宽频段双极化交叉切口喇叭天线结构

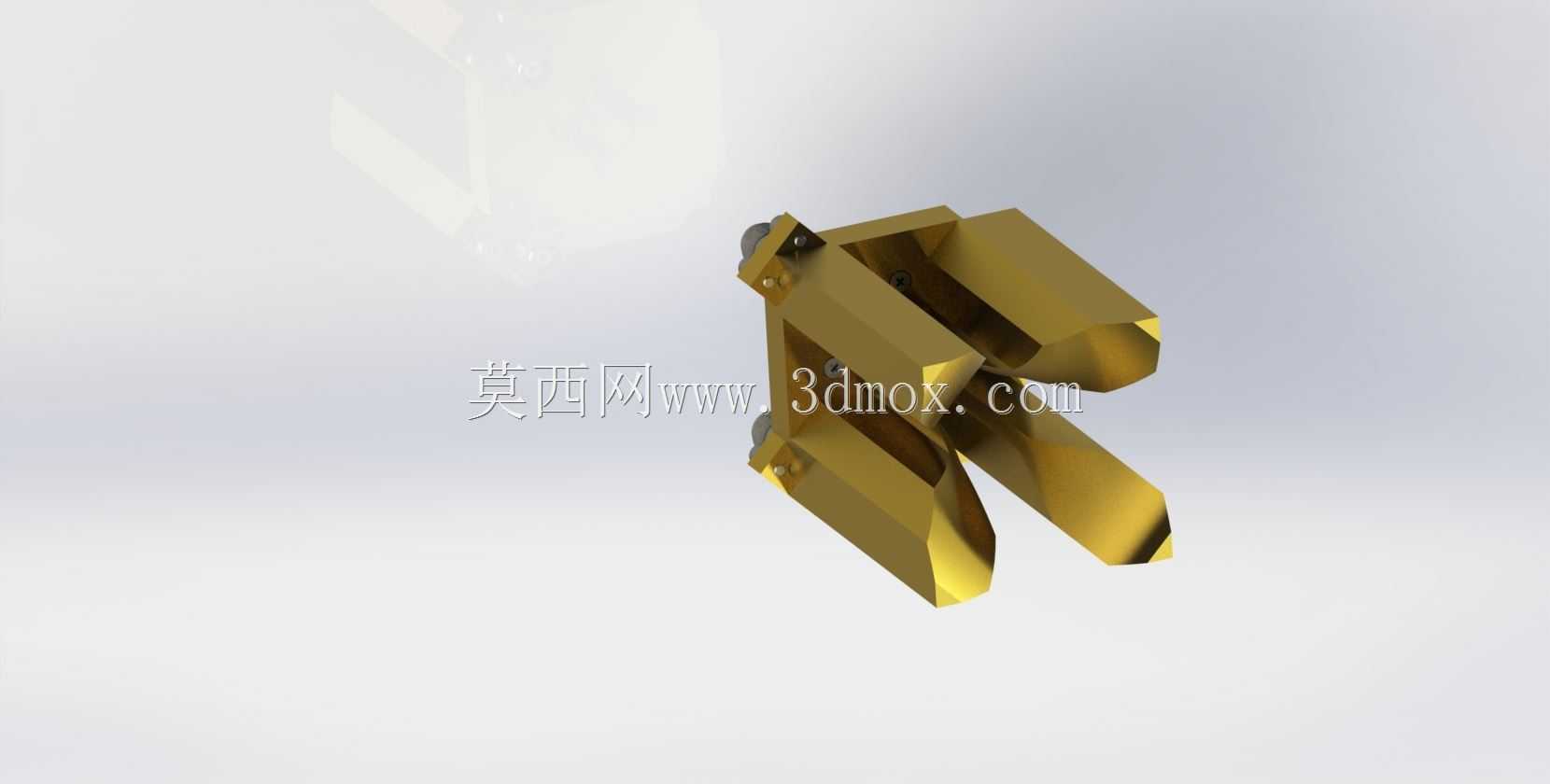

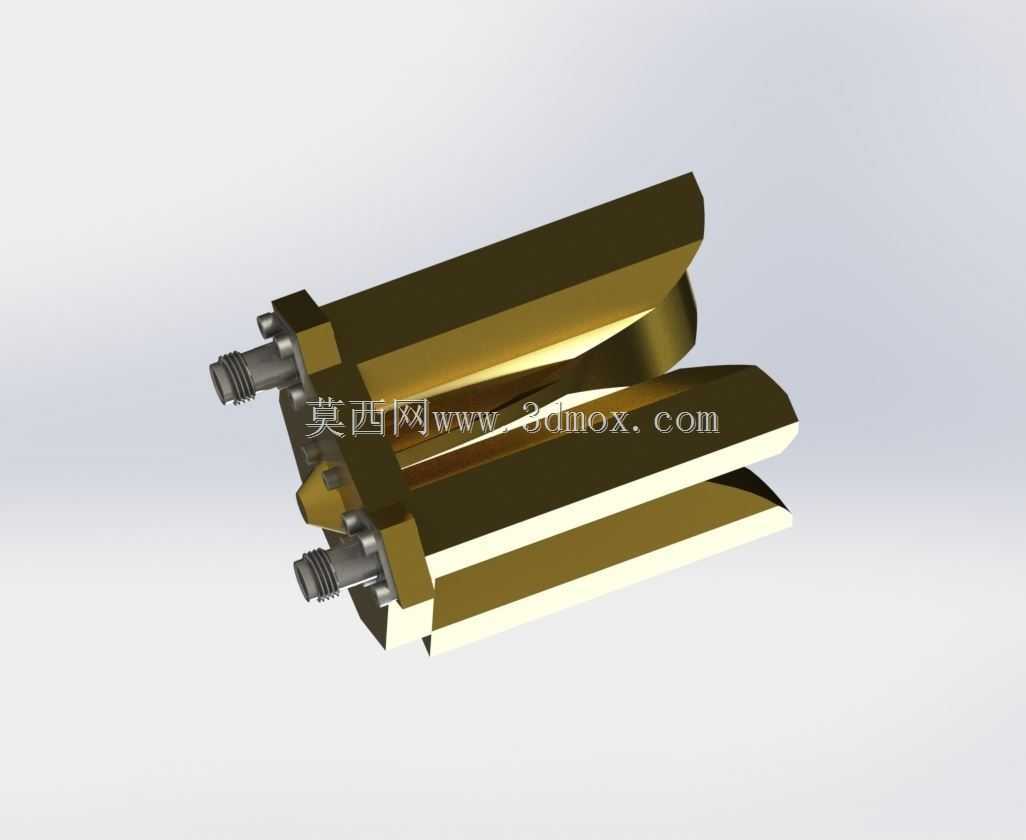

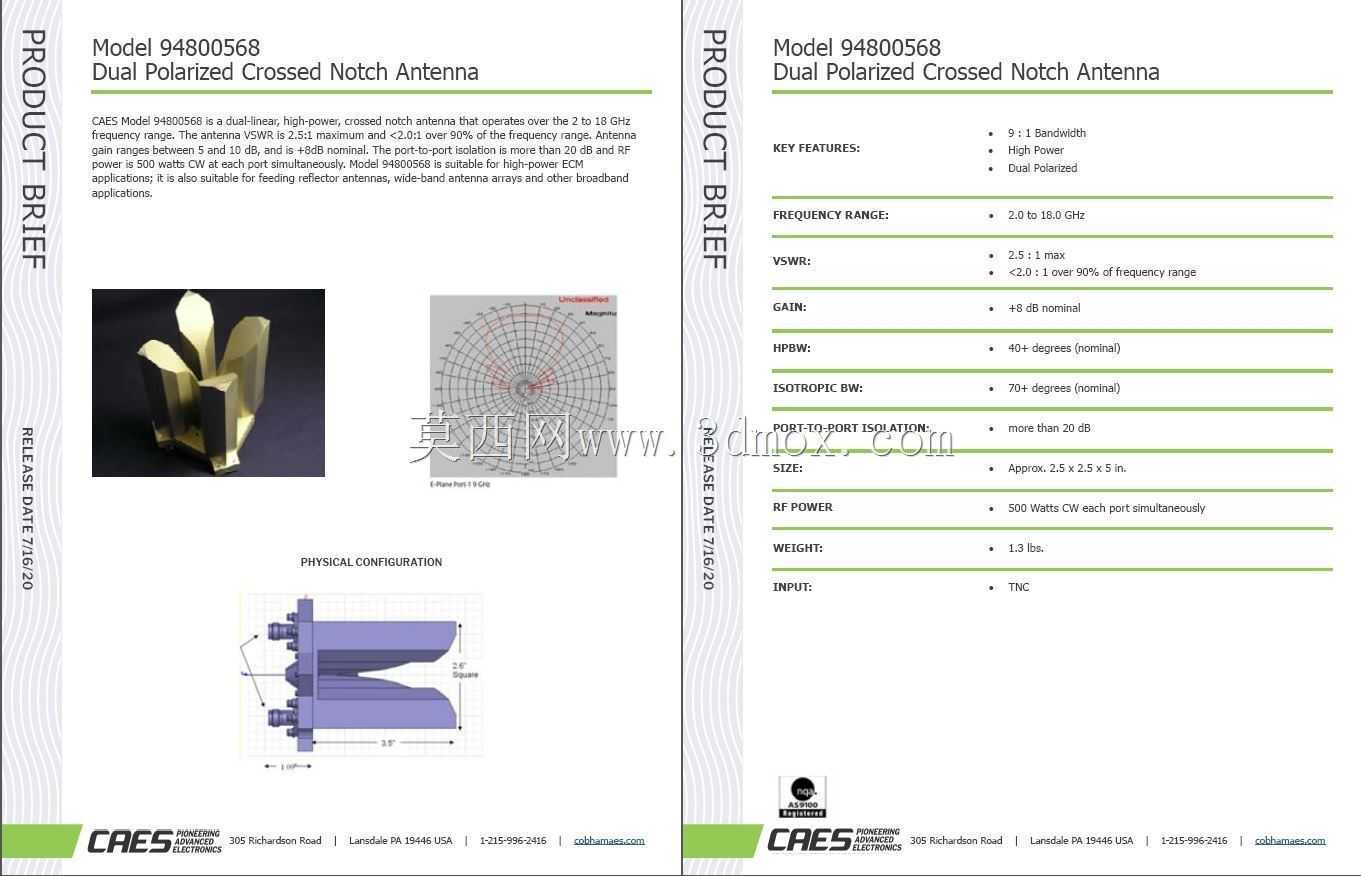

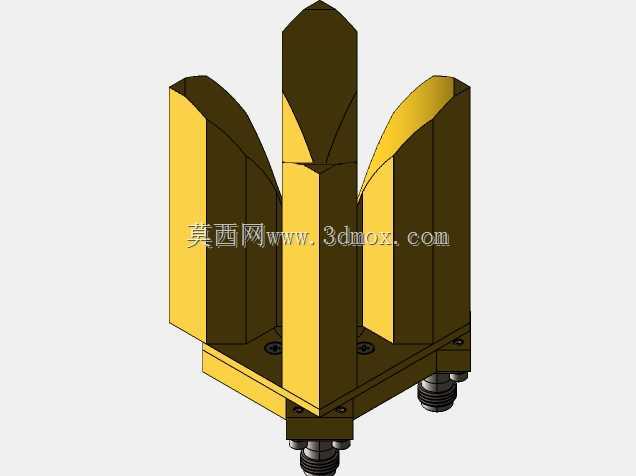

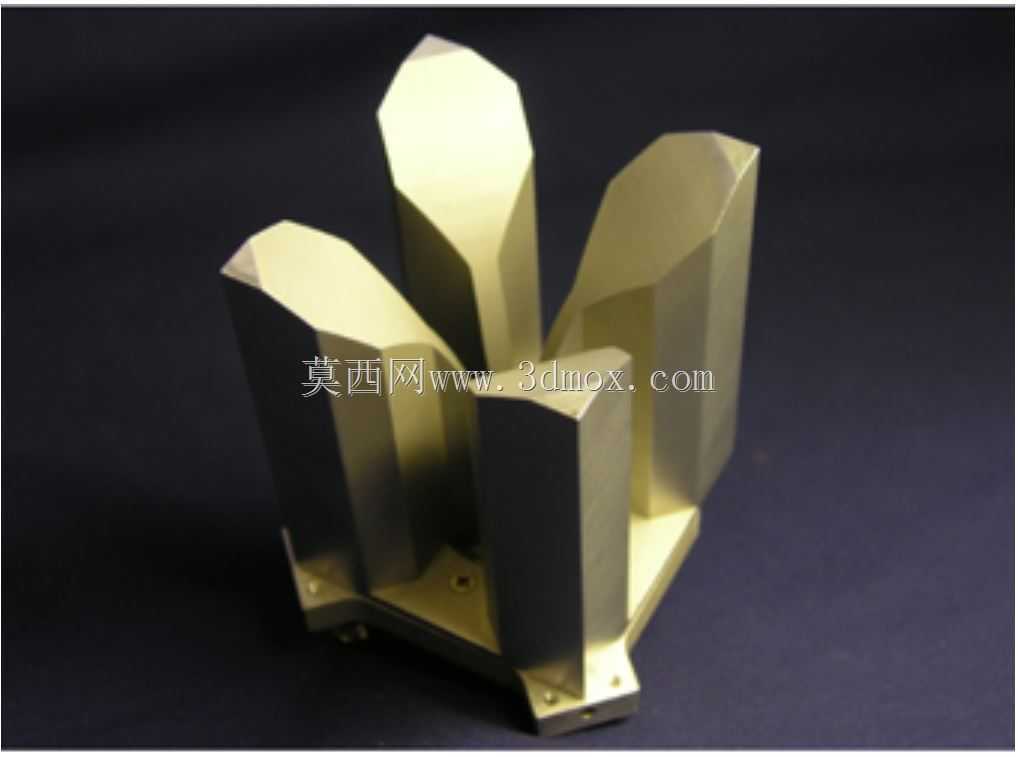

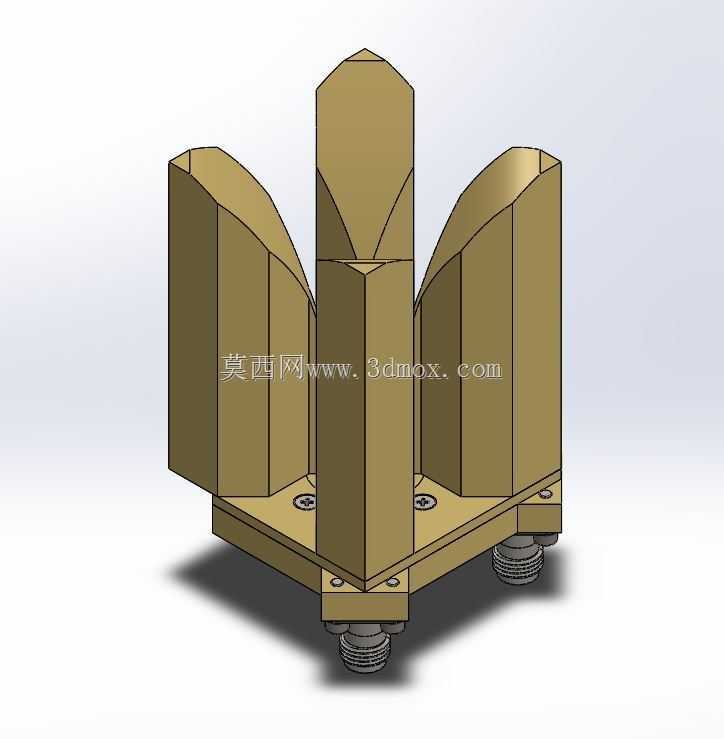

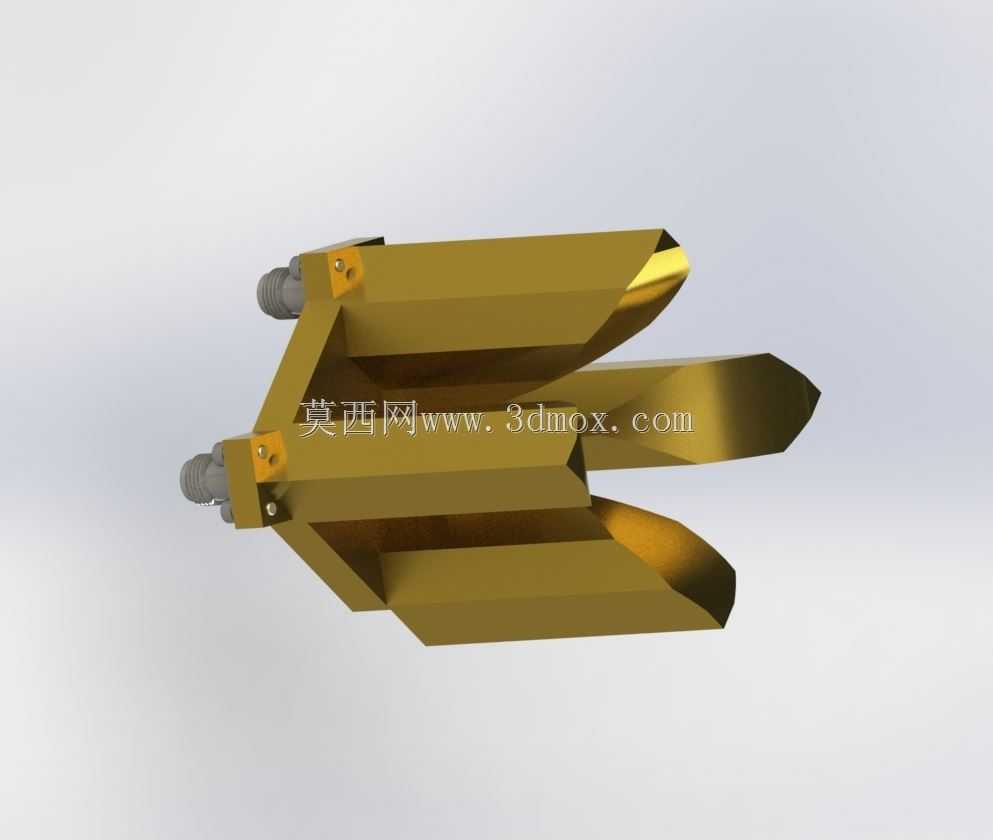

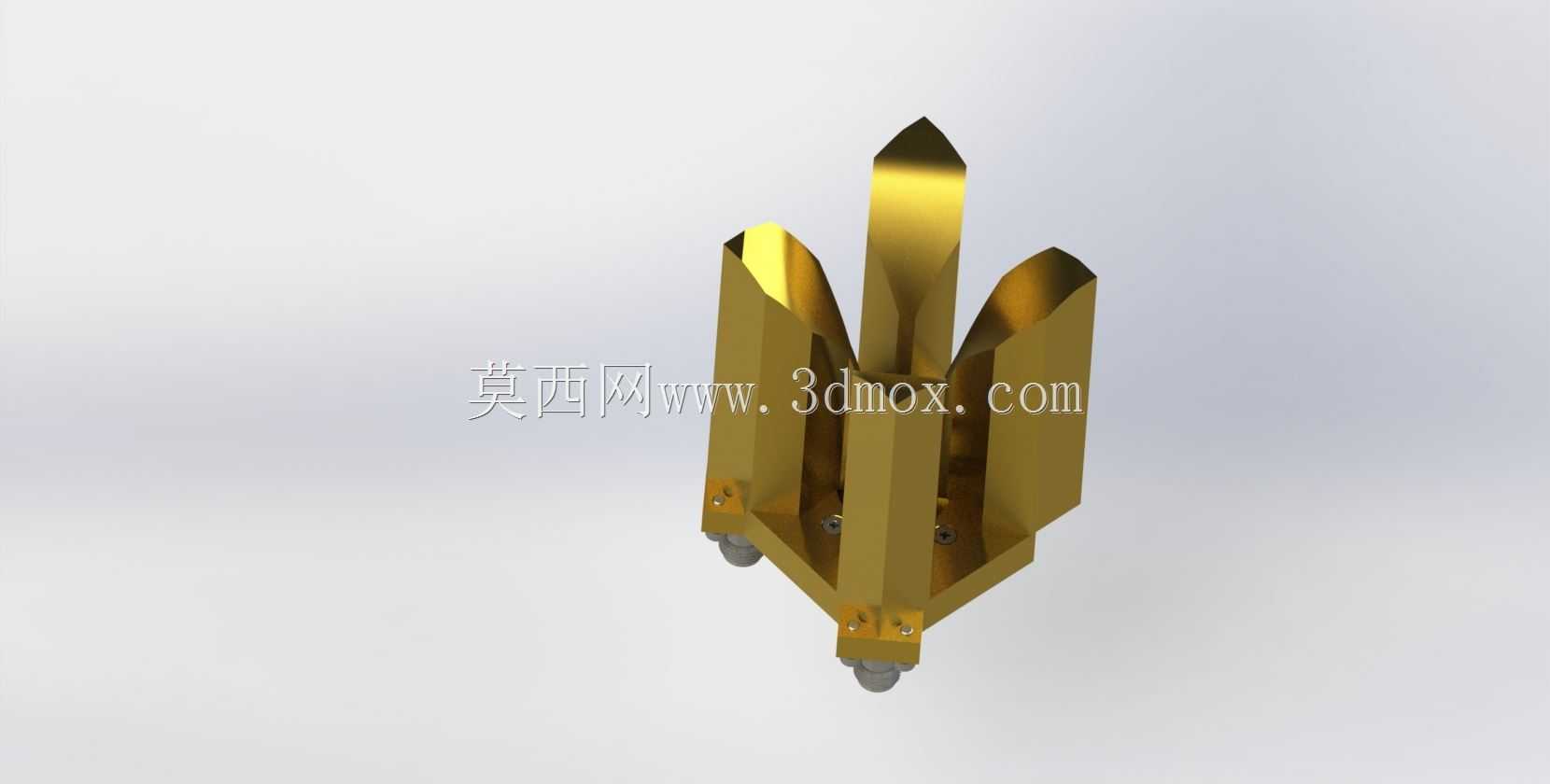

这款交叉切口结构的双极化天线，是面向雷达探测、微波通讯场景开发的高性能馈源部件，核心覆盖2GHz到18GHz的宽频段范围，可同时适配S、C、X、Ku四个常用雷达波段的信号收发需求，在地面防空雷达、靶场测量雷达、卫星通讯地面站、电子对抗设备中都能作为核心信号收发端使用，无需针对不同波段更换馈源，就能完成多频段信号的发射与接收工作，大幅缩减雷达前端的结构复杂度，降低多波段设备的整体重量与制造成本。天线采用四喇叭交叉对称的布局设计，四个辐射臂呈正交对称排布，通过特殊的切口修型处理，让两个正交极化方向的波束方向图保持高度一致，在40度标称半功率波束宽度范围内可实现8dBi的标称增益，同时将极化隔离度控制在较高水平，有效避免不同极化方向信号的串扰问题，保证雷达探测时的角度测量精度，以及通讯传输时的信号纯净度。结构设计上，天线采用一体化金属切削加工的思路，辐射腔体部分采用黄铜材质加工，既保证良好的导电性能减少信号损耗，也具备足够的结构强度满足户外工况的使用要求；后端的两个同轴馈电接口采用标准射频连接器规格，可直接与常规射频馈线连接，无需额外定制转接部件。安装边界方面，天线背部预留了标准法兰安装位，安装孔位间距符合通用雷达馈源的安装规范，可直接适配多数常规雷达馈源支架的安装尺寸，替换原有单波段馈源时无需改动支架结构，安装过程便捷；整体结构紧凑，辐射端的切口角度经过反复仿真优化，既保证波束宽度符合设计指标，也尽可能压缩了天线的整体轴向尺寸，减少雷达罩内部的空间占用，为前端的极化栅、滤波结构预留足够的安装空间。在实际使用中，这款天线可承受较大的发射功率，金属腔体的散热性能优异，长时间连续工作也不会因为功率损耗导致的温升影响性能稳定性，对称的结构设计也让天线的方向图对称性更好，在宽角扫描场景下也能保持稳定的增益表现，减少探测盲区，提升雷达系统的整体探测性能。
