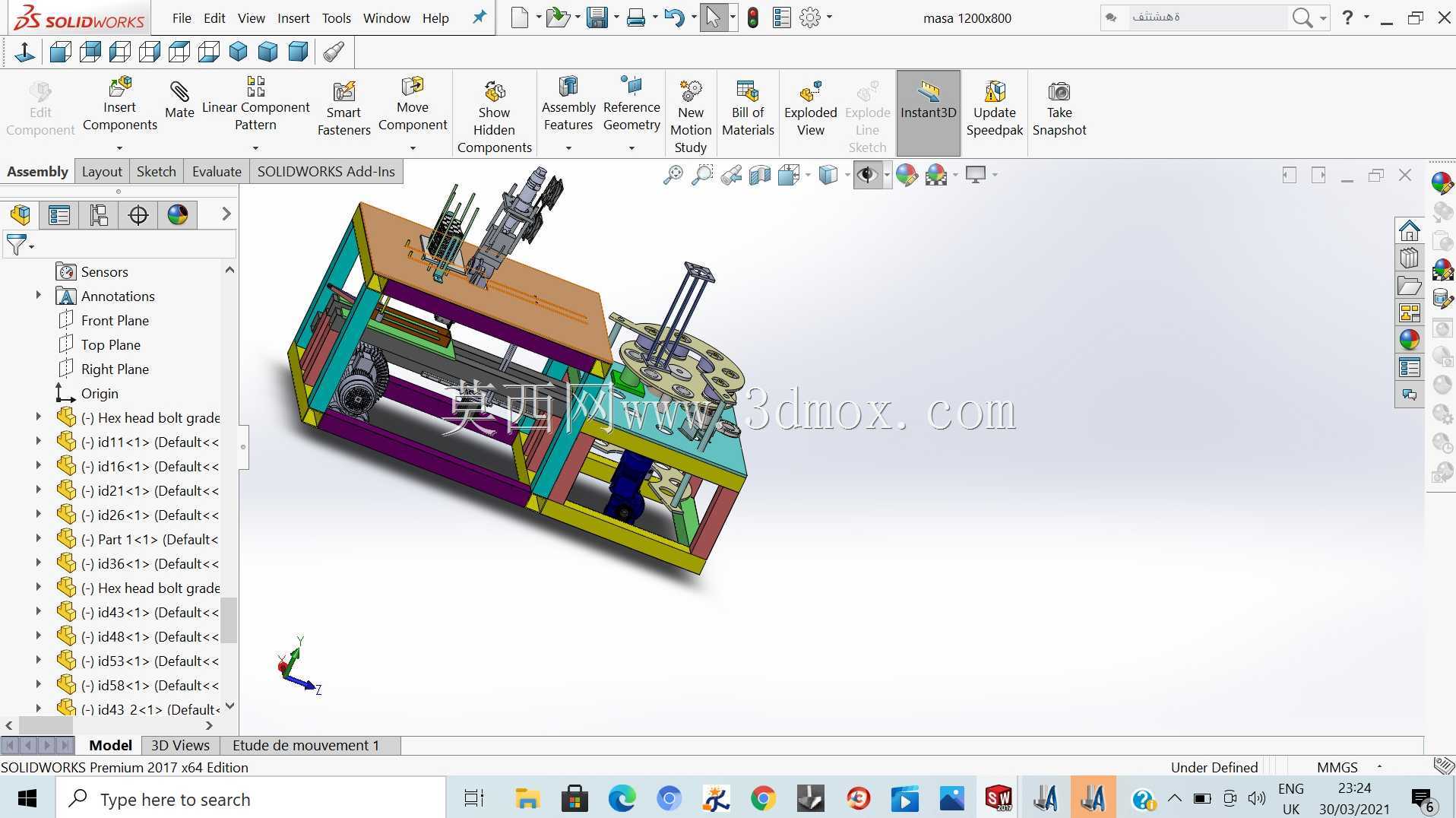

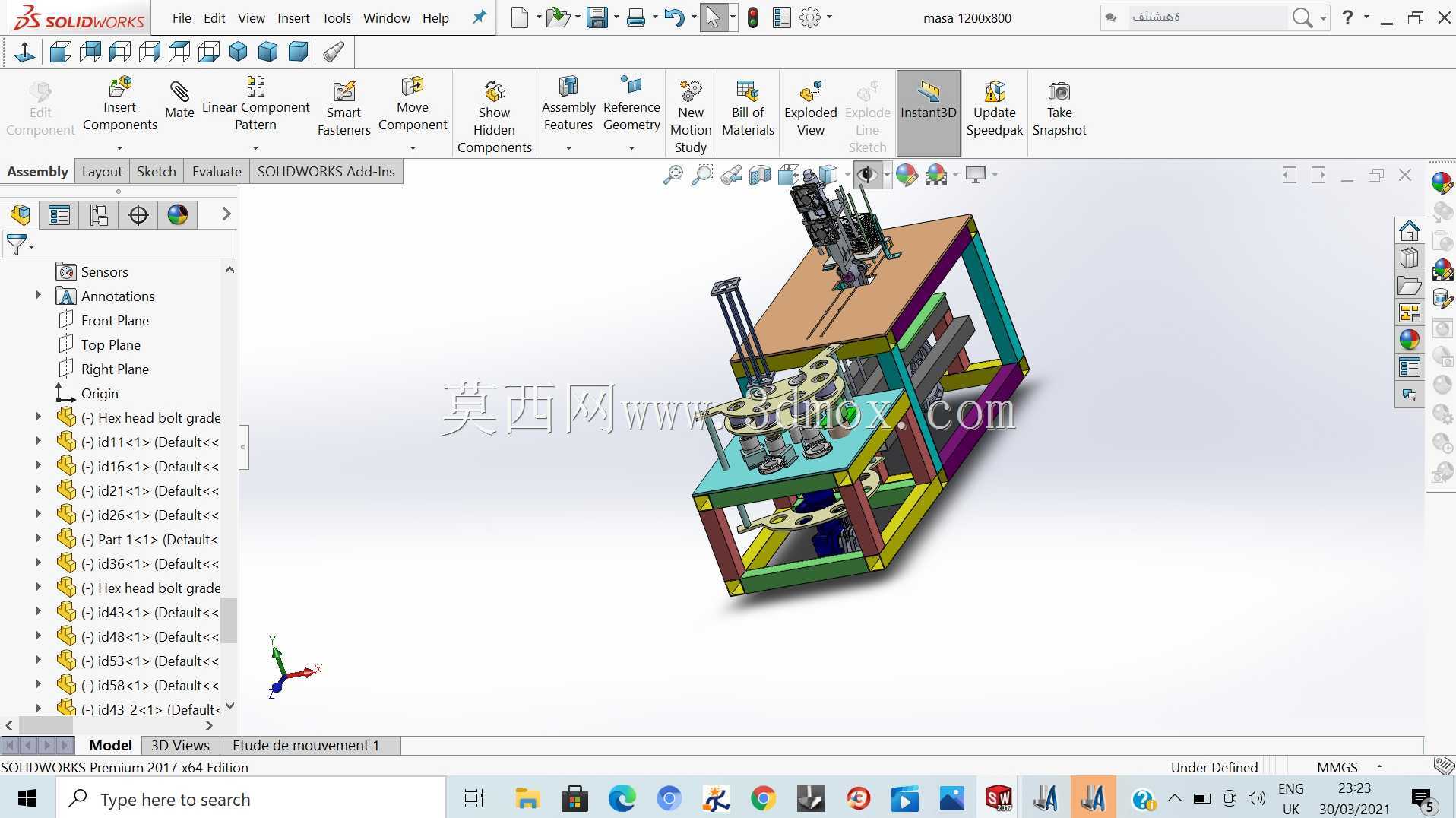

立式纸杯成型加工生产设备结构设计

这款立式纸杯成型设备主要面向一次性餐饮包装加工场景，适配冷饮、热饮用纸质杯具的批量连续生产需求，可对接上游原纸分切工序，完成从杯身纸坯送料、折边粘合、杯底压合、卷边定型到成品出料的全流程自动化作业，无需人工反复中转干预，能有效降低纸制品加工车间的人力投入，适配中小规模包装加工厂、一次性餐具生产企业的日常产能需求。设备采用分层框架式结构设计，底部为动力传动层，集中布置凸轮传动组、主驱动轴与联动连杆机构，通过多组凸轮的轮廓曲线匹配，精准控制各工位动作的时序衔接，避免工位动作干涉，保障连续运行时的动作同步性；中部为工位作业层，沿送料方向依次排布纸坯上料定位工位、热粘合工位、杯底冲送压合工位、杯口卷边工位、成品脱模工位，各工位通过线性导轨实现工装的精准位移，重复定位精度可满足常规纸杯的加工公差要求；顶部为执行机构安装层，布置竖向压合气缸、热压合模组与导向立柱，保障压合作业时的压力均匀分布，避免杯身粘合错位、杯底渗漏等常见加工缺陷。设备整体采用方通焊接框架作为安装基体，外部加装可拆装防护板，既保障运行时的操作安全，也方便日常维护时快速拆卸检修内部传动组件；安装时需预留周边不小于八百毫米的操作维护空间，底部通过可调脚杯实现水平调平，适配车间常规硬化地面安装条件，无需额外浇筑专用设备基础。设备的执行端采用快换式工装设计，可通过更换不同规格的成型模具，适配不同容量、不同口径的纸杯生产需求，换型调整时间短，可满足小批量多规格的订单生产要求；传动系统采用集中润滑设计，各运动副预留润滑注油点位，日常维护时可快速完成润滑保养，延长设备整体使用寿命。设备的粘合工位采用恒温热压结构，可根据纸质材料的厚度调整热压温度与保压时长，保障纸坯粘合处的粘接强度，避免成品出现开胶、脱底等质量问题，出料端可直接对接成品输送线，将加工完成的纸杯自动输送至下一消毒、包装工序，实现生产线的连贯衔接。
