牙科五轴数控加工设备结构设计

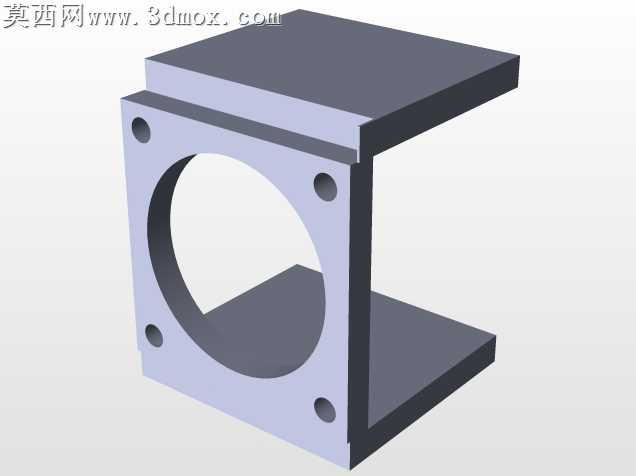

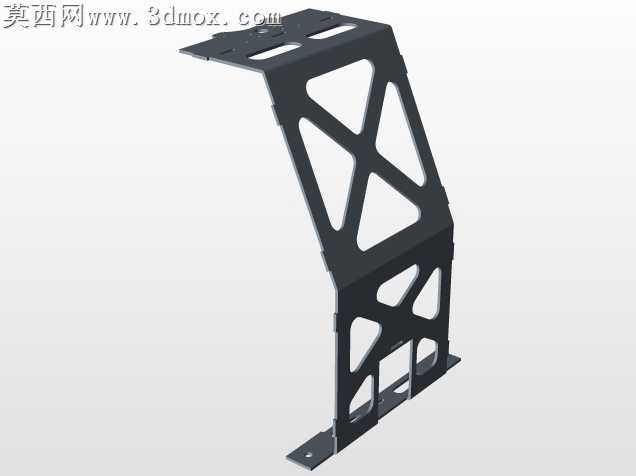

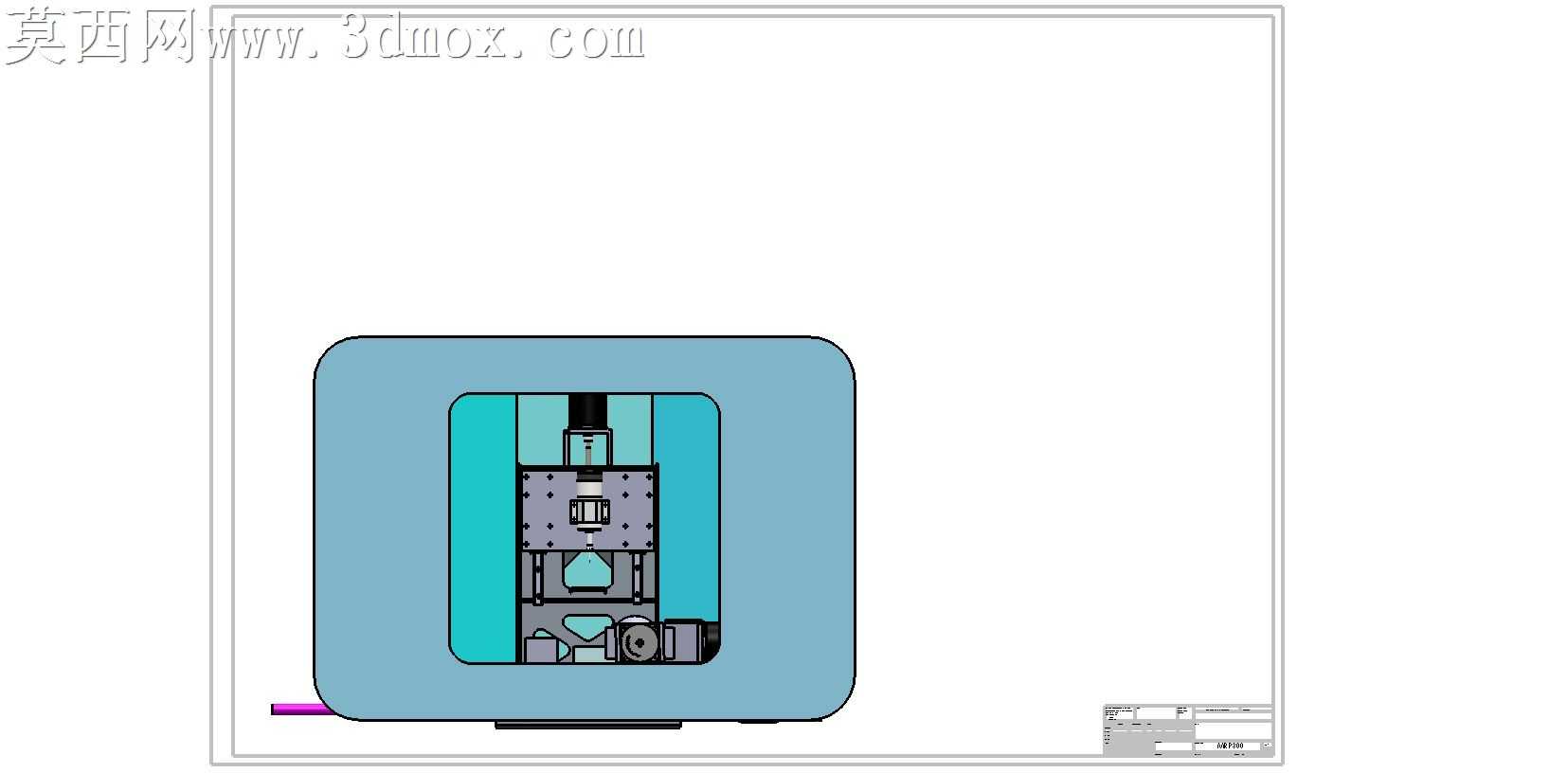

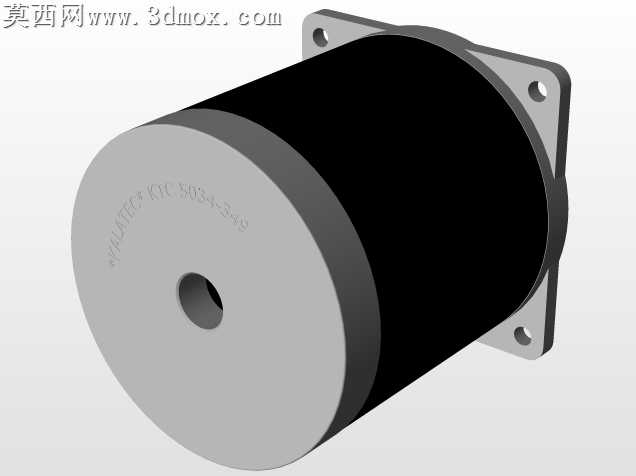

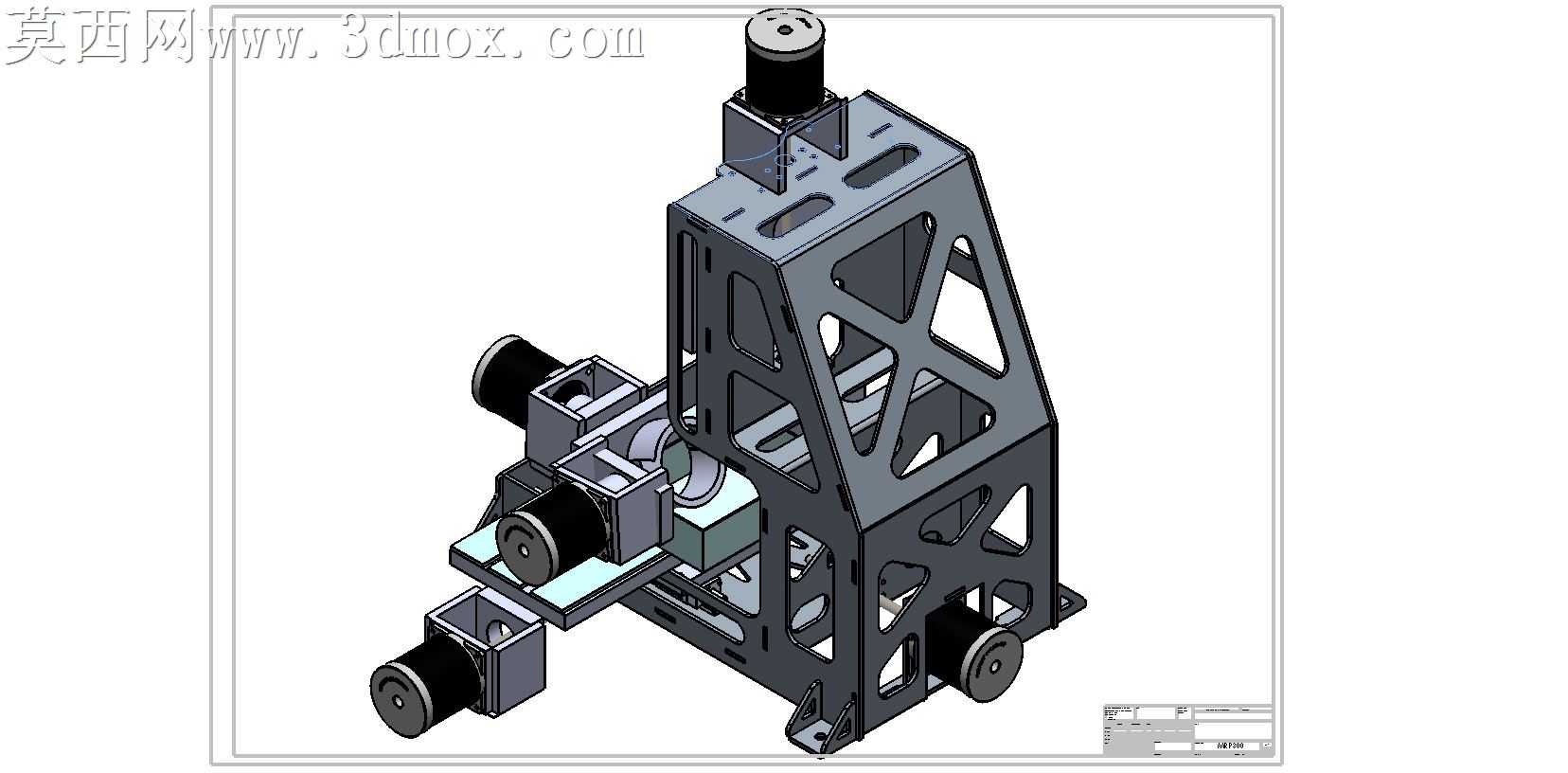

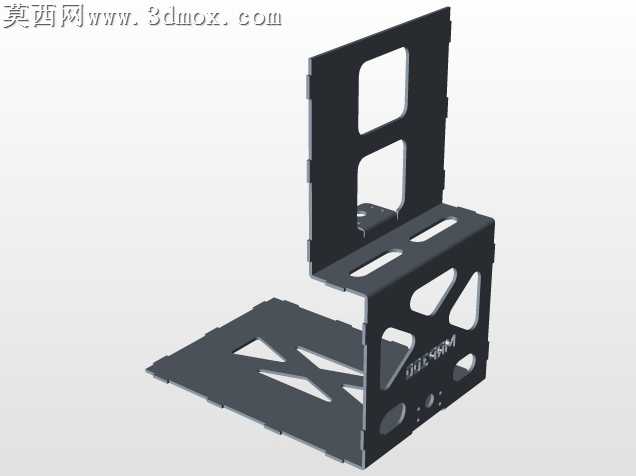

本作品为面向牙科义齿加工场景的五轴数控加工设备三维建模成果，建模过程中依托三维设计软件完成全参数化结构搭建，对设备的核心运动组件、支撑框架、驱动安装位进行了1:1比例的精准还原。整体支撑框架采用镂空桁架式结构设计，在保证整体结构刚性、抑制加工过程振动的同时，最大化降低设备整体自重，框架的镂空开孔经过受力路径优化，避开应力集中区域，兼顾减重效果与结构稳定性。模型完整还原了五个运动轴的布局逻辑，三个直线运动轴与两个旋转轴的安装位、配合间隙均按照精密加工设备的装配公差进行设定，各驱动电机的安装座、传动连接位都做了细节刻画，能够清晰展示设备的运动传递路径。建模过程中对不同功能部件赋予了差异化的材质属性，支撑框架采用哑光金属材质模拟铸铁或铸铝机架的质感，运动轴组件采用亮面金属材质体现加工件的精密质感，电机外壳采用磨砂工程塑料材质区分不同功能部件，渲染阶段采用柔和的工业产品布光方案，清晰呈现各部件的装配关系与结构细节，无过度曝光或结构遮挡问题。设计思路上围绕牙科加工的小尺寸、高精度加工需求，采用紧凑型立式布局，将旋转轴组件布置在加工区域核心位置，各直线轴的运动行程匹配牙科义齿的加工尺寸范围，避免不必要的结构冗余，各部件的安装位都预留了标准紧固件的装配空间，符合实际机械装配的工艺要求，模型可直接用于设备结构验证、装配工艺演示以及加工运动仿真等场景，能够直观展示五轴牙科加工设备的核心结构特点与运动逻辑。
