小型CNC2030三轴雕刻机机架结构设计

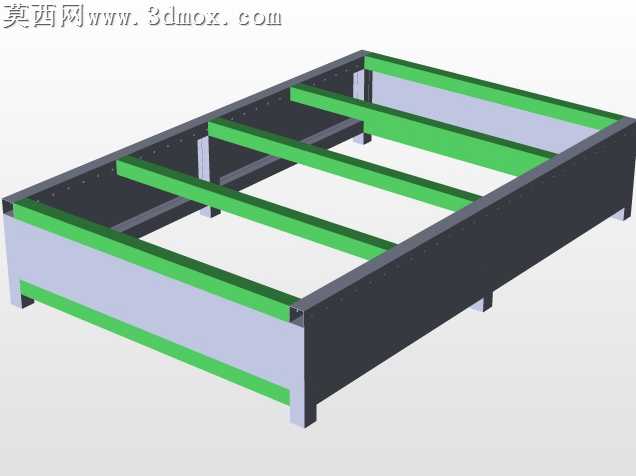

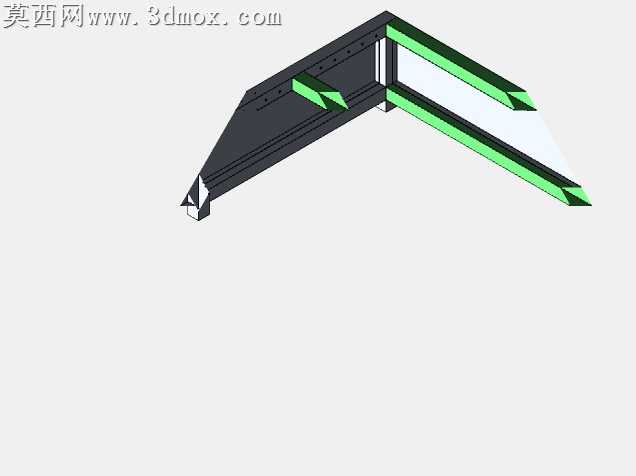

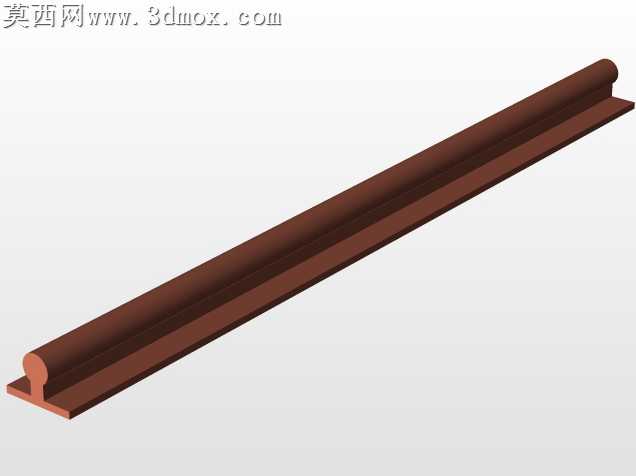

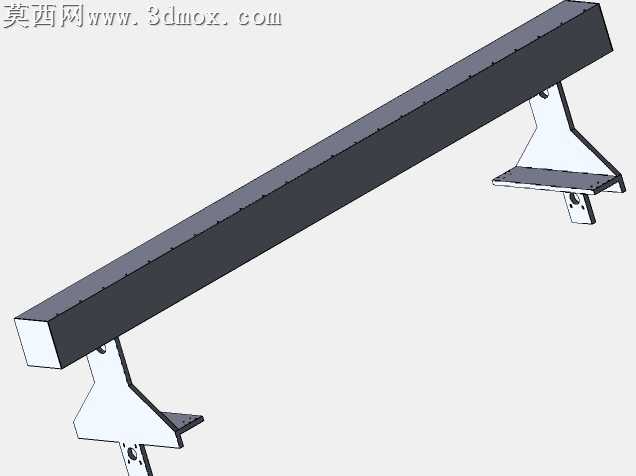

本作品为小型CNC2030三轴雕刻机的机架主体三维建模成果，建模过程中严格遵循小型数控雕刻机的结构刚性需求与运动行程匹配逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建。模型整体采用龙门式悬臂布局设计，针对200*300mm的加工行程范围做了结构优化，主体承载梁采用加厚铝合金型材的等效建模结构，在保证整体机架轻量化的同时，预留了足够的抗形变余量，避免高速走刀过程中出现结构震颤影响加工精度。建模阶段对三轴的运动导向结构做了精细化还原，X、Y轴的直线导轨安装位做了精准的基准面定位，导轨安装槽的公差预留、安装孔位的阵列排布完全符合实际装配需求，Z轴的滑台安装位设置了加强筋结构，强化垂直方向的承载能力，避免Z轴搭载主轴工作时出现下坠偏移。材质渲染阶段，主体机架结构采用磨砂黑金属材质模拟喷塑钢板的视觉效果，导轨滑座部分采用亮绿色工程塑料材质模拟滑块的防尘密封结构，透明防护挡板部分采用半透明白色聚碳酸酯材质还原，不同材质的光影区分清晰，能够直观呈现各结构部件的装配位置与功能分区。设计过程中重点考量了机架的装配工艺性，所有拼接位置均预留了螺栓连接的安装空间，边角位置做了倒角处理避免应力集中，整体结构无冗余设计，各运动轴的行程范围互不干涉，既能够满足小型工件的雕刻、铣削加工需求，也便于后期的零部件拆装维护。模型完整还原了三轴雕刻机机架的核心结构特征，各部件的配合关系清晰，可直接用于同规格小型CNC设备的结构参考、装配验证以及后续的零部件细化设计。
