工业设备用异形支撑固定连接支架

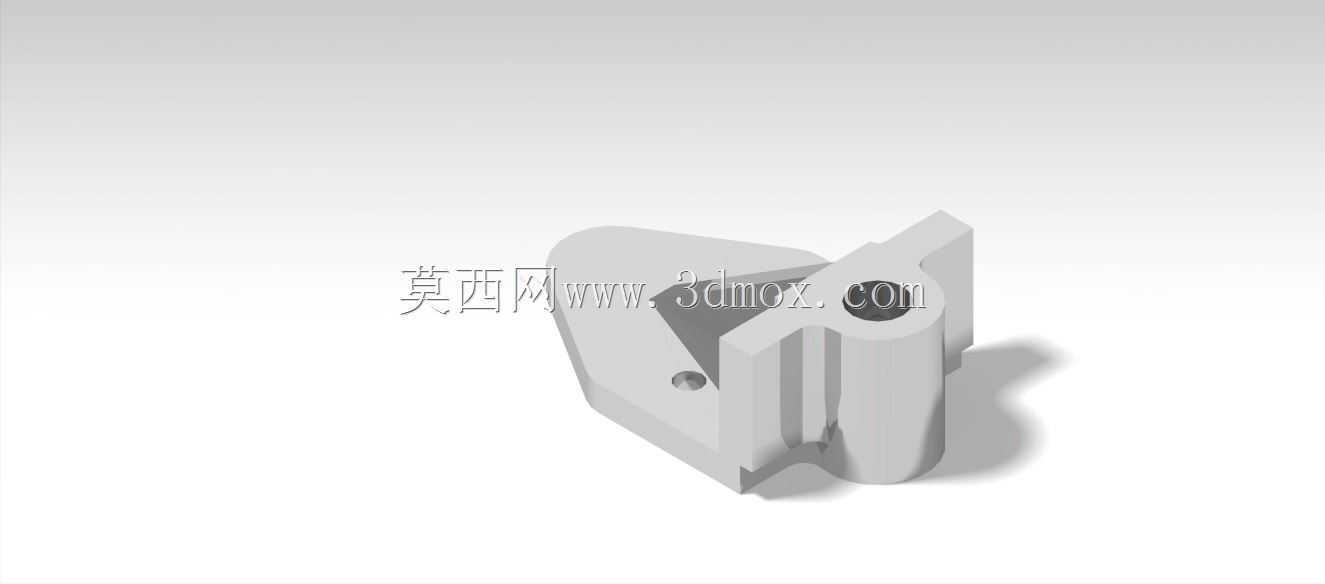

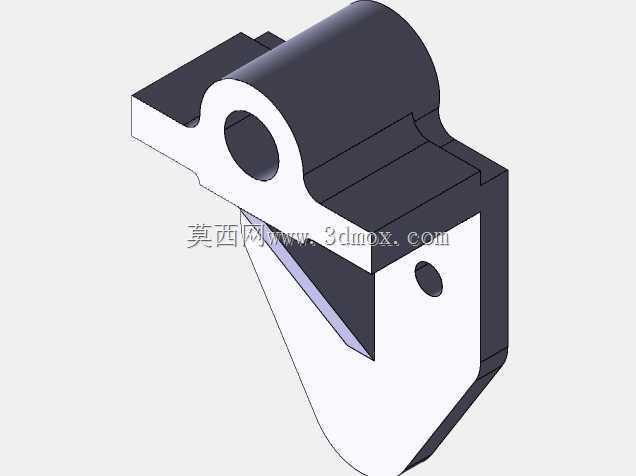

这款异形支撑固定支架，是面向工业装配场景开发的专用连接构件，主要应用在自动化生产线工位、小型专用设备机架、检测工装台架等场景中，承担相邻功能部件的承载支撑、位置固定、角度限位作用，可在设备运行过程中抵消部件自重带来的形变应力，同时缓冲设备启停、工位动作产生的小幅振动，保障相连功能部件的位置精度长期稳定，不会因长期受力出现偏移松脱问题。从功能特性来看，该支架采用一体化成型的结构设计，主体分为三角承载区与柱形连接区两个功能区段：三角区段利用三角形结构的力学稳定性，作为主要的承载受力面，平面区域预留的沉头安装孔可通过标准紧固件将支架整体固定在设备基座或安装基板上，沉孔设计可让紧固件端头完全没入构件平面，不会出现凸起干涉相邻部件装配的问题；柱形连接区设置有轴向贯通的安装孔，可穿装销轴、锁紧螺栓等连接件，实现与待支撑功能部件的铰接或刚性连接，柱体侧面的加强筋结构从三角基座一直延伸至柱体顶端，在不额外增加整体壁厚的前提下大幅提升了柱体的抗弯折、抗扭转载荷能力，避免支架在承受侧向力时出现柱体断裂的问题。在设计思路上，这款支架摒弃了传统方正支架的冗余结构，针对安装空间局促的设备内部场景做了外形优化，所有非受力区域的多余材料都做了去除处理，在保证整体结构强度满足额定承载要求的前提下，尽可能降低构件自身重量，减少设备整体的无效负载；构件所有棱边都做了圆角过渡处理，既可以消除加工过程中产生的锐边毛刺，避免装配人员操作时被划伤，也能减少应力集中点，降低支架长期受交变载荷作用下出现疲劳开裂的风险。从安装边界来看，该支架整体安装占用平面尺寸为124x88毫米，安装时需要在基座平面预留对应大小的平整安装区域，保障三角承载区的底面能够完全与安装基面贴合，避免因贴合面存在间隙导致支架受力不均；柱形连接区的贯通孔与三角区安装孔的位置公差经过精准控制，装配时不需要额外做修配调整，即可保证相连部件的位置度符合设计要求，能够有效缩短设备装配过程中的构件调整时间，提升整体装配效率。
