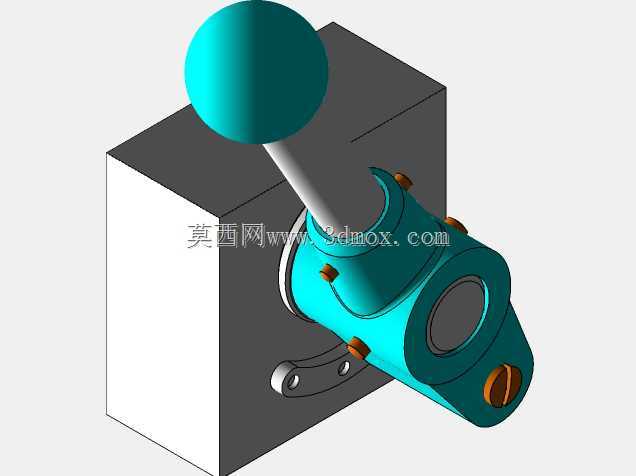

三档位手动操作选择换向控制机构

这款三位置手动选择机构，是工业控制回路中常见的手动操作执行部件，主要应用在小型设备的档位切换、气路/油路通路选择、简易机械传动路线切换场景中，常见于小型机床的进给档位切换、轻工设备的工作模式选择、小型液压气动系统的通路换向工位，依靠手动扳动操纵杆实现三个固定工位的精准切换，无需额外动力输入，操作反馈清晰，适合需要人工确认工位的操作场景，避免误触发带来的设备运行风险。

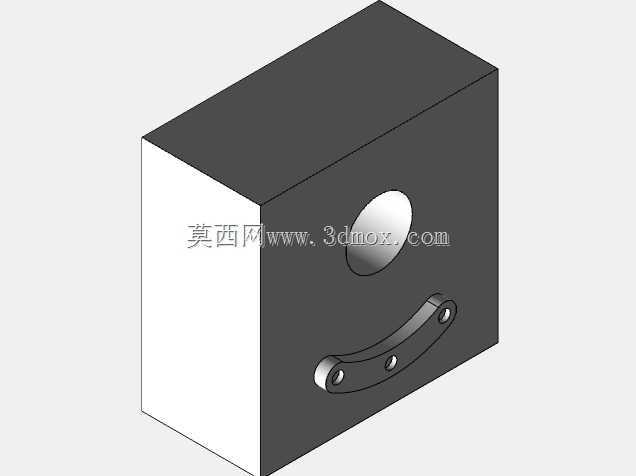

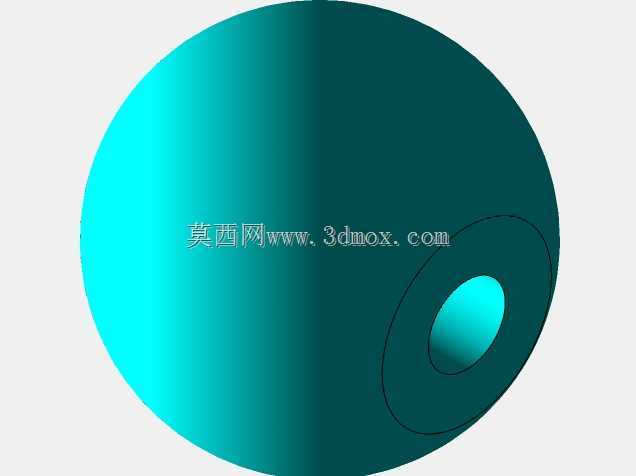

从功能特性来看，该机构采用球头手柄作为操作输入端，握持手感饱满，扳动时施力方便，手柄与阀芯驱动端刚性连接，扳动行程对应三个明确的锁止工位，每个工位都有对应的定位结构，切换到位后会有清晰的触感反馈，无需额外观察即可确认工位是否切换到位。主体阀座部分采用侧装式安装结构，安装面为平整的矩形基准面，可直接贴合在设备安装基板上，通过两个对称布置的安装孔实现紧固件固定，安装边界紧凑，整体外廓尺寸适配小型设备的安装空间，不会占用过多的设备内部布局空间，安装时无需对安装面做复杂的预处理，只要保证安装面平面度符合要求即可完成稳固装配。

设计思路上，该机构优先考虑手动操作的可靠性与工位定位的准确性，将操作端的力传递路径做了最短化设计，减少中间传动环节带来的旷量，保证扳动手柄时阀芯动作同步无滞后。主体壳体采用一体化的腔体结构，内部集成了工位定位销、复位弹性件与阀芯驱动结构，外部的紧固螺钉均匀分布在壳体结合面，保证腔体密封性能的同时，也方便后期拆解维护。端部的调节旋钮可用于微调每个工位的定位间隙，长期使用出现磨损后可通过微调补偿间隙，始终保持工位切换的精准手感，避免出现档位窜动、定位不准的问题。出油/出气孔位布置在壳体侧下方，连接管路时不会与操作手柄产生运动干涉，扳动手柄全程管路都处于安全的活动范围外，不会出现管路弯折、干涉卡滞的问题。在实际使用中，该机构可适配低压液压回路、低压气动回路的通路切换，也可作为机械传动的档位拨叉使用，三个工位可分别对应通路断开、第一通路接通、第二通路接通的状态，或者对应传动空挡、低速档位、高速档位的切换，适用场景灵活，结构简单可靠，对使用环境的要求较低，在无强腐蚀、无剧烈振动的工业环境下均可长期稳定工作，日常维护仅需定期在活动铰接位置加注润滑脂即可，无需复杂的保养流程。
