中等高度竞赛用探空火箭结构设计

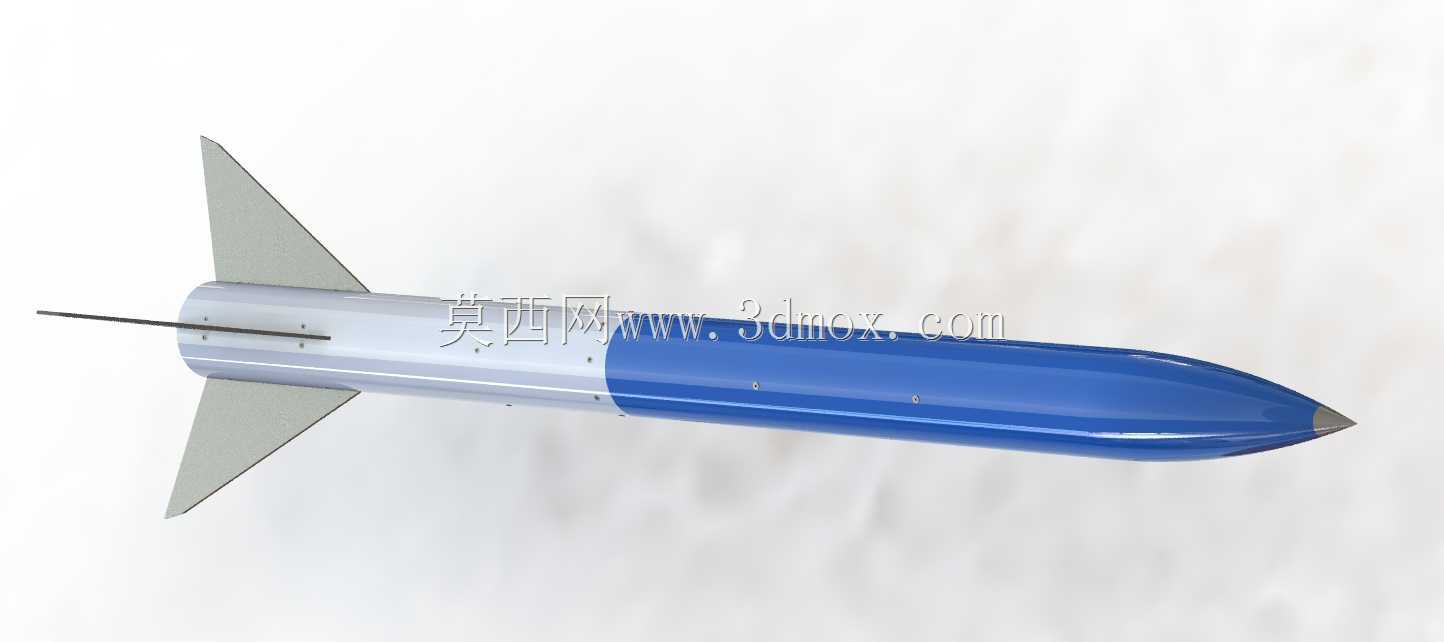

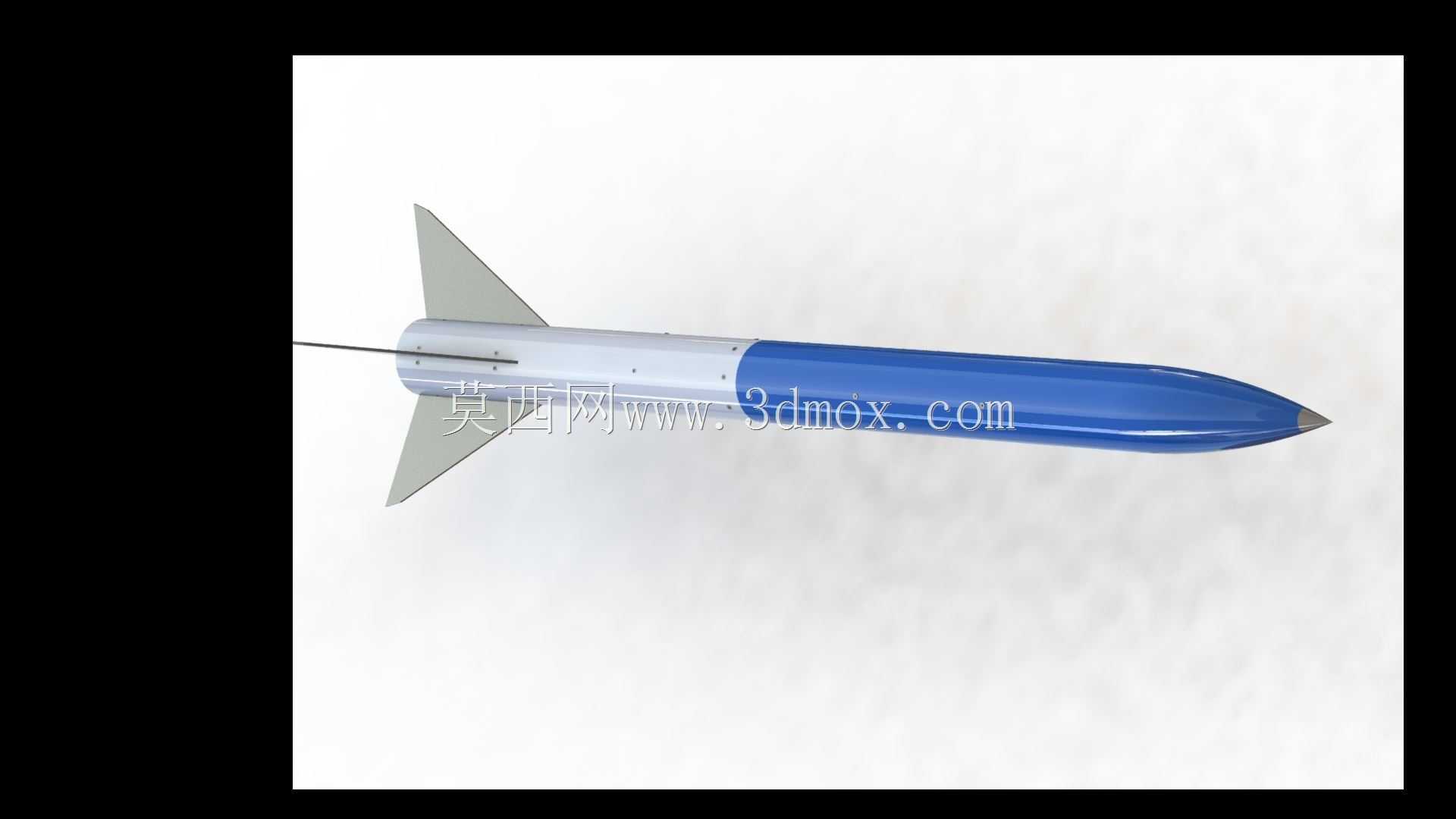

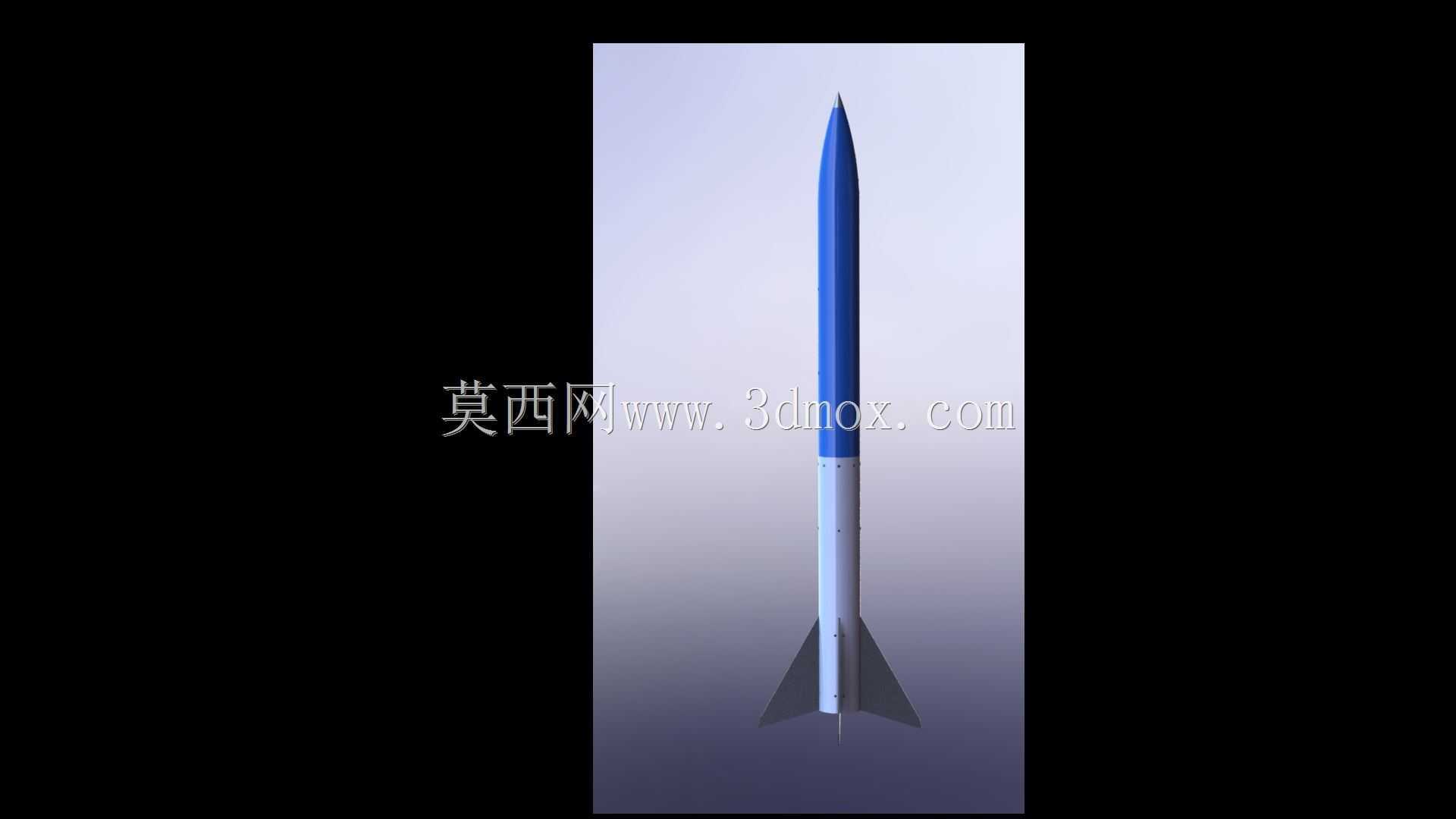

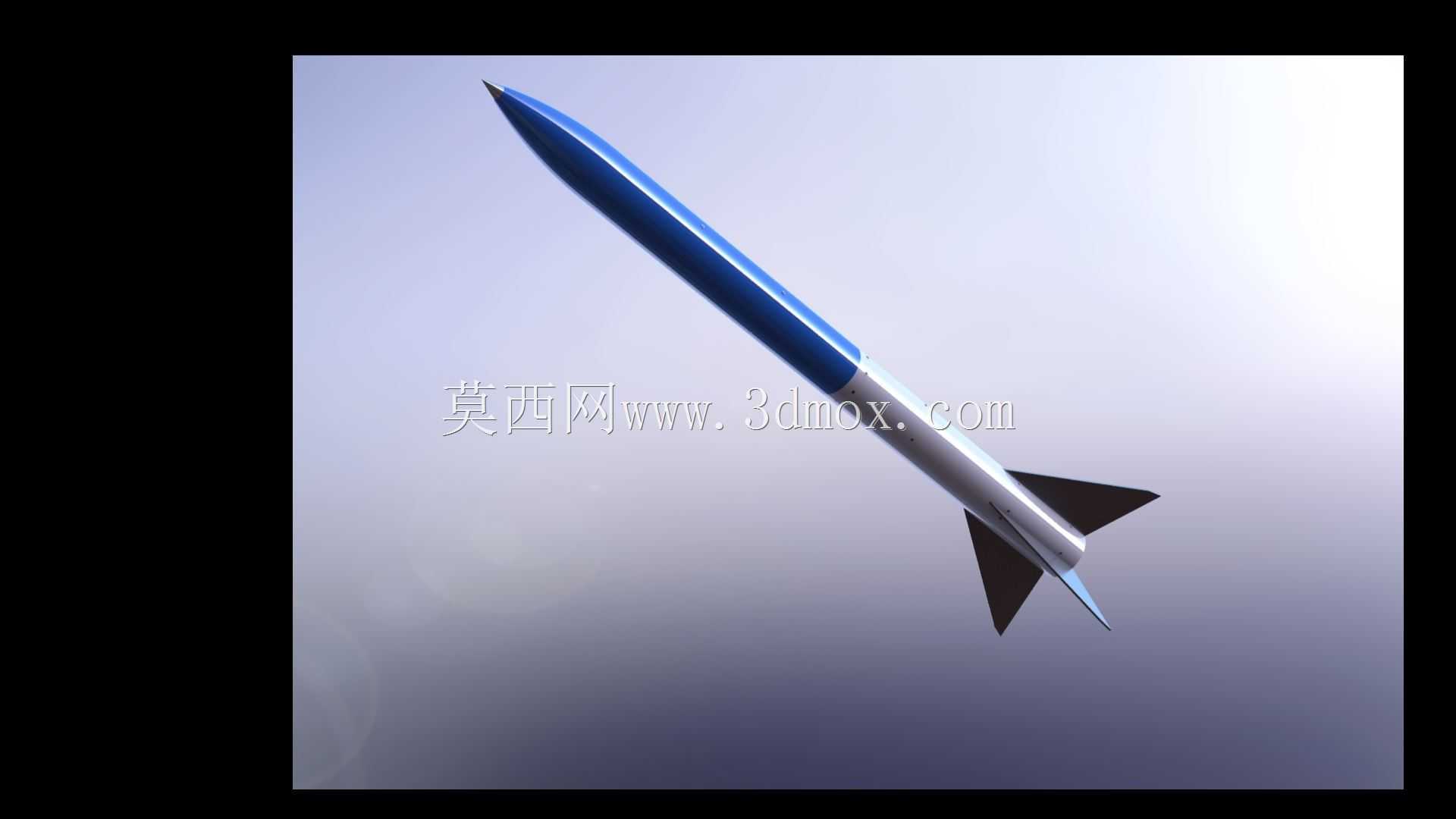

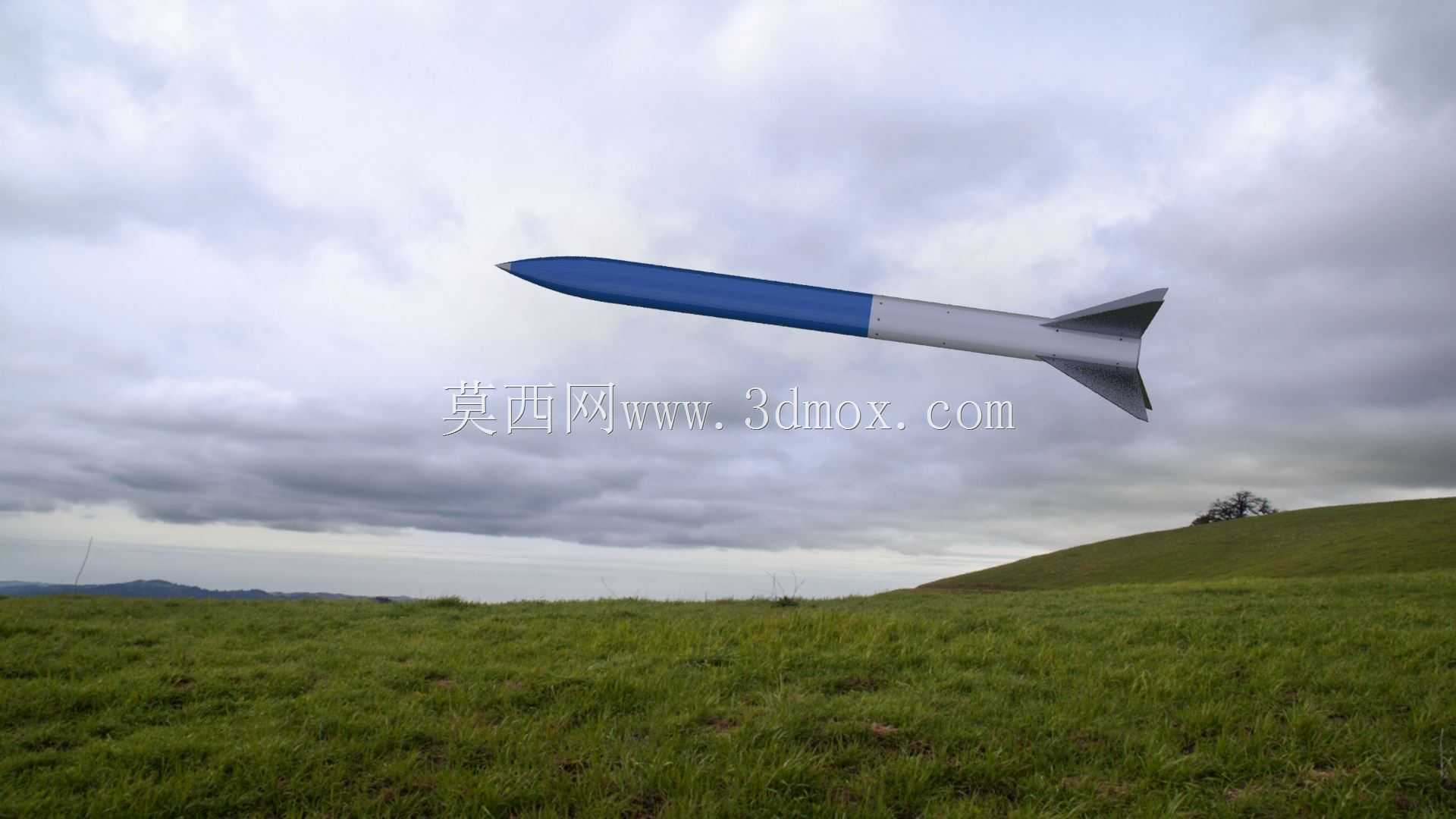

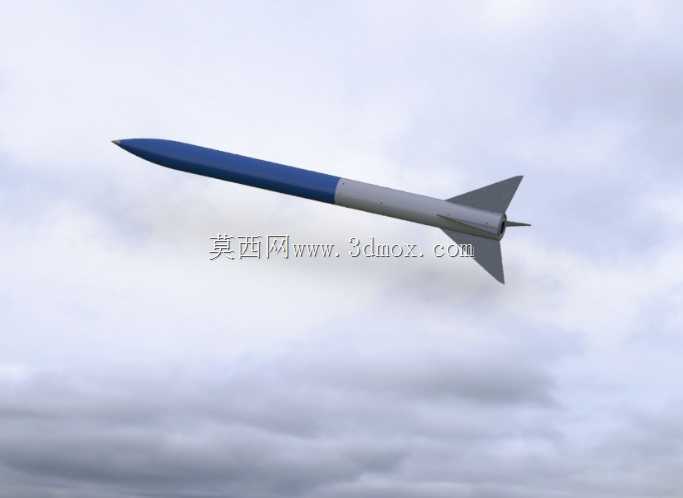

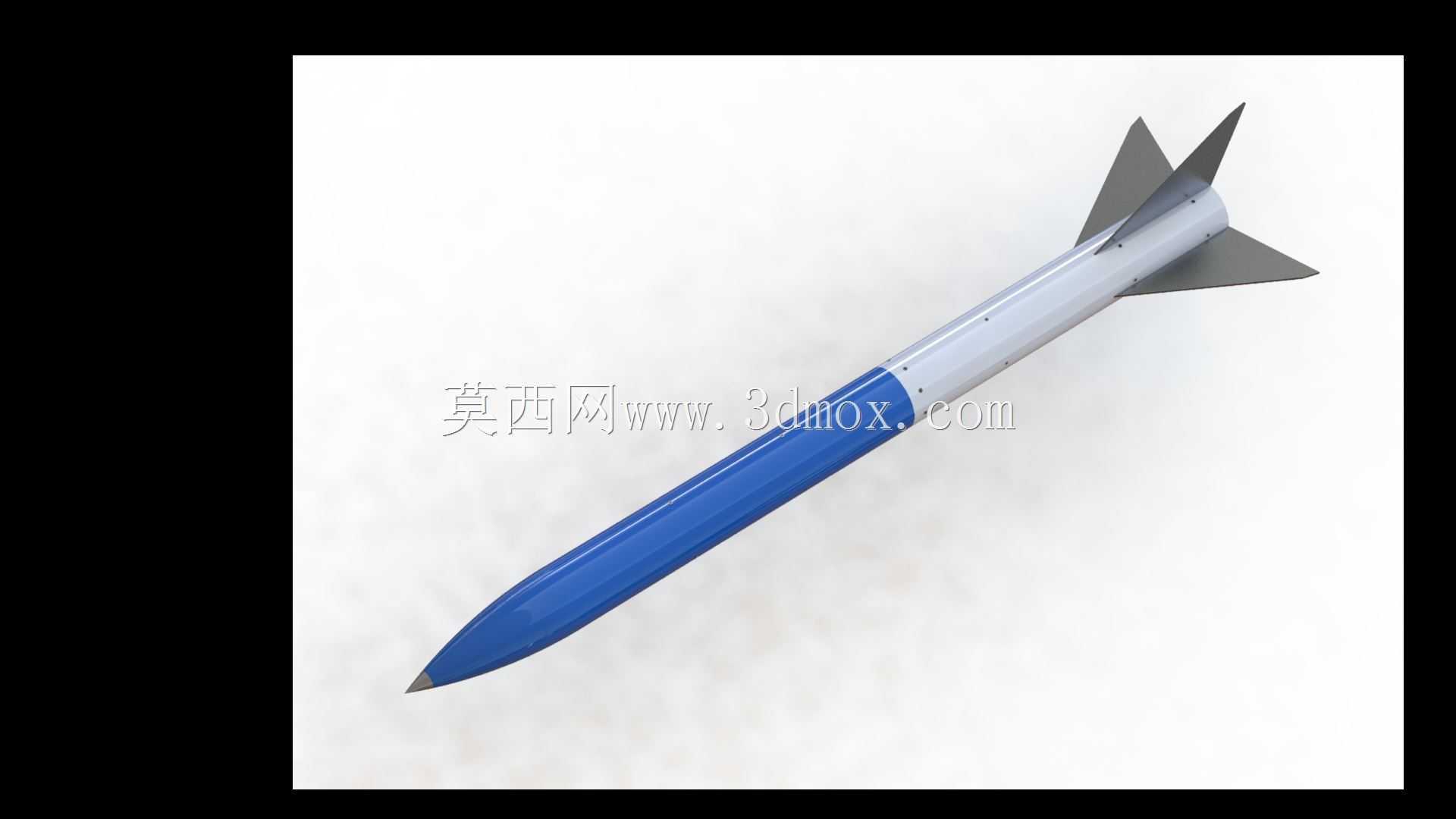

这款中等高度火箭结构主要面向青少年航空航天竞赛、高校科创实践以及基础航模科普场景使用，可完成指定高度的飞行探测、载荷搭载任务，适配常规固体模型火箭发动机的安装使用，能够在开阔户外场地完成稳定发射、飞行与回收全流程作业。整体结构采用分段式模块化设计思路，从头锥段、载荷舱段、动力舱段到尾翼段依次衔接，各段通过插接配合加径向紧定的方式完成固定，既保证飞行过程中的结构连接强度，也方便赛前快速拆装调试、更换回收装置或调整载荷配重。头锥部分采用细长旋成体气动外形，曲面经过流线型优化，能够有效降低跨音速飞行阶段的空气阻力，减少飞行过程中的气动扰动，保证飞行轨迹的稳定性，头锥内部预留有配重安装空间，可根据发射当日的气象条件、发动机推力参数调整整体重心位置，让火箭静稳定度维持在合理区间，避免飞行过程中出现偏航、滚转失稳的问题。中部舱段为等直径圆柱结构，外壁做了轻量化减薄处理，内部预留充足的搭载空间，可放置高度采集模块、微型摄像头或者定时开伞装置，舱段表面设置有均匀分布的定位孔，方便内部元器件的固定安装，同时保证舱段整体的同轴度，避免装配误差带来的气动偏心问题。尾部采用四片对称布置的后掠翼结构，翼片与箭体轴线保持精准的垂直夹角，翼型选用低阻平板翼，既能够为火箭飞行提供足够的稳定力矩，也不会带来过大的结构重量与空气阻力，尾段内部设计有标准的发动机安装座，可适配常用的中型模型火箭发动机，安装座周边设置有阻燃隔热层，避免发动机工作时的高温灼烧箭体结构，同时预留有伞绳连接挂点，保证开伞时的拉力能够均匀传递到整个箭体，避免局部结构受力损坏。整体外形尺寸适配中型竞赛火箭的发射导轨安装边界，箭体直径与发射管内径保持合理的配合间隙，尾翼的外接圆尺寸满足发射架的通过性要求，不需要额外改装发射设备即可直接使用，整体重心与压心的相对位置经过气动核算，能够保证火箭在发动机关机后的无动力滑行阶段依然保持稳定的飞行姿态，顺利抵达预定高度后完成回收作业。
