CNC设备用12864液晶显示模组结构设计

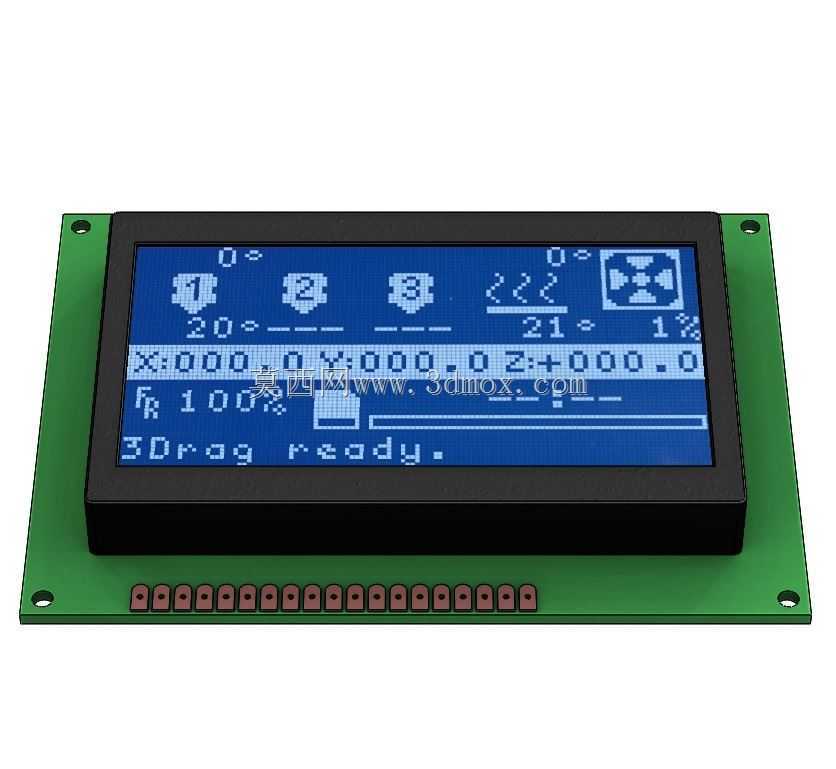

这款显示模组是面向桌面级数控加工设备、开源运动控制场景开发的人机交互核心部件，主要承担设备运行状态可视化、参数实时反馈、操作指令提示的核心功能，是连接控制系统与操作人员的关键交互载体，广泛适配开源CNC雕刻设备、桌面级3D打印设备、小型自动化运动平台的操控需求。从功能特性来看，该模组采用128*64点阵的蓝底白字液晶显示方案，可同时展示多轴实时坐标位置、运动进给速率、设备运行进度、工作状态标识等多维度信息，单屏即可覆盖设备操作过程中需要查看的核心参数，无需频繁切换显示页面，能够有效降低操作人员的信息获取成本，提升设备调试与运行过程中的操作效率。模组自带的双排直插接线端采用标准化引脚定义，可直接兼容主流开源控制板的显示接口，无需额外设计转接电路，大幅降低了设备集成阶段的硬件适配难度。在设计思路上，整个模组采用板屏一体化的紧凑结构设计，将液晶显示单元、驱动电路、接线端口全部集成在一块绿色PCB基板上，基板四角预留了标准安装固定孔位，可直接通过螺丝固定在设备外壳的预设安装位上，安装孔位的位置公差控制在±0.1mm范围内，能够适配常规塑料外壳、金属外壳的安装精度要求。模组整体外形为规整矩形，黑色屏体边框略高于PCB基板，可在安装时与外壳面板的开孔紧密贴合，既能够阻挡外部灰尘进入设备内部，也可以避免屏幕边缘出现漏光问题，提升设备外观的整体整洁度。PCB基板下方的接线端口采用等间距排列设计，接线时可按照引脚标识依次对应连接，防呆设计能够有效避免接线过程中插反引脚导致的模组烧毁问题，提升了硬件组装的容错率。从安装边界来看，该模组的屏体显示区域完全居中布置，面板开孔尺寸可直接参照屏体外轮廓进行设计，预留0.2mm的装配间隙即可完成顺利装配，PCB基板超出屏体的部分全部为电路走线与安装结构区域，不会与外壳内部的其他元器件产生空间干涉，在小型桌面设备有限的内部空间中，能够最大化利用安装区域，不会额外占用过多的结构空间。在实际使用场景中，该模组可在设备开机阶段显示初始化进度，在加工运行过程中实时刷新坐标、进度、速率等动态参数，在设备出现异常时显示对应的故障提示代码，帮助操作人员快速定位问题，无论是设备前期组装调试，还是后期日常加工使用，都能够提供清晰直观的信息支持，完全满足小型数控类设备的人机交互使用需求。
