Creo环境下塑料注塑模具成型结构设计

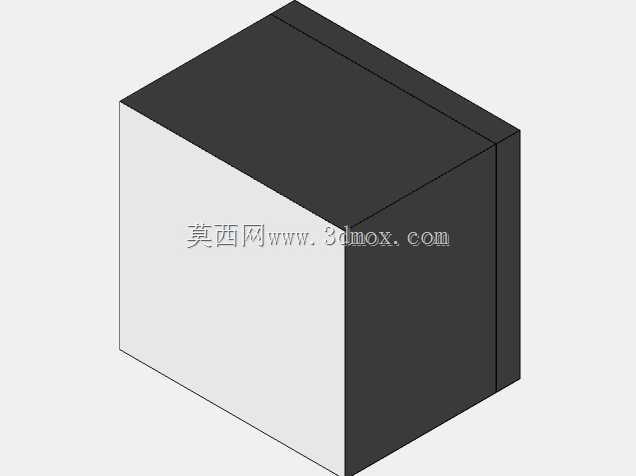

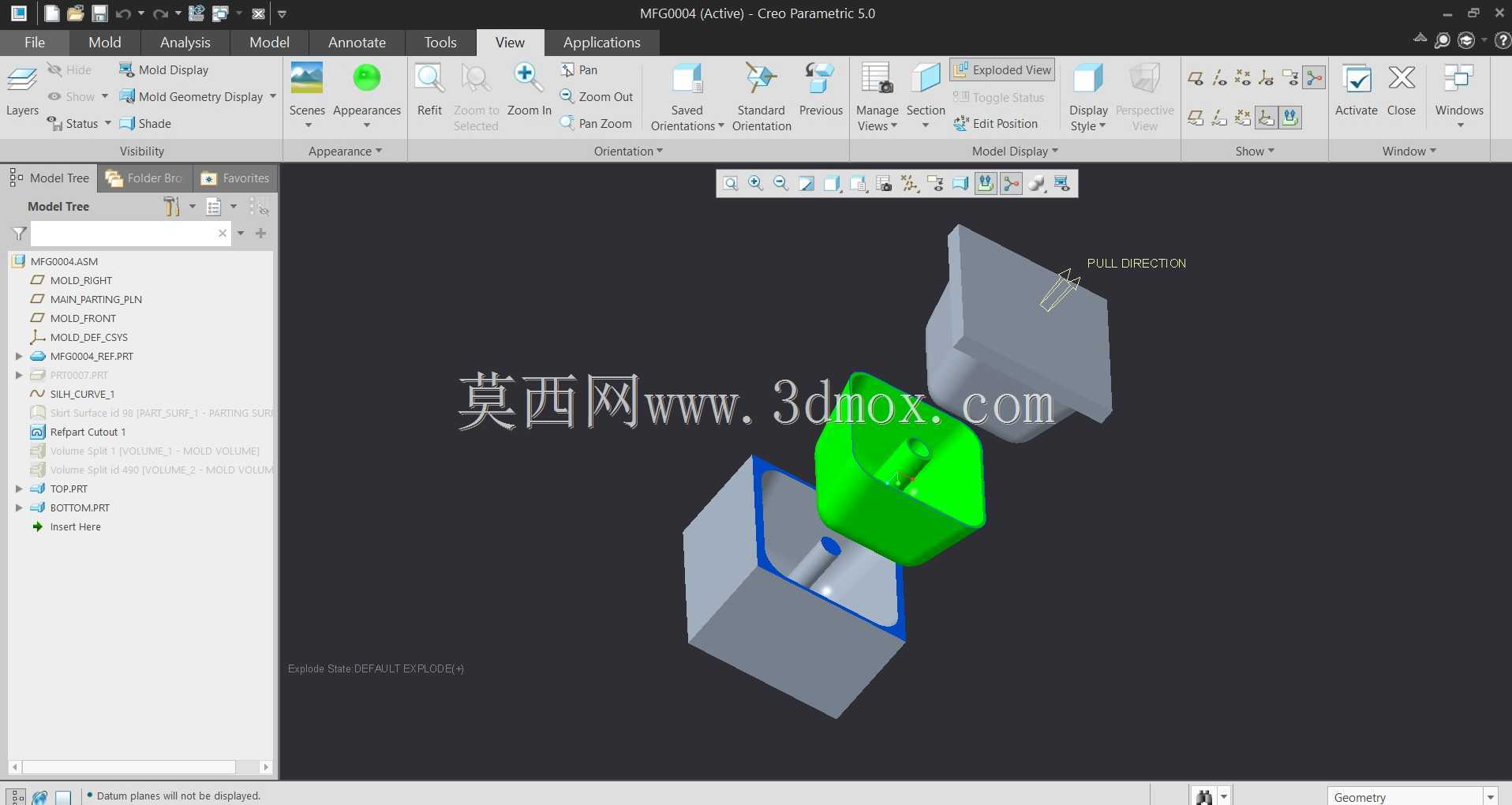

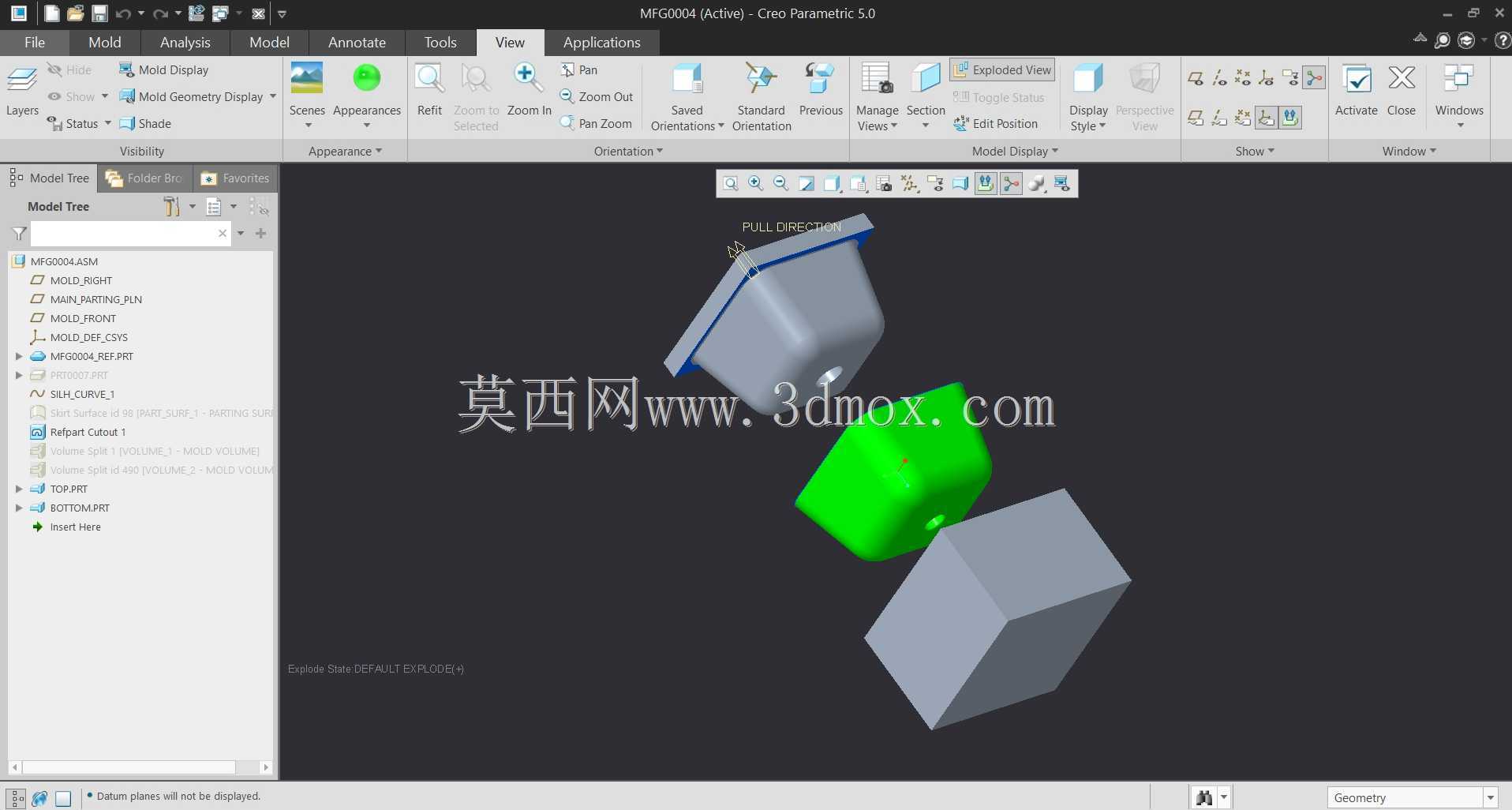

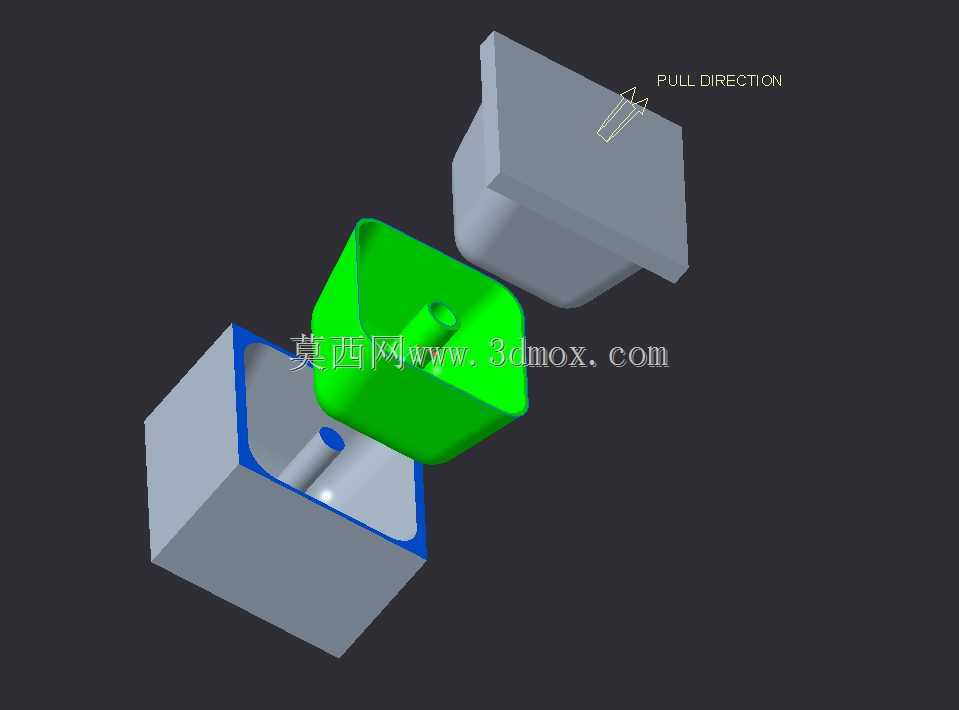

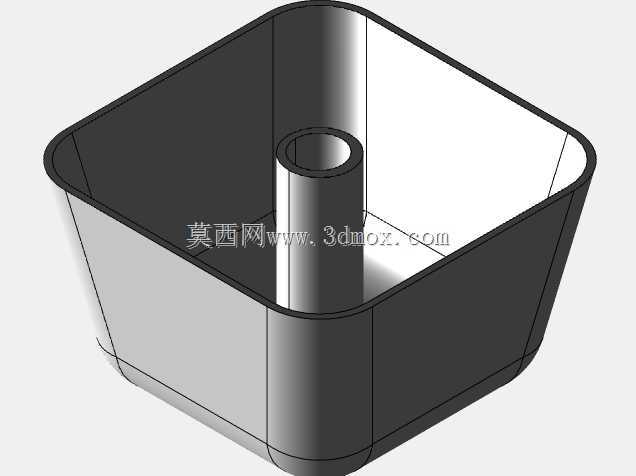

这套塑料模具结构主要面向小型精密塑料制件的注塑成型生产场景，适配日常消费电子配套塑料构件、小型家电功能塑料件的批量注塑加工需求，可直接搭载在常规卧式注塑机上完成连续生产作业，能够稳定实现熔融塑料的充型、保压、冷却、开模顶出全流程成型动作，保障制件的成型精度与生产良率。整套模具采用标准两板模基础结构进行优化设计，拆分出定模型腔、动模型芯、成型滑块三个核心成型部件，开模方向沿竖直轴线设置，侧向抽芯结构集成在滑块组件内，可在开模动作同步完成侧凹结构的抽离，避免制件顶出时出现结构拉伤。设计过程中重点考量了塑料熔体的充型流动路径，将浇口位置设置在制件非外观面的中心区域，保障熔体能够均匀填充整个型腔空间，减少熔接痕、缺胶等成型缺陷的出现概率；冷却水道沿型腔与型芯的成型面均匀排布，可在保压阶段快速带走熔体热量，缩短成型周期，提升单批次生产效率。模具整体安装边界适配150吨级以内的常规卧式注塑机拉杆间距，模架采用标准模胚规格，无需额外定制安装固定板，上下模的合模定位采用精密导柱导套结构，合模间隙控制在0.02mm以内，避免长期生产出现飞边毛刺问题。成型部分的型腔与型芯拆分充分考虑了加工便利性，所有成型曲面均采用顺滑过渡设计，无加工死角，可直接通过数控铣削配合电火花加工完成制作，减少后续抛光打磨的工作量；顶出机构采用均匀分布的顶针布局，顶出力作用点对应制件的加强筋与壁厚位置，避免顶出过程中制件出现顶白、变形问题。整套结构还预留了排气槽设计位置，在型腔填充末端设置深度0.02mm的排气间隙，可将型腔内的空气在充型过程中顺利排出，避免制件内部出现气泡、烧焦等质量问题，适配PP、ABS等常用热塑性塑料的成型工艺参数要求，能够稳定满足单批次十万模次以上的生产使用寿命要求。
