带吹塑成型模具的可口可乐包装瓶结构设计

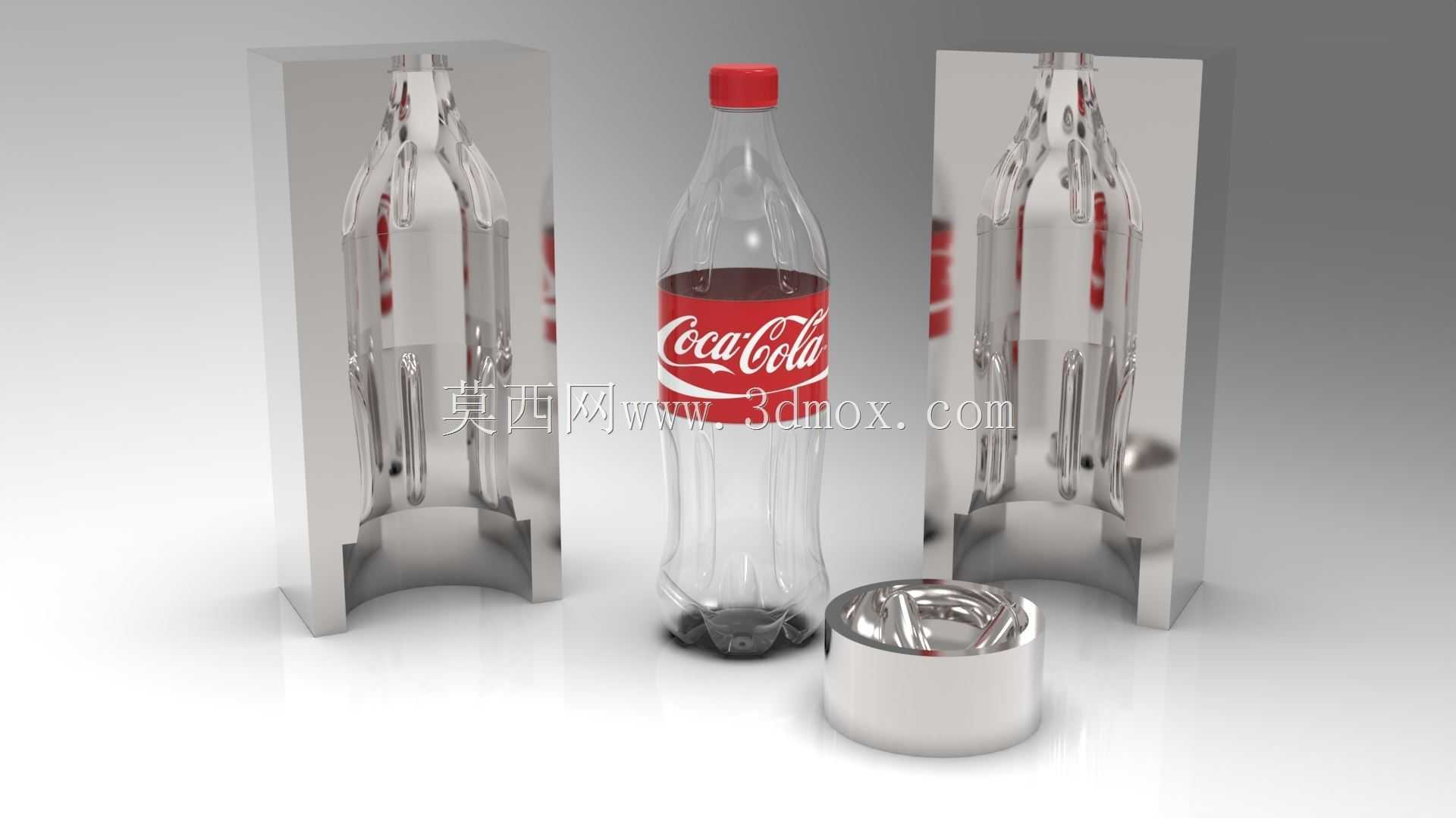

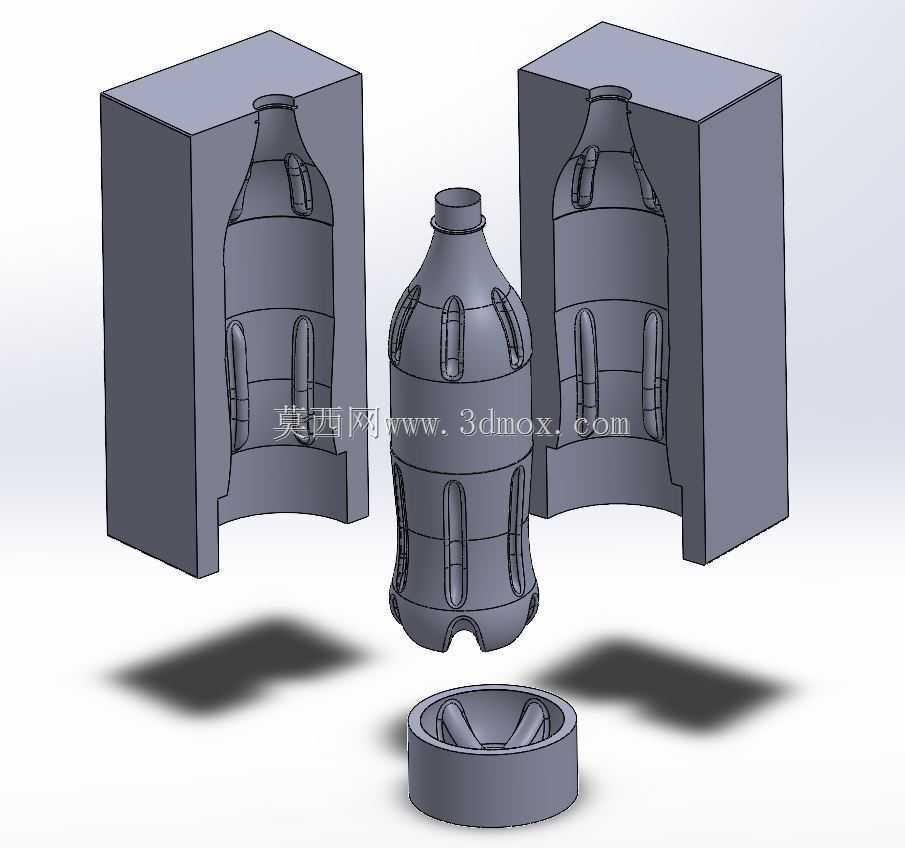

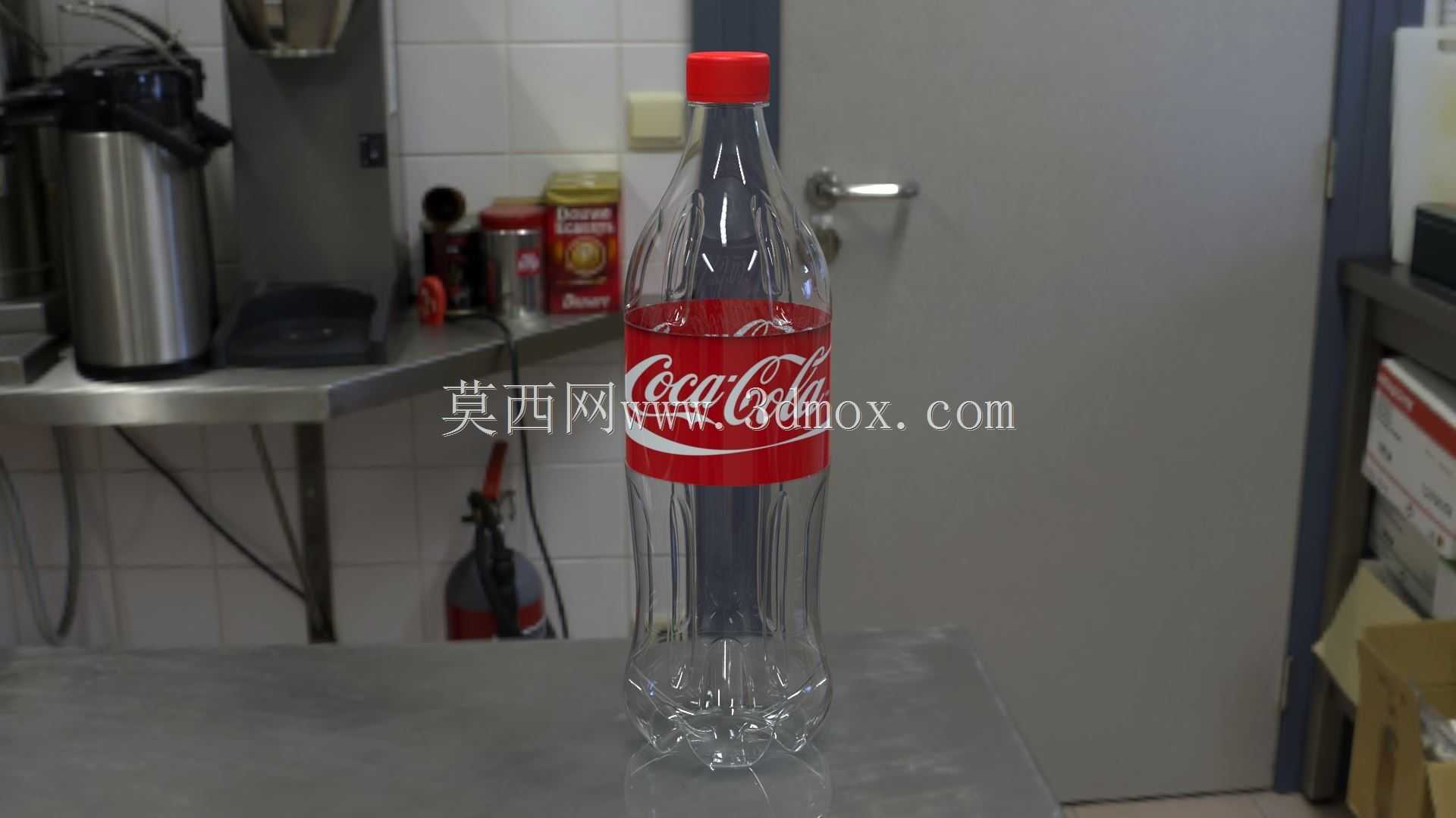

这套设计围绕碳酸饮料PET包装瓶的量产成型需求展开，核心覆盖成品瓶体与配套吹塑成型模具两部分结构，主要面向快消品饮料包装的规模化生产场景，适配饮料灌装生产线前端的瓶体制备工序，可直接对接自动化吹塑设备的生产节拍，满足高速量产下的瓶体成型精度与一致性要求。从实际用途来看，成品瓶为标准500ml规格碳酸饮料容器，需适配含气饮品的内部承压需求，同时匹配现有灌装线的瓶口螺纹标准、瓶身夹持定位尺寸，可直接兼容主流可乐灌装、封盖、贴标、输送全流程设备，无需额外调整产线定位工装。配套的吹塑模具为分体式哈夫结构，合模后精准贴合瓶身外轮廓曲面，底部独立镶块对应瓶底的凹凸加强结构，可在吹塑工序中完成PET型坯的充气定型、冷却定型全流程，成型后的瓶体壁厚均匀，曲面过渡顺滑，无合模飞边缺陷。设计过程中优先考虑了瓶体的结构强度与成型可行性：瓶身的竖向凹凸筋条既提升了握持摩擦力，也能增强瓶体环向刚度，避免碳酸气内压导致瓶身鼓胀变形；瓶底的五瓣式内凹结构是含气饮料瓶的经典承压设计，可分散内部气压对底部的应力，避免放置时出现底凸失稳；瓶口采用标准PCO1881螺纹规格，可通用市面主流的碳酸饮料瓶盖，保证封盖密封性，防止二氧化碳逸散。模具部分的设计充分考虑了加工与生产便利性：哈夫分型面沿瓶身对称中线设置，开模时不会刮伤瓶身表面；模腔内部抛光至镜面等级，保证成型后瓶身的透明度与外观质感；冷却水道沿模腔轮廓均匀排布，可快速带走吹塑过程中的热量，缩短成型周期，提升生产效率。安装边界上，模具的模架尺寸适配常规挤出吹塑机的装模空间，合模行程、开模距离均匹配对应吨位设备的参数范围，瓶体的总高度、最大瓶身直径、瓶口外径均严格遵循现有饮料包装的通用尺寸规范，可直接适配现有产线的星轮夹持、导板输送间距，无需对产线进行大规模改造即可投入使用。整套结构既保证了包装瓶的使用功能与外观辨识度，也兼顾了模具量产的工艺性与设备适配性，还原了饮料包装从模具设计到成品产出的完整结构逻辑。
