穿心式浇筑绝缘电流互感器结构设计

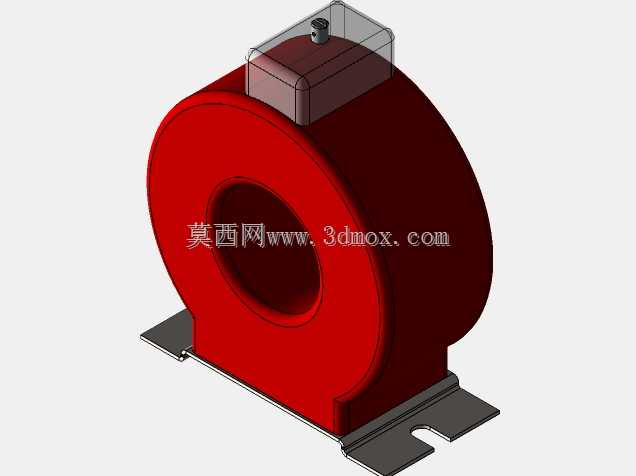

这款电流互感器主要应用于低压配电系统的电流采集与计量场景，常见于工业厂房配电回路、商业建筑进线柜、户外柱上配电台区等位置，核心作用是将一次侧的大电流按照固定变比转换为标准小电流，为电能计量、继电保护、电流监测装置提供可靠的采样信号，同时实现一次高压回路与二次测量回路的电气隔离，保障后端测量设备与运维人员的安全。产品采用环形穿心式结构设计，一次导体可直接从中心通孔穿过，无需额外断开主回路进行接线，能够大幅降低现场安装的施工难度，适配多规格的母排或电缆穿入需求。主体部分采用环氧树脂整体浇筑成型，红色绝缘外壳将环形铁芯与二次绕组完全密封包裹，具备优异的绝缘性能与防潮、防尘能力，可适应湿热、多尘等复杂的配电房运行环境，顶部设置的透明防护端子罩能够对二次接线端子形成物理防护，避免运维过程中误碰带电部位，同时防止灰尘、凝露落入端子引发接触不良问题。底部采用一体化冲压成型的金属安装支架，支架上预留的腰型安装孔可适配不同孔距的安装梁，安装时无需额外加工转接件，能够直接通过螺栓固定在柜内安装梁或台架上，安装边界充分考虑了低压柜内的常规安装空间，整体结构紧凑不会占用过多柜内布线空间。设计过程中充分考量了电磁性能与结构可靠性的平衡，环形铁芯采用高导磁材料卷制而成，能够保证在额定电流范围内的测量精度，同时降低空载损耗，绕组采用多层均匀绕制工艺，外部浇筑层厚度均匀，既保证绝缘强度又避免整体重量过大，端子部位的接线结构采用标准螺丝压接设计，适配常规二次线缆的接线需求，整体结构无多余外露部件，外壳圆滑无尖锐棱角，既方便生产过程中的脱模与组装，也能避免安装运维过程中划伤操作人员。
