小型内燃机缸体壳体结构设计

该壳体作为小型内燃动力设备的核心承载基体，主要应用于通用小型汽油机、航模动力、小型园林作业机械以及便携动力机组的配套场景，是动力单元实现各系统集成安装的核心骨架部件。在实际设备运行过程中，该壳体承担着容纳曲柄连杆运动机构、集成冷却散热结构、对接进排气通路、提供整机安装定位基准的多重作用，既要承受缸内燃烧爆发的周期性冲击载荷，也要为活塞往复运动提供精准的导向支撑，同时还要隔绝内部润滑油路与外部工作环境，保障动力单元在复杂工况下的运行稳定性。

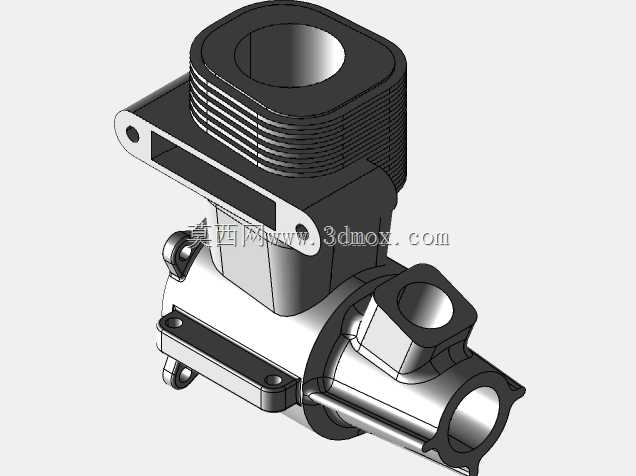

从功能特性设计来看，该壳体上部设置了多道环形散热鳍片结构，针对风冷散热场景做了针对性优化，鳍片的排布间距与厚度经过匹配计算，能够在动力高负荷连续运转时，通过增大与空气的接触面积快速导出缸内燃烧产生的热量，避免缸体温度过高引发的润滑失效、部件形变问题；壳体侧部预留的多组异形接口分别对应进气通路、排气通路、火花塞安装位以及油路通道，各接口的同轴度、端面平面度都做了精度控制，能够保证后续装配时各外接部件的密封性能，避免出现漏气、漏油的问题。下部的曲轴腔结构采用一体化铸造成型思路，腔体内部预留了曲轴轴承安装位、润滑油道以及曲柄运动避让空间，能够在保证结构强度的前提下尽可能压缩整体体积，适配小型动力设备紧凑化的布局需求。

在安装边界设计上，壳体上部的缸筒区域采用圆角方形截面，既保证了缸筒的壁厚均匀性，也为散热鳍片的排布提供了充足的安装基础；侧部延伸的安装支耳带有预制的螺栓过孔，孔位的位置度公差经过严格控制，能够直接对接设备的机架安装位，不需要额外做转接加工；下部腔体的端面带有均匀分布的连接孔位，用于和曲轴箱侧盖完成密封对接，各孔位的间距与孔径匹配通用的密封衬垫规格，能够降低后续的装配与维护成本。整体外形在满足结构强度、功能集成的前提下做了轻量化处理，去除了非受力区域的多余材料，既控制了整体重量，也减少了铸造环节的材料消耗，适配小型动力设备对便携性、成本控制的核心需求。
