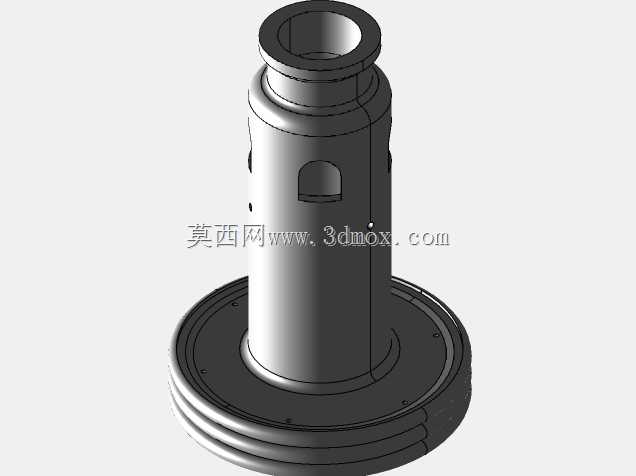

带法兰底座立式中空轴座结构设计

该立式中空轴座结构是机械传动系统中常见的支撑类零部件，主要应用于各类需要回转构件轴向定位、径向承载的工业场景，常见于轻工输送设备、小型机床进给单元、自动化装配线的转轴支撑部位，也可作为气动执行元件的导向基座使用，承担着承载轴类零件工作载荷、限定回转件径向跳动范围、保障传动同轴度的核心作用。从功能特性来看，该零件采用一体化法兰底座与中空柱身的结构设计，底部带多层环形密封槽的法兰盘可直接通过周向均布的安装孔固定在设备安装基面，环形槽可嵌入密封圈阻挡加工碎屑、切削液进入安装结合面，避免长期使用后连接螺栓锈蚀松动；柱身侧壁开设的拱形窗口可用于安装轴用锁紧卡簧、润滑注油嘴或者位置检测元件，方便后期运维时不用完全拆解轴系就能完成紧固件检查、润滑脂补充等操作；顶部的加厚凸缘端口做了圆角过渡处理，可避免装配时刮伤配套轴套的密封唇口，同时提升端口处的抗挤压强度，承受轴系工作时产生的轴向窜动冲击力。在设计思路上，该零件采用等强度优化逻辑，柱身从顶部到底部随着承载弯矩增大逐步增加壁厚，底座法兰处做了多层环形加强筋结构，在保障整体刚性满足额定载荷要求的前提下，尽可能削减非受力区域的材料余量，既降低了零件自身重量，也减少了铸造成型时的壁厚差，避免铸件内部出现缩孔、疏松等缺陷。中空内孔采用阶梯式设计，不同直径的内孔段可分别适配不同规格的滚动轴承、轴套或者导向衬套，内孔的同轴度公差严格控制在IT7级范围内，保障装入的回转件运转时不会出现偏磨、卡滞问题。从安装边界来看，底部法兰的外径尺寸适配常规的设备安装台面开孔规格，周向安装孔的孔距符合通用机械安装的模数标准，可直接替换同规格的标准铸铁轴座，不需要额外对安装基面做二次加工；柱身总高度可适配多数常规传动场景的轴端伸出长度要求，侧壁窗口的位置避开了主受力承载区域，不会对柱身的整体抗扭、抗弯强度造成明显削弱，整体结构兼顾了安装便捷性、运维便利性与结构可靠性，能够在中等载荷、中等转速的传动工况下长期稳定工作。
