离心式鼓风通风设备结构设计方案

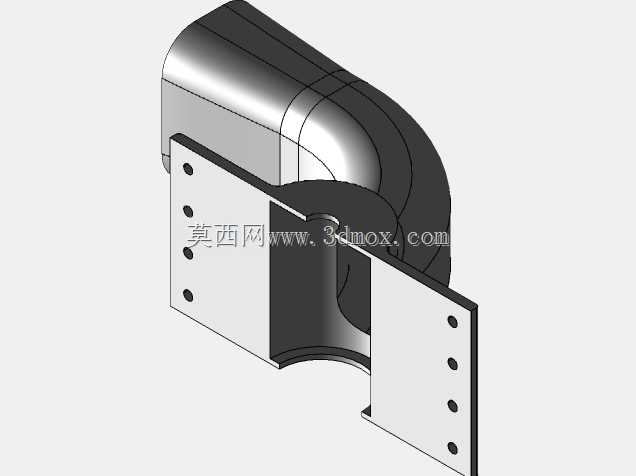

这款鼓风机结构主要面向工业通风、小空间气体输送、设备散热配套等应用场景，可作为小型生产工位的排风换气部件、生产设备的冷却风源供给单元，也可适配小型除尘系统的前端气流动力段，在电子组装生产线、小型加工车间、实验室通风柜、小型工业设备配套等场景下，能够稳定提供定向的压力气流，完成空气置换、热量带走、轻质碎屑输送等实际作业需求。从功能特性来看，该结构采用离心式风道设计，气流从侧部敞口位置进入蜗壳流道后，顺着弧形蜗壳导向完成90度转向后从上部出口排出，相比直吹式轴流结构能够提供更高的出口风压，适配需要一定送风距离、或者存在轻度风阻的通风场景。两侧的安装立板采用平直钣金结构，板面上预留了规则排列的安装孔位，既可以通过螺栓将整机固定在设备机架或者墙面安装位上，也可以通过孔位对接后续的风管连接法兰，保证安装连接的密封性与结构强度。在设计思路上，这款鼓风机优先考虑了钣金加工的工艺可行性，蜗壳部分采用等厚曲面钣金成型思路，减少复杂的曲面拼接工序，降低生产加工的折弯、焊接难度；两侧安装板与蜗壳主体采用贴合式连接结构，安装板的平直边缘可以作为装配定位基准，在组装时能够快速对齐蜗壳的侧边轮廓，减少装配调校的时间成本。流道部分的曲面过渡做了顺滑处理，避免流道内出现直角凸起或者突兀的截面变化，减少气流在流道内部的涡流损耗，降低运行过程中的气流噪音，同时提升风能的利用效率。从安装边界来看，该结构整体为90度弯向的紧凑布局，侧向进风、向上出风的走向不需要额外预留过多的管线转向空间，两侧安装板的外边缘为整机的最大宽度边界，上部出风口的端面为整机的最高边界，安装时只需要在固定面预留对应安装孔位的操作空间，即可完成整机的固定，不需要额外设计复杂的安装支架；进风侧的敞口边缘做了外翻的贴合边，能够直接对接进风滤网或者进风管道，不需要额外设计转接结构，大幅降低现场安装的适配难度。整体结构没有冗余的外凸部件，所有连接孔位都做了沉台适配设计，螺栓安装后不会突出板面，避免安装后与周边部件产生干涉，适配狭小空间内的安装使用需求。
