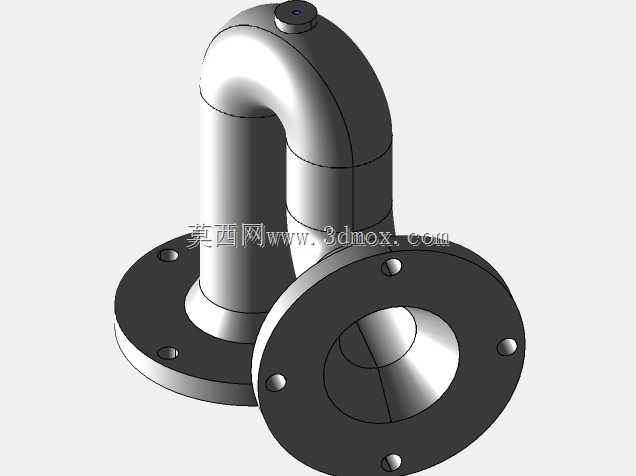

双法兰U型弯管连接结构

这款双法兰U型弯管结构是流体输送管路系统中常用的转向连接部件，主要应用在化工流体输送、市政给排水、暖通循环管路、工业设备液压油路等场景中，能够在紧凑的安装空间内实现管路180度转向，同时通过两端的法兰结构保障连接的密封性与结构强度，避免管路转向处出现应力集中导致的渗漏、结构变形问题。在实际使用场景中，这类弯管连接件常被安装在泵组进出口、换热设备管路端、罐体循环管路接口位置，既可以完成管路走向的调整，也能通过U型的管路结构预留一定的热胀冷缩补偿空间，抵消管路内流体温度变化带来的管路伸缩应力，降低管路接口处的拉扯受力，提升整套管路系统的运行稳定性。从功能特性来看，该结构两端采用标准圆形法兰设计，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片与对接管路法兰紧密锁紧，相比螺纹连接、焊接连接的方式，法兰连接的形式既具备可靠的密封性能，也方便后期管路检修时的拆卸维护，无需切割管路即可完成部件更换。弯管主体采用等径圆弧过渡设计，转弯处的内壁做了顺滑圆弧处理，能够有效降低流体在转向位置的阻力，减少流体输送过程中的压损，同时避免流体长期冲刷转弯内壁造成的局部磨损，延长部件的使用寿命。在设计思路上，这款结构优先考虑了安装适配性与结构强度，法兰盘的厚度、螺栓孔的分布间距均匹配通用管路法兰的安装标准，能够直接对接同公称直径的标准法兰管路，无需额外制作转换接头；弯管部分的壁厚根据常规管路输送压力做了匹配设计，转弯处的壁厚做了均匀加厚处理，抵消转弯位置的应力集中问题，顶部设置的小型凸台结构可作为排气、测压接口使用，方便在管路运行过程中接入检测元件或者排出管路内积存的气体，避免气阻影响流体输送效率。从安装边界来看，两个法兰盘的端面呈垂直分布，安装时需要预留对应法兰直径的操作空间，保障螺栓能够顺利穿入锁紧，U型弯的整体高度与两个法兰的中心距经过合理规划，能够在较小的空间内完成管路转向，适合安装空间局促的设备内部管路布局场景，安装时需要注意法兰密封垫片的居中放置，按照对角顺序逐步锁紧螺栓，避免法兰偏斜导致的密封失效问题。
