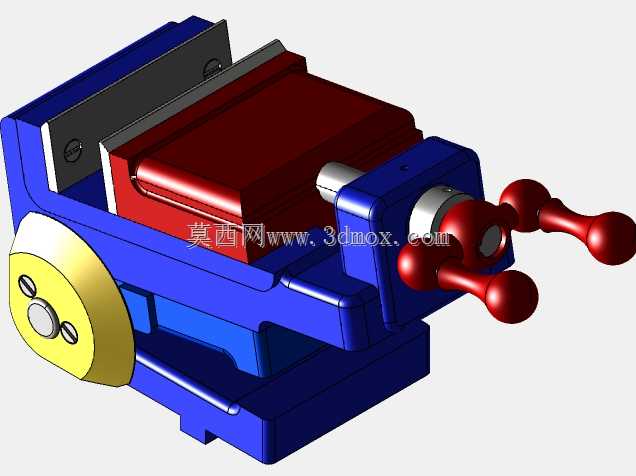

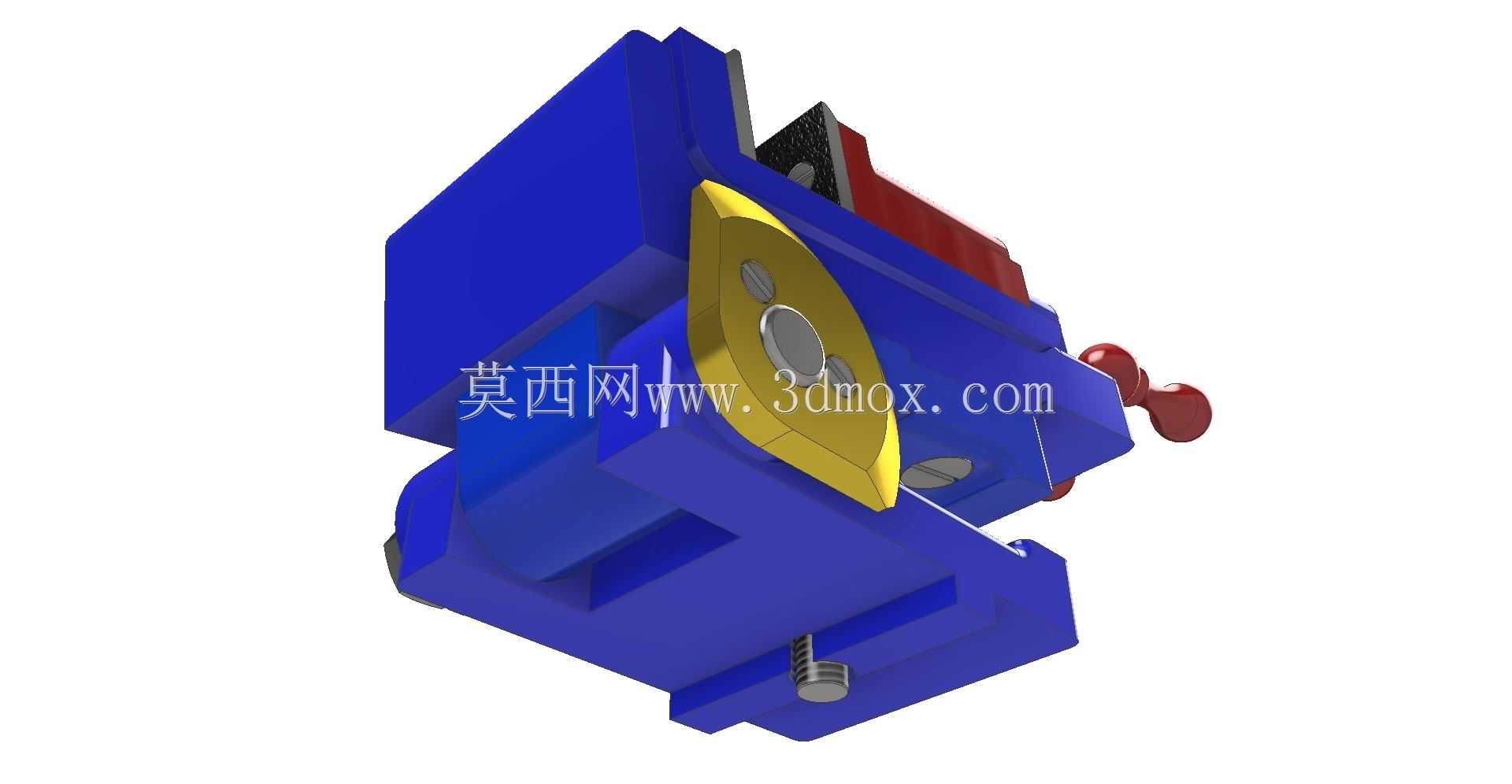

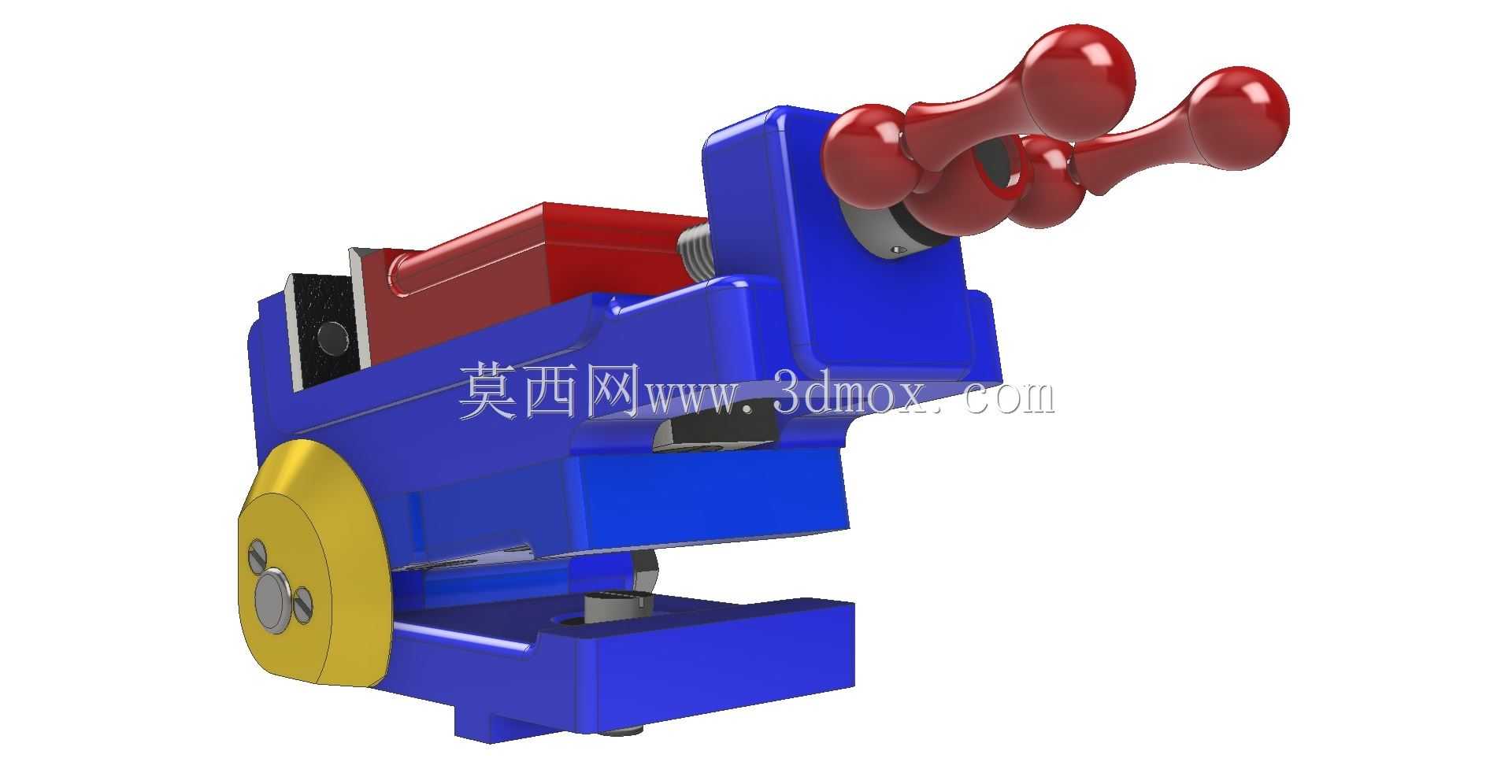

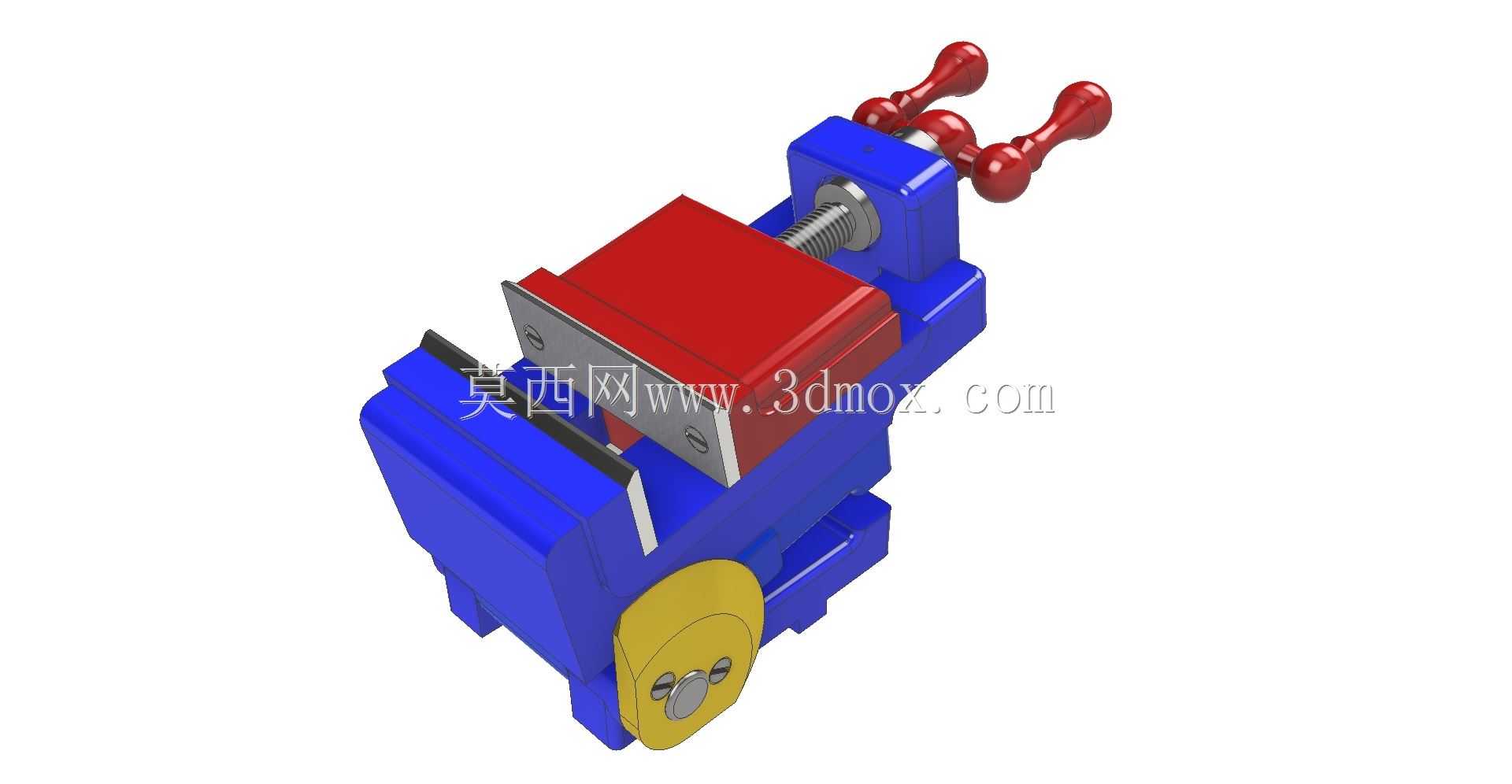

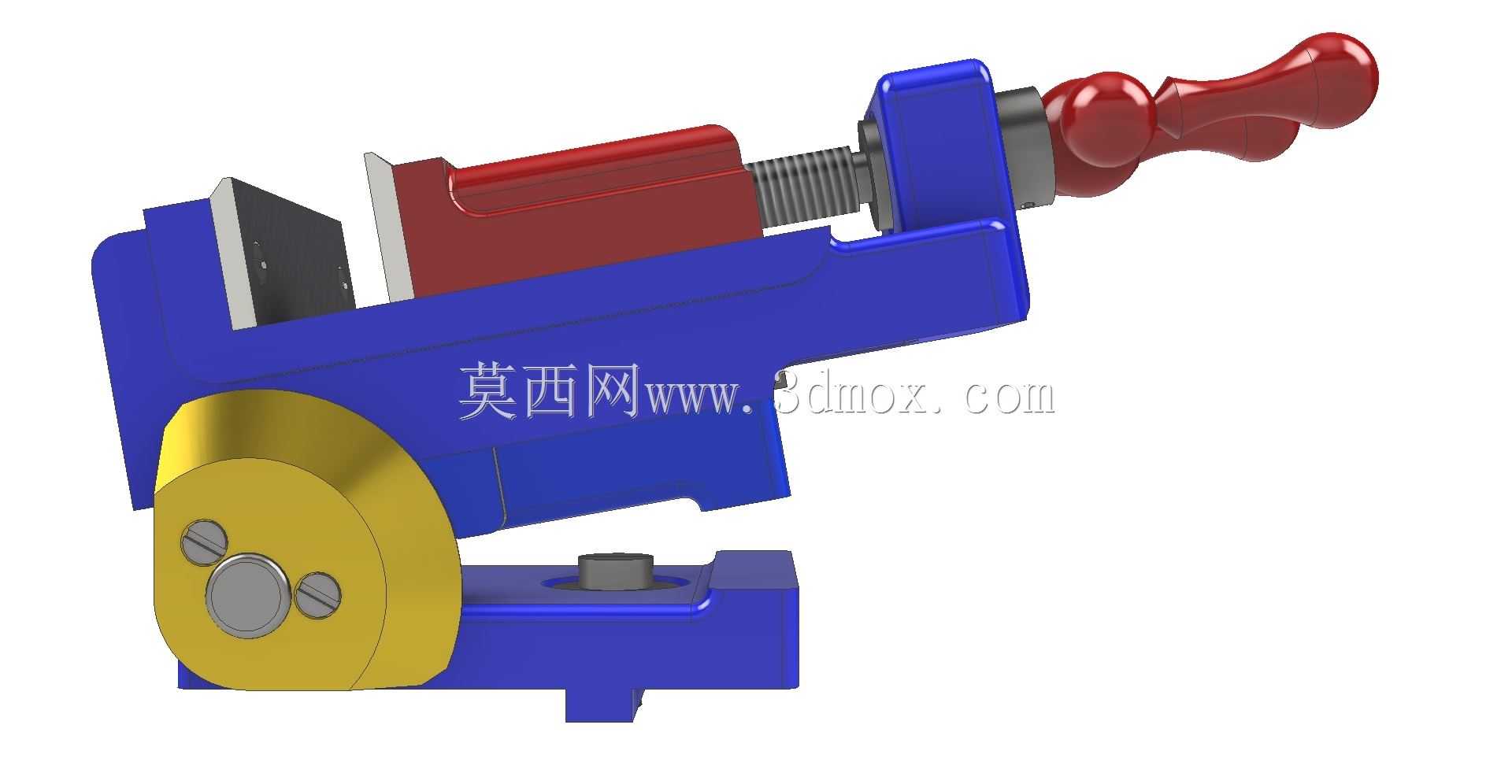

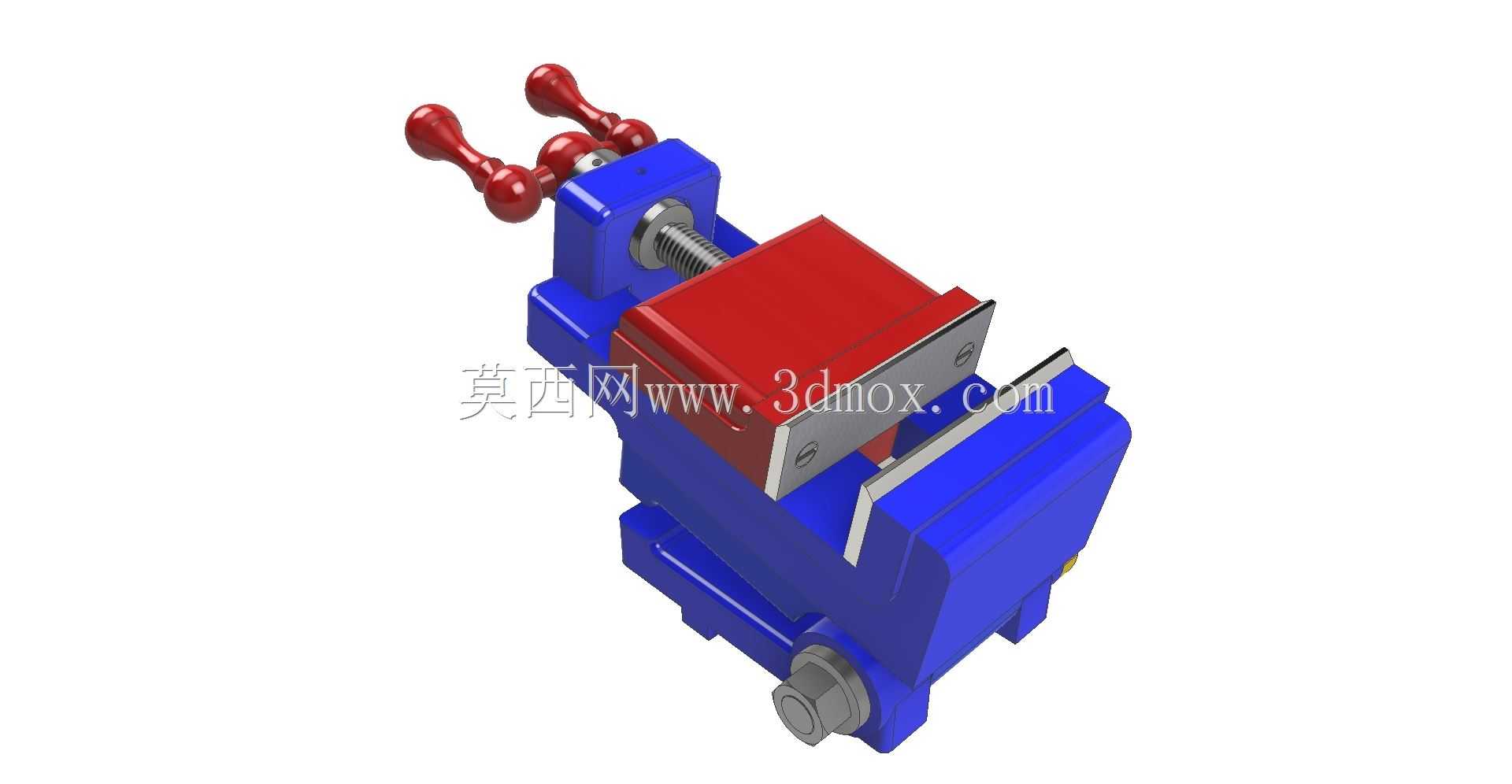

双操作手柄快动式机用台虎钳结构

这款双操作手柄的夹紧工装，是面向机加工、钳工装配、精密检测工位设计的通用夹持设备，主要承担各类中小型金属、非金属工件的装夹固定作业，可适配铣床、钻床、磨床的配套装夹需求，也可单独作为钳工台的固定夹持单元，在五金加工、小型零部件修配、教学实训场景中都能发挥稳定的夹持作用。从功能设计来看，它采用双摇杆式操作手柄布局，相比传统单柄台虎钳，双柄结构能在夹紧与松开工件时提供更均衡的施力点，操作人员可根据工位操作空间选择单侧或双侧施力，在大行程开合、大夹紧力需求的作业场景下，能有效降低单手柄操作的施力强度，减少操作疲劳。钳身主体采用高刚性的一体式基座设计，底部设置带锁紧结构的旋转调节单元，可根据加工需求调整夹持角度，调整完成后通过底部的锁紧旋钮即可完成角度固定，适配多角度钻孔、斜面修磨等特殊加工需求。固定钳身与活动钳身的配合面采用精密导向结构，保证活动钳身在开合过程中始终保持水平直线运动，避免夹持过程中出现钳口上翘、工件偏移的问题，钳口部位预留了可更换钳口板的安装位，可根据工件材质更换光面、齿面或软质钳口，防止夹伤精密工件表面，同时延长钳体的整体使用寿命。设计过程中重点优化了夹紧力的传导路径，丝杆传动副采用大导程梯形螺纹设计，既保证了足够的夹紧自锁性能，避免加工过程中受振动影响出现松夹风险，又能实现钳口的快速开合，缩短工件装夹的辅助时间。从安装边界来看，这款虎钳的基座底部设置了标准的螺栓安装孔位，可直接固定在标准机床工作台T型槽或钳工台台面上，整体外形紧凑，横向占用空间适配常规小型加工设备的工作台尺寸，钳口最大开合距离覆盖常规小型零部件的夹持范围，活动钳身的运动行程经过合理规划，既满足常见工件的装夹需求，又不会因行程过长导致钳身刚性下降。整体结构没有冗余的外置部件，所有操作手柄都设置在钳身上部的易操作区域，操作人员在工位上无需大幅度调整姿态即可完成夹紧、松开、角度调整的全部操作，外露的传动部件都做了安全防护处理，避免加工过程中切屑进入传动副影响操作顺畅度，日常维护仅需定期对丝杆、导向面加注润滑脂即可长期保持稳定的工作状态。
