卧式三相异步驱动电动机结构设计

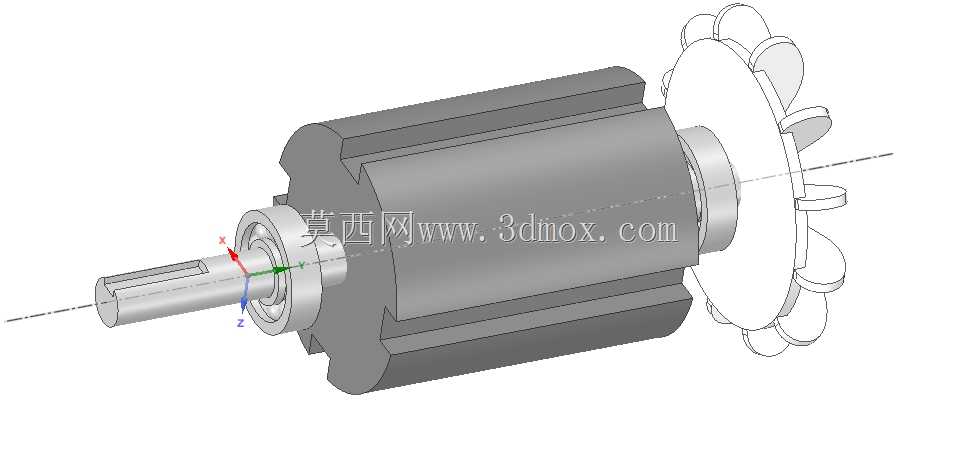

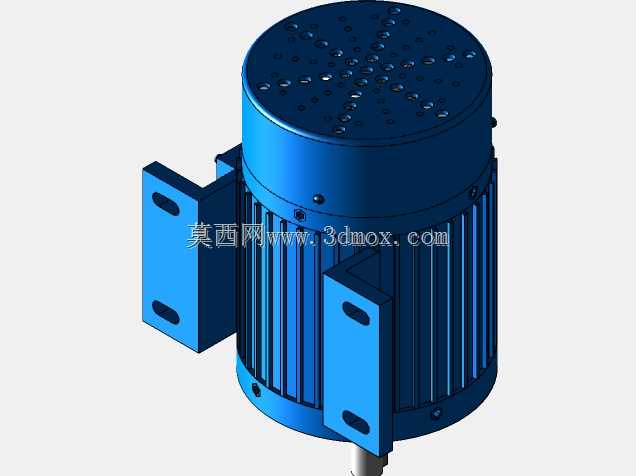

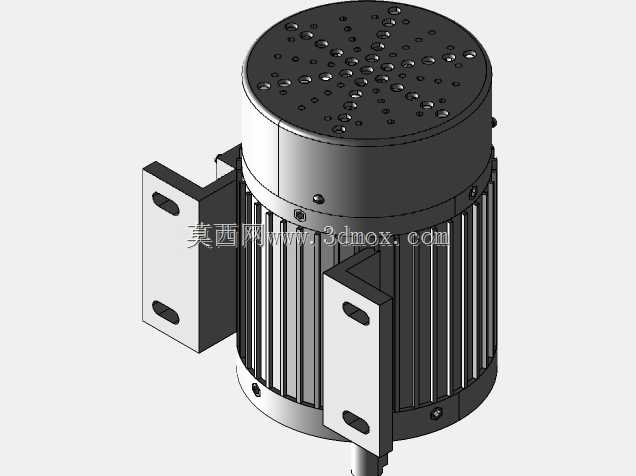

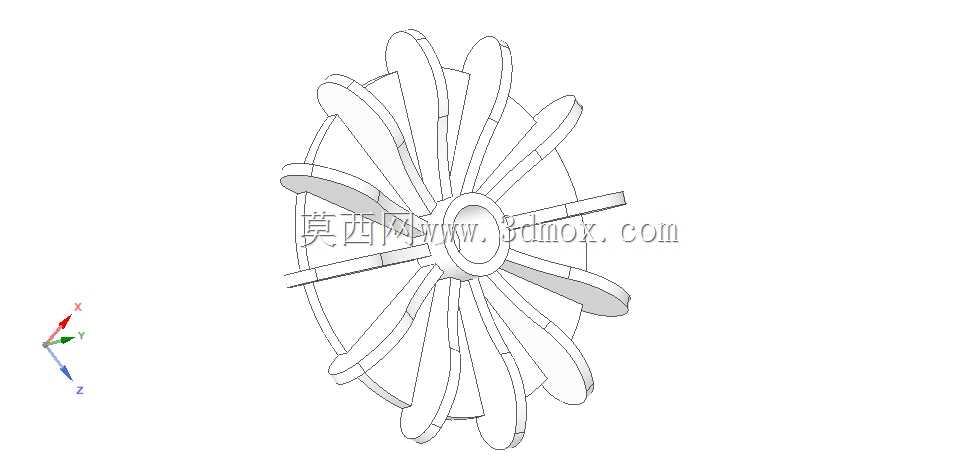

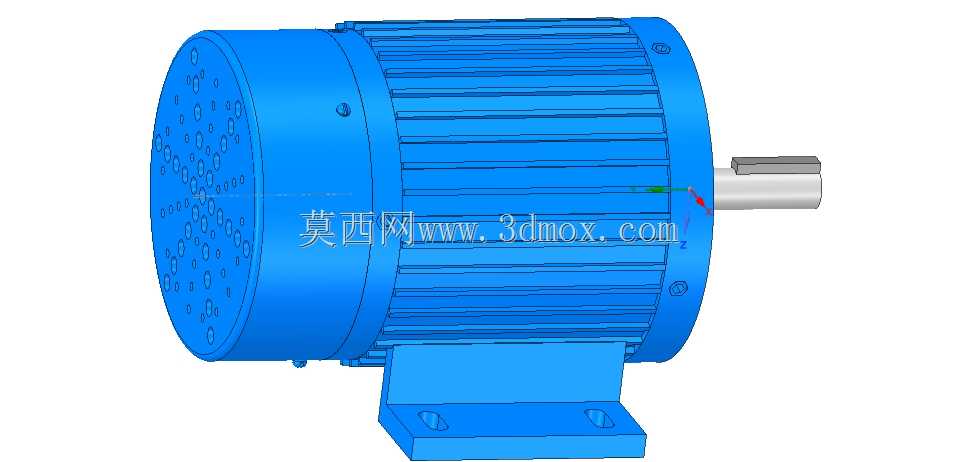

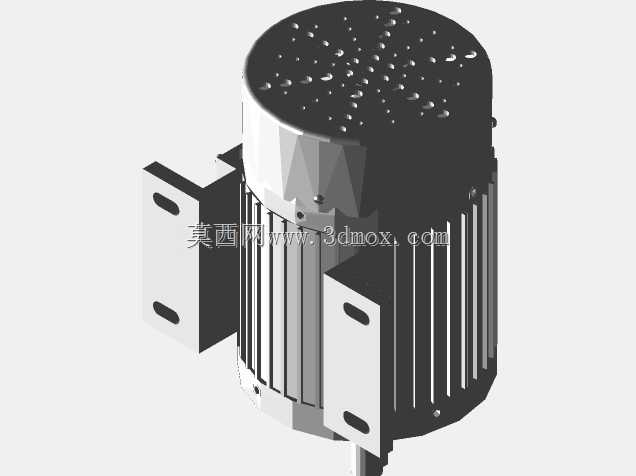

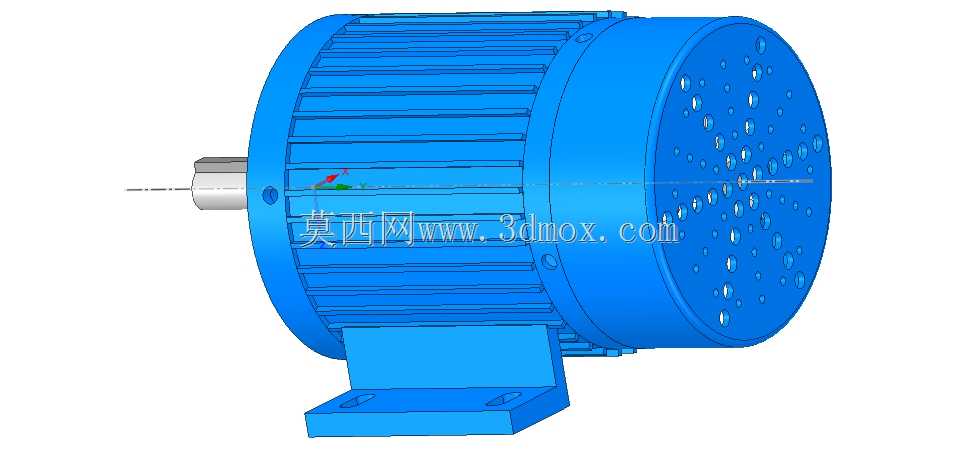

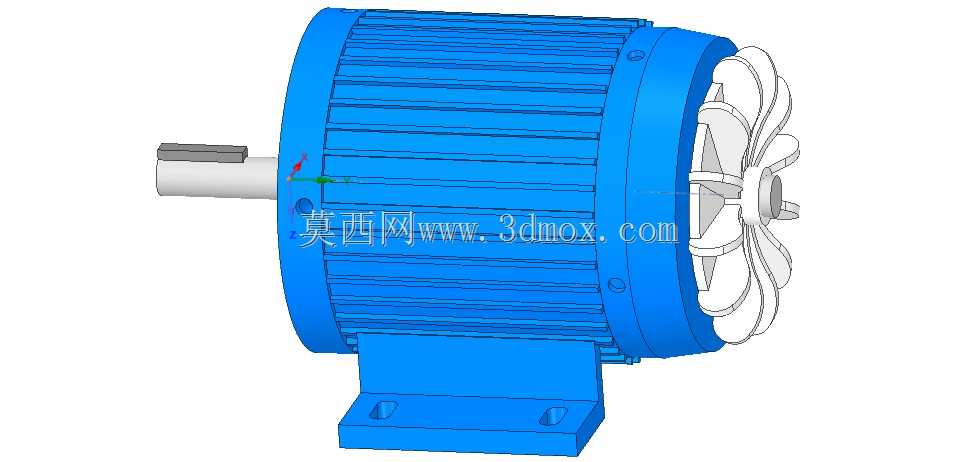

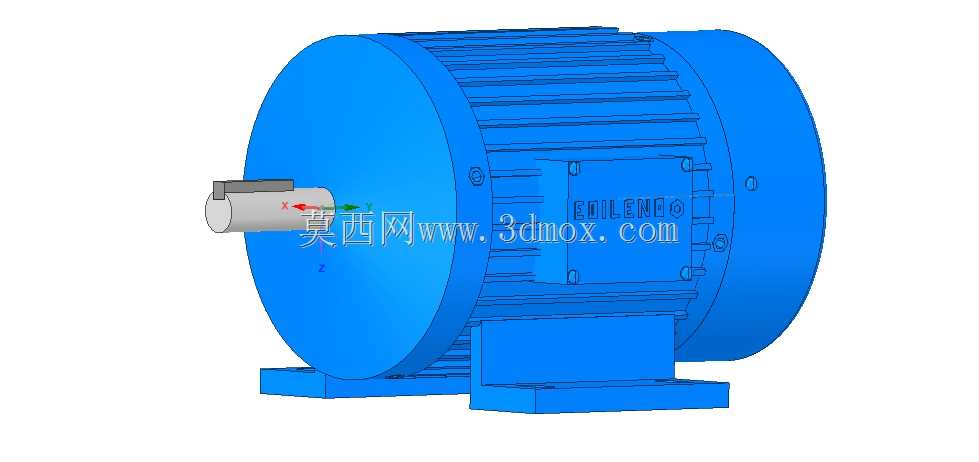

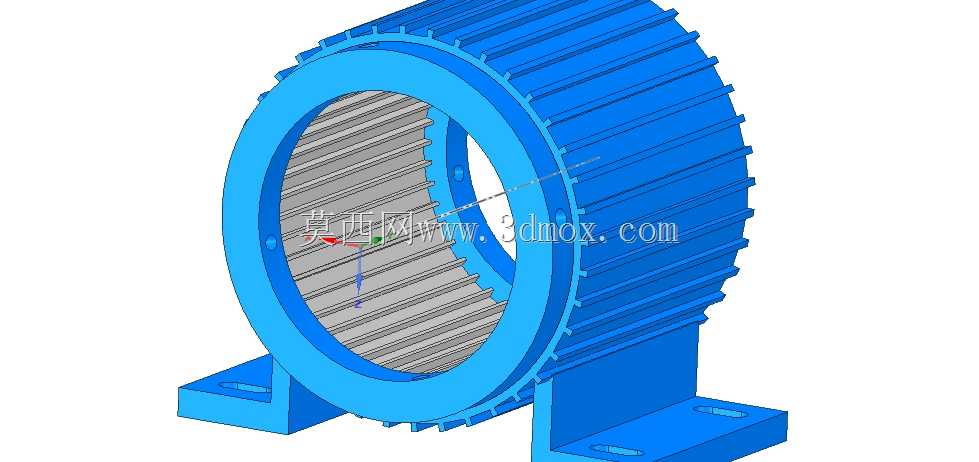

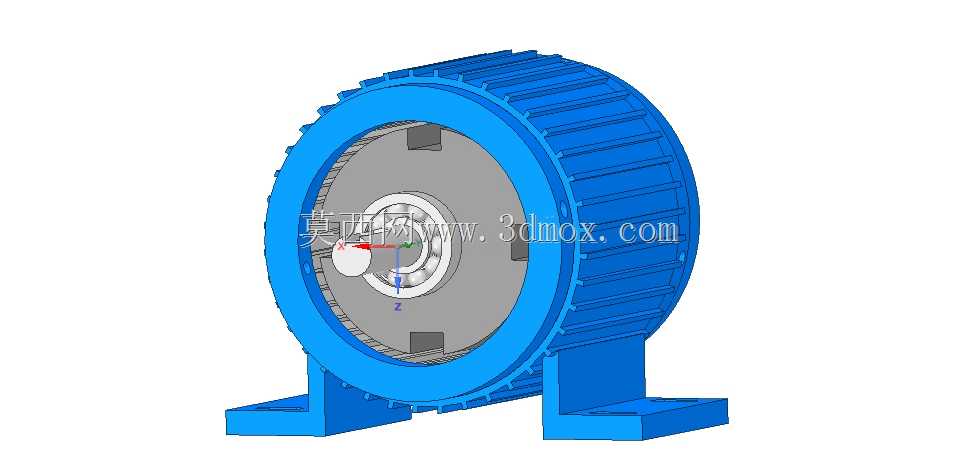

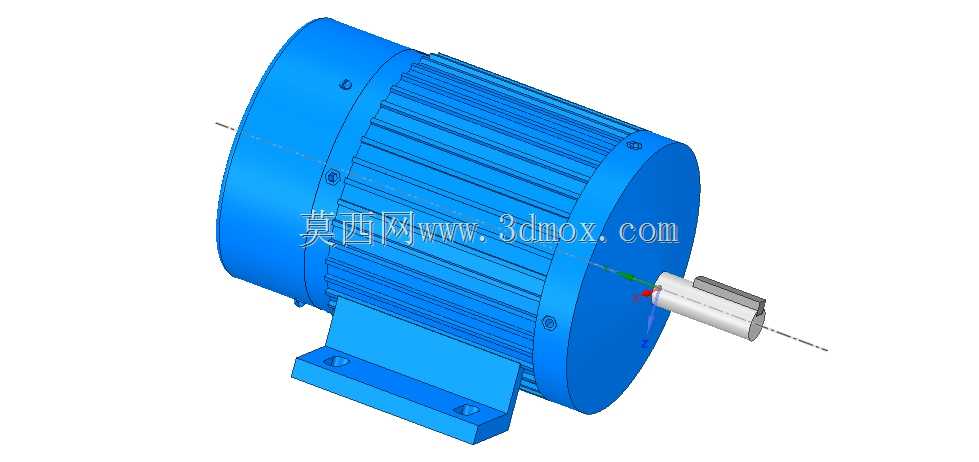

这款卧式安装的电动机是工业传动场景中应用极为广泛的动力输出核心部件，可适配各类需要旋转动力输入的工业设备，覆盖输送产线、机床辅机、风机水泵、轻工加工设备、小型工程机械等多类场景，作为整套设备的动力源承担电能向旋转机械能转换的核心功能，能够在常规工业环境下持续稳定输出额定扭矩，为后端负载提供可靠的动力支撑。从功能特性来看，该电机采用全封闭自扇冷结构设计，外壳排布的轴向散热筋能够在电机运行过程中增大散热面积，配合尾部内置的散热风叶，可快速将定子绕组产生的热量通过机壳传导散发，保障电机在额定负载下长期运行时的温升控制在合理区间，避免绕组过热导致的绝缘老化问题，延长设备整体使用寿命。机座采用铸铁材质一体铸造成型，具备足够的结构刚度与抗振性能，能够承受电机运行时的电磁振动与负载冲击，减少运行过程中的共振异响。输出轴采用标准圆柱形轴伸设计，配套键槽结构可通过平键与联轴器、带轮、齿轮等传动部件实现可靠连接，保证扭矩传递过程中无打滑、松脱风险，适配常规工业传动的连接标准，无需额外定制转接部件即可完成装配。在设计思路上，这款电机遵循通用工业电机的标准化设计逻辑，安装脚采用底脚卧式安装结构，四个安装孔位严格遵循通用安装尺寸规范，能够直接适配市面上多数同机座号电机的安装工位，在设备维护更换时可实现直接替换，无需对设备安装基座进行二次加工改造。端盖与机座采用止口配合定位，保证定子与转子的同轴度精度，减少转子转动过程中的偏磨问题，两端内置的滚动轴承能够承受径向与一定的轴向载荷，适配不同安装姿态下的负载受力需求。接线盒设置在机座侧面，方便现场布线时的线缆接入，同时具备足够的防护等级，可阻挡工业现场的粉尘、溅水侵入接线腔，避免接线端子短路故障。从安装边界来看，该电机的轴向总长度、径向最大外径、底脚安装孔的孔距与孔径都严格遵循对应功率段的通用尺寸规范，输出轴的轴径、轴伸长度、键槽尺寸均符合行业通用标准，设计选型时可直接匹配对应传动部件的安装尺寸，无需额外校核连接适配性。机壳顶部的吊环结构可满足电机吊装转运的需求，方便生产装配与后期维护时的搬运操作，整体结构紧凑，在保证输出功率与散热能力的前提下尽可能压缩安装占用空间，适配各类设备紧凑化布局的安装需求，能够在狭小的设备安装舱内完成布置，同时预留足够的散热空间保障运行稳定性。
