透明结构展示V型八缸发动机三维设计

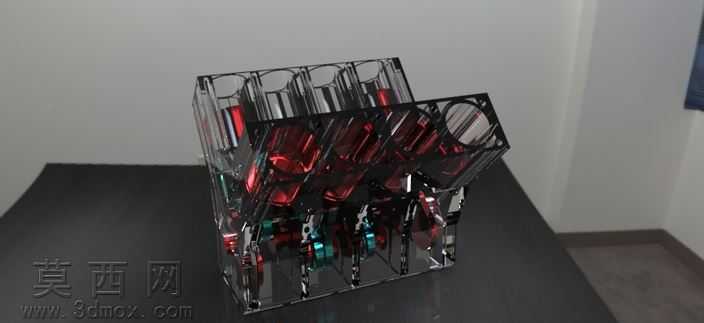

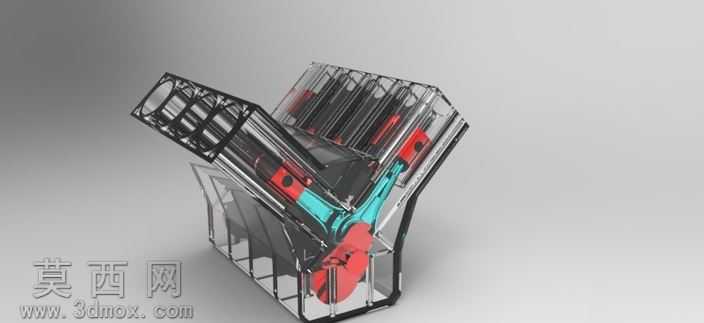

本作品为V型八缸发动机的三维结构展示模型，采用半透明外壳的设计思路完成整体建模，在三维建模过程中，首先梳理V8引擎的经典布局逻辑，确定两列气缸呈90度夹角排布的基础框架，依次完成曲轴、连杆、活塞、气缸壁、气门组件等核心传动结构的特征建模，每一处部件的尺寸比例都参考民用V8发动机的通用结构比例进行还原，保证各运动部件的装配关系符合真实机械逻辑。建模阶段对发动机的内部油路、冷却通道的走向做了简化示意处理，重点突出曲柄连杆机构的运动配合关系，在材质设置上，外壳部分采用高透亚克力质感的半透明材质，调整材质的折射度与粗糙度参数，既保证可以清晰观察内部结构，又不会因为完全透明丢失外壳的轮廓边界；内部运动部件采用差异化材质区分，活塞顶面做金属磨砂质感处理，连杆部分采用亮面金属材质搭配局部红色标识，曲轴部分做蓝绿色金属烤漆质感，不同部件的材质区分可以让观察者快速理清动力传递的路径。渲染阶段采用柔和的影棚布光，主光源从模型斜上方45度投射，搭配两侧补光消除结构死角的暗部阴影，底部添加微弱的环境反射，让整体模型呈现干净利落的展示效果，模型刻意隐去了外围的进排气歧管、线束、装饰罩等附属部件，将视觉焦点完全集中在发动机核心的气缸与曲柄连杆结构上，方便学习者快速理解V8发动机的核心工作逻辑，直观看到活塞往复运动如何转化为曲轴的旋转运动，清晰展现V型引擎紧凑布局、动力输出平顺的结构优势，整体模型兼顾结构准确性与展示直观性，适合作为内燃机结构学习的参考素材。
