24V常闭型黄铜内螺纹电磁阀结构设计

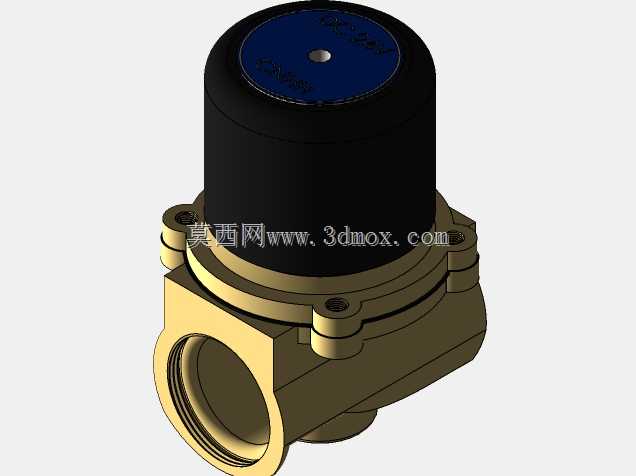

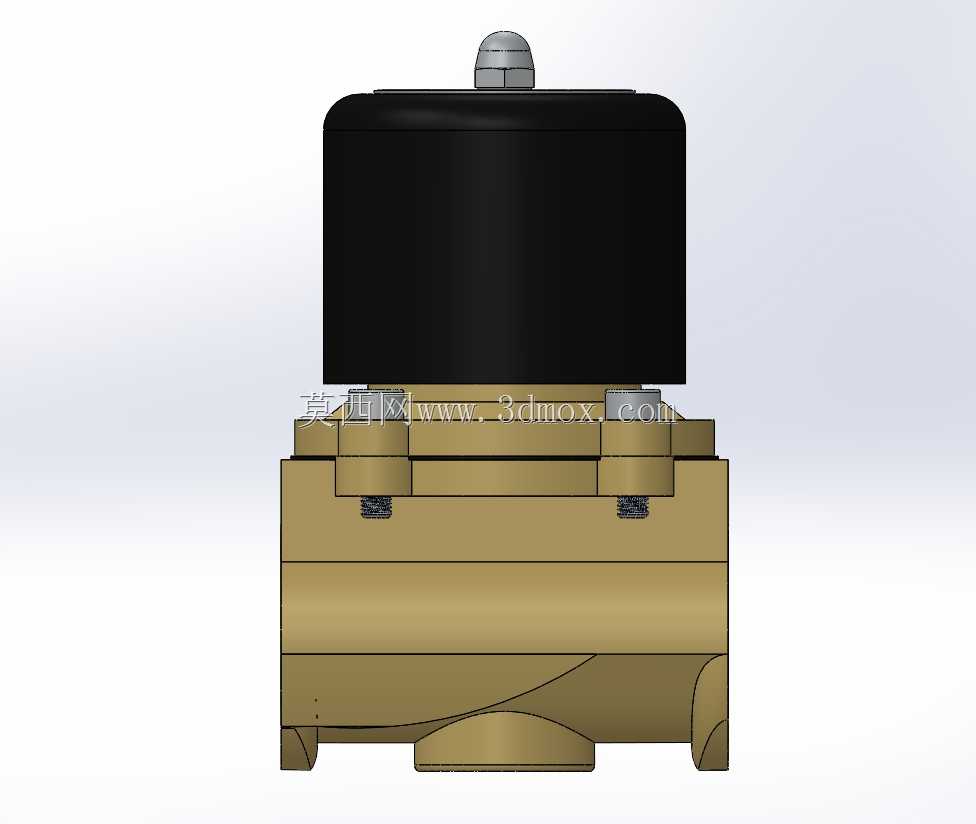

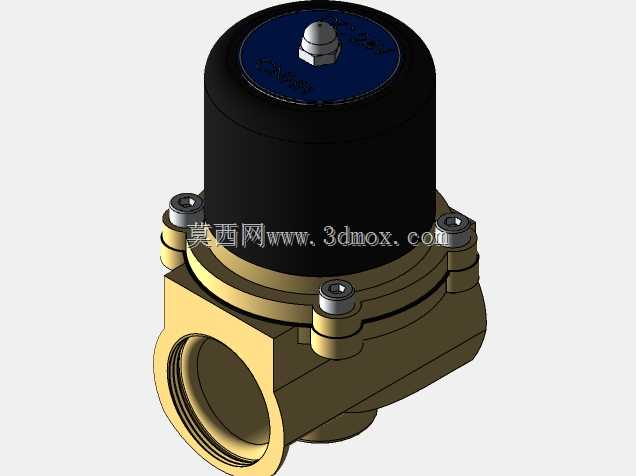

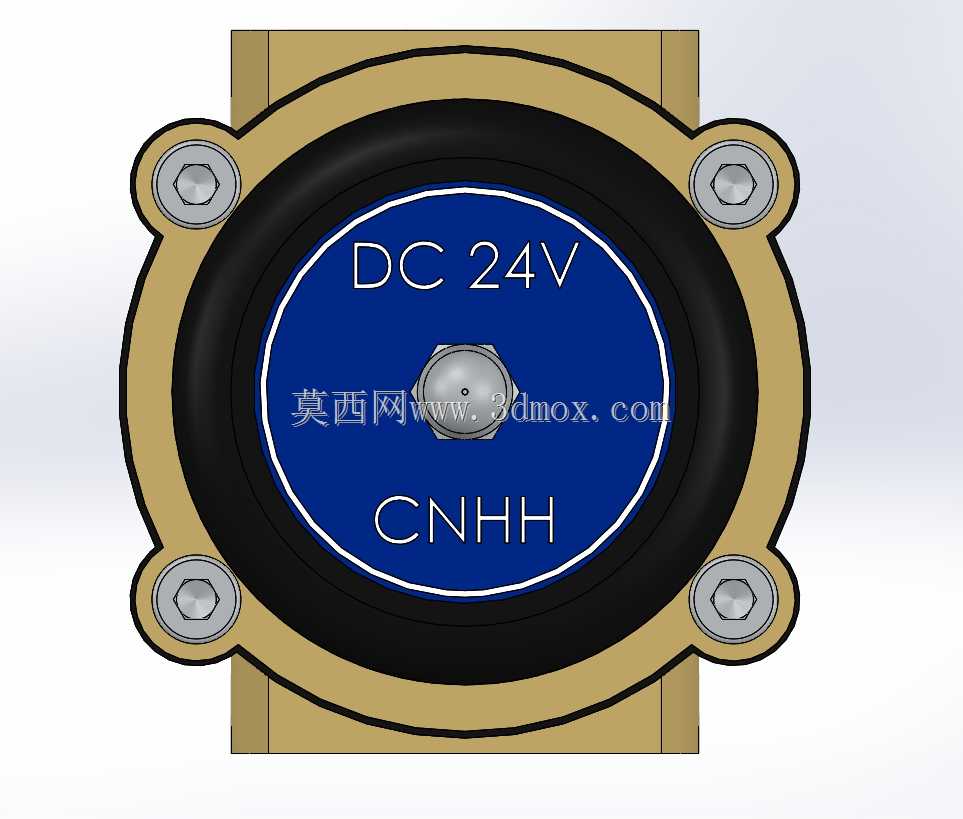

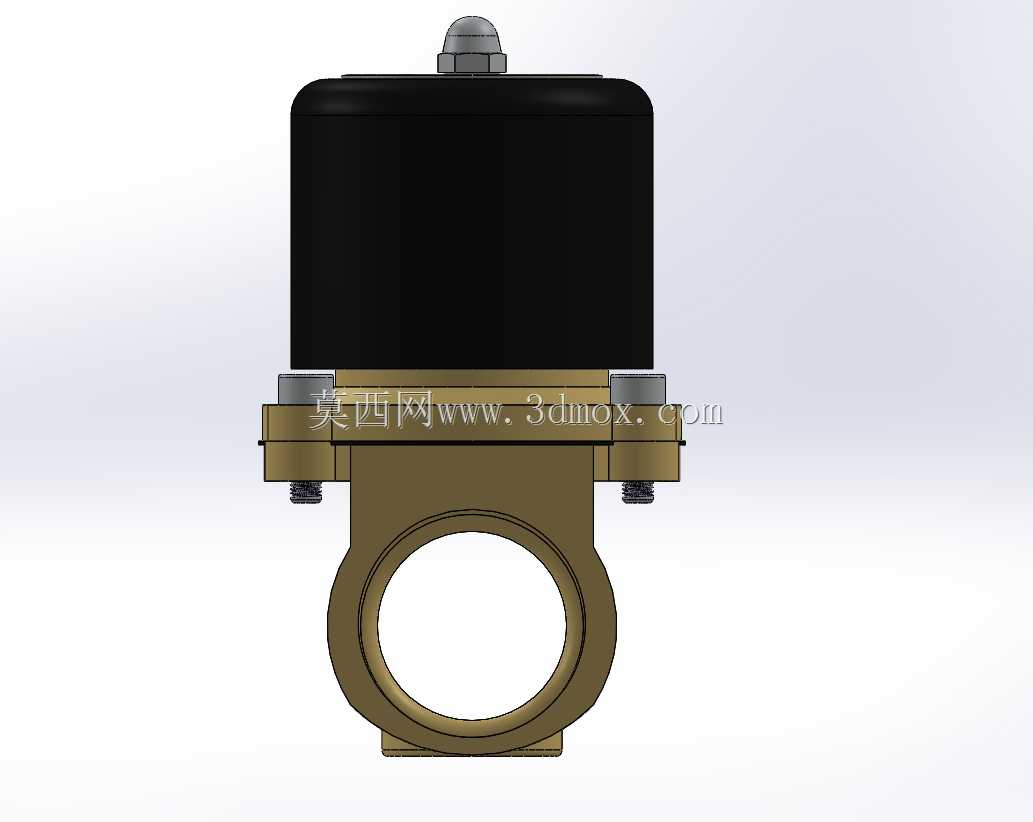

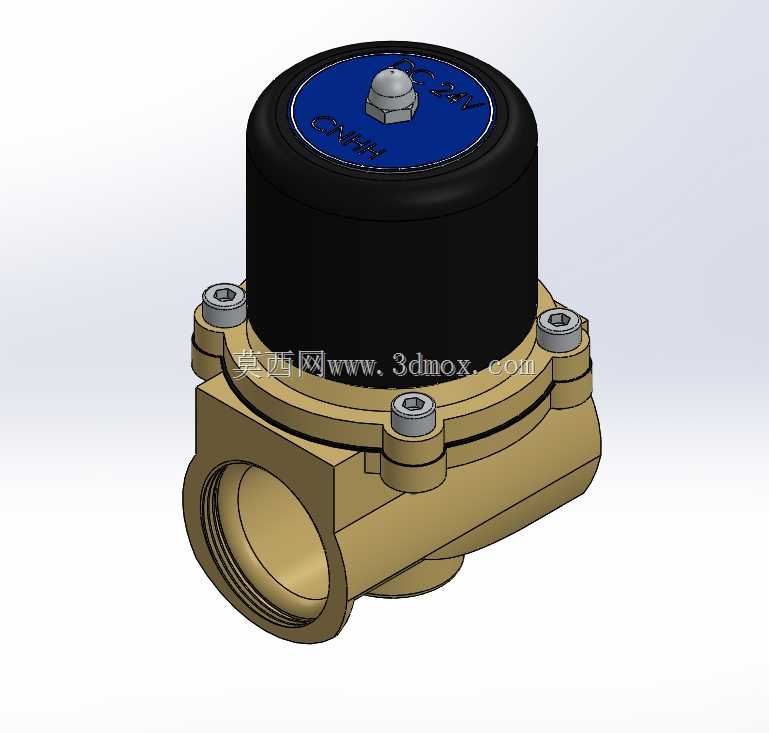

这款电磁阀主要面向民用给排水、小型液压回路、气动控制管路、园林灌溉系统、小型净水设备等场景的流体通断控制需求，作为管路系统中的电控执行元件，它可以通过24V电信号的通断快速切换管路的导通与截止状态，无需人工手动操作阀门，适配自动化程度较高的流体输送系统，能够在低压水、轻质液压油、压缩空气等洁净流体的管路中稳定工作，避免人工操作的滞后性，实现远程控制管路通断的功能。产品采用直动式膜片结构设计，通电时电磁线圈产生电磁吸力，提起内部密封膜片组件，阀门导通，流体可从阀腔内部顺利通过；断电时电磁吸力消失，膜片在弹簧弹力与流体压力的共同作用下压紧阀座密封面，阀门快速截止，截断流体通路，响应速度快，启闭动作干脆，不会出现流体渗漏的问题。阀体部分采用黄铜锻压成型，材质具备良好的抗腐蚀性能与结构强度，能够适配多数常规流体介质，同时黄铜材质的加工性能优异，可以保证接口螺纹的加工精度，降低安装时的密封难度。阀体两侧采用标准3/4英寸内螺纹接口，也就是日常俗称的六分接口，能够直接匹配同规格的金属管路、塑料管路接头，安装时无需额外定制转接头，安装边界规整，线圈部分采用圆柱形塑封结构，整体外径与阀体安装面尺寸匹配，安装后不会占用过多管路周边空间，适合在空间紧凑的设备内部管路中布置。设计过程中优先考虑了日常使用的可靠性，线圈部分采用全包塑封结构，能够阻挡日常使用中的水汽、灰尘侵入线圈内部，避免线圈短路故障；阀体与线圈的连接部位采用均匀分布的内六角螺栓锁紧，保证结合面的压力均匀，长期使用不会出现连接松动导致的外漏问题；阀体内腔的流道采用平滑过渡设计，尽可能降低流体通过时的阻力，减少阀前后的压力损失，提升流体输送的效率，同时平滑的流道也不容易滞留流体杂质，降低长期使用后杂质卡滞密封件导致的密封失效风险。在安装适配性上，这款电磁阀可以任意角度安装在水平或垂直管路上，对安装方向没有严格限制，能够适配不同布局的管路设计，线圈顶部预留了接线固定结构，方便现场布线时快速接线，降低现场安装的操作难度。
