外螺纹连接式霍尔水流量检测传感器

　　在民用净水设备、小型工业冷却循环管路、智能灌溉系统、家用热水器控水模块这类需要实时获取管路内水流量参数的场景中，这类霍尔原理的流量传感器是核心的感知部件，它不需要额外嵌入复杂的机械计数结构，仅靠流体推动内部叶轮转动，配合霍尔元件输出脉冲信号就能换算出实时流量与累计流量，相比传统的机械式流量计，没有齿轮传动带来的磨损问题，长期运行的稳定性更优，也不会因为管路内的微小杂质卡滞传动结构导致计量失准。

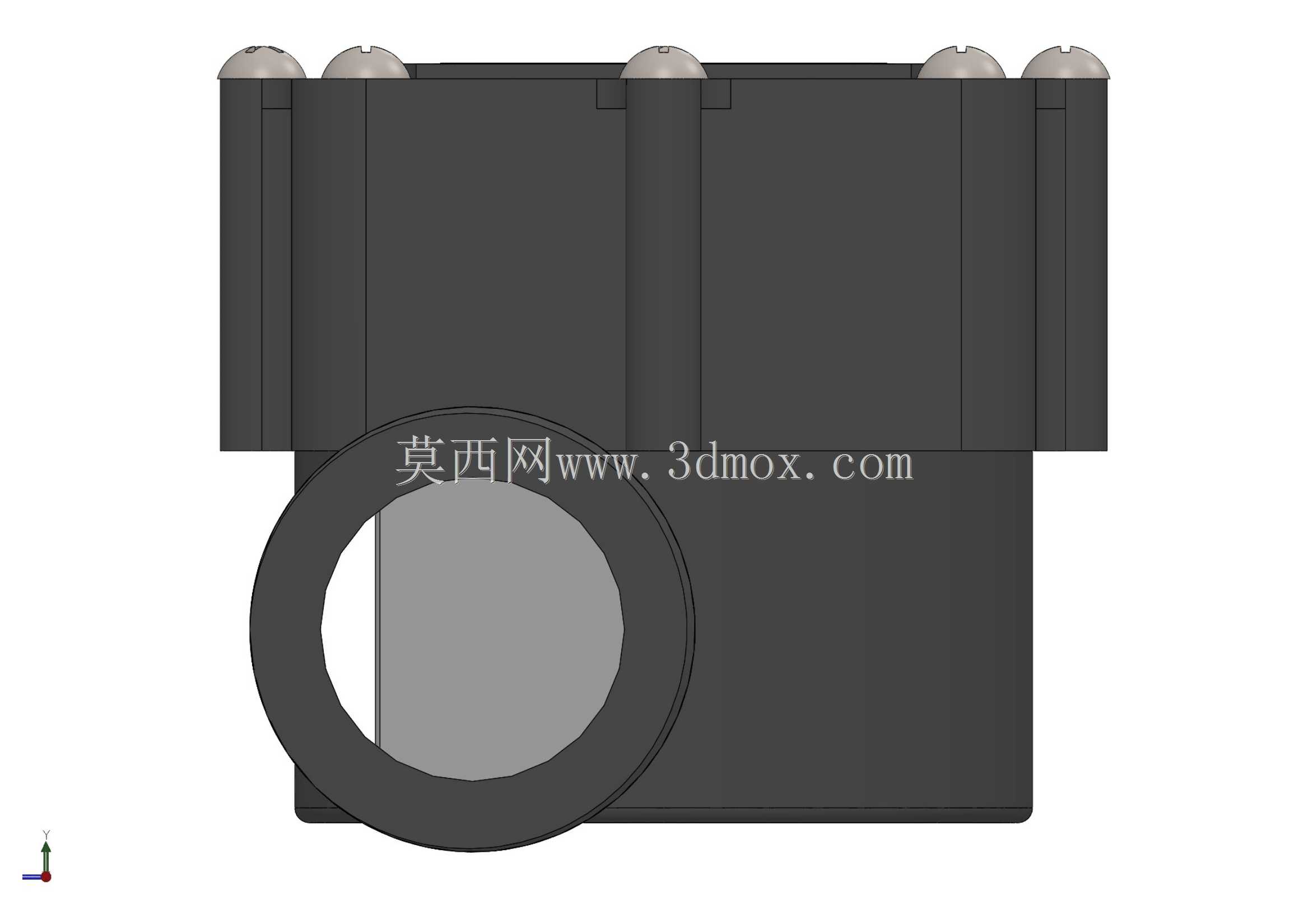

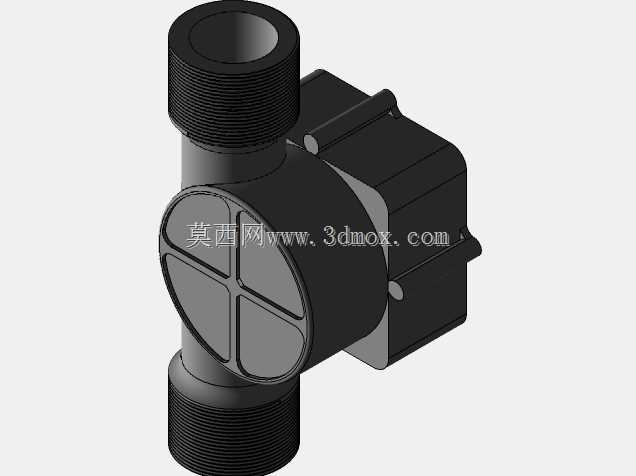

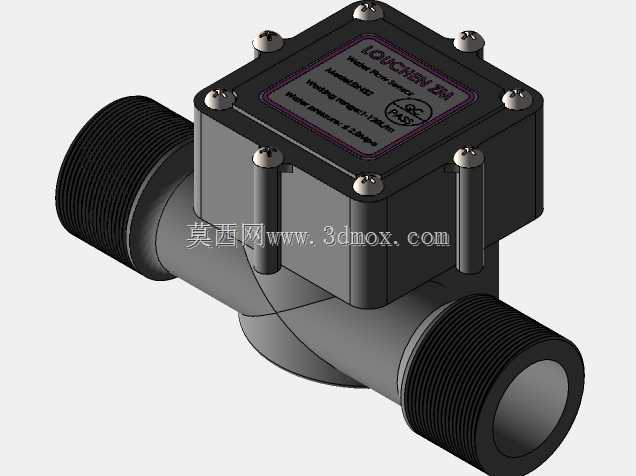

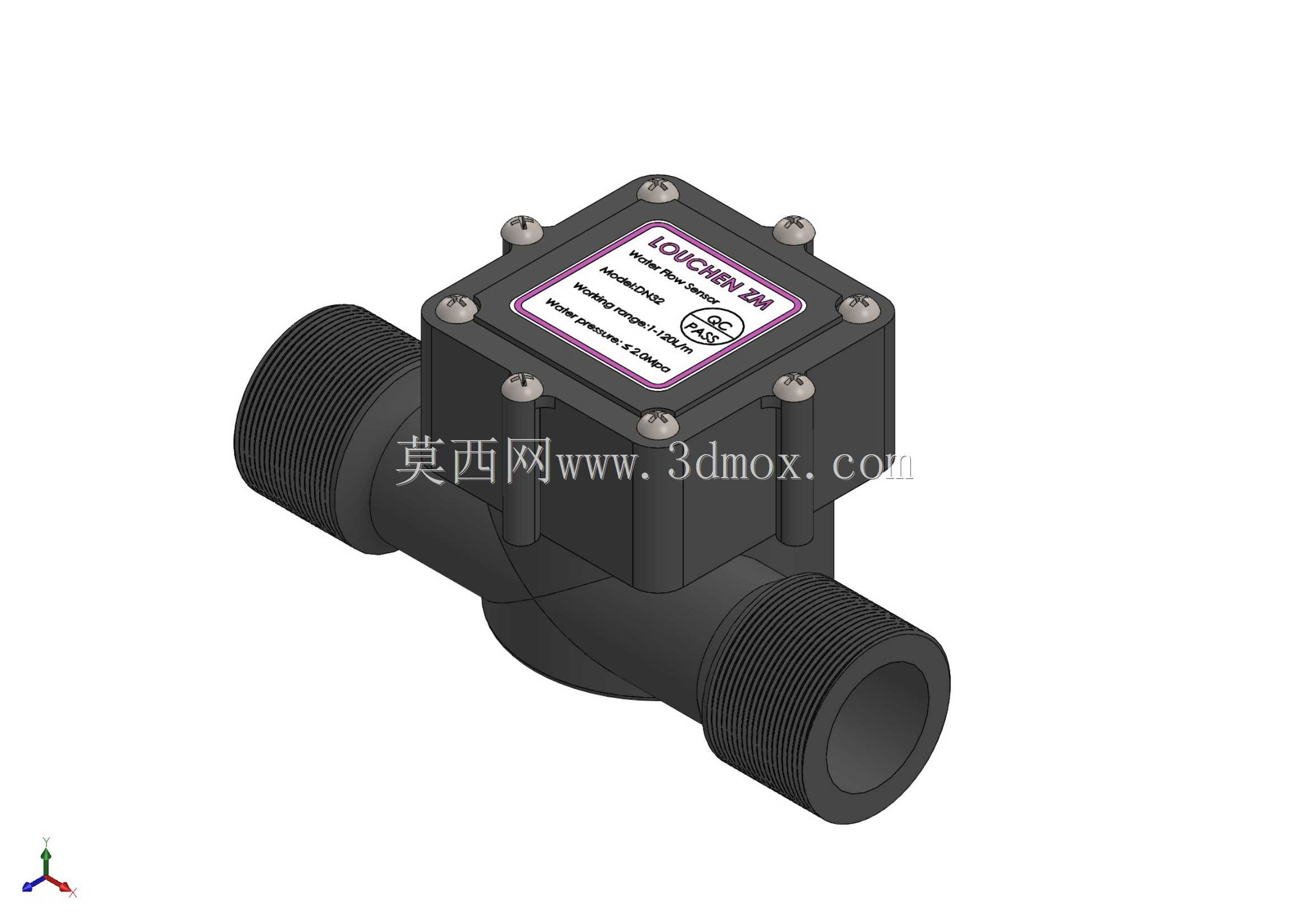

　　从结构设计来看，这款传感器采用直通式流道设计，主体上下部分通过六颗不锈钢螺丝紧固密封，上盖内部封装霍尔感应元件与信号处理电路，顶部的标签区域预留了参数标识位，标注了产品的耐压范围、流量检测区间与接线定义，方便现场安装时快速核对参数。流道部分采用等径外螺纹接口，接口处的螺纹规格适配常规的民用供水、工业小口径循环水系统的管路连接标准，安装时不需要额外加工变径接头，直接缠绕生料带即可拧入对应内螺纹的管路接头中，安装边界清晰，主体的方形上盖部分预留了足够的接线空间，不会因为管路贴近墙面或者设备侧壁导致接线端子被挤压。

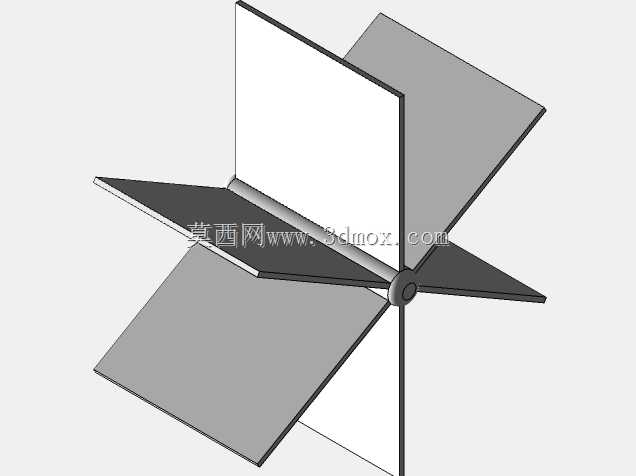

　　设计过程中首先要考虑的是流道的压损控制，直通式的流道走向避免了直角转弯带来的流体阻力，内部叶轮的转轴采用耐磨的陶瓷材质，减少长期水流冲击带来的轴部磨损，叶轮上的磁钢与上盖内的霍尔元件保持固定的感应距离，既不会因为距离太远导致信号丢失，也不会因为距离太近被流体中的铁磁性杂质吸附影响叶轮转动。外壳材质选用耐水腐蚀的增强工程塑料，能够耐受常规供水系统的水压，也不会在长期接触水的过程中析出有害物质，适配饮用水管路的使用要求。

　　在实际选型应用时，需要注意这款传感器的安装方向，必须保证流体流向与壳体上的标识方向一致，反向安装会导致叶轮反转，输出的脉冲信号无法被正确识别，同时安装位置要避开管路的急弯、变径处，尽量选择直管段位置安装，保证流态稳定，避免因为紊流导致叶轮转动不均匀，影响流量检测的精度。接线部分采用顶部出线的方式，三根线分别对应电源正、信号输出与电源地，输出的脉冲频率与流经的流量呈线性对应关系，后端的控制板只需要采集脉冲频率就能换算出实时流量，累计脉冲数就能得到累计过水量，不需要额外的信号放大电路，适配绝大多数常规的流量采集控制电路。

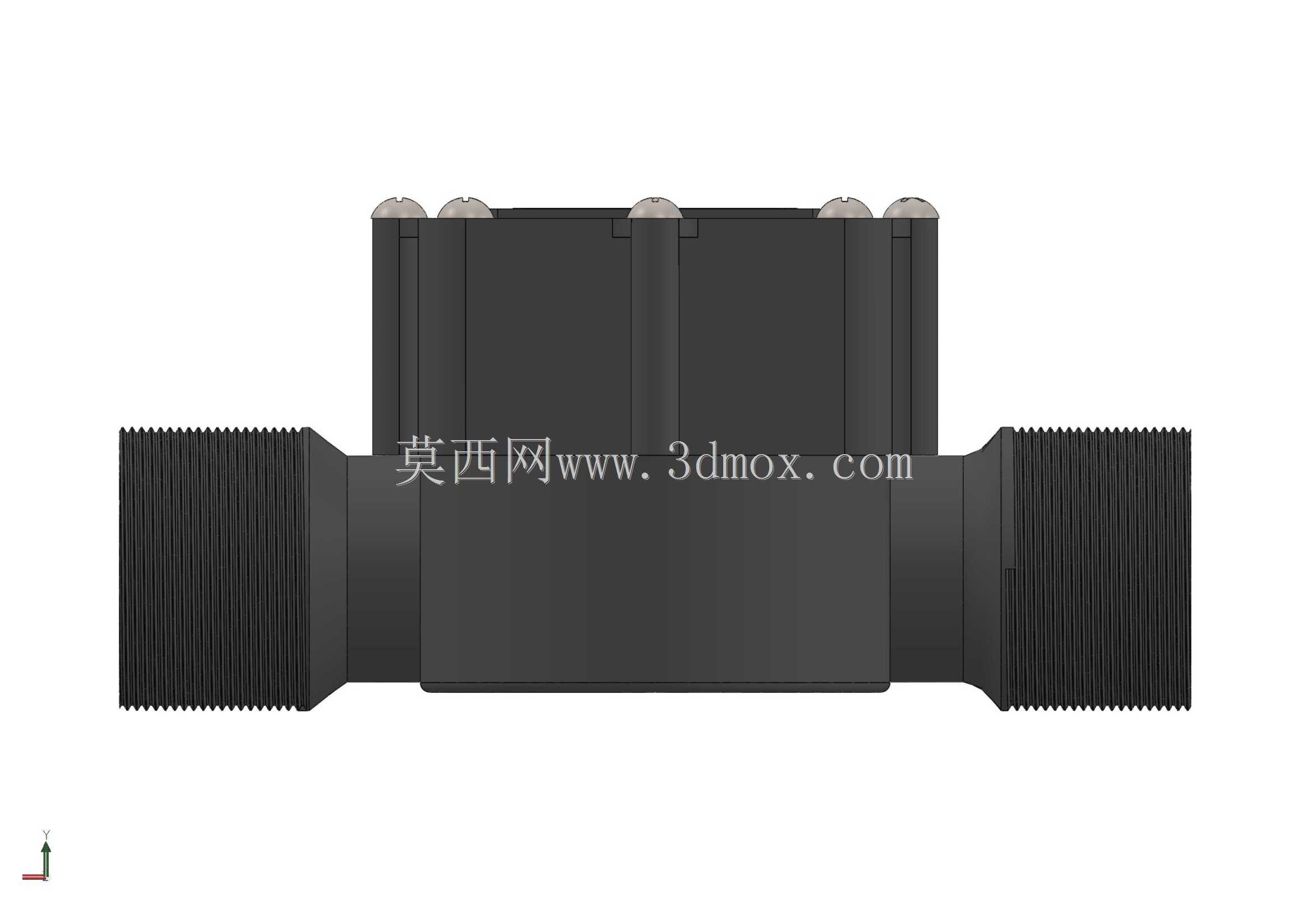

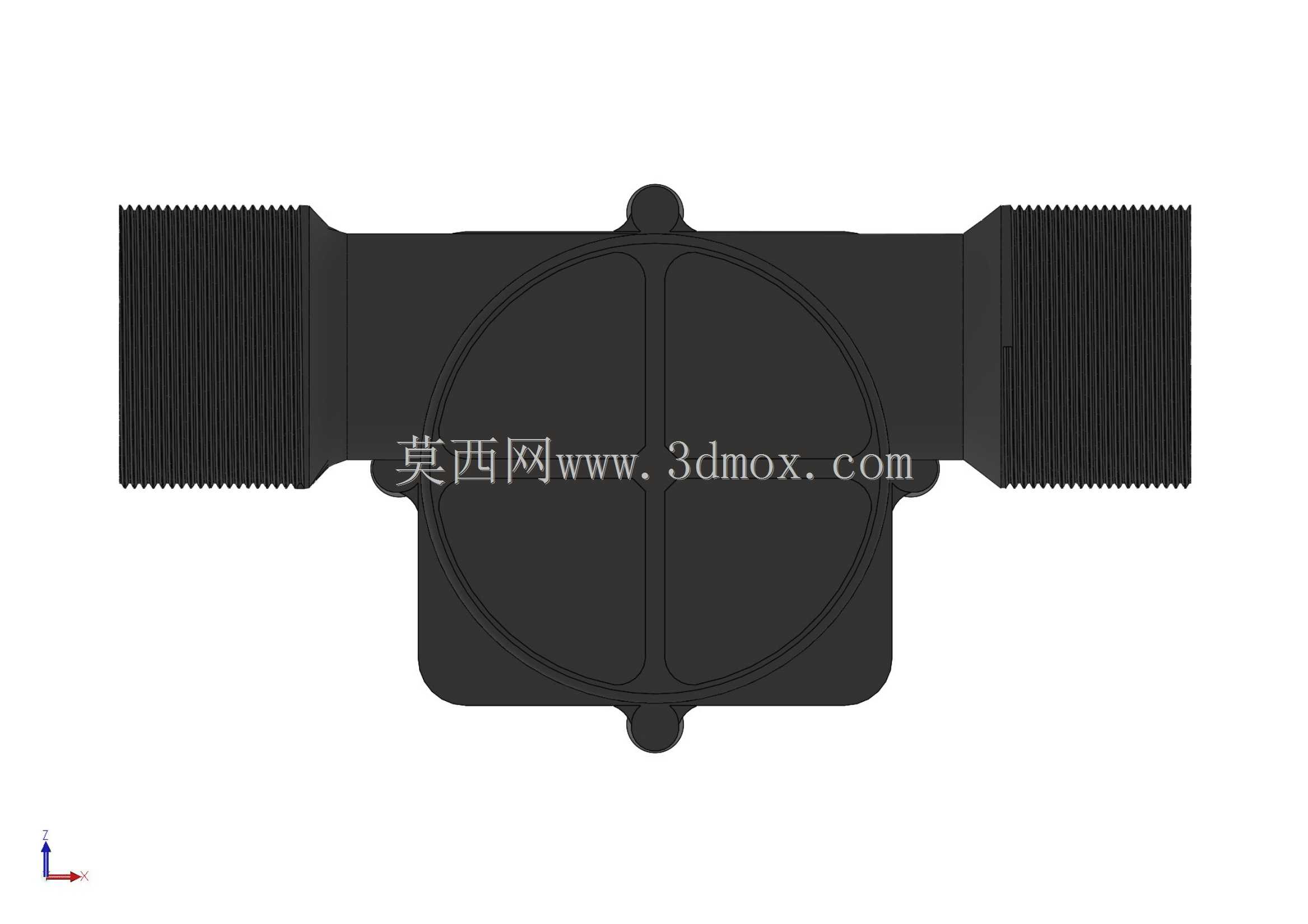

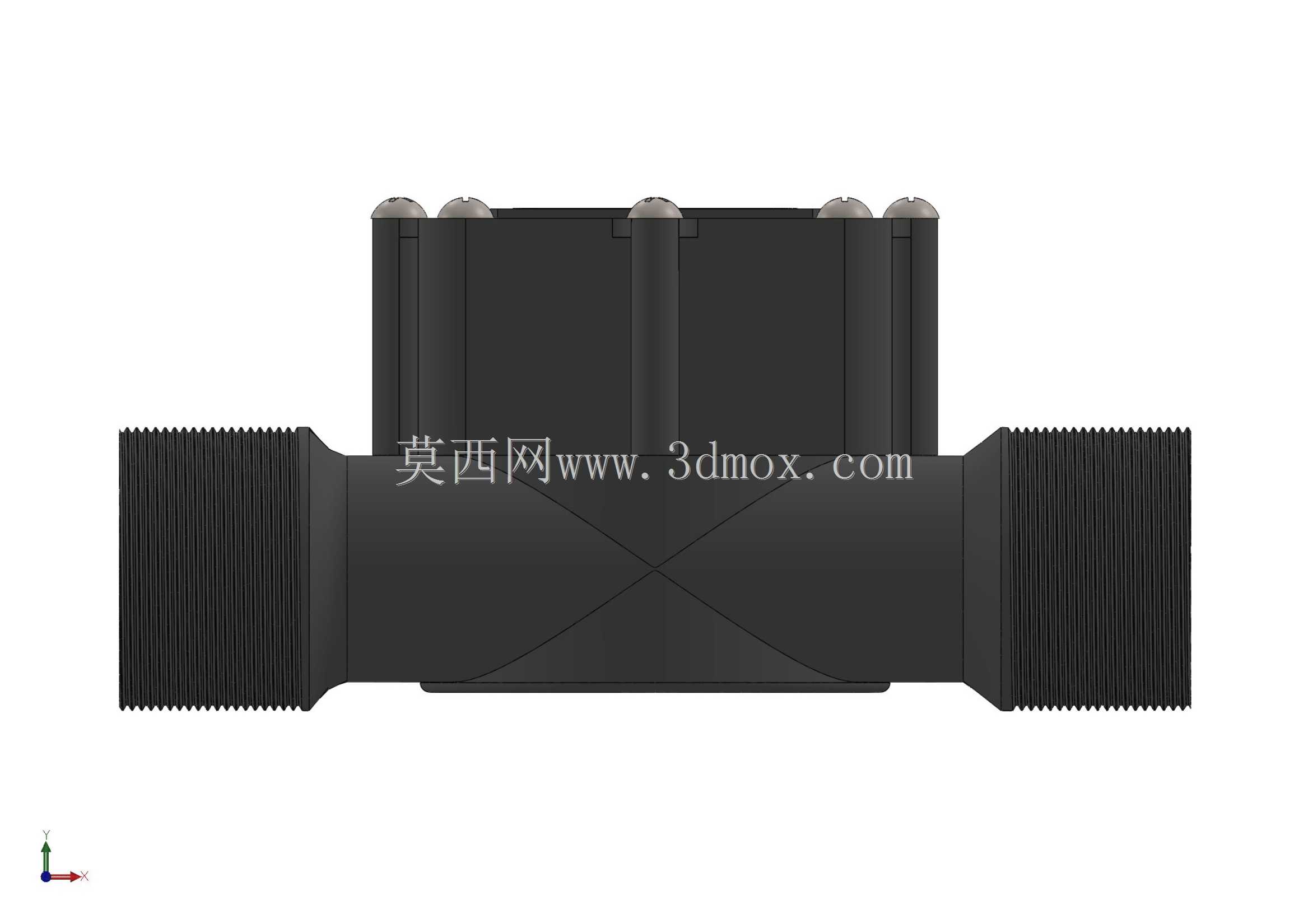

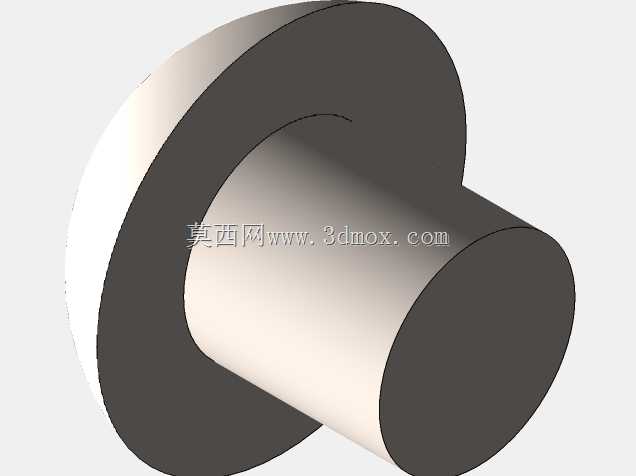

　　从安装尺寸来看，两端外螺纹的长度足够拧入常规厚度的管路接头，主体的方形外壳宽度小于两端接口的中心距，安装时相邻的管路部件不会和传感器主体产生干涉，上盖的固定螺丝采用内六角或者十字槽结构，现场维护时只需要拧开螺丝就能清理内部叶轮附着的杂质，不需要将整个传感器从管路上拆下来，维护操作十分便捷。密封结构采用端面O型圈密封，相比螺纹密封的结构，密封可靠性更高，不会因为管路震动出现渗漏问题，六颗螺丝均匀分布在上盖四周，紧固时受力均匀，不会出现单侧压紧导致的密封失效问题。

　　这类传感器在实际使用中，常见的应用场景包括净水机的滤芯寿命判断，通过累计过水量提醒用户更换滤芯；燃气热水器的水流量检测，根据进水流量大小调整燃气加热功率，保证出水温度恒定；智能灌溉系统中根据土壤湿度与流量数据调整灌溉时长，避免水资源浪费；小型工业设备的冷却循环水流量监测，当流量低于阈值时触发报警，避免设备因为冷却不足过热损坏。相比其他原理的流量检测部件，霍尔式的流量传感器成本更低，响应速度更快，输出的数字信号可以直接被单片机采集，不需要额外的AD转换电路，非常适合批量应用在民用与小型工业设备中。

　　建模过程中需要重点还原的细节包括外螺纹的牙型精度，保证模型导入装配体时能够和对应的管路接头正确配合，不会出现螺纹干涉的问题；上盖的固定螺丝位置要与下壳的螺柱位置对齐，还原实际的装配关系；内部流道的尺寸要和接口通径保持一致，还原真实的流道结构；顶部标签区域的凹槽深度要符合实际产品的标识粘贴要求，叶轮部分的结构虽然在外部不可见，但建模时也需要还原其转动空间，保证模型的结构完整性，方便后续做装配干涉检查或者流体仿真分析时使用。
