不锈钢折叠承重拉手结构设计

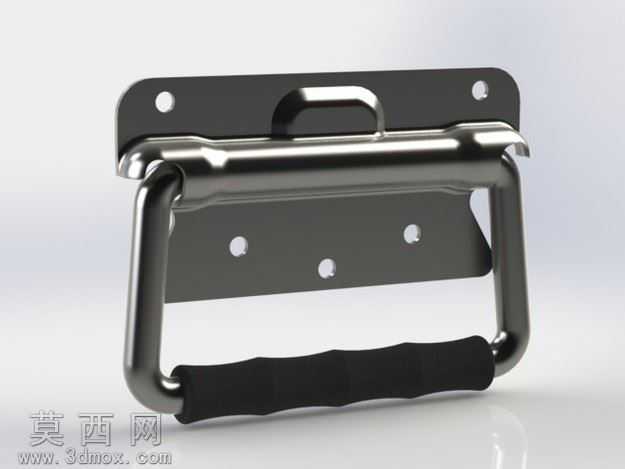

本作品为可折叠式承重拉手三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，对拉手的安装底座、转动铰接结构、握持握把三大核心模块进行了独立参数化设计，各部件间的装配间隙、转动行程均按照实际五金件的生产公差进行设定，确保模型可直接对接生产开模环节。模型渲染阶段采用Keyshot完成材质与光影调试，安装底座与U型金属架赋予304不锈钢材质，通过调整金属粗糙度、反射强度参数还原不锈钢拉丝后的哑光金属质感，握把部分赋予黑色防滑橡胶材质，模拟橡塑材质的微颗粒表面触感，场景采用柔光摄影棚布光，突出金属件的边缘高光与结构转折，清晰展现拉手的结构层次。结构设计上，该拉手采用背板安装式结构，安装背板预留四个对称分布的沉头安装孔，可适配M5规格的紧固螺丝完成与箱体、设备面板的固定连接；铰接位置采用隐藏式转轴结构，拉手闲置时可向下翻转贴合安装背板，大幅降低外凸结构占用的空间，避免搬运过程中勾挂外物，使用时可向上翻转至垂直状态，转轴处设置有限位结构，确保拉手拉起后保持稳定的受力角度，不会出现侧向晃动；U型金属架采用圆管弯折成型，管径与管壁厚度按照70公斤承重标准进行设计，弯折处做圆弧过渡处理避免应力集中，握持段套装的橡塑握把设置有符合人体工学的波浪形防滑纹理，提升握持时的摩擦力与舒适度，长时间搬运重物也不易产生滑脱、硌手的问题。设计思路围绕工业场景的实用需求展开，兼顾承重性能、空间利用率与使用手感，既满足设备搬运、重型箱柜提拿的承重要求，又通过折叠结构解决了固定式拉手外凸易磕碰、占用空间的痛点，所有结构均无复杂异形曲面，可通过冲压、弯折、铆接等常规五金加工工艺实现量产，模型同时提供STEP、IGES、STL等通用格式，可适配不同三维软件的编辑、3D打印打样需求，可直接应用于工具箱、工业设备、航空箱、重型仪器机箱等产品的配套结构设计中。
