圆形军用连接器90度出线后壳电缆夹

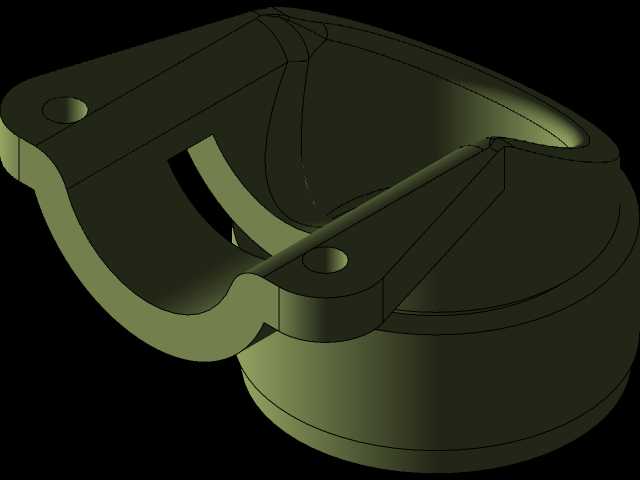

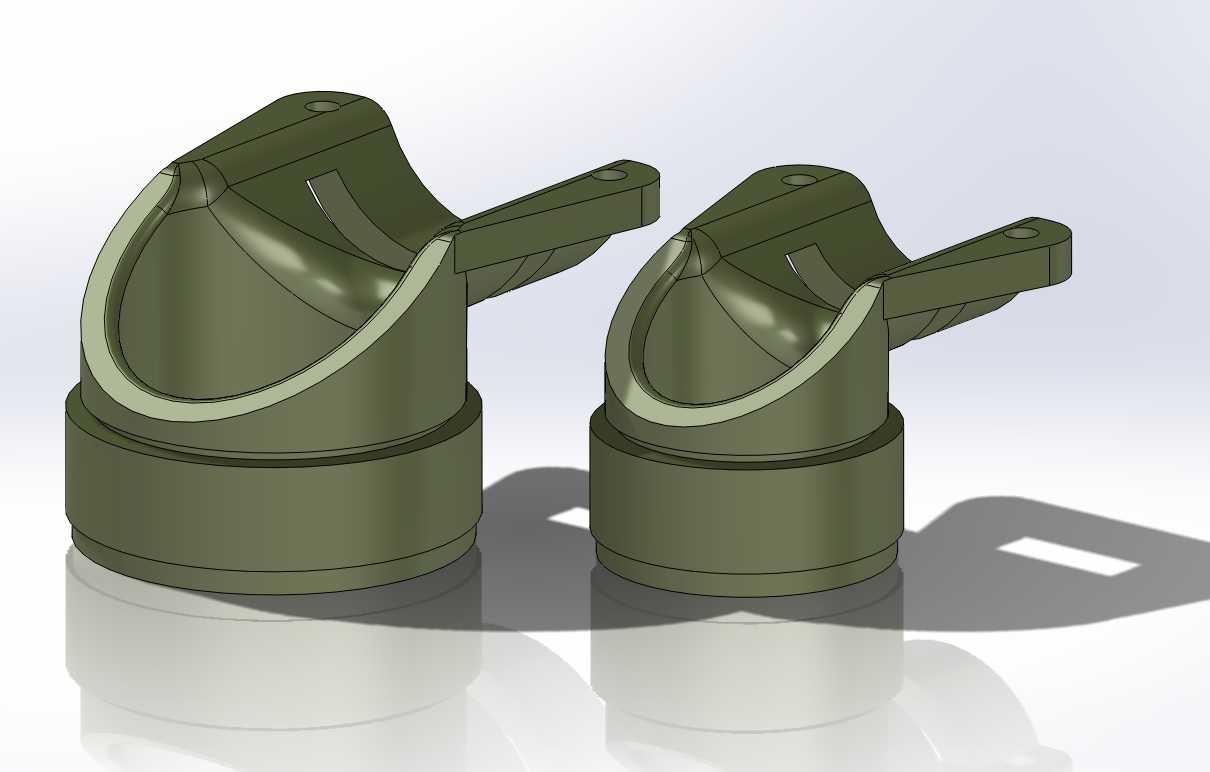

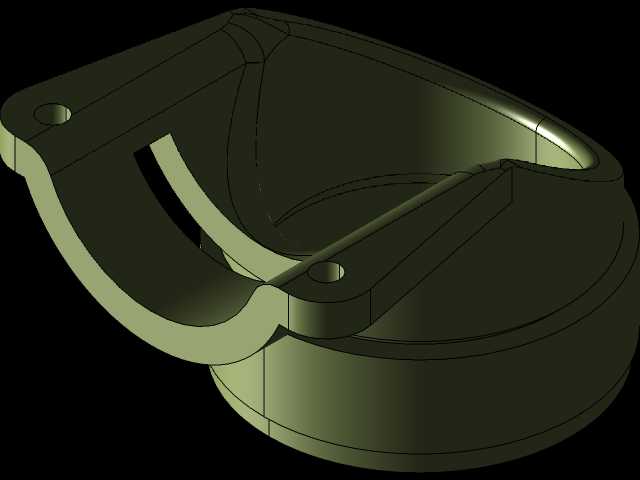

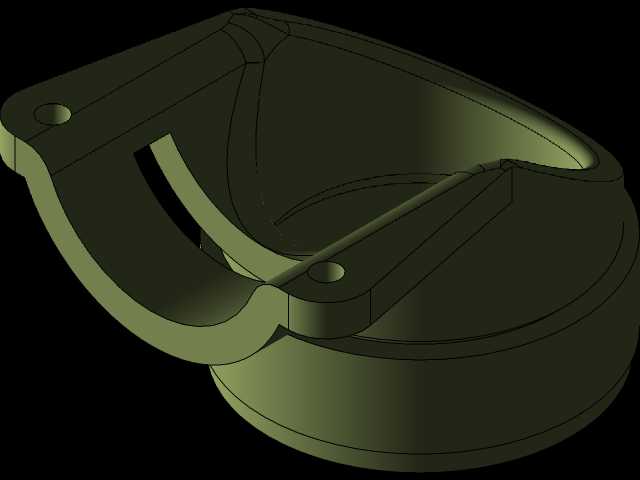

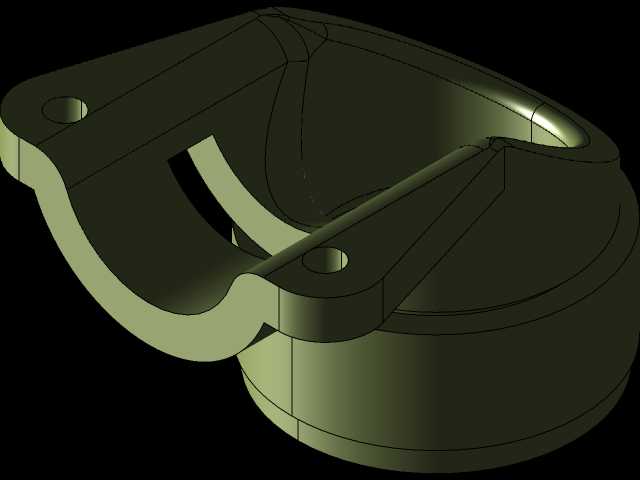

这款90度后壳电缆夹，主要适配圆形军用连接器的尾部出线防护与固定场景，在军用通讯设备、野战指挥装备、车载军用电子系统、机载信号传输单元这类对线缆固定可靠性、抗弯折性能要求极高的应用环境中，承担着线缆导向、应力释放、连接部位防护的核心作用。在实际装备使用场景里，军用圆形连接器往往需要在狭窄的设备舱内完成布线，直出式线缆会占用过多纵向安装空间，同时在装备移动、震动过程中，线缆根部反复弯折容易出现线芯断裂、屏蔽层破损的问题，直接影响信号传输的稳定性，甚至造成装备通讯中断的严重故障，这款90度转向的电缆夹，正是为了解决这类布线痛点而设计。从功能特性来看，这款电缆夹采用分体抱合式结构，安装时可以将线缆穿入夹体内部后，通过夹体侧边的安装耳配合紧固件完成锁紧，既能够牢牢夹持线缆外护套，避免线缆受外力拉扯时与连接器插针部位发生相对位移，又能顺着90度的弧形导向面将线缆平顺引出，将线缆弯折半径控制在安全范围内，杜绝直角弯折带来的线芯损伤。夹体底部的圆柱形对接结构，可以与对应规格的圆形连接器尾部精准嵌合，安装后衔接紧密，能够阻挡灰尘、水汽进入连接器内部，满足军用装备在复杂野外环境下的基础防护需求。在设计思路上，这款产品充分考虑了军用场景的使用需求，整体采用等壁厚的结构设计，既保证了夹体自身的结构强度，在承受较强外力冲击、持续震动时不会发生开裂变形，又尽可能控制了产品自身重量，不会给装备带来额外的负重负担。夹体内腔的弧形过渡面做了圆滑处理，没有尖锐棱角，避免夹持线缆时割伤线缆外护套；侧边的安装耳上预留了标准的紧固件安装孔，安装时不需要额外加工，可以直接与连接器尾部的安装位对位锁紧，装配效率高。目前这款电缆夹覆盖了适配线缆外径18和24两个常用规格，能够匹配同系列不同线径的军用圆形连接器使用，安装时只需要确认连接器尾部的对接尺寸与线缆外径，就可以直接完成装配，不需要对夹体进行二次修改。夹体的整体外形轮廓做了收窄设计，90度转向后的引出方向不会超出连接器的最大安装边界，在密集排布的连接器组中也不会和相邻的连接器、设备结构件发生干涉，能够很好地适配设备内部紧凑的布线空间，在保证固定防护效果的同时，最大化节省安装空间，非常适合舱内空间有限的军用电子设备布线使用。
