圆形连接器电缆夹后壳结构设计

这款圆形连接器后壳也就是常说的电缆夹，主要应用在工业电气连接、户外信号传输、设备电源接线等场景中，是圆形连接器实现线缆固定、防护与应力释放的核心配套部件，能够在设备布线完成后对接入连接器的电缆端部形成可靠夹持，避免线缆受拉扯、弯折时芯线与连接器插针的连接部位出现松脱、断裂，同时可以配合连接器主体形成密封防护结构，阻挡灰尘、水汽进入连接端，保障电气连接的稳定性与使用寿命。

从功能特性来看，该系列电缆夹后壳采用对称抱合式结构设计，两侧的销轴结构可以实现夹体的开合动作，安装时先将夹体打开套入电缆外护套，再将夹体与连接器后段的安装基座对位扣合，通过两侧的锁紧销轴完成固定，无需额外的复杂紧固件，现场装配效率较高。夹体内腔与对应规格的圆形连接器基座尺寸匹配，抱合后可以紧密贴合电缆外被，既能够承受一定的轴向拉拽力，也可以限制电缆在连接端的弯折角度，避免芯线在长期微动磨损下出现接触不良的问题。

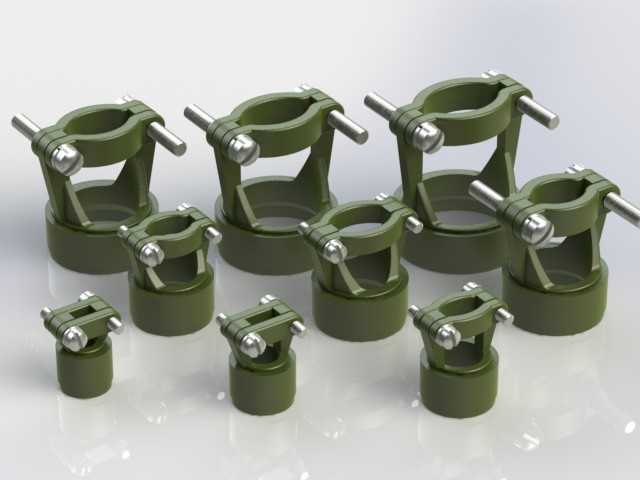

设计过程中，该系列产品覆盖了08至24的全尺寸规格，不同规格的夹体内径、基座安装直径、整体高度都做了对应匹配，能够适配不同线径的电源电缆、信号电缆，满足不同电流等级、信号传输要求的连接器配套需求。外形上采用军绿色硬质氧化表面处理，具备较好的耐磨与抗腐蚀性能，能够适应车间、户外设备等相对复杂的使用环境；夹体的支撑框架做了镂空减重设计，在保证结构强度的前提下减少了材料用量，同时降低了整体重量，不会给连接器连接端带来额外的负重负担。安装边界方面，每款规格的夹体都对应统一的连接器安装接口尺寸，可与同规格的圆形插头、插座直接适配，不需要额外做结构修改，夹体开合的活动间隙经过精准控制，扣合后不会出现松动旷量，两侧的销轴端头做了圆弧过渡处理，安装时不会划伤电缆外护套，也能避免安装人员被尖锐边角划伤。
