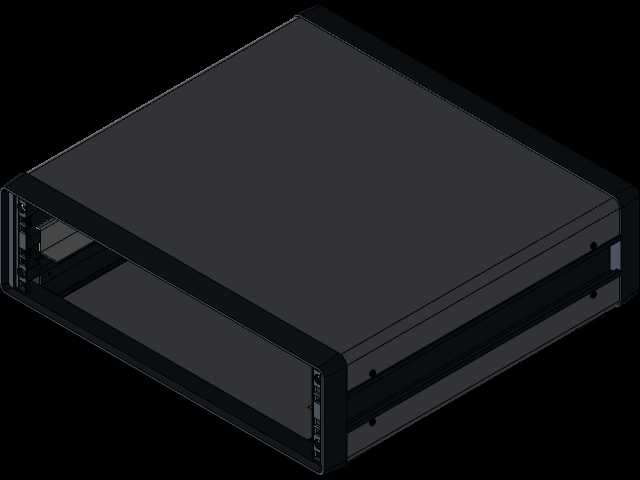

施罗夫19英寸3U机架式设备机箱结构

在工业电气集成、工控系统部署、测试测量设备配套以及通讯机房设备安装场景中，标准化机架式安装的设备外壳是保障设备适配通用机柜、实现规整布线与稳定防护的核心载体，这类19英寸机架规格的机箱，是工业领域沿用多年的通用安装标准，能够适配绝大多数标准19英寸服务器机柜、工控机柜以及通讯机柜的安装立柱，无需额外定制转接结构即可完成快速部署。这款3U高度的机箱外壳，主要用于容纳各类19英寸机架式安装的电气设备，包括工业测控模块、通讯传输单元、信号处理设备、嵌入式工控主机等，能够为内部的电路板、功能模块、接线端子提供可靠的物理防护，隔绝外界灰尘、轻微磕碰以及非授权触碰对内部器件的影响，同时金属壳体本身具备良好的电磁屏蔽效能，可减少外界电磁干扰对内部精密电路的影响，也能避免内部设备的电磁信号向外泄漏影响周边其他设备运行。从设计思路来看，这款机箱完全遵循19英寸机架安装的通用规范，3U的高度对应标准机架的安装空间单位，单U高度为44.45mm，3U总高度为133.35mm，能够在机柜内占用固定的垂直安装空间，方便用户提前规划机柜内的设备排布与空间分配。机箱提供了三种不同的深度规格可选，分别为500mm、400mm、300mm，能够适配不同深度的机柜安装需求，也能匹配不同长度的内置功能模块，用户可以根据自身内置设备的尺寸、机柜的可用深度灵活选择对应规格，无需额外对机箱进行裁切改造。机箱的结构采用分体式组装设计，上下盖板与侧边框通过紧固件连接，拆装便捷，方便用户在设备组装、后期维护时快速打开壳体完成内部模块的安装、调试与更换；前面板区域预留了标准的机架安装固定孔位，可直接通过机柜螺丝固定在机柜的前后立柱上，安装后结构稳固，能够承受内置设备的重量，不会出现下垂、松动的问题。机箱边角做了圆弧过渡处理，既避免了尖锐边角在安装搬运过程中划伤操作人员，也提升了整体外观的规整度；底部预留了脚垫安装位，当设备不需要上机柜、作为桌面式设备临时使用时，安装脚垫即可放置在工作台面，避免壳体底部与台面摩擦刮花，同时起到防滑减震的作用。在安装边界方面，这款机箱的宽度严格遵循19英寸机架的安装尺寸要求，安装孔位间距符合通用标准，可兼容不同品牌、不同承重规格的标准机柜；不同深度的规格对应不同的前后安装距离，用户在机柜内布置设备时，可根据机箱深度预留对应的走线空间，方便电源线、信号线的接驳与整理，保障机柜内部布线规整，提升后期维护的便利性。机箱的内部预留了通用的安装螺柱与导轨槽位，用户可以直接将固定好元器件的安装板固定在机箱内部，也可以选配配套的内部导轨实现模块的抽拉式安装，进一步提升设备调试与维护的便捷性。
