多规格SolidWorks工程图模板配置方案

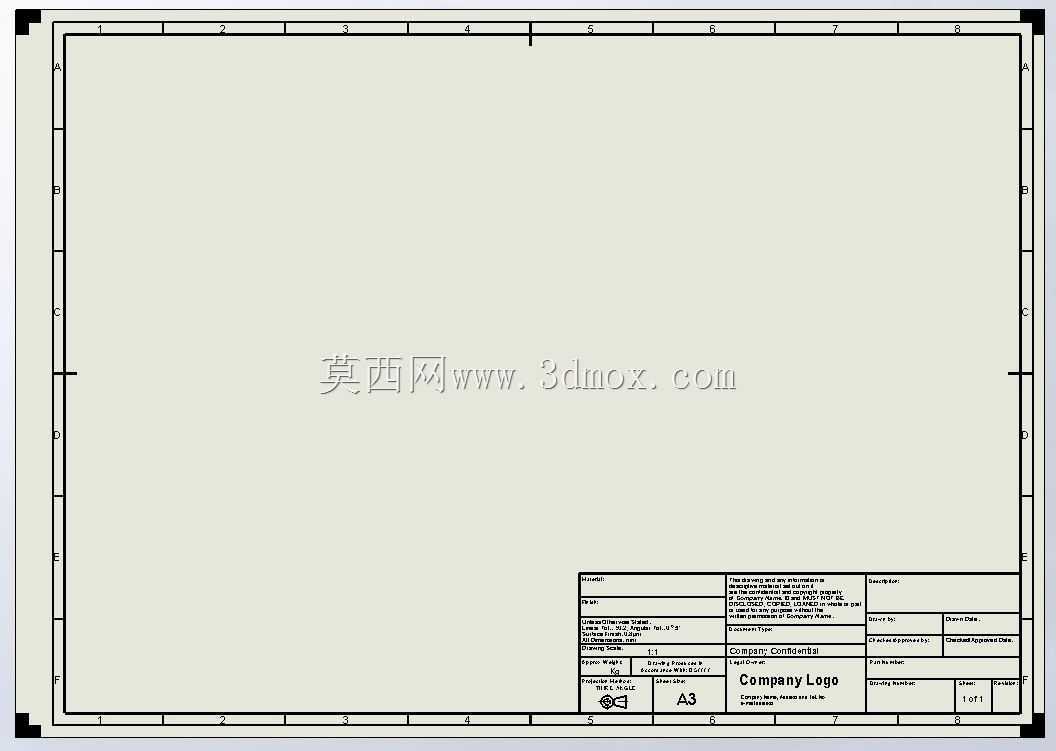

在日常机械设计出图环节，不少工程师都会遇到图框重复绘制、标题栏信息手动填写出错、BOM表格式不统一的问题，这套覆盖A0、A1、A2、A3、A4L、A4P全幅面的工程图模板，就是针对车间加工、装配校验、外协交付等不同场景的出图需求做的标准化配置。从实际使用场景来看，零件建模完成后转工程图时，直接调用对应幅面的模板，不需要再手动调整图框边界、装订边距，所有幅面的图框都严格遵循机械制图国标要求，标题栏位置、明细栏预留区域都提前做了锚点绑定，不会出现缩放后位置偏移的问题。设计这套模板的时候，特意把零件、装配体两类出图场景做了区分，零件图模板预留了表面粗糙度、形位公差的常用标注样式预设，装配图模板则提前绑定了BOM表的自动生成规则，焊件模块的出图模板也单独做了配置，切割清单的属性列已经和焊件轮廓的自定义属性做了关联，不需要出图时再手动增减列项。属性配置上，模板把常用的零件名称、材料、重量、图号、比例这些字段都和模型的自定义属性做了双向关联，建模时在模型属性里填写的信息，转工程图时会自动填充到标题栏和BOM表对应位置，不会出现手动填写时的错漏，也避免了改图时漏改标题栏信息的问题。很多工程师容易忽略的焊接件特性、修订记录栏，这套模板也做了预留，修订栏的位置、序号标注规则都符合工厂内部图纸变更的管理要求，不需要每次出图再单独绘制修订区域。从安装配置的角度来说，只需要把模板文件放到软件对应的模板目录下，把绘图标准、图纸格式的路径指向对应文件夹，新建工程图时就能直接调用，不需要每次重新加载格式文件。实际生产中，外协加工、车间装配、质量检验环节对图纸的格式要求各有不同，这套模板的BOM表支持按序号、按类别两种排序方式，也预留了自定义属性的扩展位，企业可以根据自身的编码规则调整属性字段，不需要重新搭建模板框架。图框的边界预留了足够的装订位置，打印时不会出现边框被裁切的问题，不同幅面的标题栏位置都统一在右下角，符合一线操作人员的看图习惯，不会因为幅面变化找不到标题栏信息。
