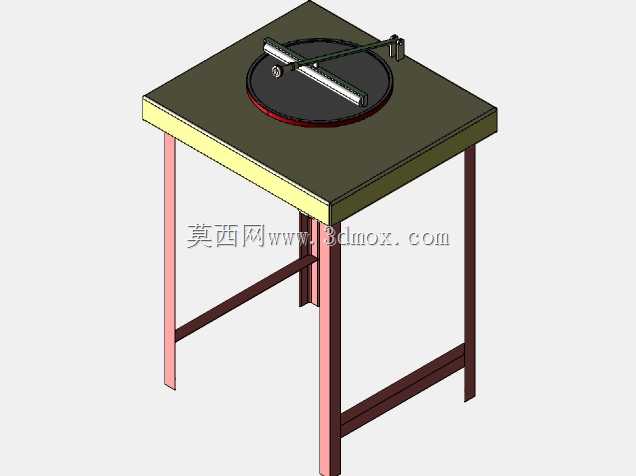

桌面式手动制版作业设备结构设计

这款手动制版设备主要面向中小批量印刷制版、丝网制版前期的定位修版作业场景，适配小型印刷作坊、院校印刷实训工坊、打样工作室的日常制版需求，可完成印版的手动定位、修刮、对位校准等核心作业工序，无需外接动力气源或电源，依靠纯手动操作即可完成全流程作业，对作业场地的配套设施要求极低，适合空间有限、产能规模不大的制版作业场景使用。设备整体采用桌式落地结构，主体支撑框架采用方管型材焊接成型，四条支撑腿搭配横向拉结的加强横梁，保证作业过程中台面不会出现晃动偏移，台面采用平整的硬质耐磨板材制作，表面平整度控制在0.1mm每米范围内，避免因台面形变导致印版放置不平、对位偏差的问题。台面中心设置可水平旋转的圆形印版承载转盘，转盘边缘设置防滑限位圈，可适配不同尺寸的圆形、方形印版放置，转盘可360度自由旋转并带阻尼锁定结构，作业人员无需挪动印版或变换站位，只需转动转盘即可调整印版的作业角度，大幅降低手动制版过程中反复挪动印版的劳动强度。转盘上方设置可摆动的横向操作臂，臂身带有可滑移的作业刀具夹持座，可夹持修版刀、刮墨刀、定位针等不同制版工具，操作臂的摆动半径覆盖整个转盘作业区域，夹持座可沿臂身横向滑动，配合转盘的旋转动作，可覆盖印版表面的所有作业点位，无需额外加装辅助定位工装即可完成全幅面的制版操作。设备整体安装边界控制在800mm见方的占地范围内，台面高度设置为850mm，符合成年人站立作业的人体工程学高度，长时间作业不易产生疲劳，支撑腿底部可加装可调脚垫，适配不平整的地面安装，保证台面始终处于水平状态。设计过程中优先考虑手动作业的操作便利性，所有活动部件均采用无动力阻尼结构，没有复杂的传动或电控组件，后期维护成本极低，日常使用仅需定期对转盘转轴、操作臂铰接点加注润滑脂即可长期稳定使用，设备整体结构简单可靠，没有易损的精密零部件，即使非专业人员也可完成日常的维护保养作业。作业时可将待处理的印版平稳放置在中心转盘上，锁定转盘后调整操作臂位置即可开展修版、涂胶、对位等作业，需要调整作业角度时解锁转盘转动至合适角度后重新锁定即可，整个操作流程无需复杂培训，新入职作业人员经过简单讲解即可上手操作，有效降低小型工坊的人员培训成本。
