曲面连续性对比塑料件结构参考模型

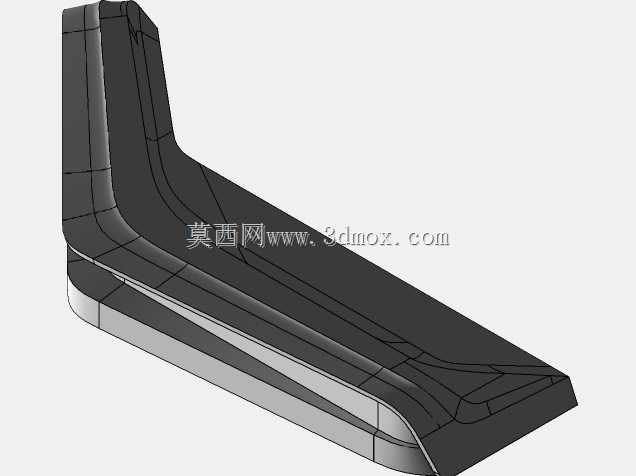

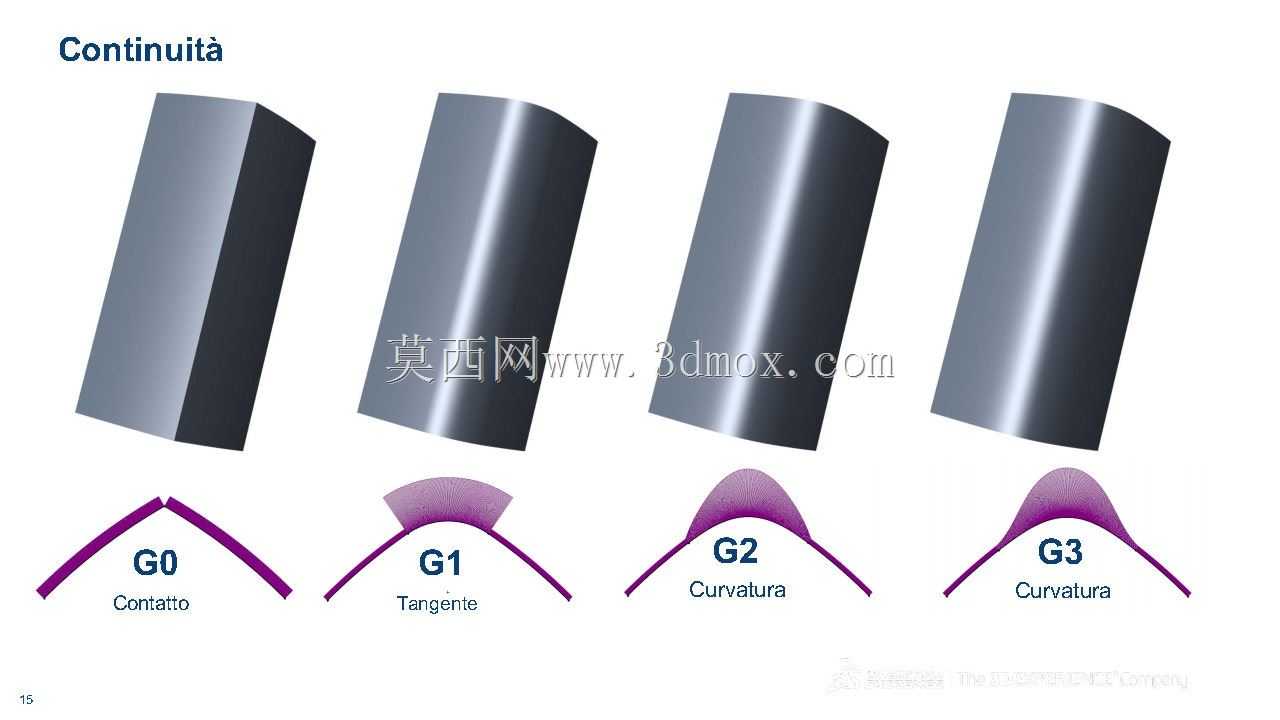

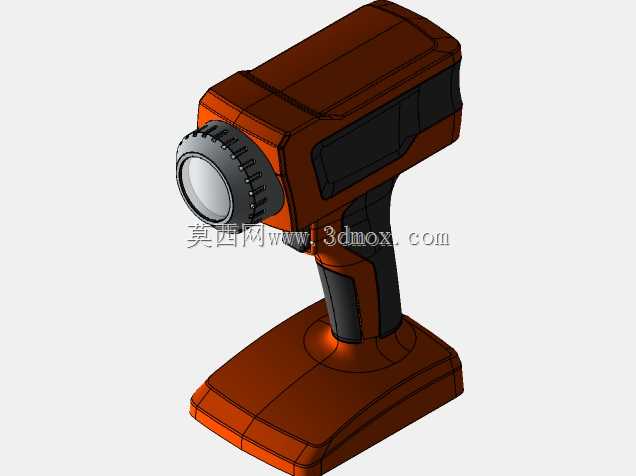

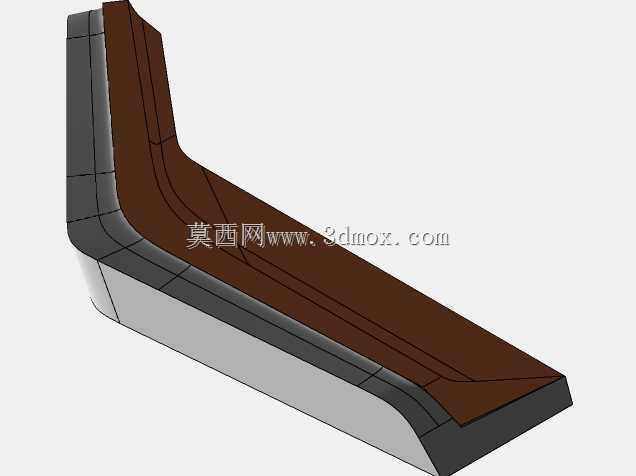

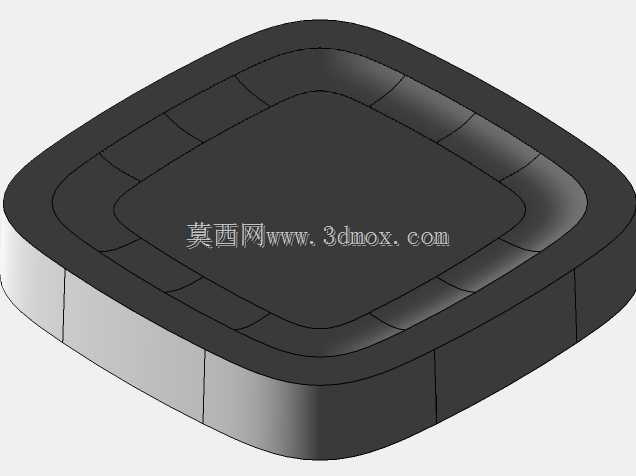

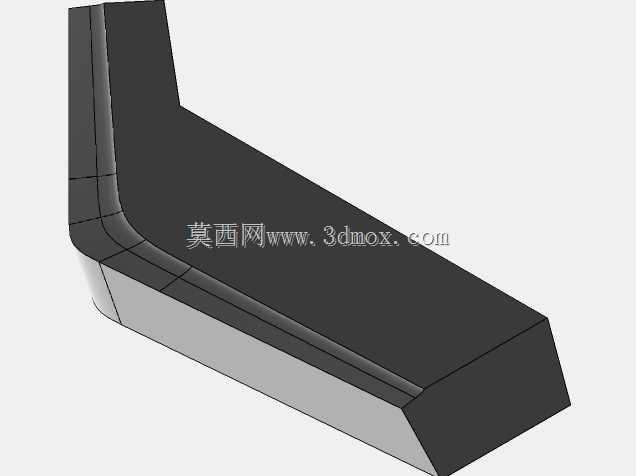

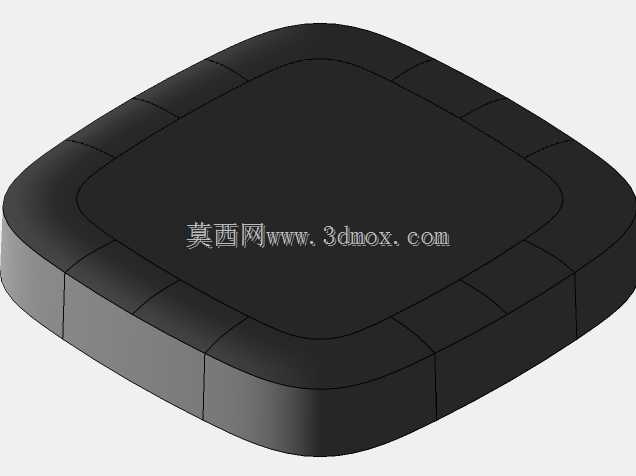

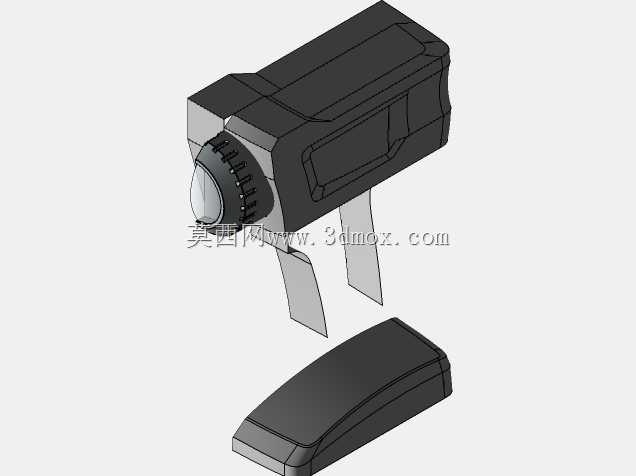

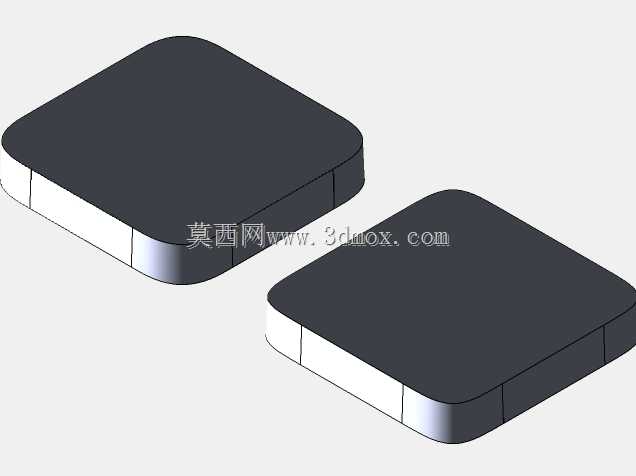

该模型聚焦塑料产品设计中核心的曲面连续性差异展示，面向塑料件结构设计、外观曲面开发的实际应用场景，为从事消费电子外壳、汽车内饰塑料件、日用塑料制品开发的结构工程师提供直观的曲面过渡效果参考。在实际的塑料产品开发流程中，不同的曲面连续等级直接决定了产品的外观质感、成型难度、装配匹配精度以及后续表面处理的最终效果，是塑料件结构设计阶段必须明确的核心设计指标。模型通过四组同基础轮廓的柱面结构，分别对应G0位置连续、G1相切连续、G2曲率连续、G3曲率流连续四种典型的曲面衔接状态，每组结构都将曲面衔接位置的截面轮廓做了放大展示，能够让设计者直观观察不同连续等级下曲面的光影过渡差异、截面曲率变化规律。从实际产品用途来看，G0连续的曲面衔接仅保证两个曲面在边界位置的位置重合，衔接处存在明显的折角，这类结构仅适用于对外观没有要求的内部支撑塑料件，折角位置需要设计足够的脱模斜度，避免注塑成型过程中出现粘模、应力集中开裂的问题，安装边界上这类结构的衔接棱边需要预留0.1-0.2mm的圆角间隙，避免装配时出现棱边干涉。G1相切连续的曲面保证衔接位置的切线方向一致，曲面过渡没有明显折角，但曲率存在突变，这类结构多用于普通功能件的外观面，能够满足基础的外观要求，光影过渡时会在衔接位置出现明显的光影截止带，注塑成型时该位置的熔体流动速率会出现小幅波动，需要在模具设计时对应调整浇口位置，避免衔接位置出现熔接痕。G2曲率连续的曲面在衔接位置保证曲率大小一致，曲面光影过渡顺滑无明显边界，是目前主流消费类塑料外观件的常用设计标准，这类曲面的成型稳定性更好，表面喷涂、电镀等后续处理的良率更高，安装边界上这类曲面的配合间隙可以控制在0.05mm以内，能够实现均匀的装配缝隙效果。G3曲率流连续的曲面进一步保证曲率变化率的连续，曲面的光影过渡更加自然柔和，多用于高端外观塑料件的设计，这类曲面的建模难度更高，对模具加工的精度要求也更严格，能够实现类似金属质感的高光表面效果。整个模型的设计思路完全围绕塑料件开发的实际需求展开，没有冗余的装饰结构，所有展示结构都对应实际设计中的选型判断标准，能够帮助设计者快速建立不同曲面连续等级的直观认知，在实际项目中根据产品的定位、成本要求、工艺能力选择合适的曲面连续等级，平衡产品外观效果与开发生产成本，避免过度设计带来的模具加工成本上升、成型良率下降问题，同时也能避免连续等级不足导致的产品外观质感达不到设计要求的问题。
