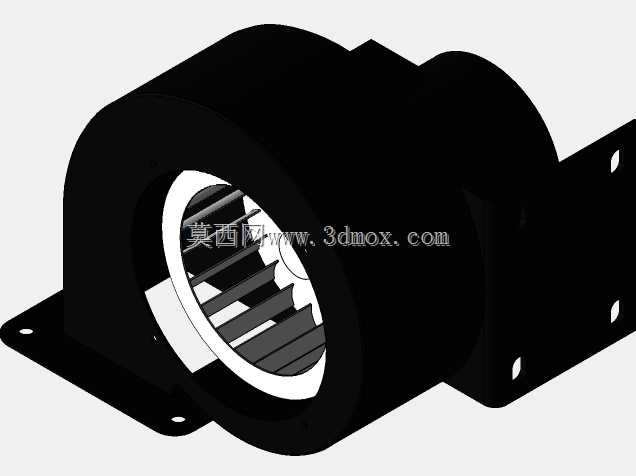

DE100径流式涡轮结构设计方案

这款DE100规格的径流式涡轮，是面向中小功率通风、流体增压场景开发的核心功能部件，在工业通风散热、小型动力增压、设备风道引流等场景中有着广泛的应用空间。在实际生产作业场景里，这类径向涡轮既可以配套小型工业设备的散热风道，为电控柜、小型动力单元提供持续的定向气流带走运行积热，也可以作为微型涡轮增压单元的核心叶轮，适配小排量动力设备的进气增压需求，还能嵌入专用通风设备的风路结构，完成定向气流的输送与风压调控，是流体输送、热管理类设备中不可或缺的核心做功部件。从功能特性来看，这款径流式涡轮采用径向进风、侧向出风的流道设计，相较于传统轴流叶轮，能够在有限的安装空间内提供更高的输出风压，适配风阻较大的密闭风道场景，叶片型线经过流体力学优化，在额定转速下运行时气流扰动更小，动平衡表现优异，能够有效降低运行过程中的振动与气动噪音，长时间连续运行的稳定性更强。在设计思路层面，这款涡轮的整体结构围绕紧凑安装、高效做功的核心需求展开，轮毂部分采用等强度锥面过渡设计，既能够保证叶片根部的连接强度，避免高速旋转下的应力集中问题，也能减少轮毂区域的无效流道占比，提升气流通过效率；叶片采用等厚圆弧型线设计，在保证成型工艺性的同时，精准匹配径向流道的气流走向，减少气流在叶片表面的分离损失，提升整体的气动效率；涡轮中心的安装轴孔采用标准配合尺寸设计，能够适配常规规格的驱动电机输出轴，轴孔周边预留的紧固位可以保证涡轮与转轴的连接可靠性，避免高速运转下出现松脱打滑的问题。从外形尺寸与安装边界来看，这款涡轮的整体外径控制在100毫米级别，轴向厚度紧凑，安装时不需要预留过大的轴向空间，能够嵌入空间受限的设备腔体内部；涡轮的进风端面为平整环形面，可以直接对接设备的进风滤网或者风道接口，出风侧的圆周方向不需要额外设置复杂的导流结构即可实现均匀出风，安装适配门槛较低，既可以配套全新开发的通风、增压设备，也能够作为替换备件适配同规格的老旧设备涡轮部件，在设备运维、新品开发场景中都有着不错的适配性。
