CF98型手枪套筒组件三维结构设计

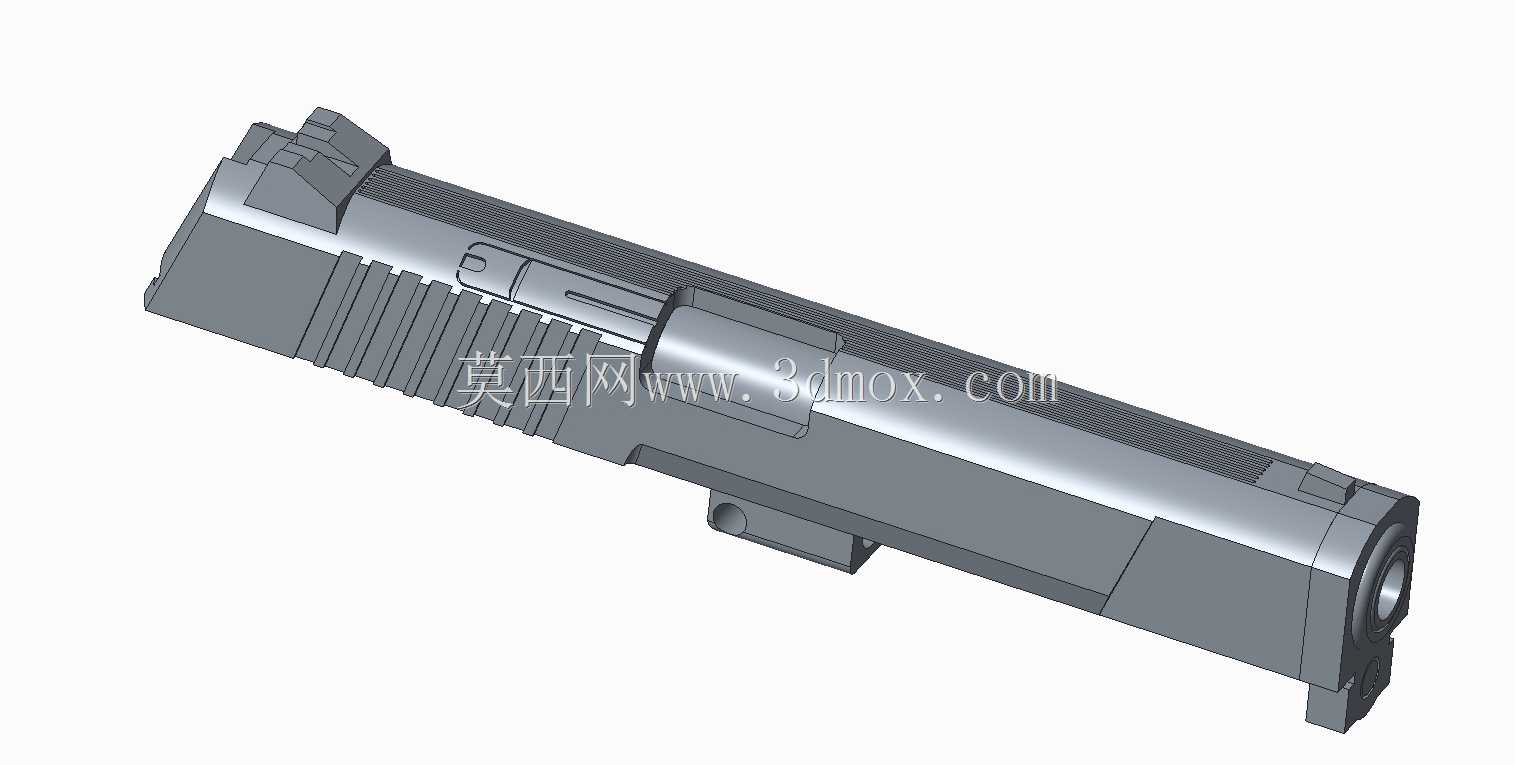

本次呈现的CF98型手枪套筒构件，是半自动手枪核心的运动承载部件，主要应用于国内制式警用、民用射击运动配套的轻武器装备领域，作为手枪完成供弹、上膛、闭锁、击发、退壳全流程动作的核心载体，其结构设计直接决定枪械的射击精度、动作可靠性与使用寿命。从实际用途来看，该套筒在枪械工作循环中承担多重功能：一方面作为枪管的往复运动导向载体，在击发后沿底把导轨完成后坐与复进动作，带动抽壳钩完成弹壳抽出、抛壳挺完成抛壳动作，同时在复进过程中推动次发弹药入膛，完成闭锁支撑；另一方面套筒集成了机械瞄具、击针保险、抽壳钩等多个功能组件的安装位，其前部的防滑纹路设计方便射手手动拉动套筒完成上膛、故障排除操作，顶部的照门与准星安装位为机械瞄准提供稳定的基准定位。从设计思路来看，该构件整体采用高强度合金钢的等强度优化设计，在保证结构刚度满足击发时膛压承载要求的前提下，通过侧面铣削减重槽的设计降低整体往复运动质量，减小后坐过程中对射手的冲击力，同时提升枪械的整体便携性；套筒内部的弹膛让位槽、导轨配合面均采用公差分级设计，与底把导轨的配合间隙控制在合理区间，既保证往复运动的顺畅无卡滞，又避免间隙过大导致的射击精度下降；前部的防滑纹采用等距直纹设计，纹路深度与宽度经过人机工程优化，戴手套操作时也能提供足够的摩擦力，同时避免纹路过深导致的勾挂衣物问题。从外形尺寸与安装边界来看，该套筒整体长度适配标准手枪底把的安装行程，宽度与底把导轨间距完全匹配，下部的闭锁卡槽位置与枪管闭锁凸笋精准对应，安装时无需额外修配即可完成与底把、枪管、复进簧组件的装配；套筒尾部的击针让位孔、保险安装槽的位置精度控制在丝级，保证击针打击行程与保险机构的动作可靠性，前端的枪口让位孔与枪管同轴度满足射击时的弹头通过间隙要求，避免弹头刮擦套筒影响射击精度。整个构件的外形过渡均采用圆角处理，避免尖锐棱角导致的操作划伤，同时表面处理预留了氧化、磷化的工艺余量，适配枪械表面的防腐耐磨处理要求。
