立式多级变频恒压供水泵组结构

　　这套泵组采用两台立式多级离心泵并联布置，配套共用底座、进出口汇管、阀门、压力罐及顶部变频控制单元，适用于楼宇二次供水、工业循环水、水处理系统以及需要稳定压力输出的中小型给水场景。设备运行时，水流从下部汇管进入各泵入口，经多级叶轮逐级增压后汇入出口管路；压力罐承担缓冲与稳压作用，可降低小流量工况下泵组频繁启停的概率，变频单元则根据管网压力变化调节电机转速，使输出流量与实际用水负荷相匹配。

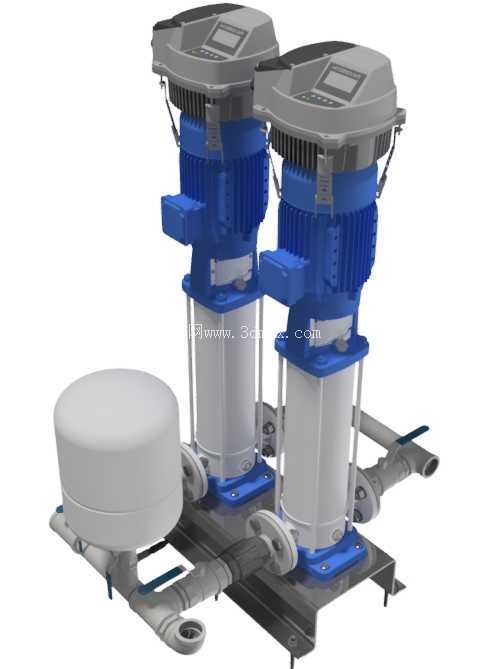

　　从结构布置看，两台泵并列安装在同一钢制底座上，泵体下部为蓝色安装脚，中段为银白色多级筒体，上部连接蓝色电机段和灰色变频控制器。立式结构的优势在于占地面积小，多级泵轴向叠装能够在有限高度内获得较高扬程；并联形式则兼顾流量扩展与备用冗余，当单台泵检修或用水负荷较低时，系统仍可通过另一台泵维持基本供水。进出口管路沿底座横向展开，弯头、法兰、阀门和短管位置清晰，便于在三维环境中核对管路走向、检修空间和支撑关系。

　　建模时需要重点表达电机、泵筒、机械密封段、底座、汇管和附件之间的装配层级。顶部变频控制器带有散热筋、操作面板和接线区域，外形相对电机略宽，布置时应保留上方散热和接线维护空间。电机外壳的散热筋沿周向分布，既体现外观特征，也提示实际安装中不能贴墙封闭。泵体与底座之间通过支脚和紧固件定位，底座下方应预留地脚螺栓位置，并考虑混凝土基础或型钢框架的承载范围。

　　管路设计方面，入口侧应保证顺畅进水，避免急弯造成气蚀或入口阻力过大；出口侧设置阀门和汇管，便于单泵隔离检修。压力罐安装在汇管附近，接口方向和支撑高度需要与管路净高协调。模型中阀门手轮、法兰盘、管帽和侧向管口均有明确形体，可用于检查操作半径，尤其是手轮旋转范围、法兰螺栓拆装空间以及泵体前方抽出维护所需的通道。

　　外形边界上，泵组高度由顶部变频器决定，宽度主要受两台泵中心距和出口横向管路影响，深度则包含底座、管阀外伸及接线区域。进行机房布置时，不能只按泵体投影估算占地，还应把侧面管道、阀门手柄、前方检修区和控制器开门空间纳入安装边界。底座与地面之间需设置可调垫铁或灌浆基础，多泵并联时还要核对进出口总管标高，避免现场配管出现强制对口。

　　该结构对选型和布置也有直接参考意义。高扬程、小流量至中等流量的给水系统适合采用立式多级泵；双泵并联可在高峰用水时同时投入，在低负荷时轮换运行。变频控制使泵组不再单纯依赖阀门节流，而是通过转速变化调节工况点，降低能耗并减缓水锤影响。压力罐容积虽不大，但在恒压系统中能够吸收压力波动，延长设备稳定运行周期。

　　三维模型完整呈现了泵组从动力部件、过流部件到管路附件的空间关系，适合用于水处理设备方案校核、泵房布局、管线碰撞检查以及装配演示。工程人员可据此复核泵中心距、管口方位、底座固定点、维护通道和电控部件散热位置，也能在方案阶段提前发现管路与基础、阀门与墙体、控制器与桥架之间可能存在的干涉问题。
