多工位并行瓶装产品抓取夹瓶机构

该夹瓶机构主要应用于瓶装产品生产线的后段包装、码垛、转运工序，适配饮品、日化、粮油等采用硬质塑料瓶包装的生产场景，可直接安装在桁架机械手、关节机器人的末端法兰上，配合产线输送设备完成整排瓶体的同步抓取、移位、装箱动作，替代传统人工排瓶、搬运动作，大幅提升整线的包装转运效率，降低人工重复搬运的劳动强度，同时避免人工接触瓶体带来的污染风险，适配洁净度要求较高的食品、日化类产品生产环境。

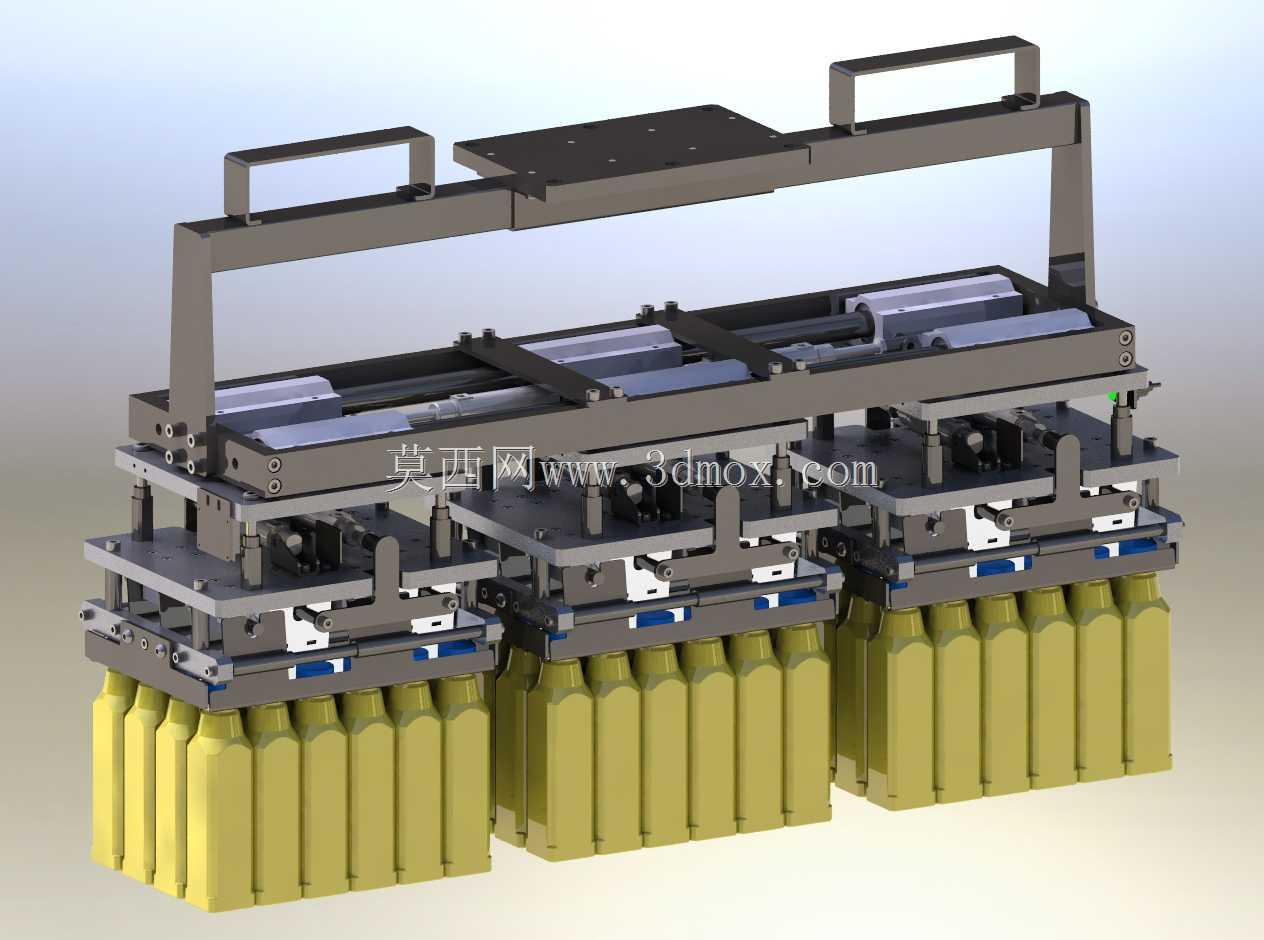

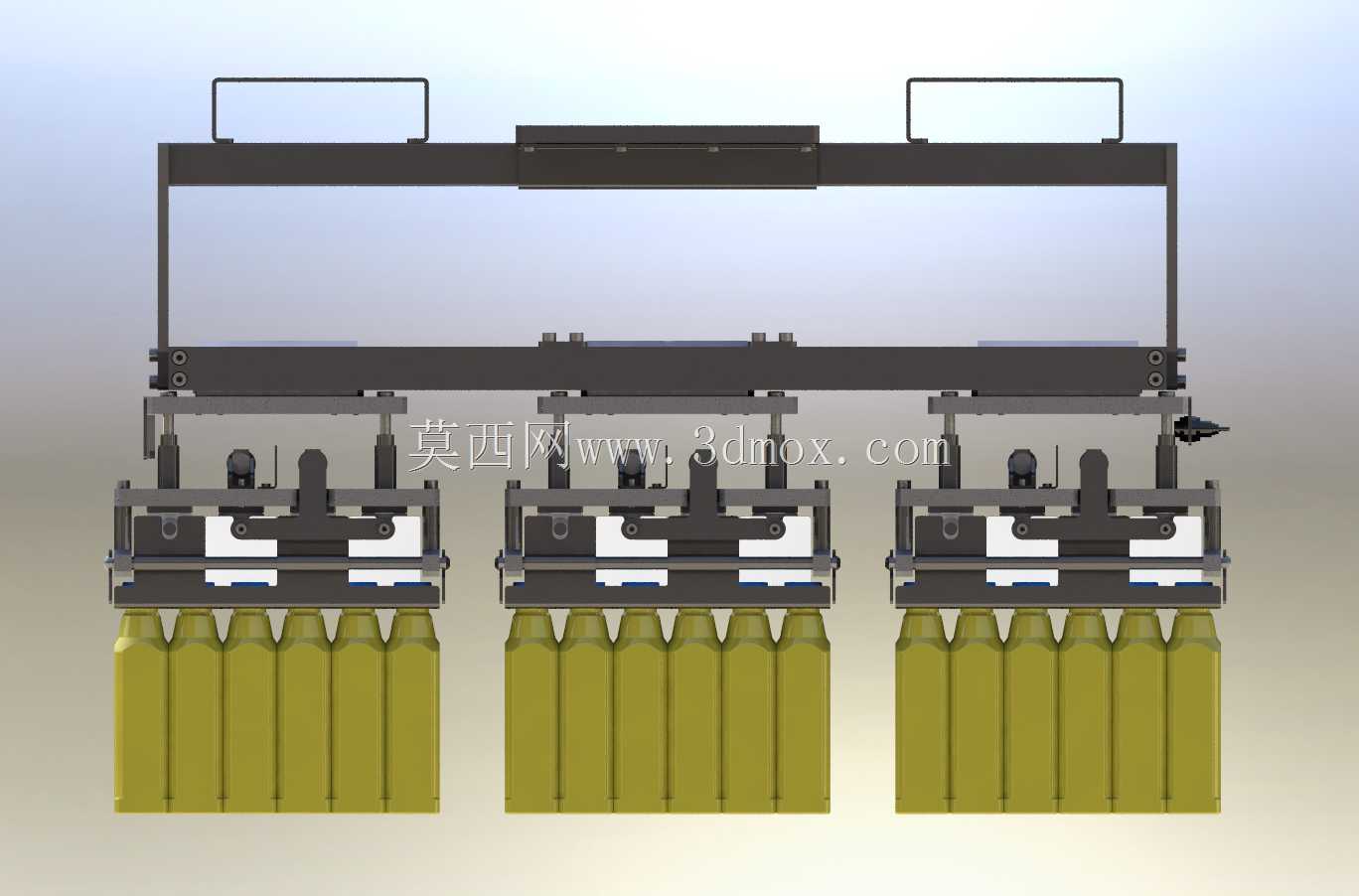

从功能特性来看，该机构采用三组分体式夹持模组并行排布的结构设计，单组模组可完成单排6瓶的同步夹持，单次动作即可完成18瓶的整组抓取，夹持动作采用平行夹合的施力方式，夹持接触位置贴合瓶身的侧面轮廓，接触部位设置有缓冲防护结构，避免刚性夹持对瓶身造成挤压变形、表面刮痕，同时可适配瓶身直径在一定区间内的不同规格方瓶、扁瓶，无需更换夹头即可完成小范围规格切换，适配柔性生产的换产需求。机构顶部设置有标准安装接口，可快速与不同负载的工业机械手末端连接，安装面的孔位采用通用化排布设计，降低现场安装调试的适配难度。

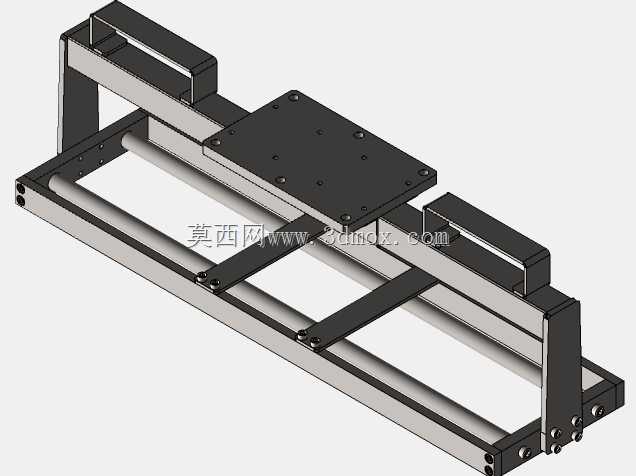

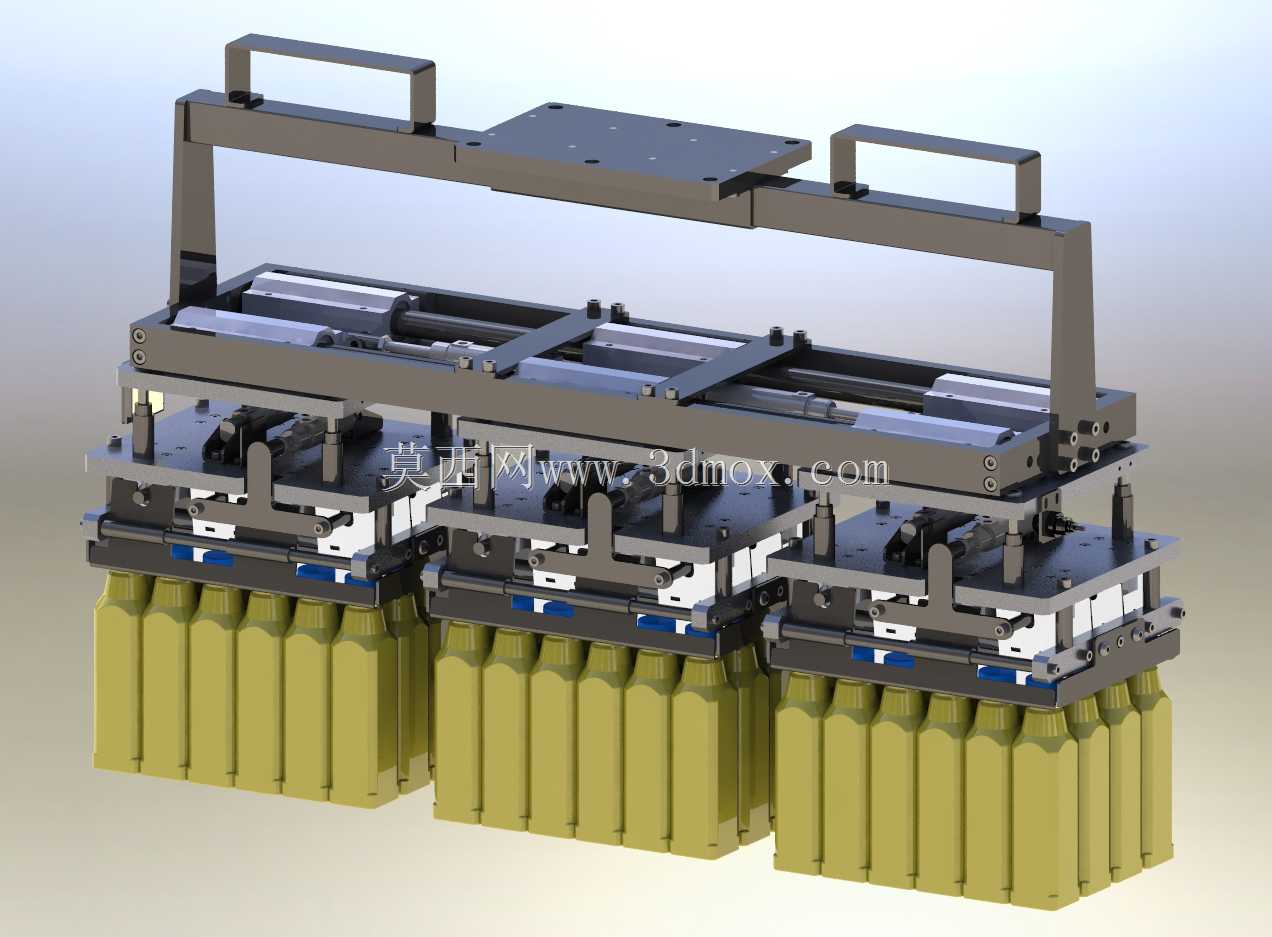

设计思路上，该机构整体采用框架式分层结构，上层为安装承载框架，设置有两处搬运提手结构，方便设备的吊装、移位与日常维护，中层为动力传动与导向层，集成了夹持动作的驱动组件与平行导向导轨，保证每一组夹爪的夹持动作同步平稳，避免出现夹合错位、瓶体脱落的问题，下层为夹持执行层，每一组夹持单元对应独立的导向与缓冲结构，即使单组瓶体存在微小的高度差、位置偏差，也可通过浮动结构自适应贴合瓶身，保证夹持的稳定性。整体结构的受力路径经过优化，承载框架采用高强度型材拼接，在满足整体负载要求的前提下尽可能降低自身重量，减小对机械手负载的冗余消耗，提升机械手运行的速度与稳定性。

从安装边界与尺寸适配来看，该机构整体宽度适配常规瓶装产线的输送线宽度，夹持工位的间距与常规多列输送的瓶体间距完全匹配，安装后底部夹持位置与输送线面的预留高度可根据现场产线的实际高度进行适配调整，整体厚度控制在紧凑区间内，可在装箱工位的有限空间内完成升降、横移动作，不会与周边的输送护栏、纸箱定位机构产生运动干涉。机构的气动走线、传感线路全部内置在框架内部，避免管线外露在运行过程中与周边设备产生剐蹭，提升长期运行的可靠性，日常维护仅需定期检查导向部件的润滑状态与缓冲件的磨损情况即可，维护难度较低。
