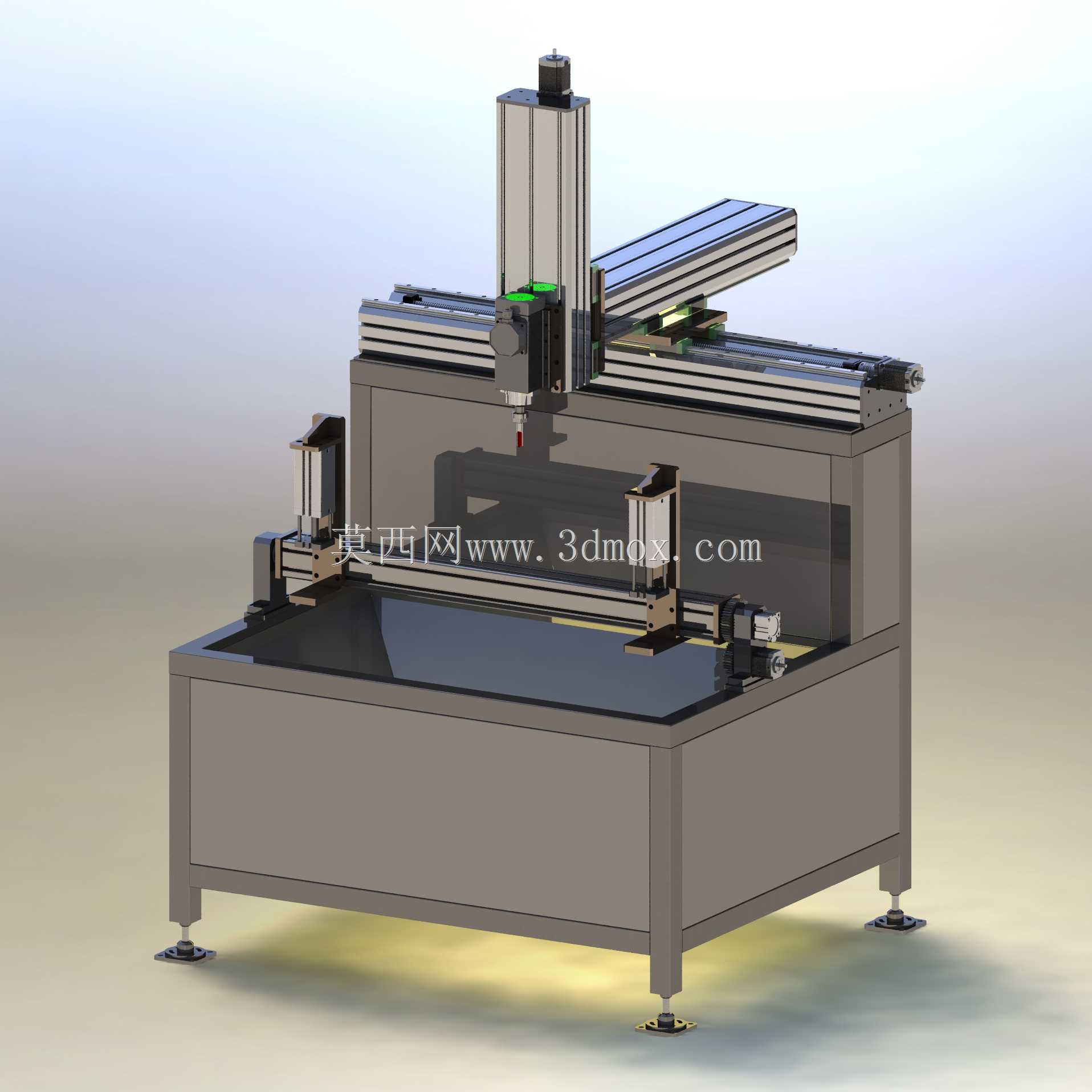

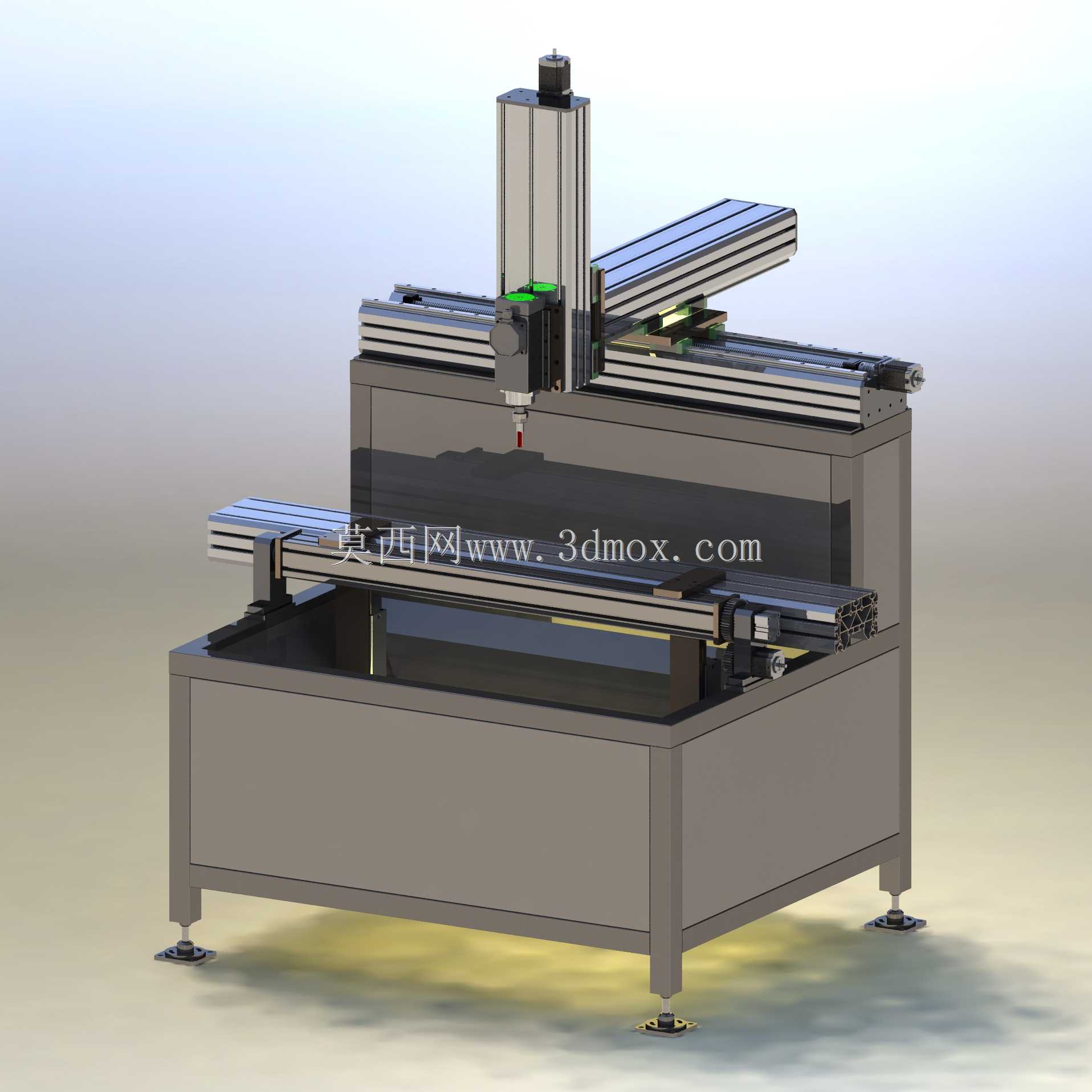

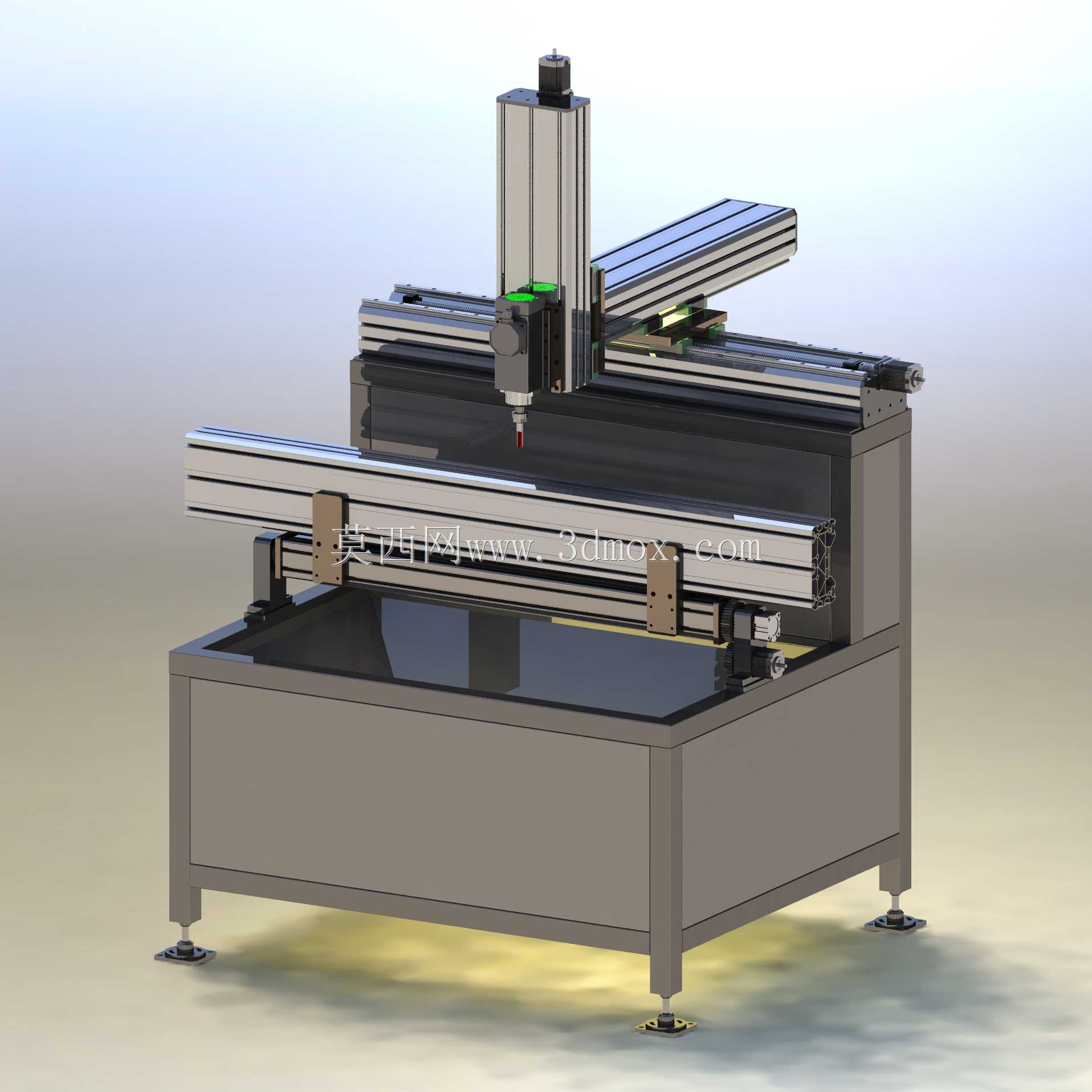

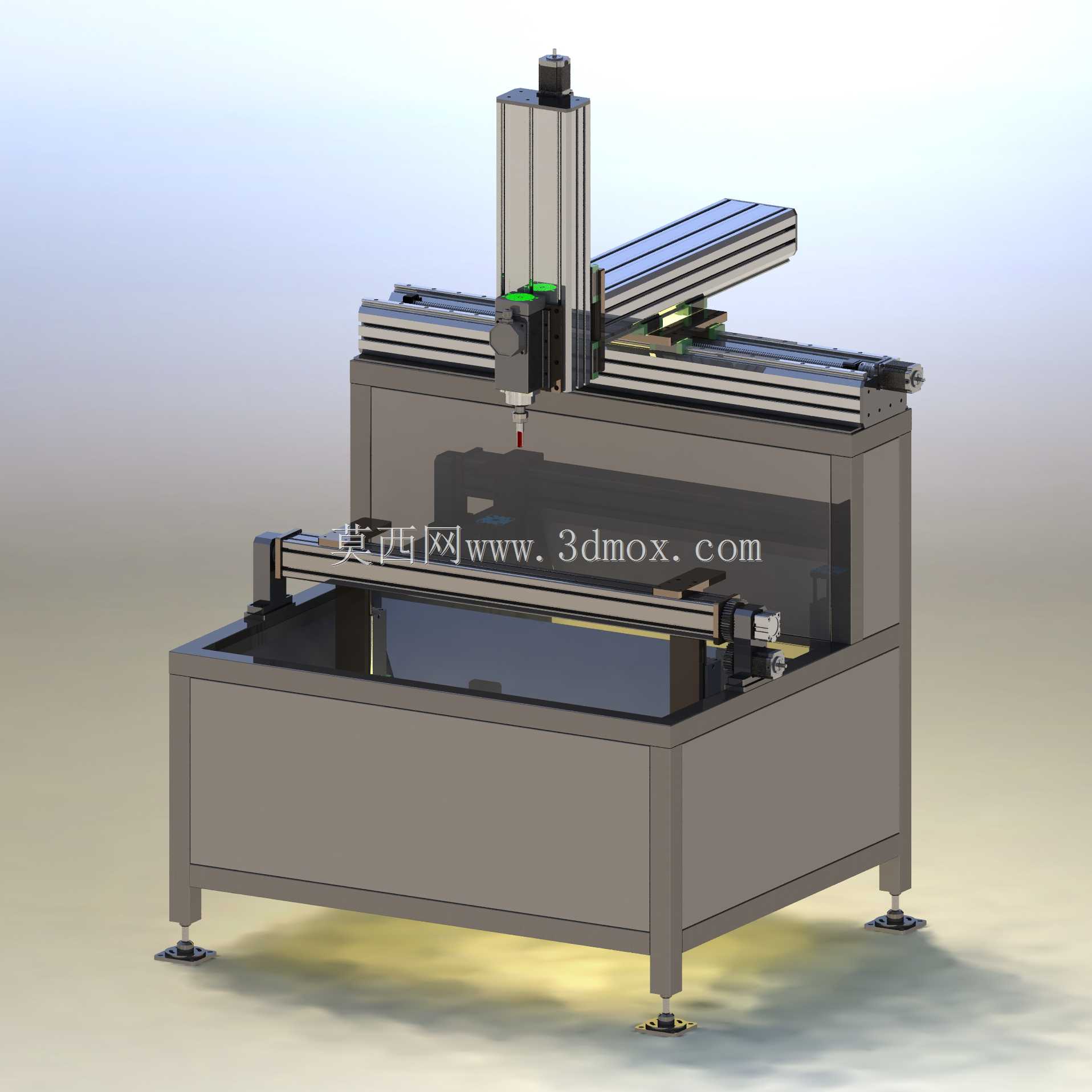

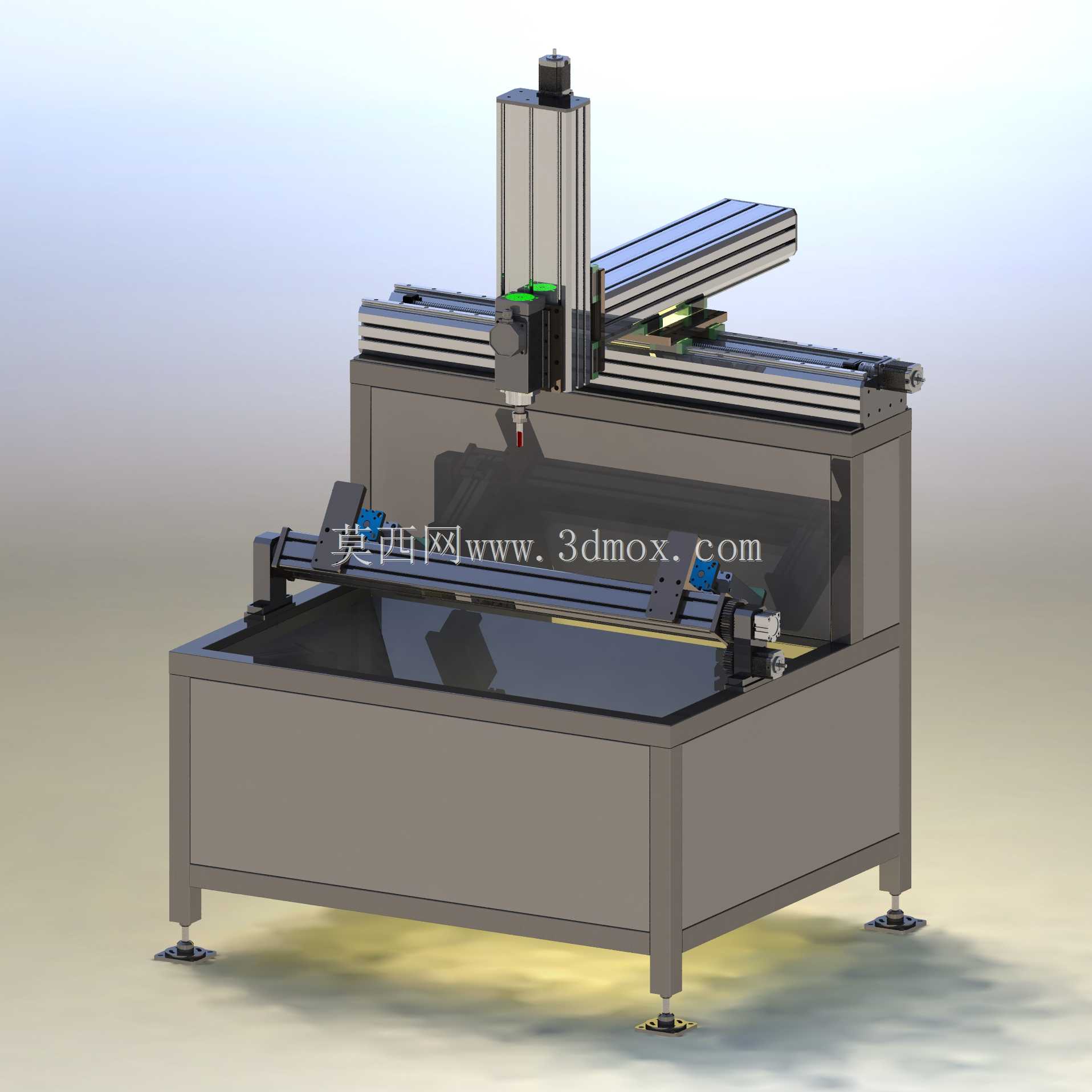

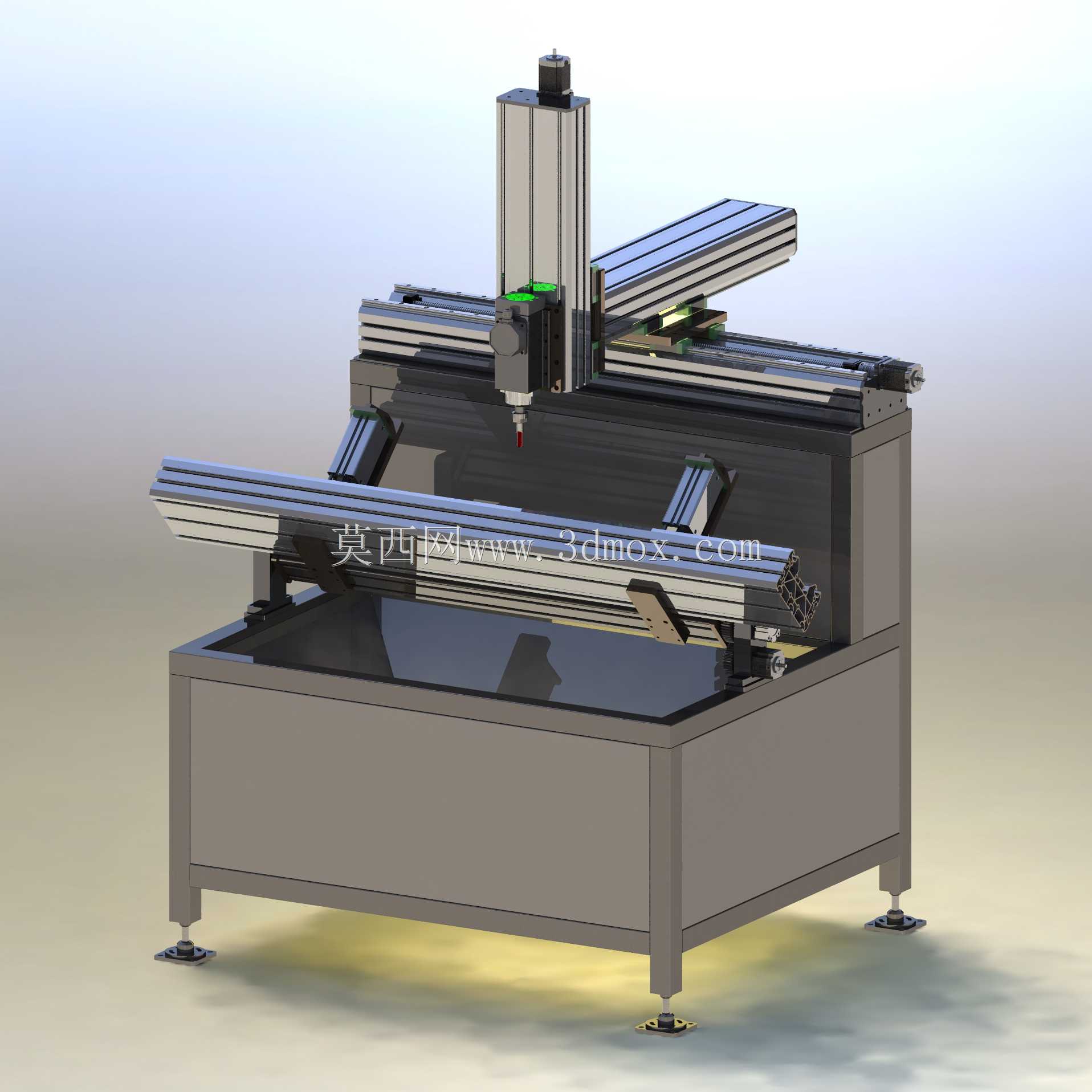

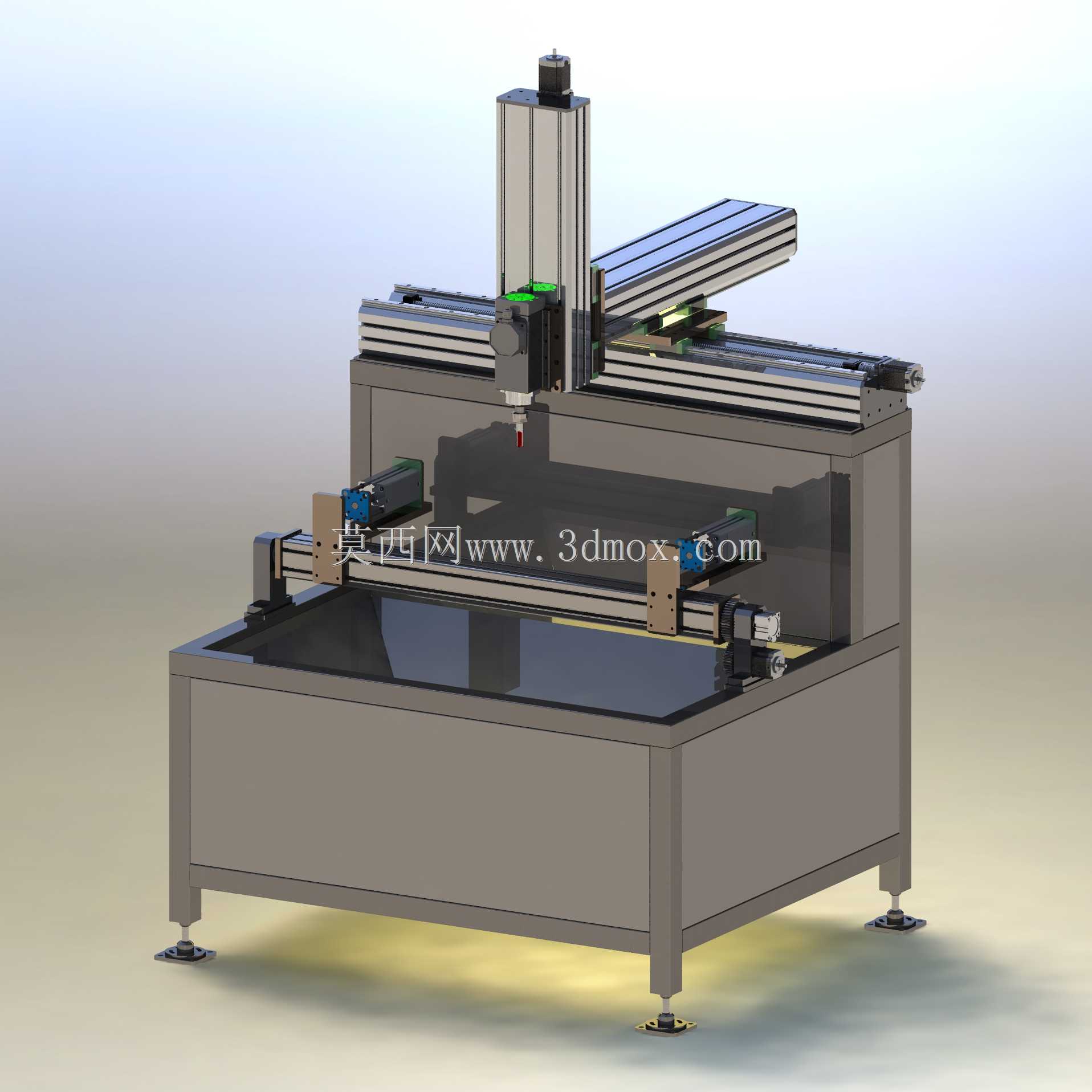

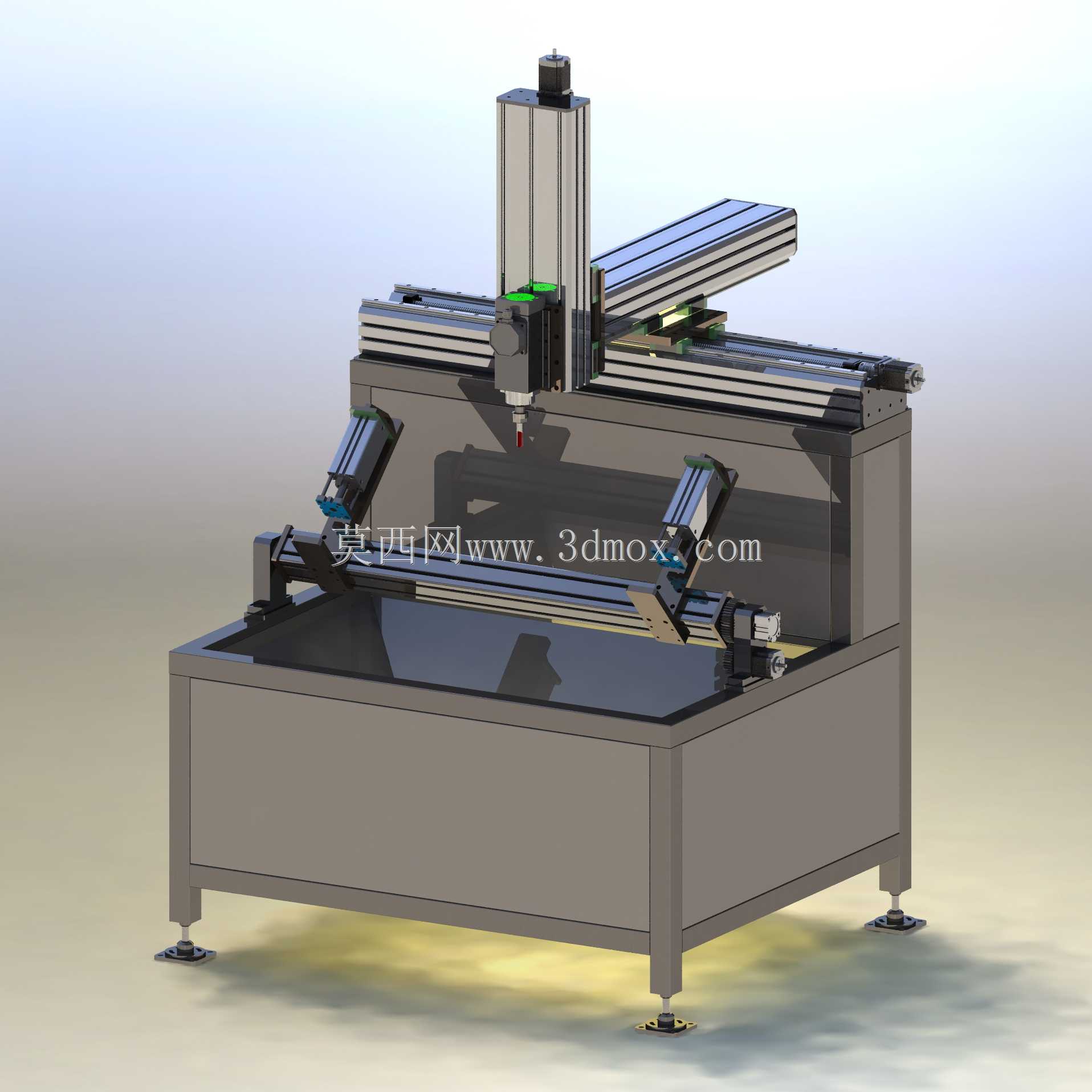

台式龙门结构铝件数控铣削加工设备

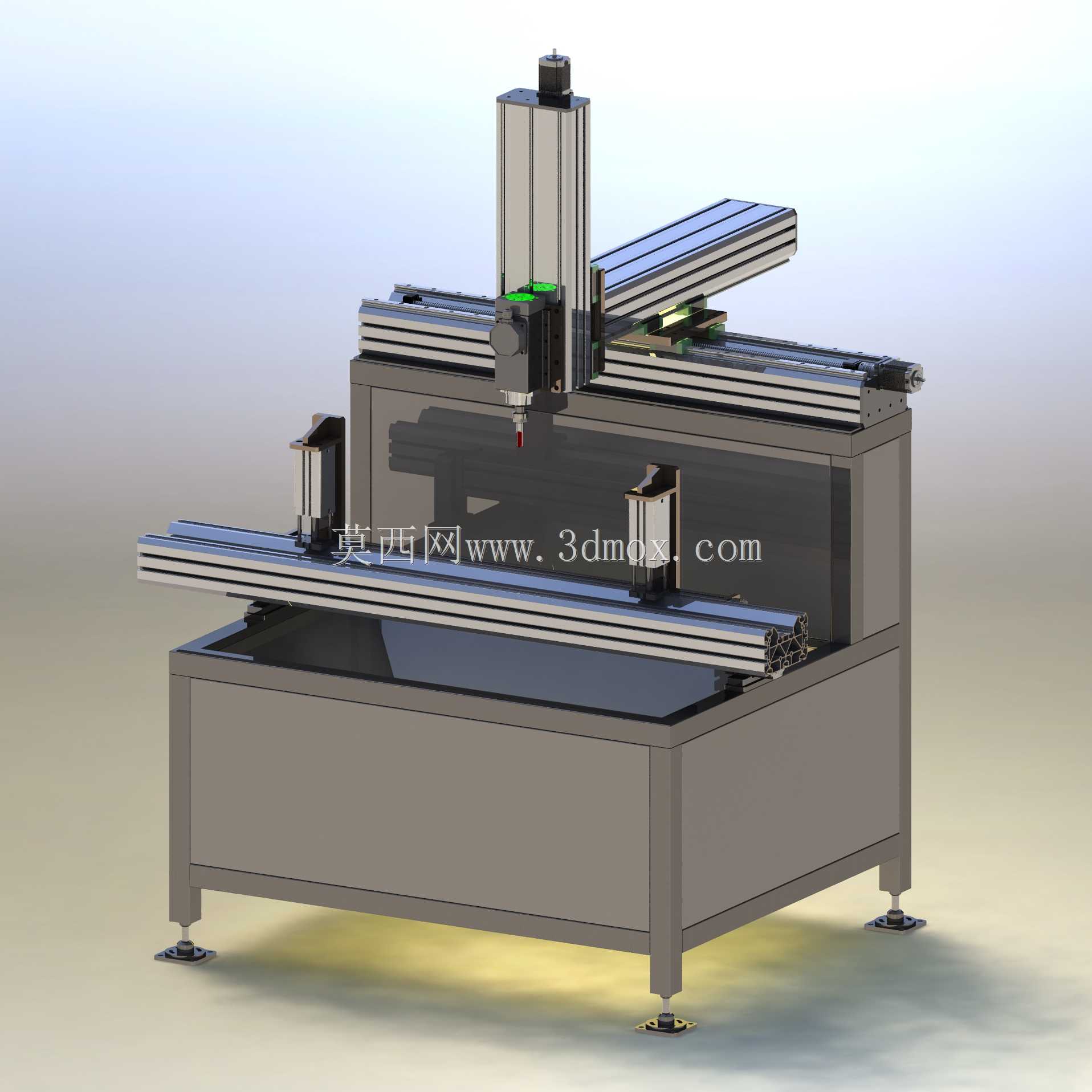

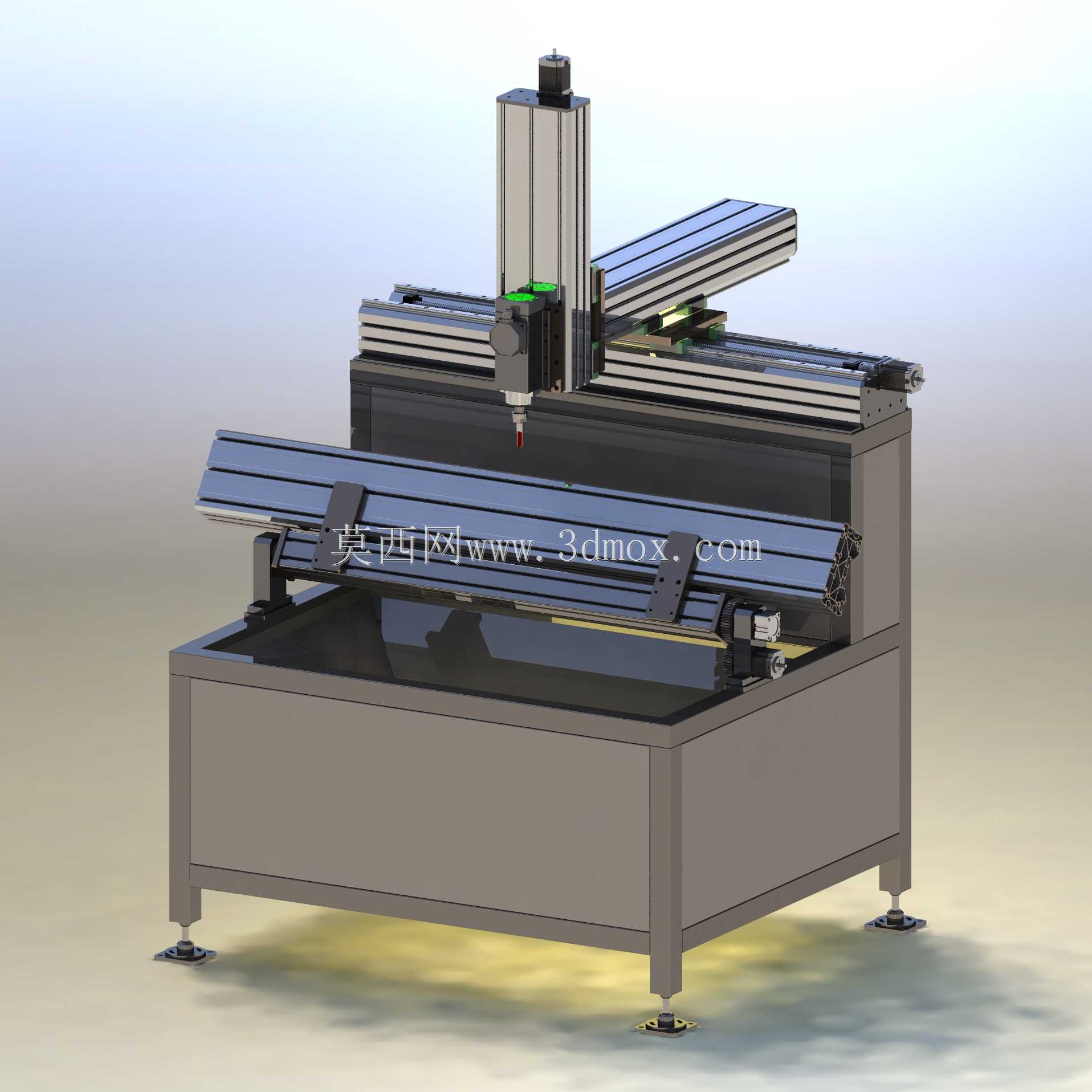

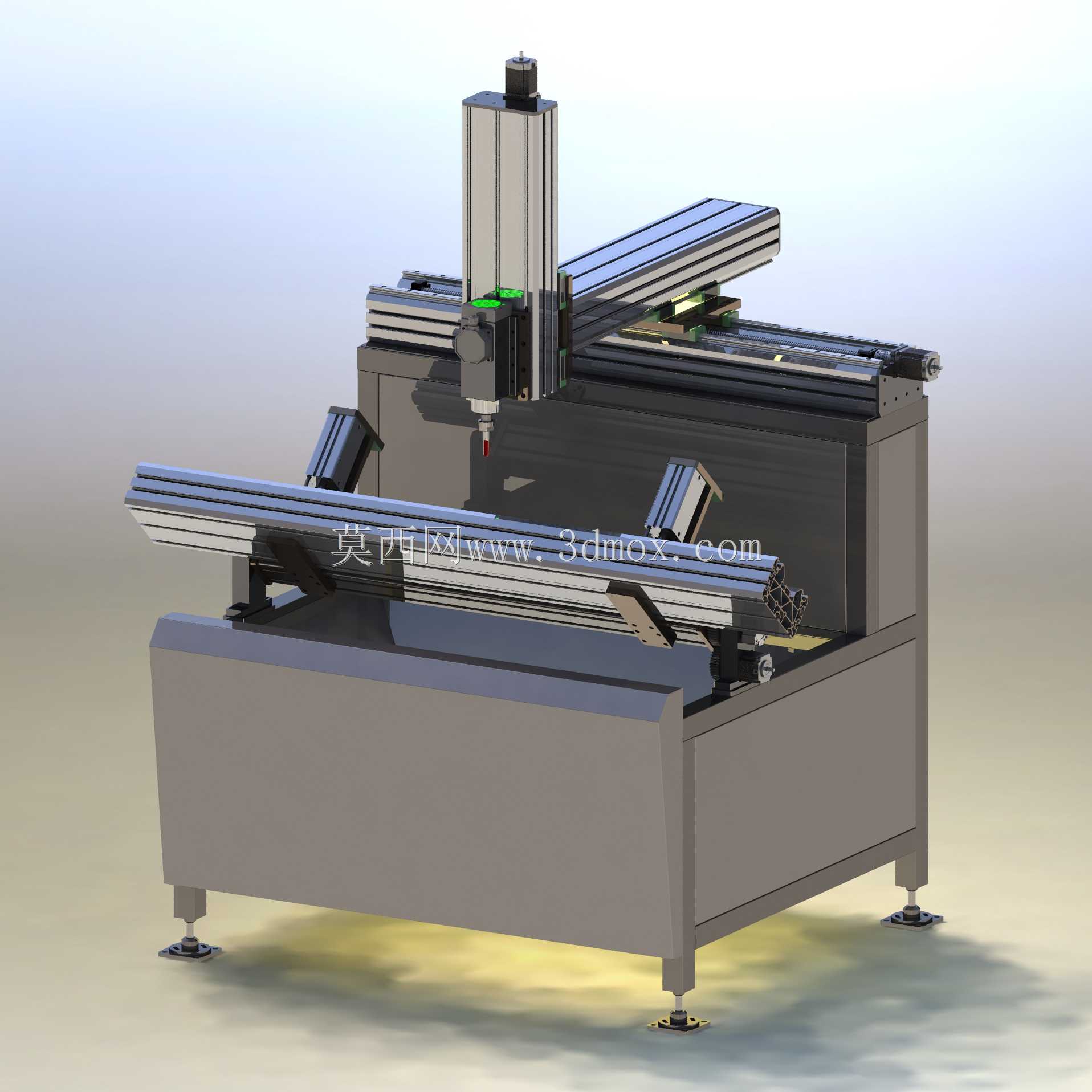

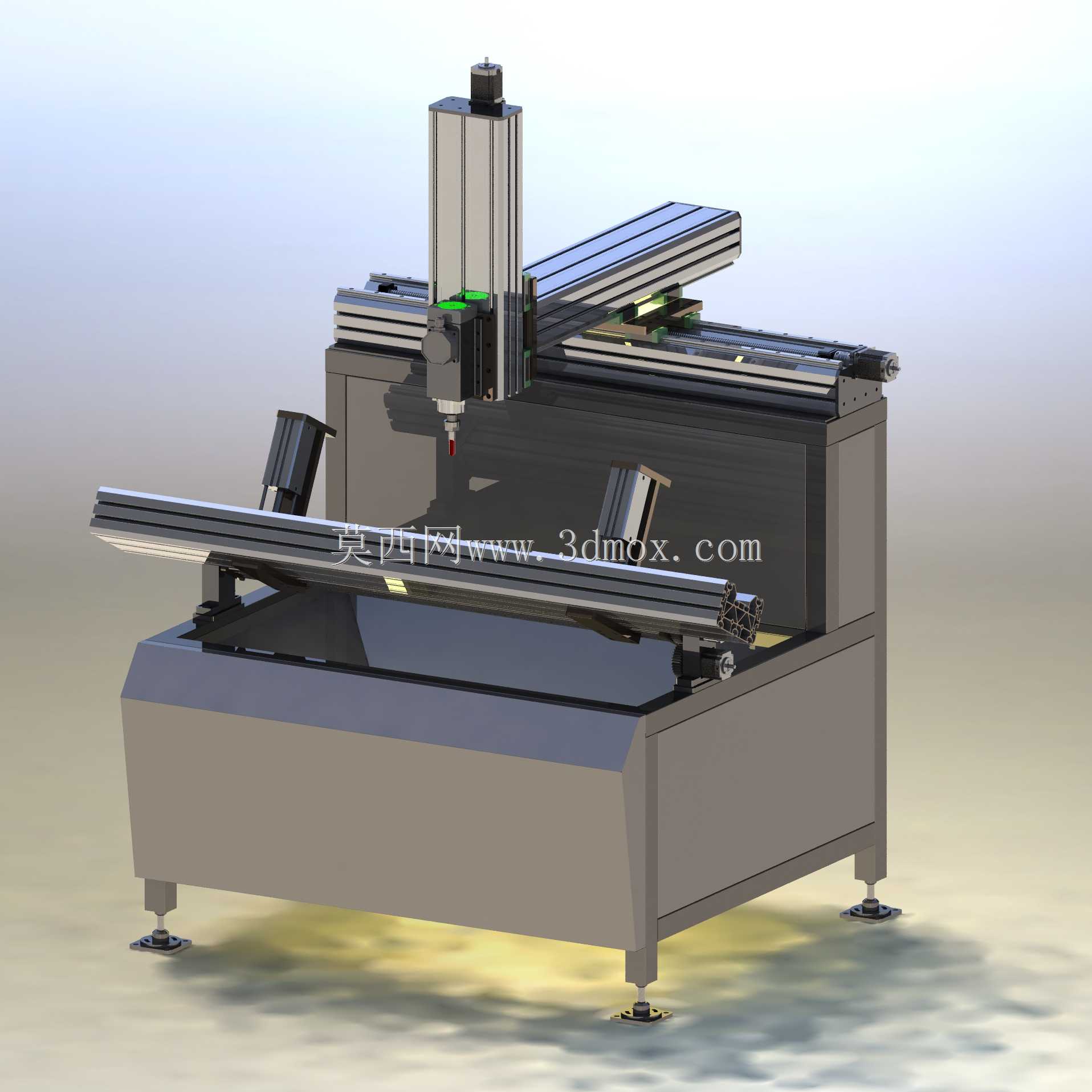

　　这款铝件专用铣削加工设备采用定梁龙门式结构布局，整体床身采用厚壁方管焊接后经时效处理，从根源上消除焊接内应力，避免长期使用出现的床身形变导致加工精度漂移。设备的X轴行程沿床身长度方向布置，采用双直线导轨副搭配滚珠丝杠传动，导轨安装面经过精铣与刮研处理，保证两根导轨的平行度公差控制在0.02mm/全行程范围内，丝杠两端采用固定支撑座搭配角接触球轴承，预紧后消除反向间隙，保证长行程移动的定位精度与重复定位精度。Y轴搭载在横梁导轨上，采用滑枕式结构设计，可沿横梁横向移动，覆盖整个工作台面的加工范围，Z轴主轴滑台采用矩形导轨导向，搭配伺服电机直连丝杠驱动，可实现主轴的上下进给，满足不同厚度铝件的铣削深度需求。

　　设备的工作台面采用T型槽铸铁平台，平面度经过磨削加工，可通过压板、工装夹具直接装夹铝型材、铝板、异形铝制结构件，适配小批量定制铝件的平面铣削、开槽、钻孔、轮廓铣削等加工工序，常见应用场景涵盖非标自动化铝型材框架加工、定制铝制工装零件制作、小型铝合金结构件的精密加工，相比大型立式加工中心，该设备占地面积更小，采购与使用成本更低，针对铝件切削力小、切削速度高的加工特性做了专门的结构优化，主轴采用高速电主轴，最高转速可达24000rpm，适配铝件加工常用的硬质合金铣刀，切削过程中排屑顺畅，不易出现粘刀问题。

　　从安装边界来看，设备整体占地长度约2.2米，宽度约1.6米，高度约1.9米，底部配置可调式减震脚杯，可直接安装在硬化的车间水泥地面上，无需做专门的设备基础，安装时仅需调整脚杯高度保证工作台面水平即可投入使用，对车间场地的适配性较强。设备的传动部件均配置风琴式防护罩，可阻挡铝屑、切削液进入导轨与丝杠接触面，延长传动部件的维护周期，日常维护仅需定期清理防护罩表面积屑、按周期加注润滑脂即可，运维难度较低。

　　设计过程中针对铝件加工的切削特性做了多维度优化：首先是主轴转速区间匹配铝件高速切削的需求，避免低转速大进给导致的铝屑粘刀、加工表面粗糙度差的问题；其次是床身整体重量经过配重优化，既保证足够的刚性抑制铣削振动，又避免整体过重导致的运输、安装不便；横梁部分采用加强筋结构设计，在Z轴滑台移动到横梁两端极限位置时，横梁的下挠变形量控制在0.01mm以内，保证全行程范围内的加工一致性。设备的走线全部采用坦克链收纳，避免移动过程中电缆、气管拉扯磨损，电气柜集成在床身侧部，整体布线规整，强弱电分离布置，减少电气干扰对伺服系统运行稳定性的影响。

　　在实际加工场景中，该设备可替代人工完成铝件的多工序铣削加工，加工尺寸一致性远高于人工划线、钻孔、铣削的加工方式，针对长度1.5米以内的长条形铝型材，可一次装夹完成全长范围内的槽位、安装孔、端面的加工，无需多次翻面装夹，有效减少装夹辅助时间。针对异形铝制零件，可通过定制专用夹具装夹后，完成复杂轮廓的铣削成型，适配小批量多品种的铝件加工需求，常见于非标设备制造、工装夹具制作、定制铝制品加工等场景，相比通用加工设备，其结构更贴合铝件加工的常用工况，没有冗余的功能配置，设备操作门槛更低，普通操作人员经过短期培训即可掌握设备操作与简单的加工路径编程，适合中小型机加工车间、非标自动化厂商的配套加工环节使用。设备的冷却系统采用喷雾冷却方式，针对铝件加工的冷却需求，雾化的切削液可直接喷射到切削刃位置，冷却效果好同时不会产生大量切削液积液，铝屑清理更方便，加工完成后的工件表面残留切削液少，后续清理工序更简单。
