快拆式战术腰带锁扣结构设计

　　该快拆锁扣结构主要面向户外战术装备、重载工装腰带配套场景设计，可适配宽度38mm-45mm的织带类承载带，日常使用中可承载最大150kg的静态悬挂载荷，满足挂载工具包、战术附件、小型作业装备的承重需求，同时兼顾日常通勤腰带的快开使用需求，避免传统插扣受力易脱开、按压解锁误触发的问题。

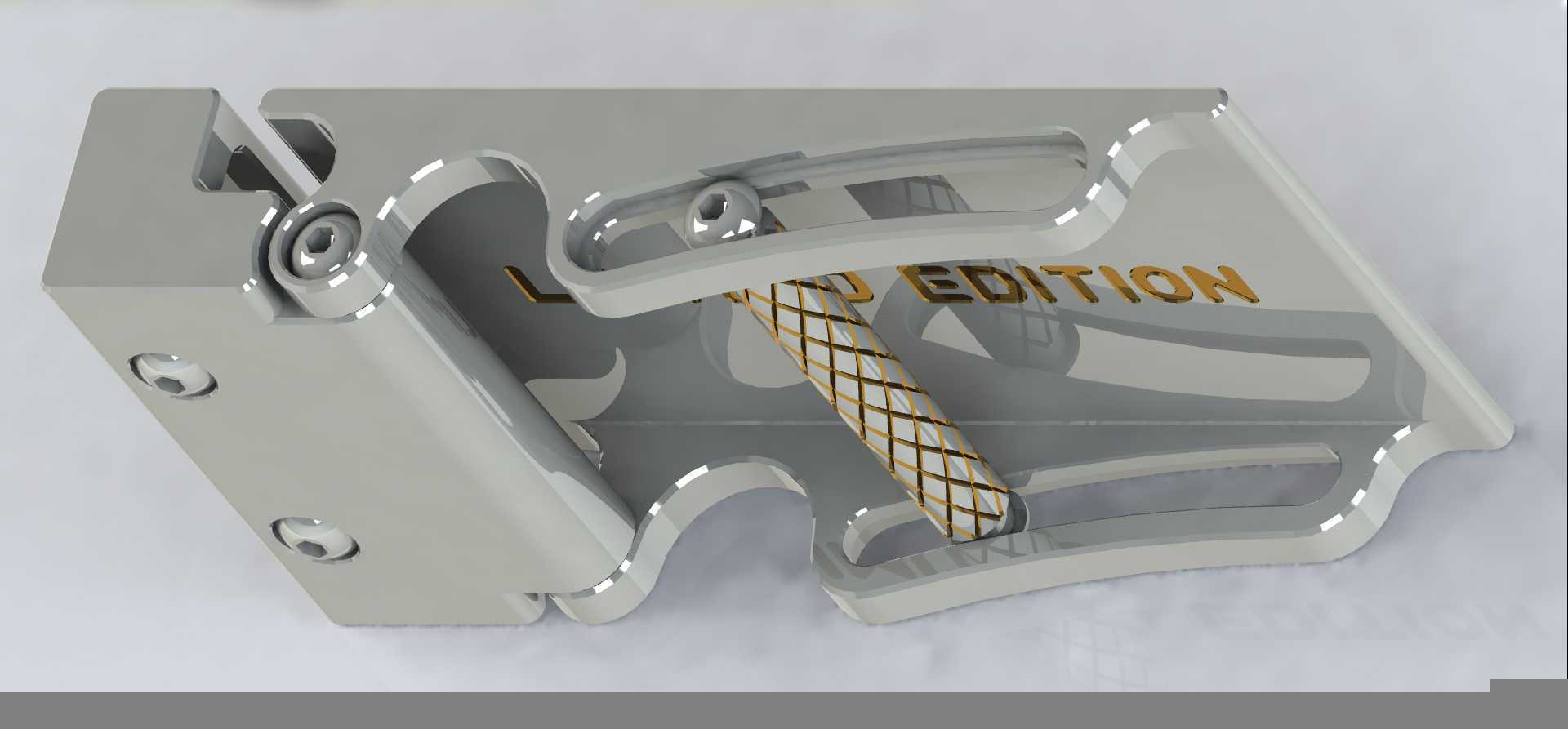

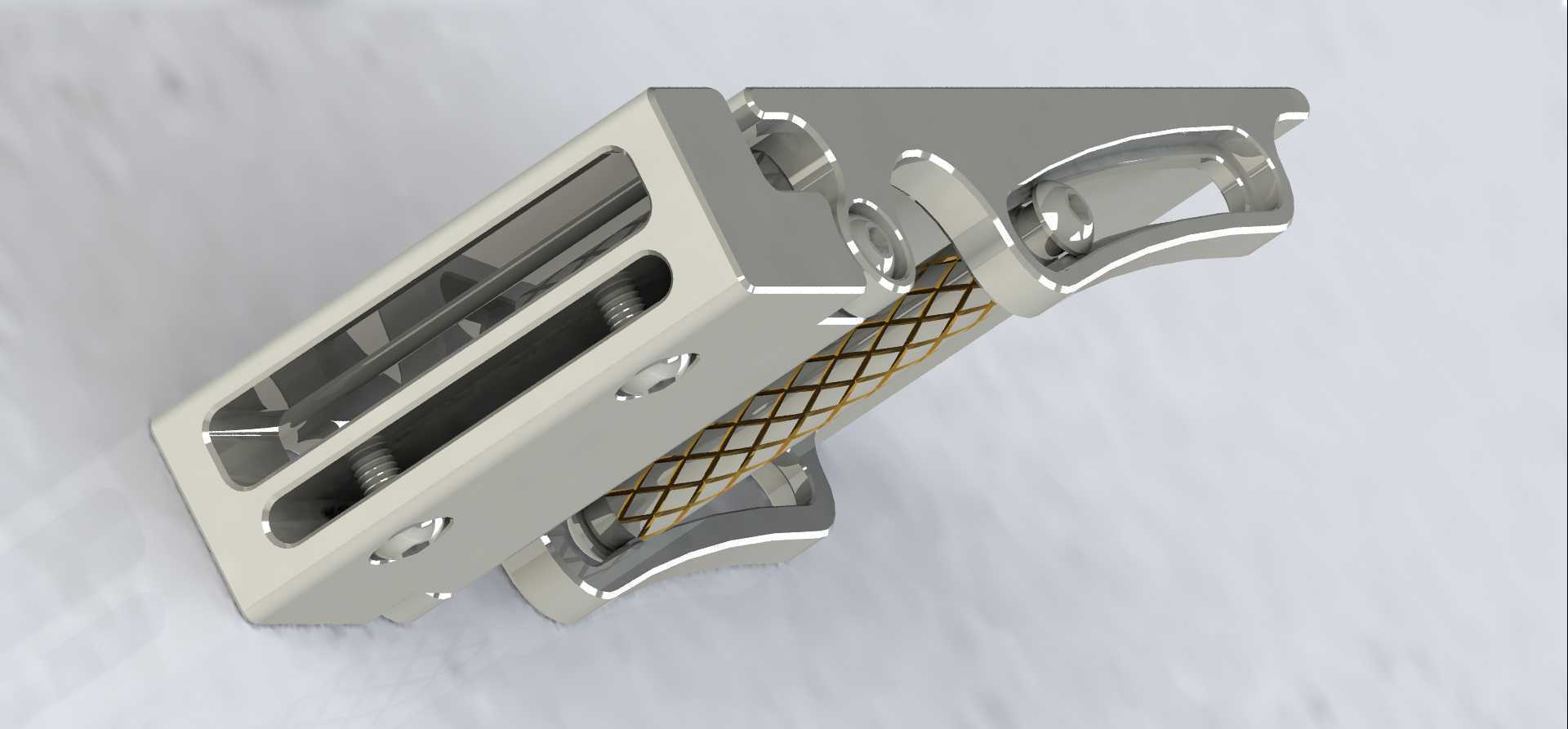

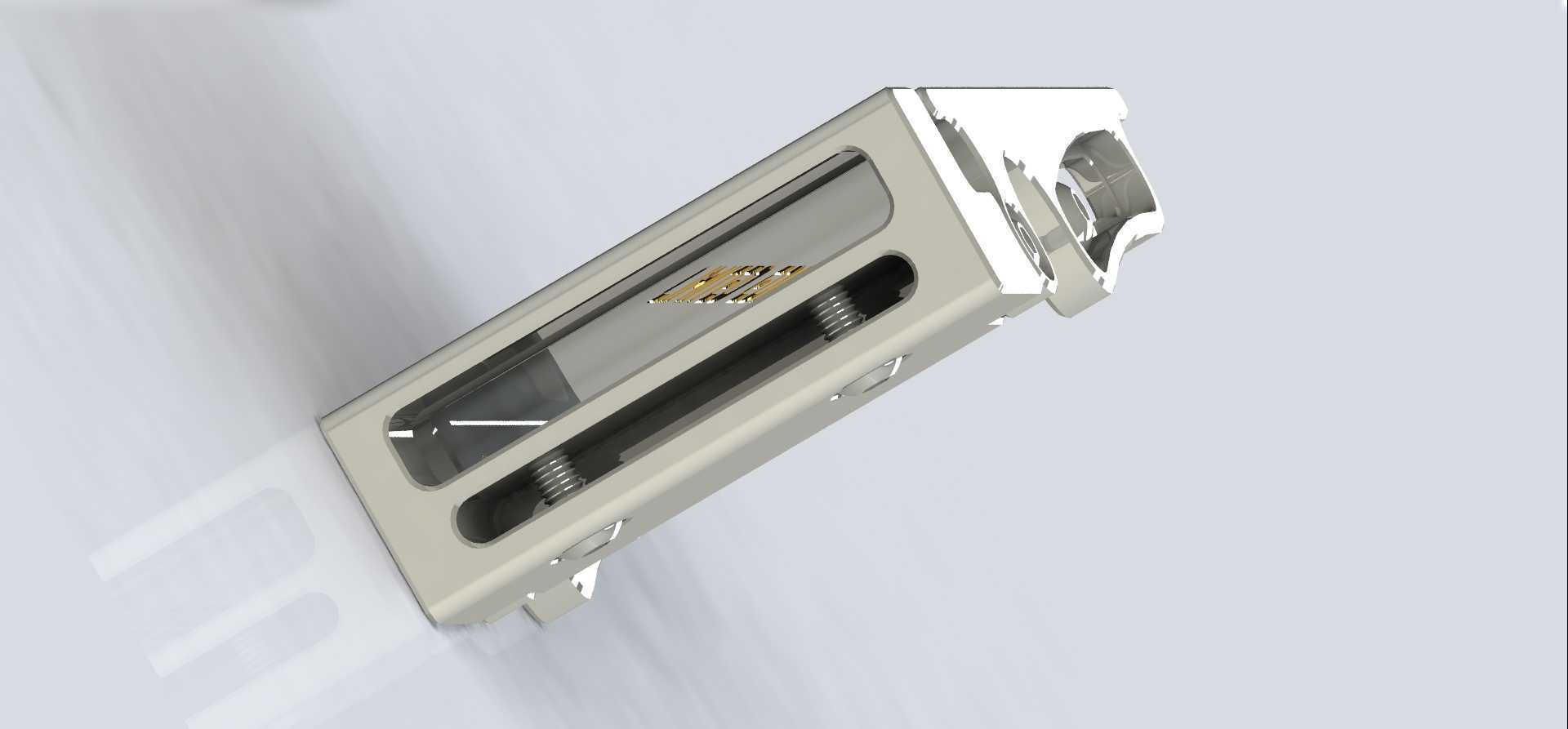

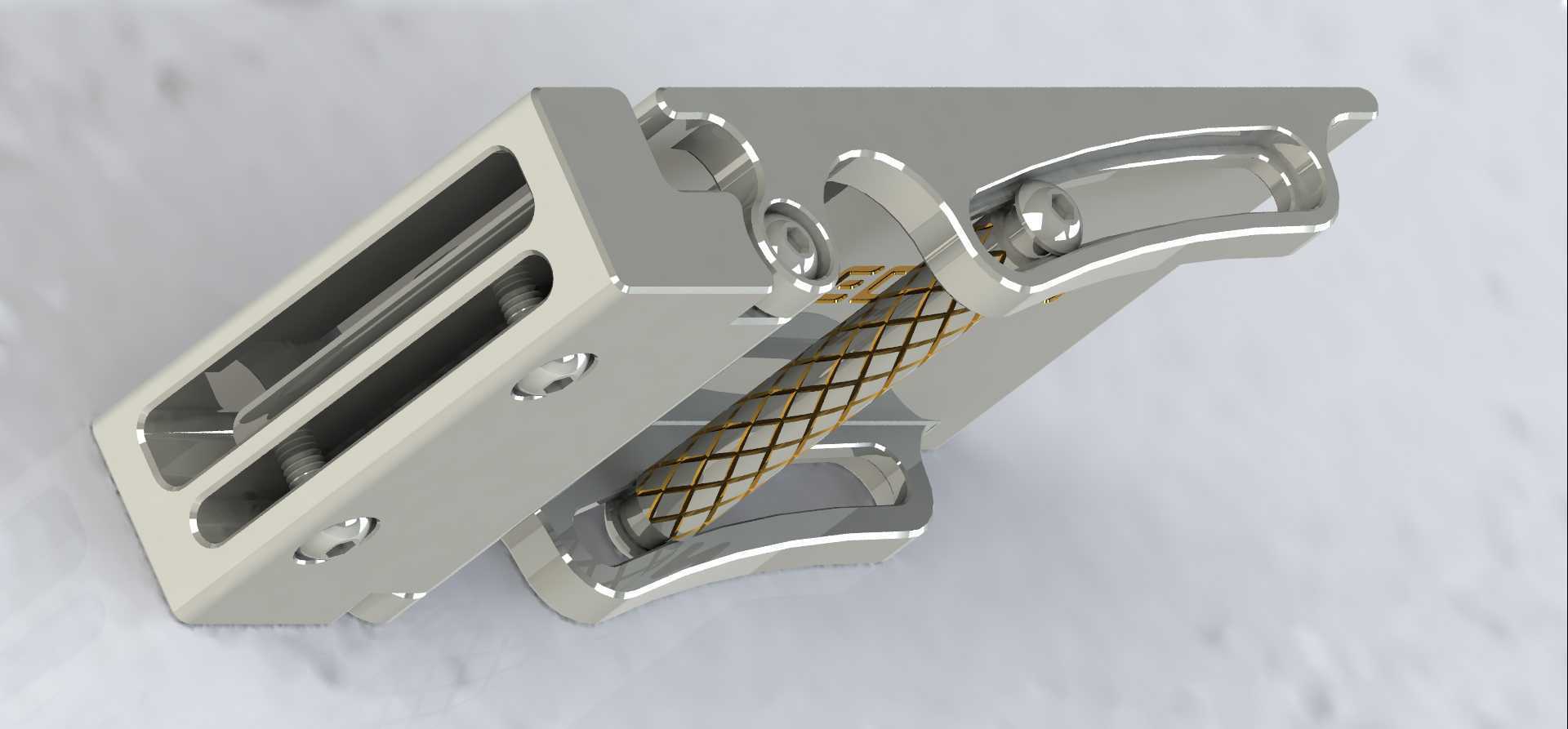

　　结构设计上采用侧压解锁+主锁舌咬合的双重锁止逻辑，锁体主体采用锌合金压铸成型后做硬质阳极氧化处理，表面做磨砂哑光处理减少使用中的反光与划痕残留，锁舌部分采用不锈钢冲压件，与锁体基座的咬合深度达到3.2mm，在织带受纵向拉力时，锁舌会在楔形受力面的作用下进一步压紧织带，拉力越大锁止越紧密，不会出现传统插扣受拉力后松脱滑出的问题。解锁按键设置在锁体侧面，按键触发行程为4mm，需要施加12N的按压力才能触发解锁，既保证戴手套操作时可以顺利按压解锁，又能避免日常活动中腰部挤压、衣物勾挂导致的意外解锁。

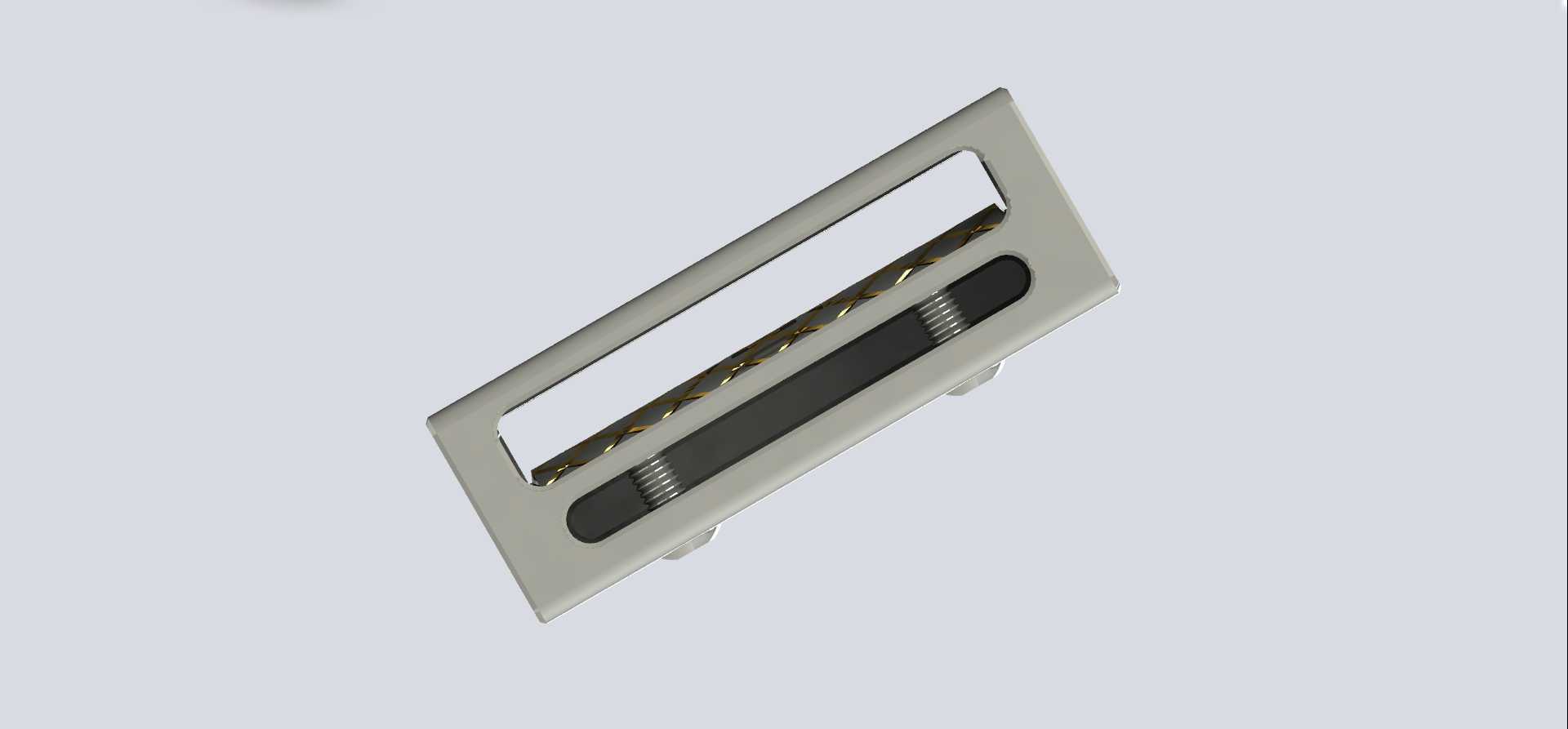

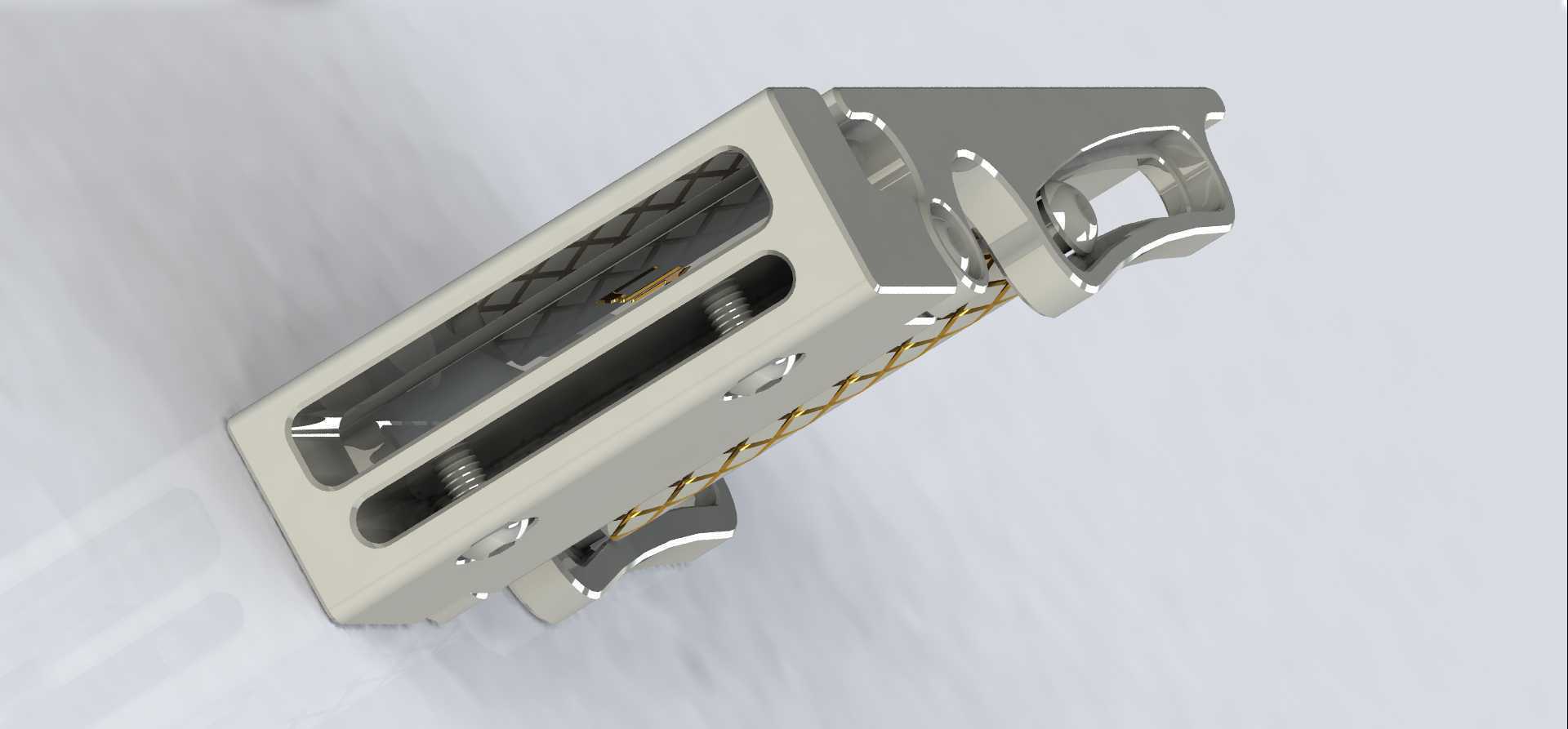

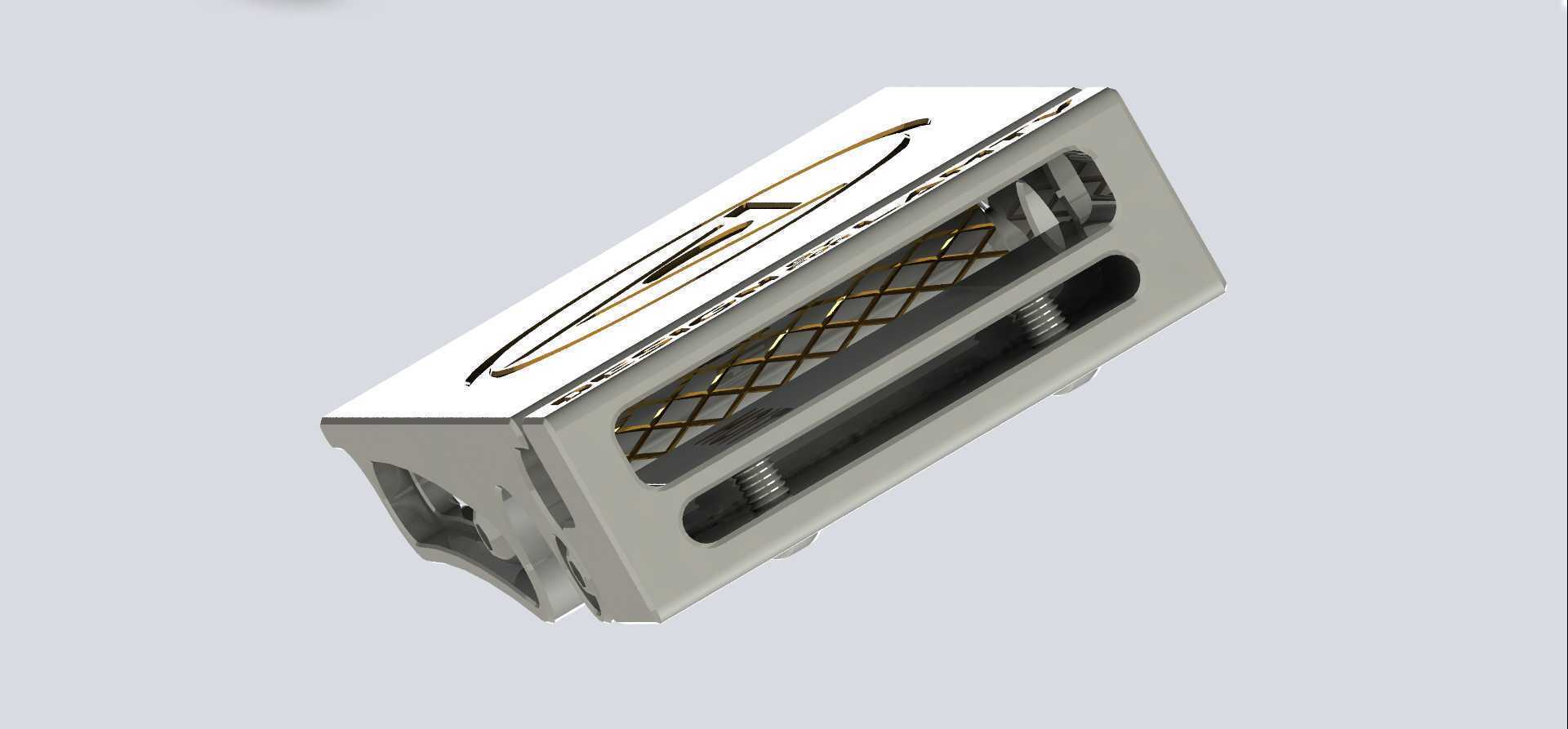

　　安装边界方面，锁扣整体外形尺寸为长62mm、宽35mm、厚度12mm，织带穿入槽的开口高度为4.8mm，可兼容厚度2mm-4.5mm的尼龙织带、帆布织带，安装时无需额外工具，织带穿入后通过锁体尾部的压齿螺丝固定，压齿深度1.2mm，咬入织带纤维层后可避免织带长期拉扯后从锁扣尾部滑脱，压齿螺丝采用内六角防松设计，反复开合10000次后螺丝扭矩衰减不超过15%，无需频繁拧紧维护。

　　从实际使用场景出发，设计时特意优化了锁体的边角弧度，所有外露棱边都做了R1.5的圆角处理，避免日常佩戴时硌腰、勾刮衣物面料，锁体表面的标识区域采用下沉式蚀刻填漆工艺，长期摩擦使用不会出现标识脱落的问题。锁合状态下锁体与锁舌的配合间隙控制在0.1mm以内，晃动量极小，不会出现传统廉价腰带扣松垮异响的问题，解锁时锁舌在内部复位弹簧的作用下会自动弹开3mm的间隙，方便用户快速分离锁体两端，单手即可完成解锁与锁合操作，冬季戴厚手套操作也不会出现卡滞。

　　结构内部的复位弹簧采用304不锈钢材质，弹簧线径0.8mm，自由长度12mm，预压行程2mm，保证在-30℃到60℃的环境温度下都能正常提供复位弹力，不会因为低温出现弹簧弹力下降、高温出现弹簧弹力衰减的问题，适配户外极端环境下的使用需求。锁体内部的转轴采用不锈钢销钉压装固定，销钉与安装孔的过盈量为0.05mm，长期使用不会出现销钉脱出、转轴松旷的问题，销钉两端做沉头处理，不会突出锁体表面刮蹭衣物或皮肤。

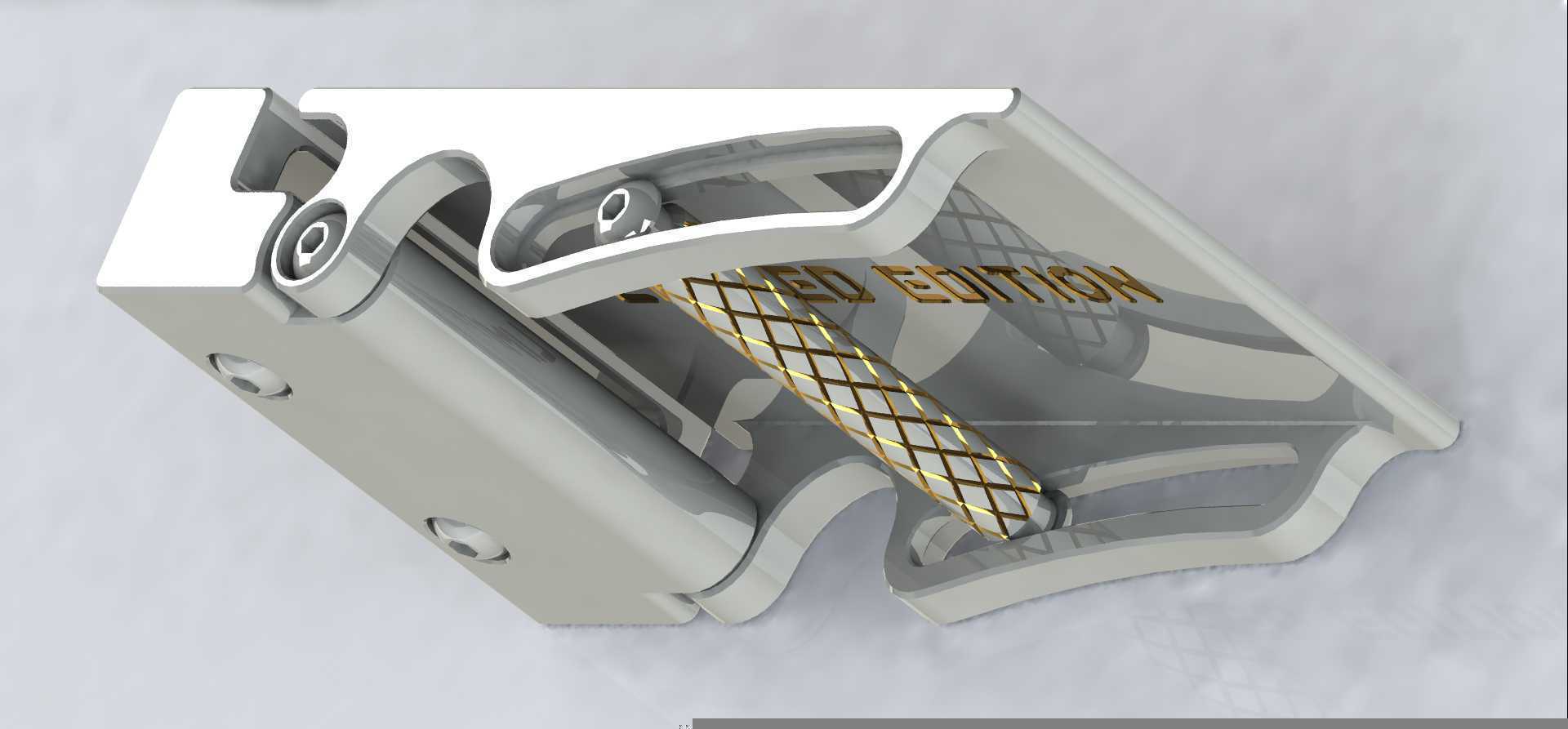

　　在受力校核层面，锁体主受力壁的厚度设计为3.5mm，通过有限元受力分析，在施加200kg的纵向拉力时，最大应力出现在锁舌咬合位置，应力值为185MPa，低于锌合金的屈服强度220MPa，安全系数达到1.19，满足重载挂载的强度要求，同时不会因为壁厚过大导致锁体整体重量过高，单锁扣整体重量控制在85g，长期佩戴不会有明显的坠重感。织带接触面做了细密的防滑齿纹，齿纹高度0.3mm，既可以增加与织带的摩擦力，又不会因为齿纹过深割伤织带纤维，延长织带的使用寿命。
