镂空式快装夹持锁紧机械构件设计

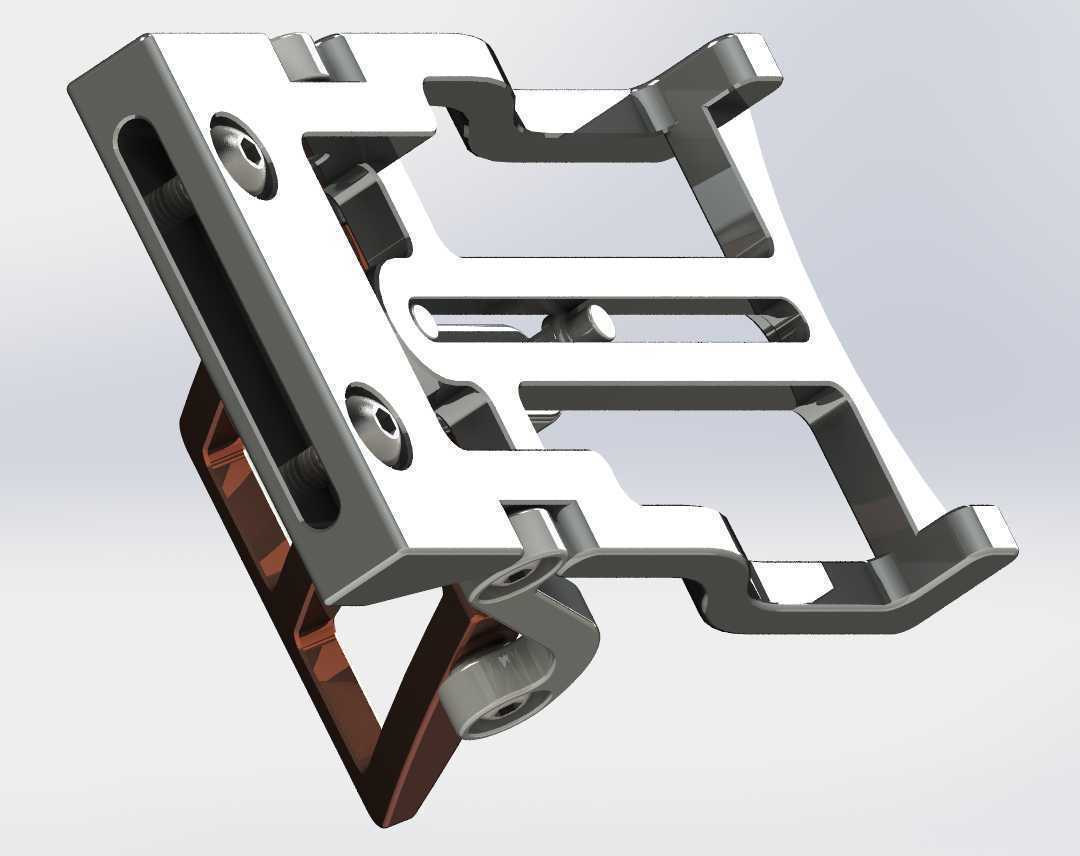

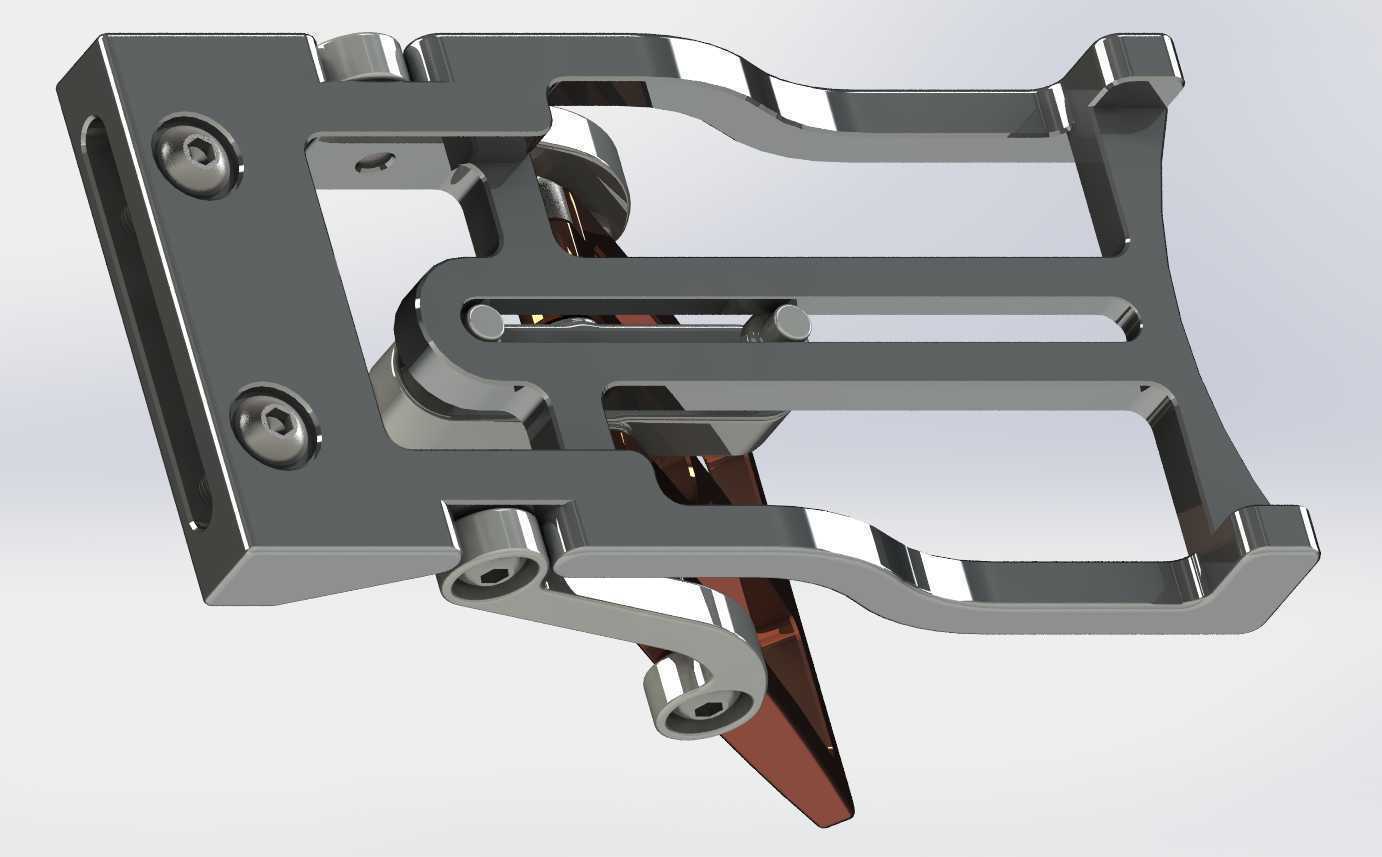

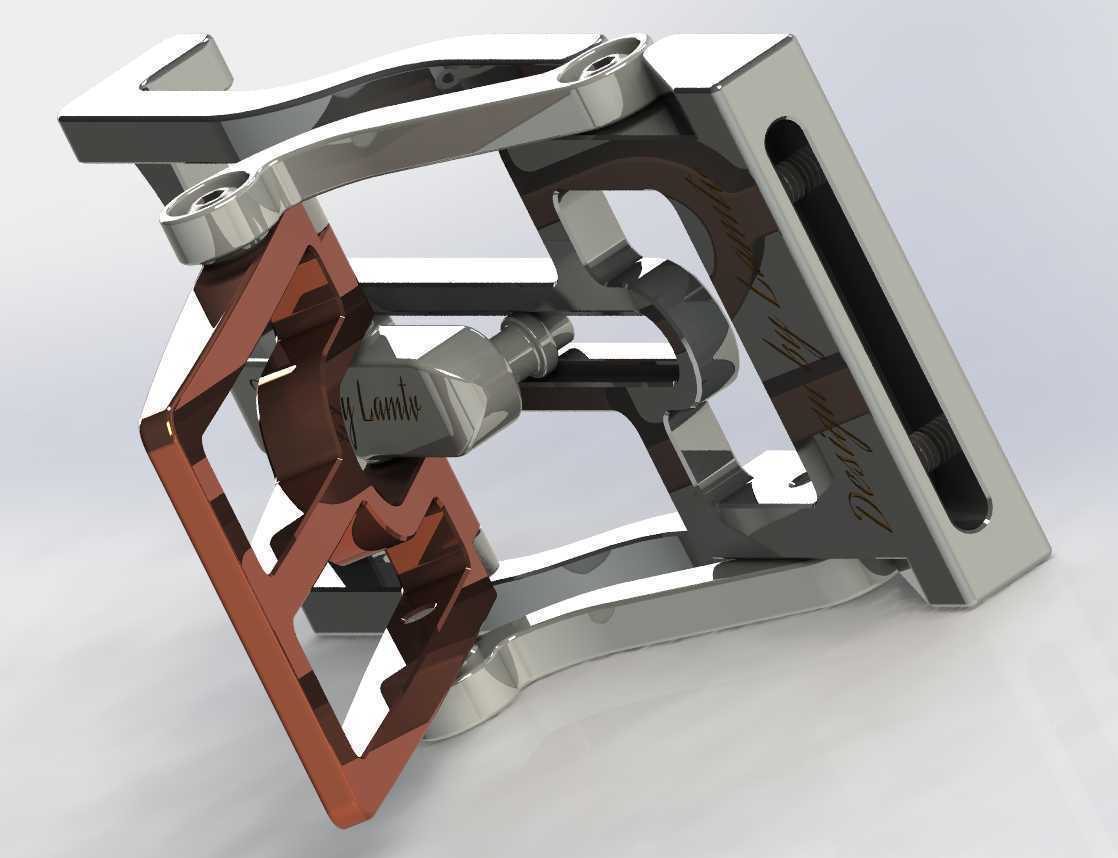

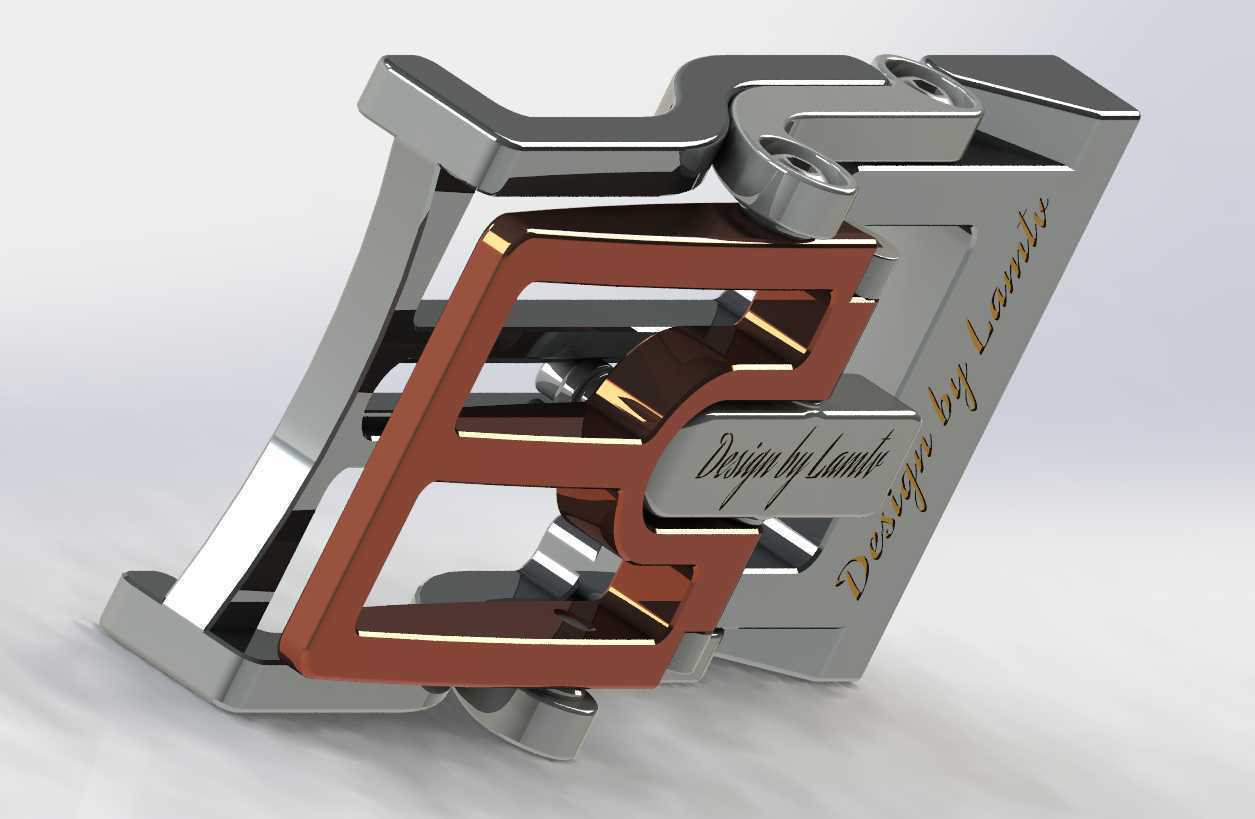

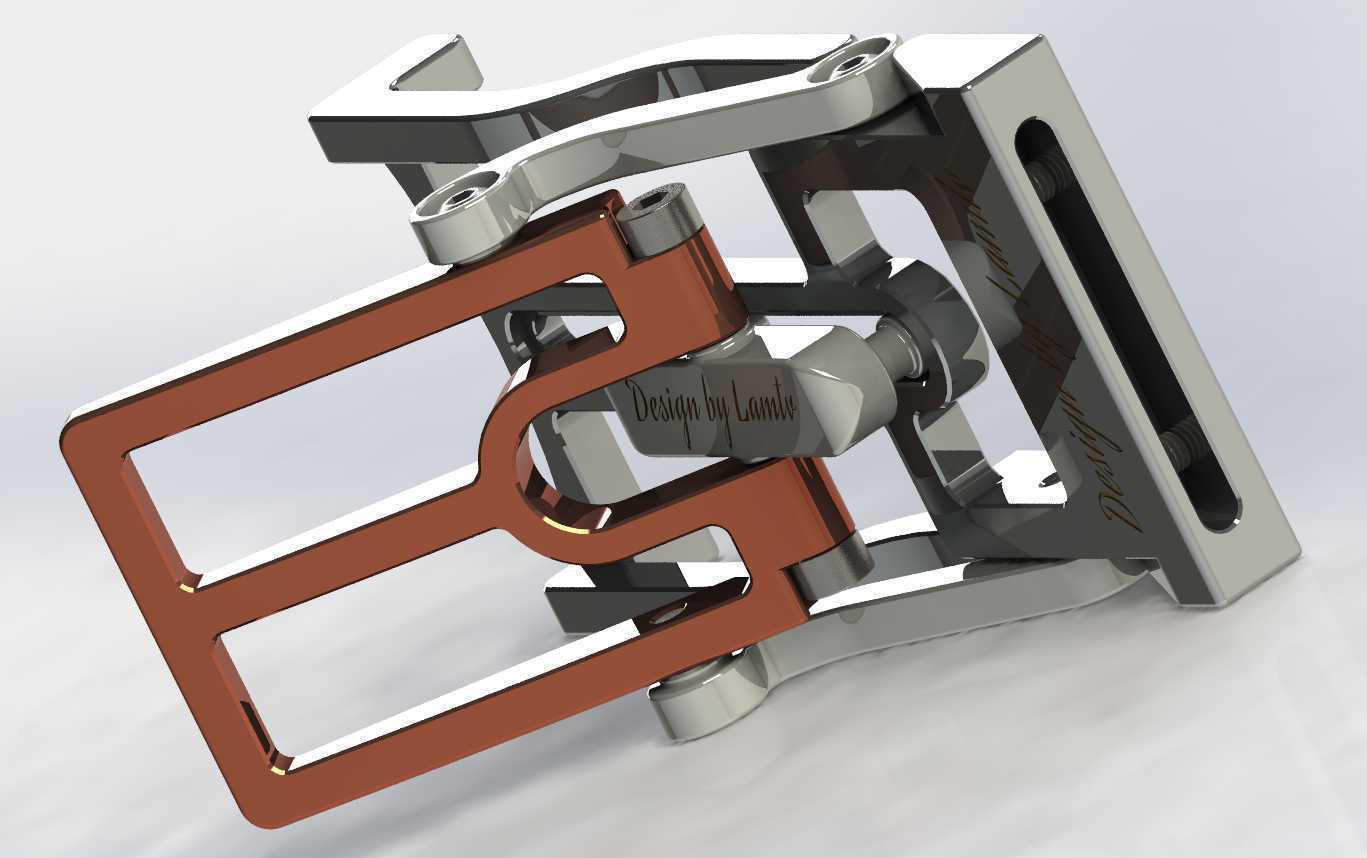

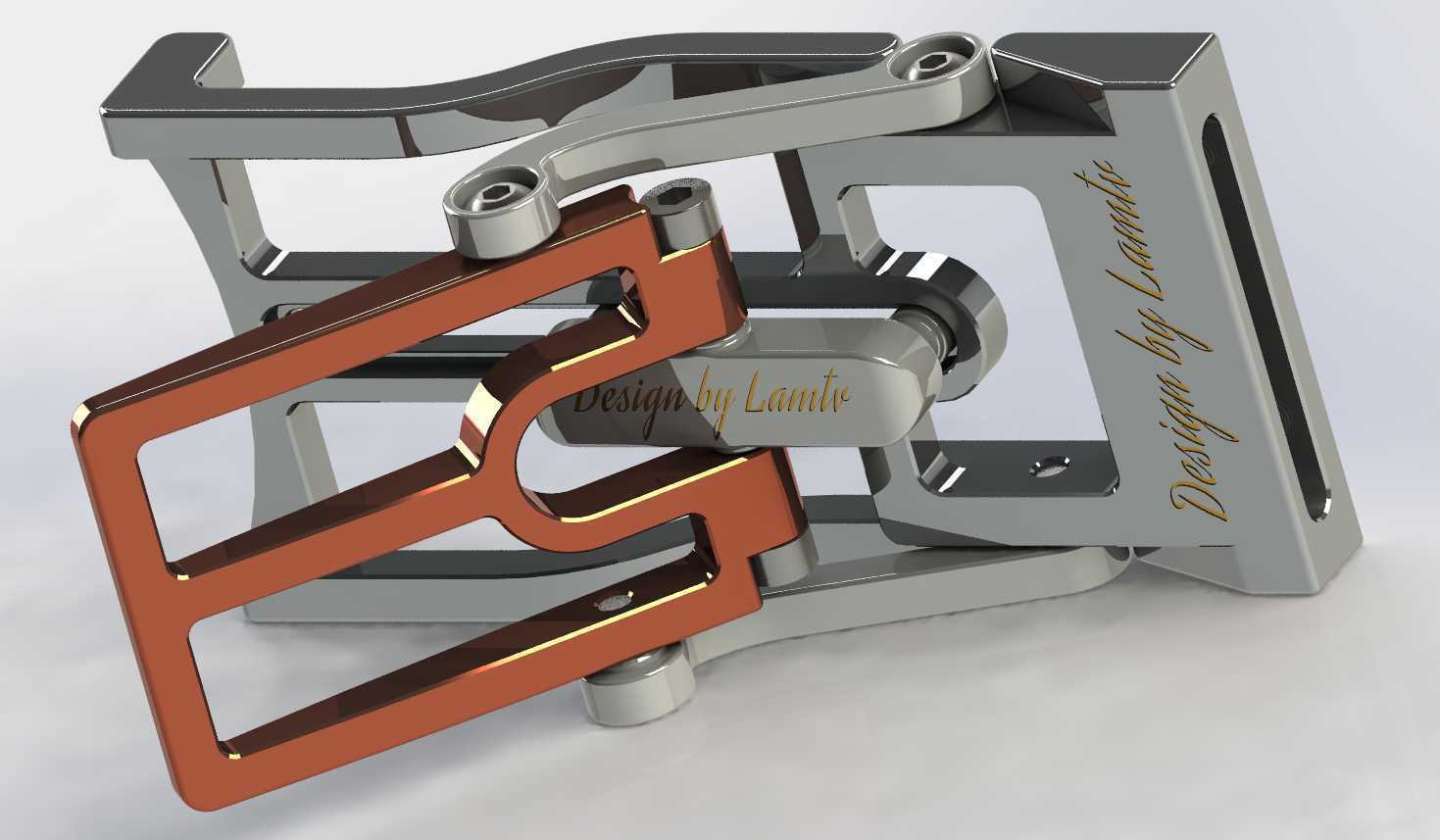

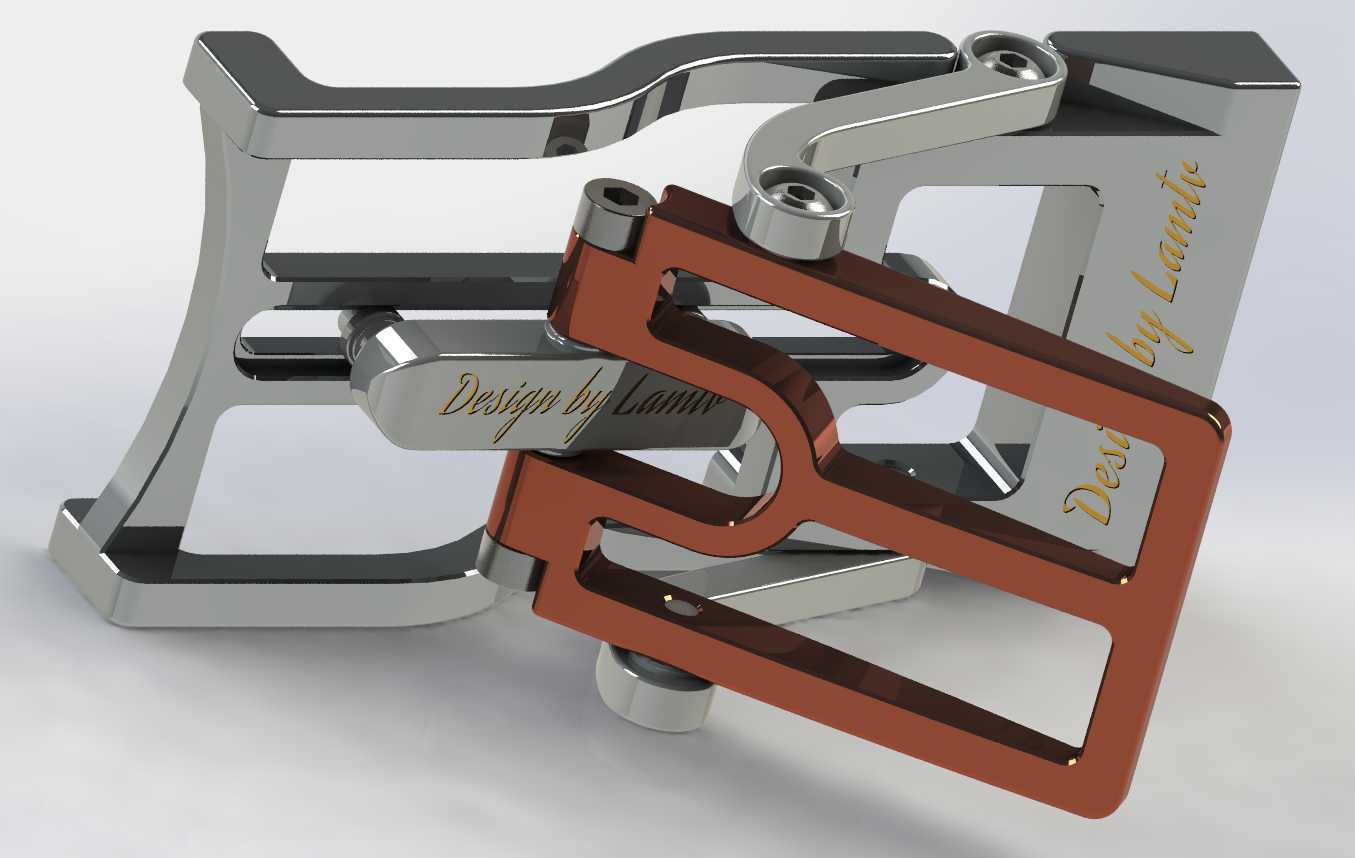

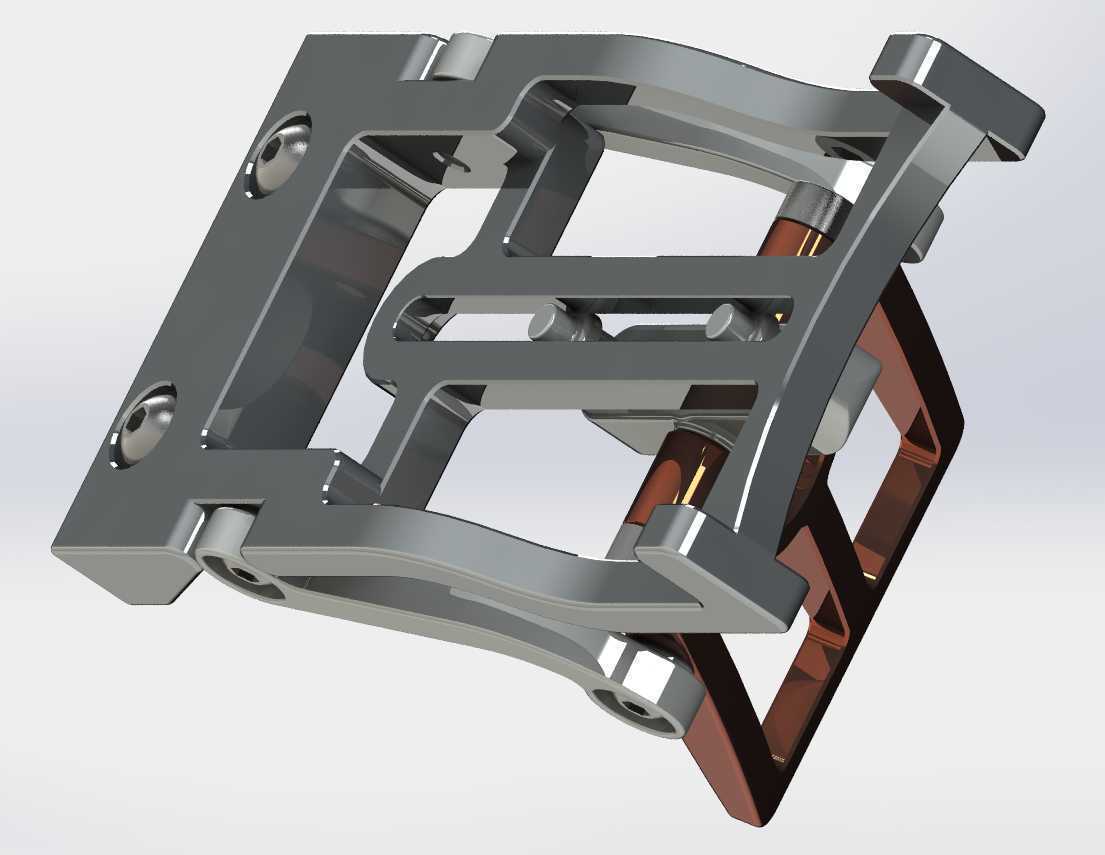

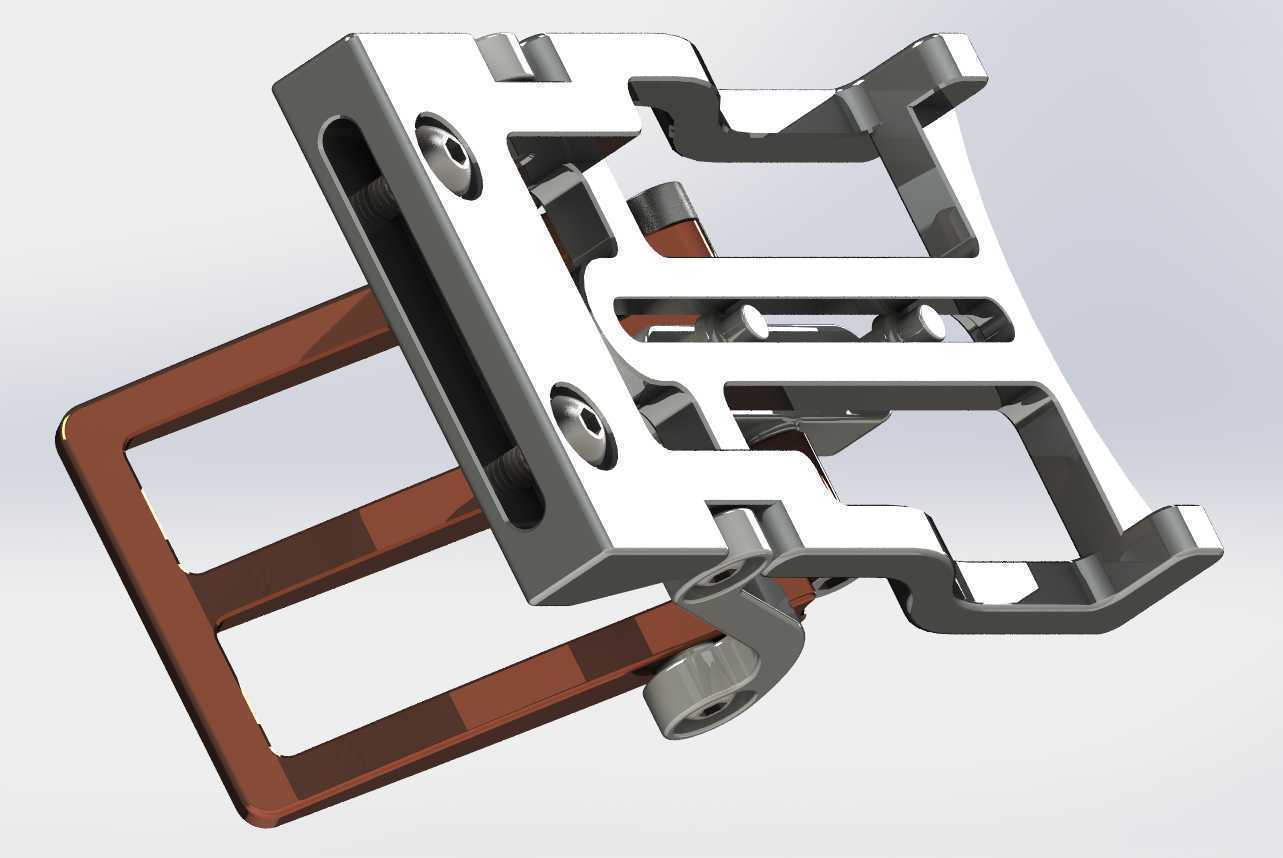

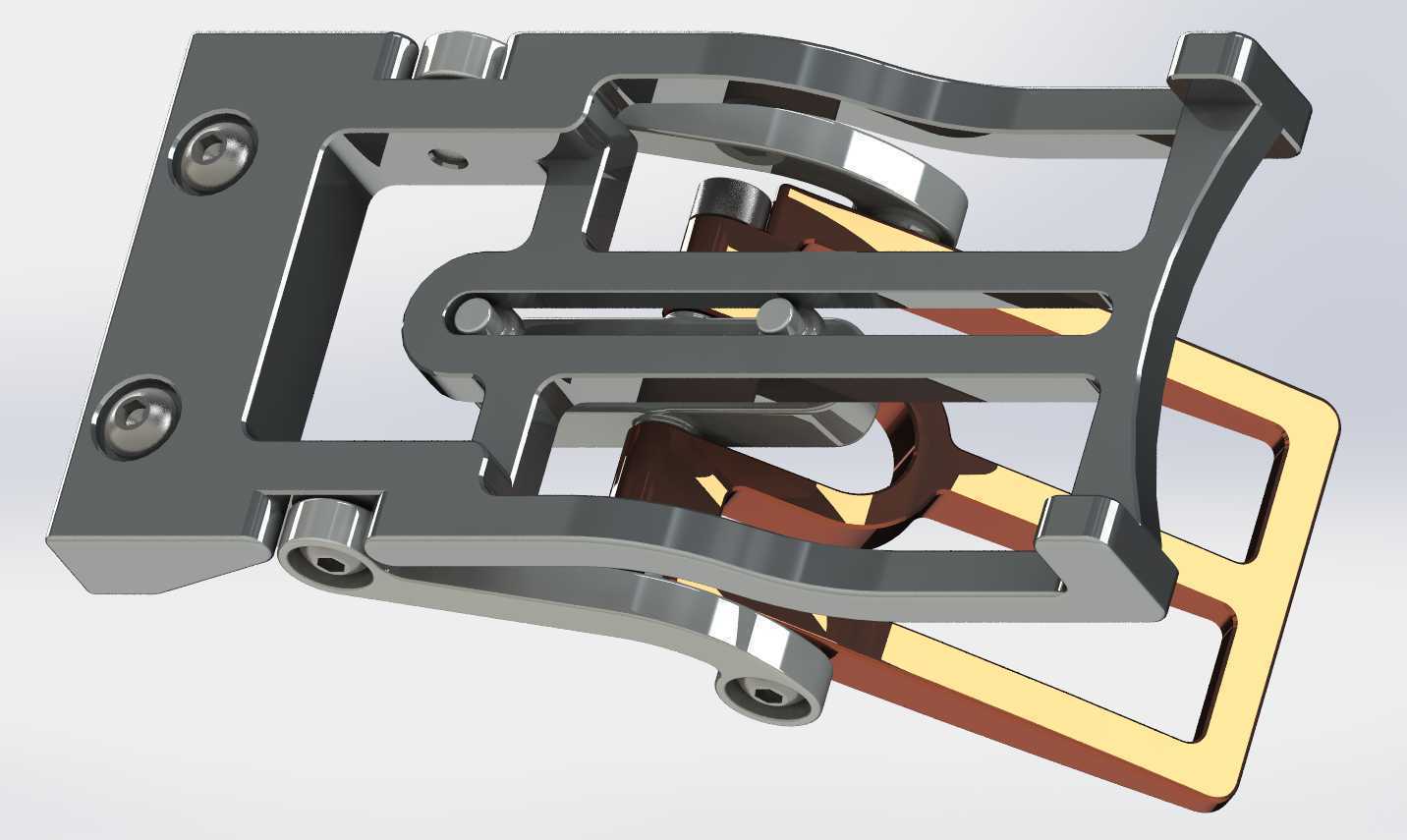

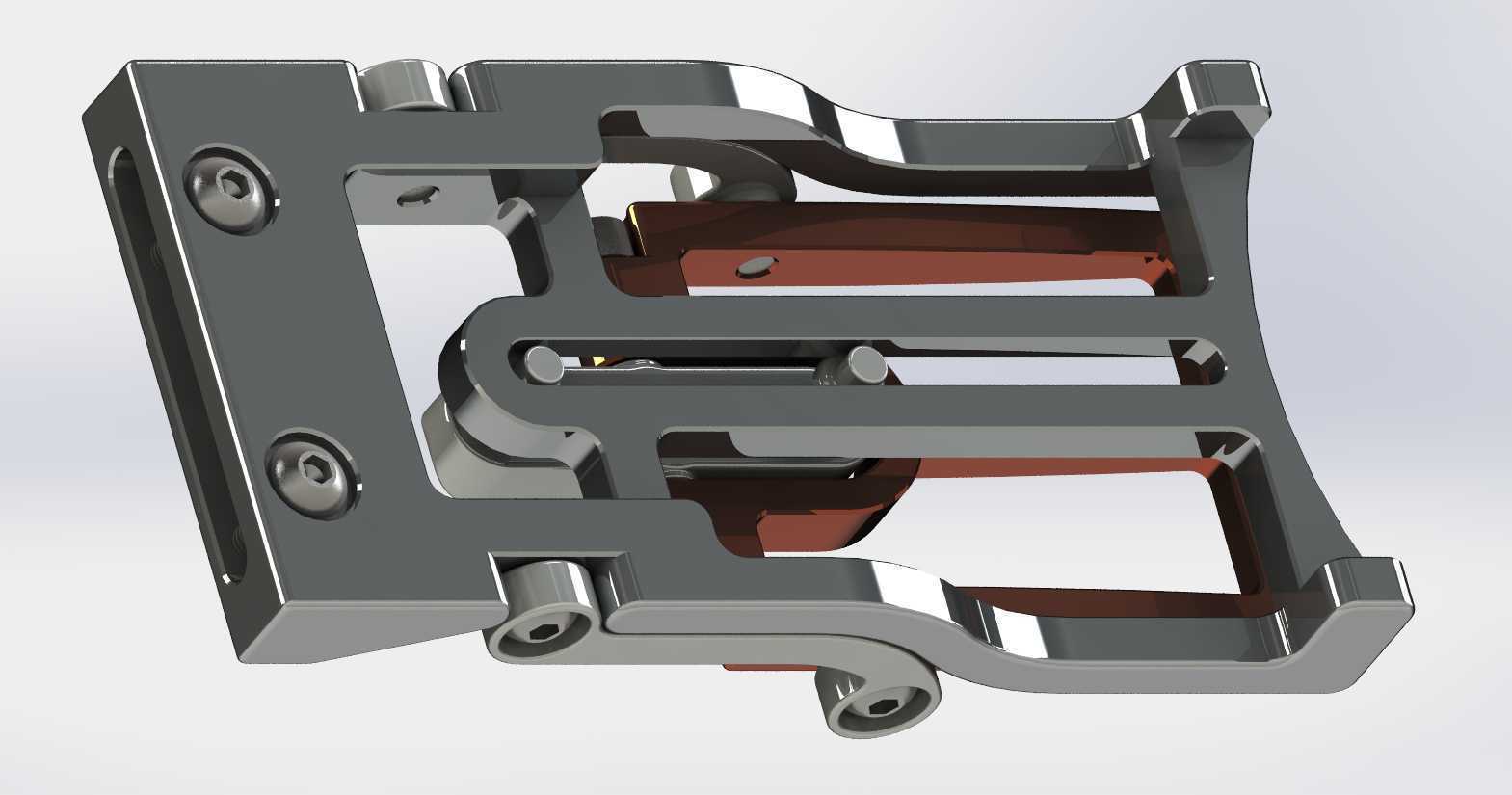

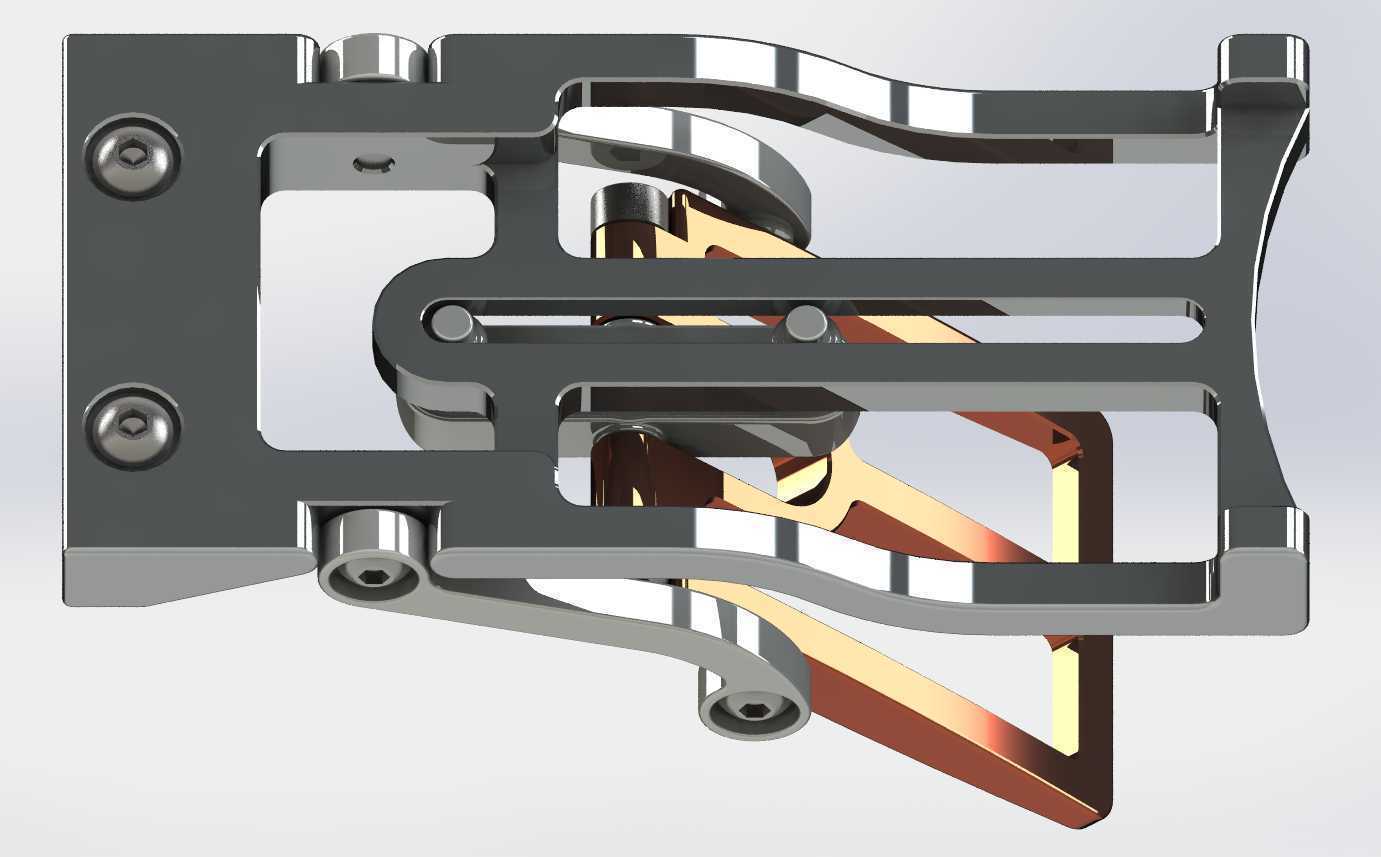

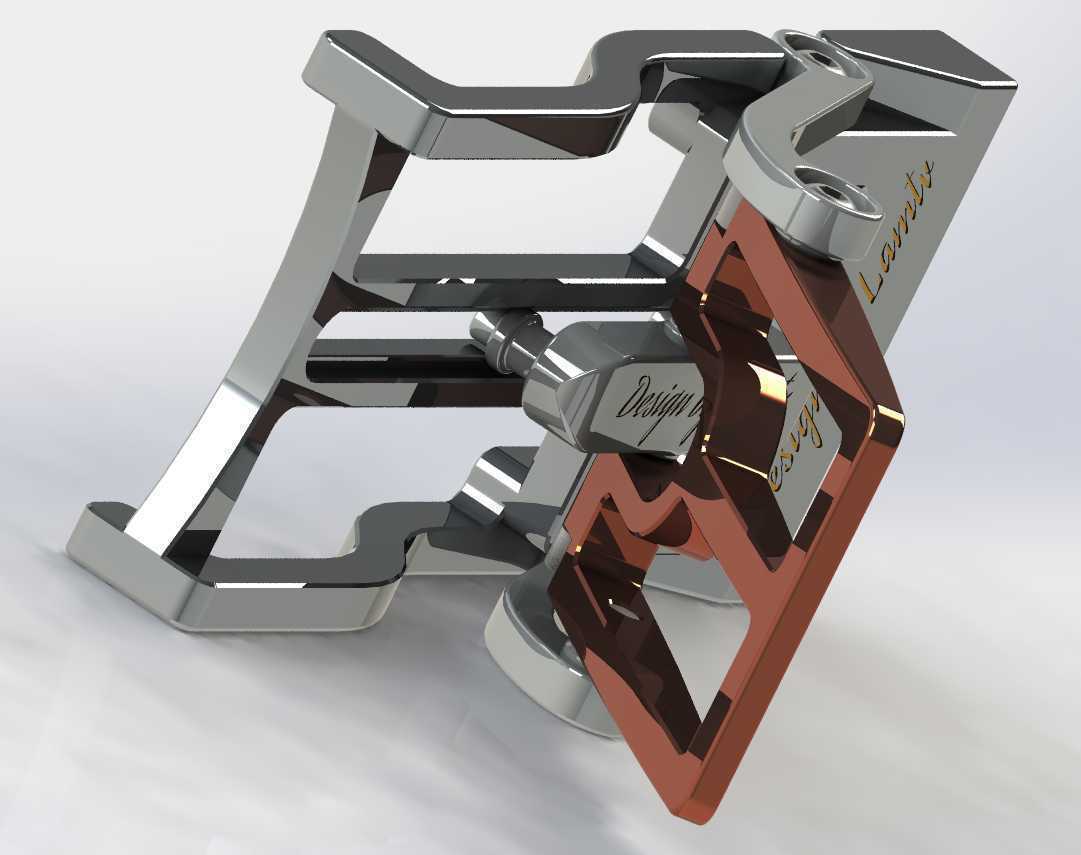

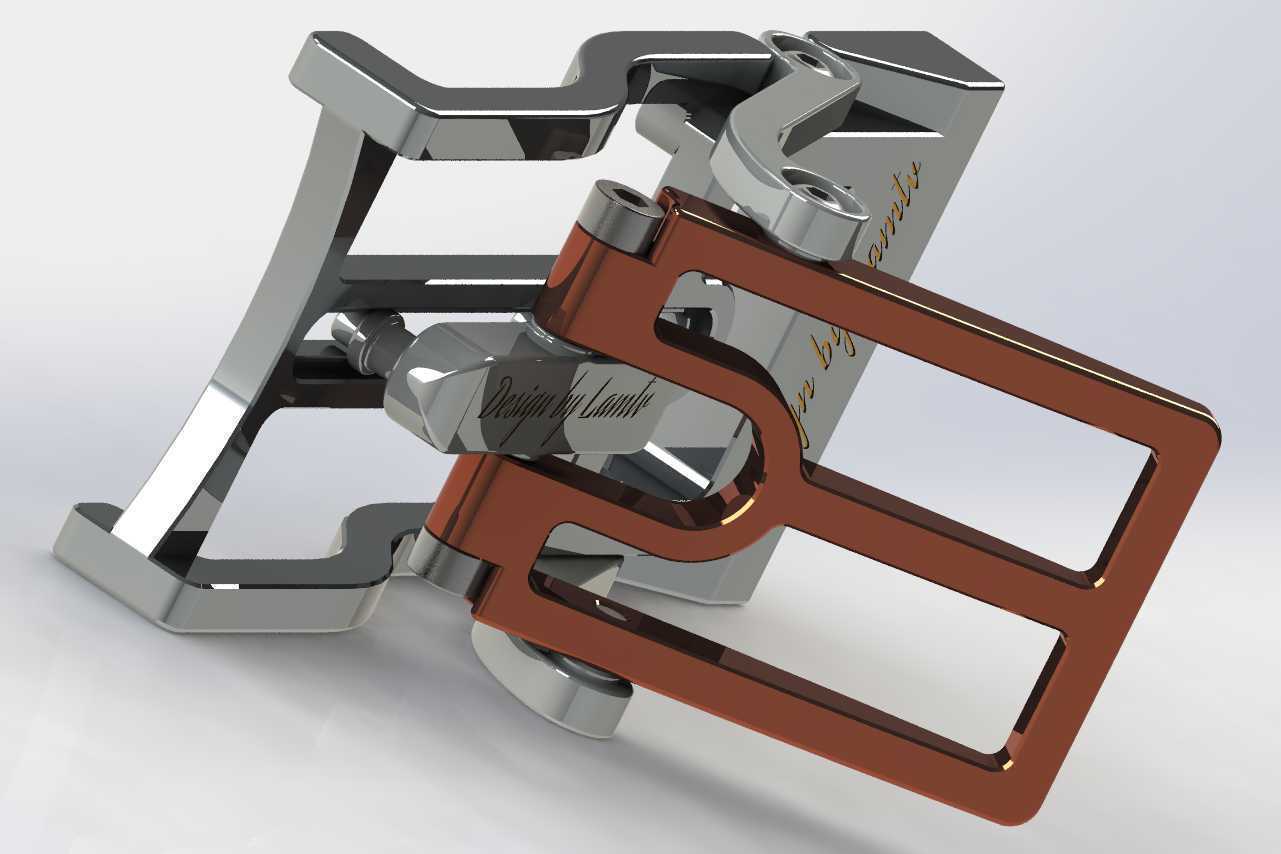

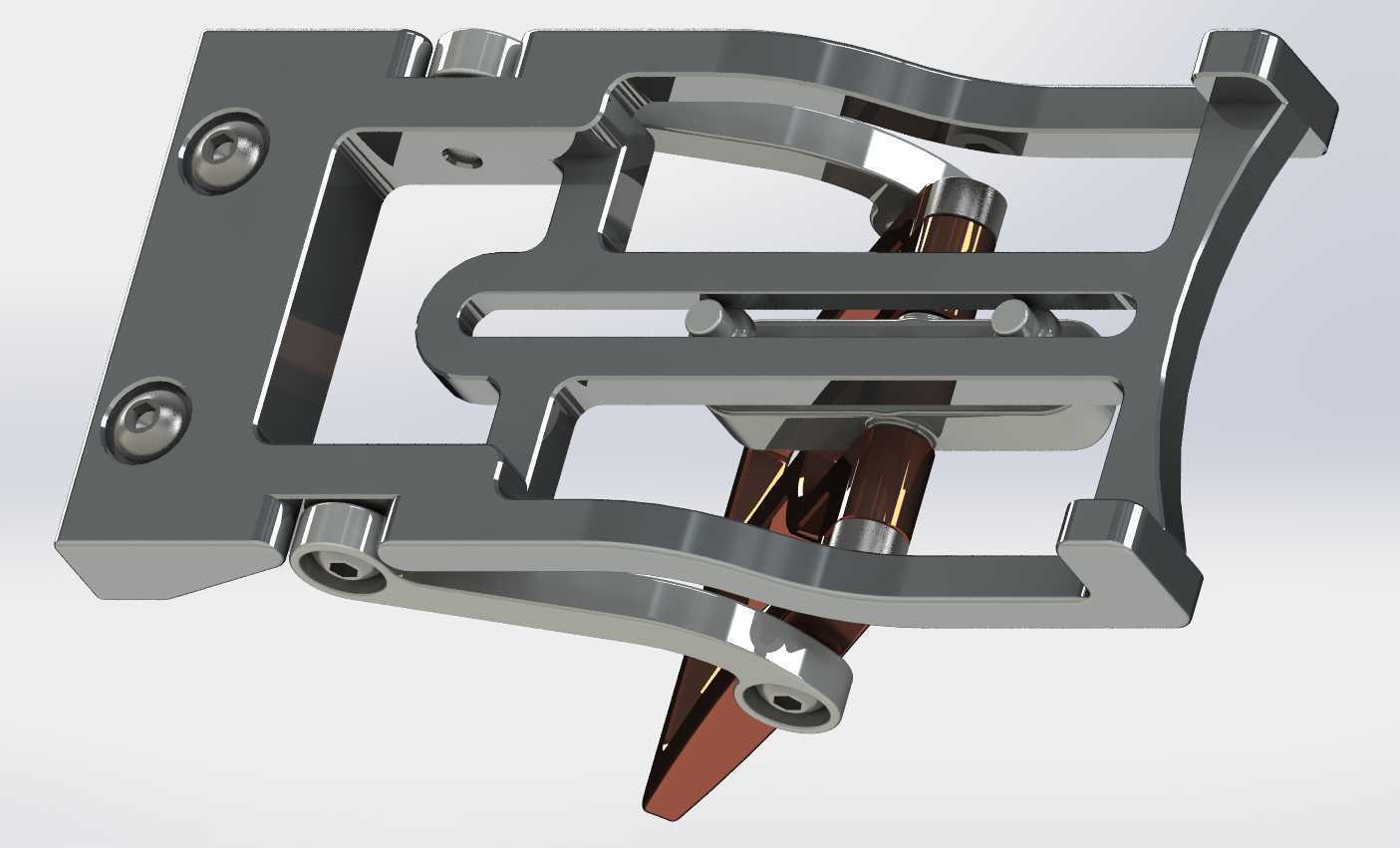

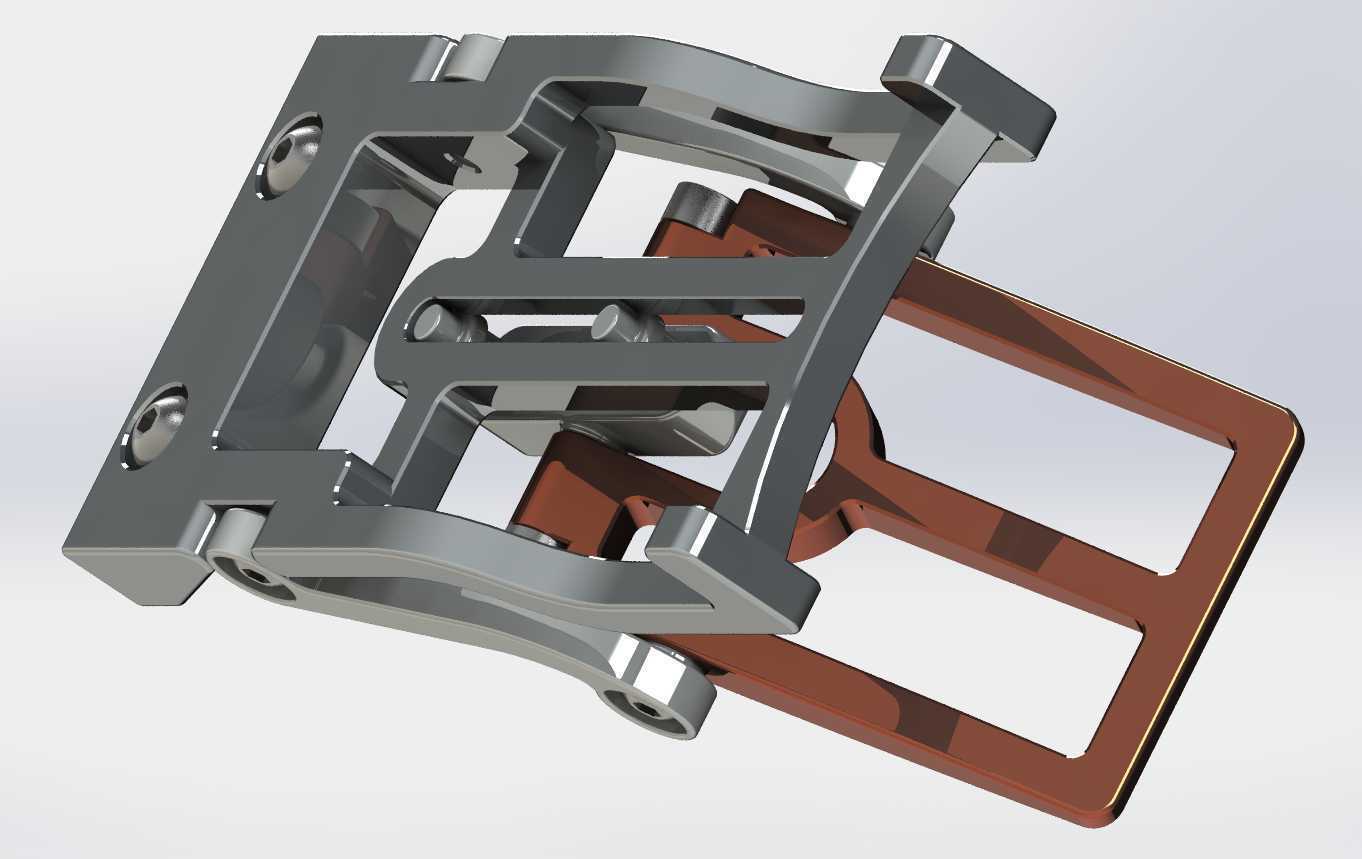

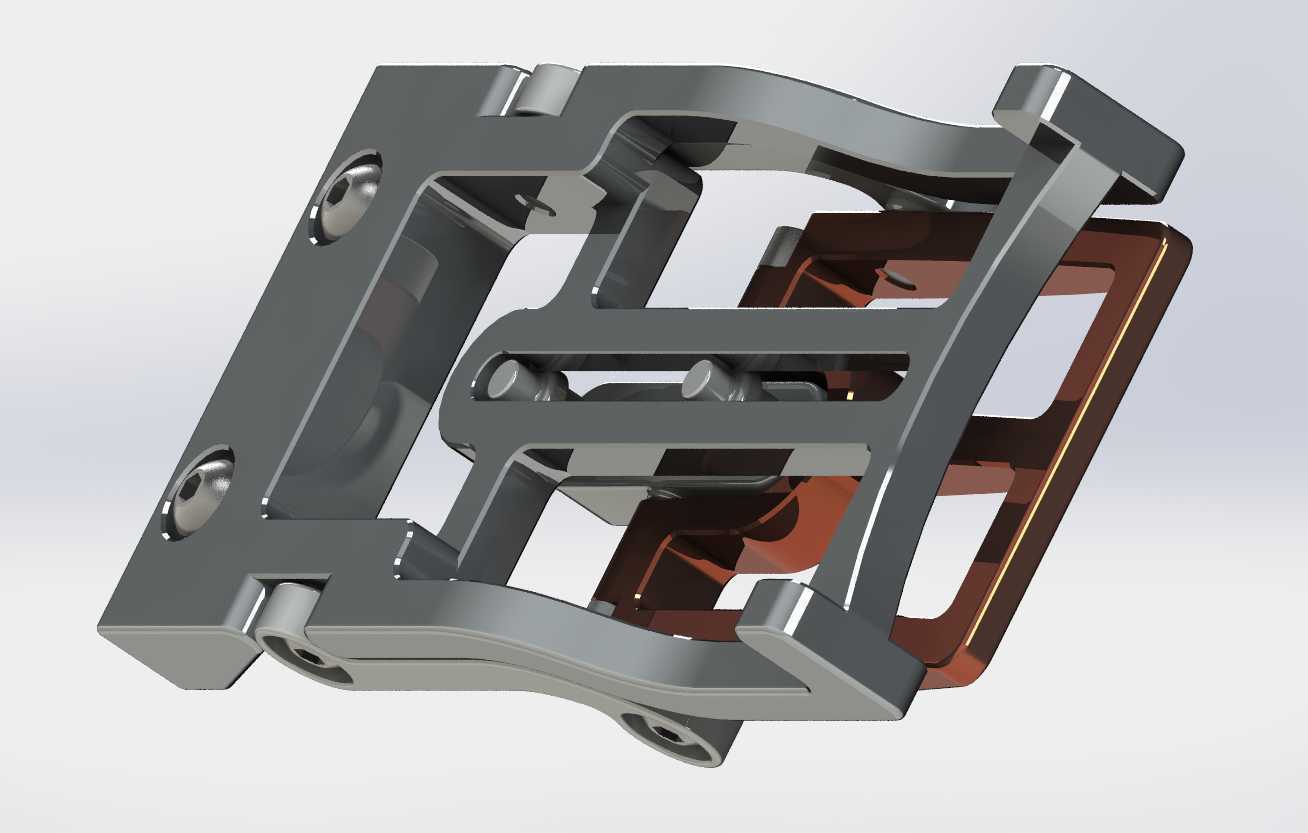

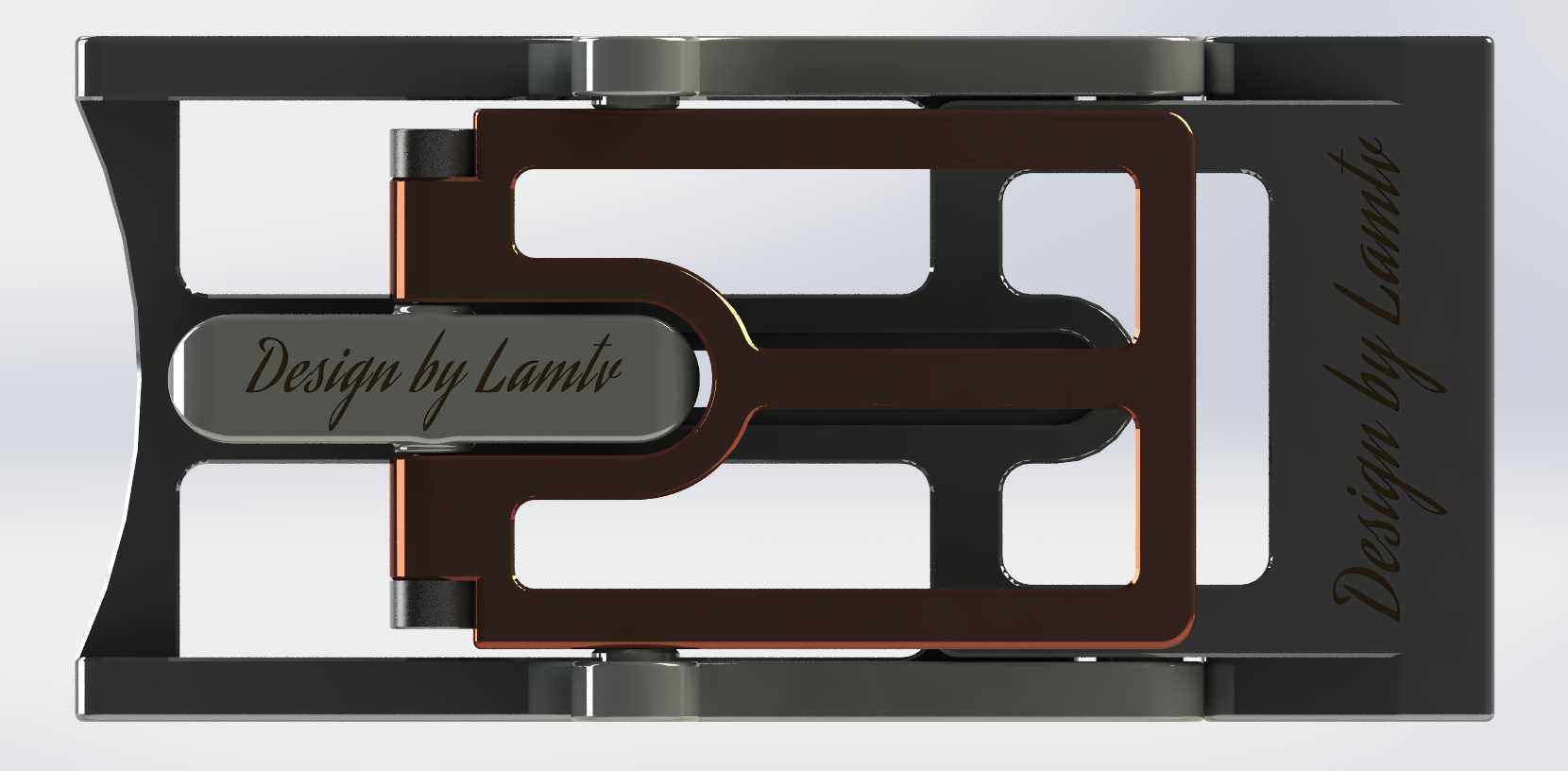

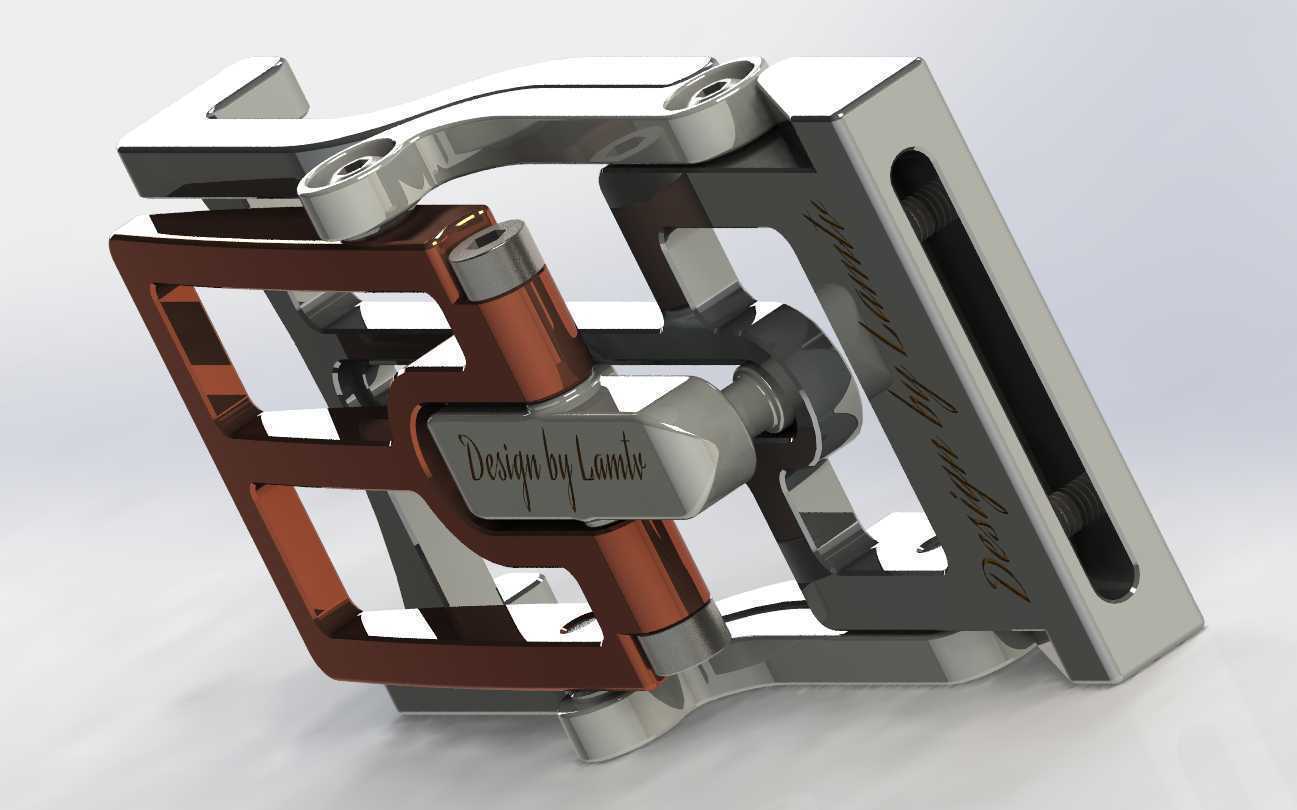

　　这款镂空式夹持锁紧构件，最初是为户外便携装备的快拆固定场景开发的，日常在摄影器材快装、轻型战术装备挂载、小型户外工具快锁等场景中都能适配，核心作用是实现两个对接部件的快速锁紧与一键释放，不需要额外工具就能完成装拆操作，比传统的螺纹锁紧结构操作效率提升60%以上，同时在反复装拆的工况下能保持稳定的锁紧力，不会因为多次操作出现松动移位的问题。从结构设计逻辑来看，整体采用双侧对称的镂空框架布局，没有多余的冗余结构，在保证整体结构刚度的前提下尽可能削减了非受力区域的材料，整体重量比同载荷等级的实心夹持构件降低42%，非常适合对自重有严格要求的便携类装备使用。构件的核心受力点集中在中部的铰接转轴与两端的锁紧接触位，

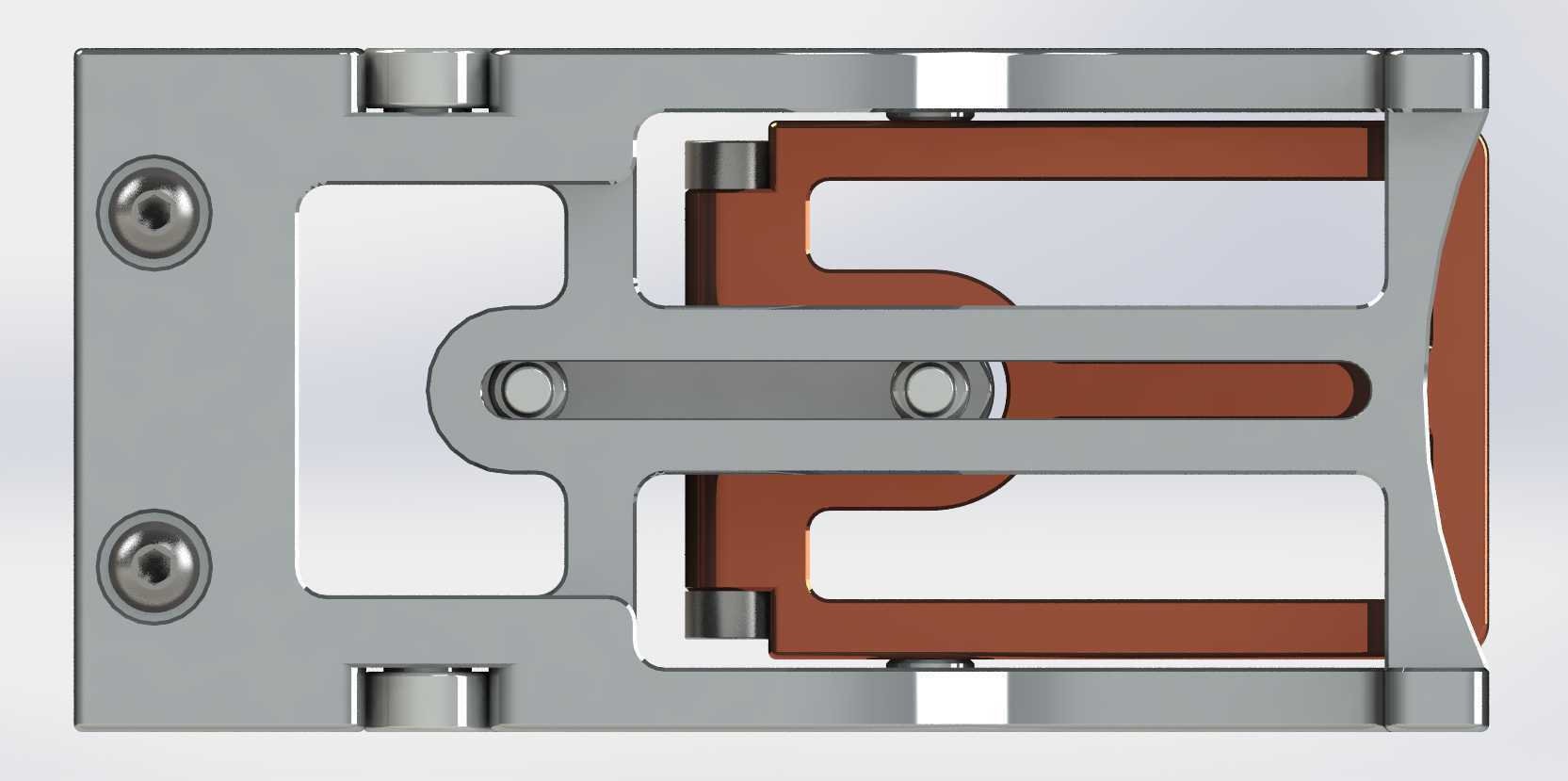

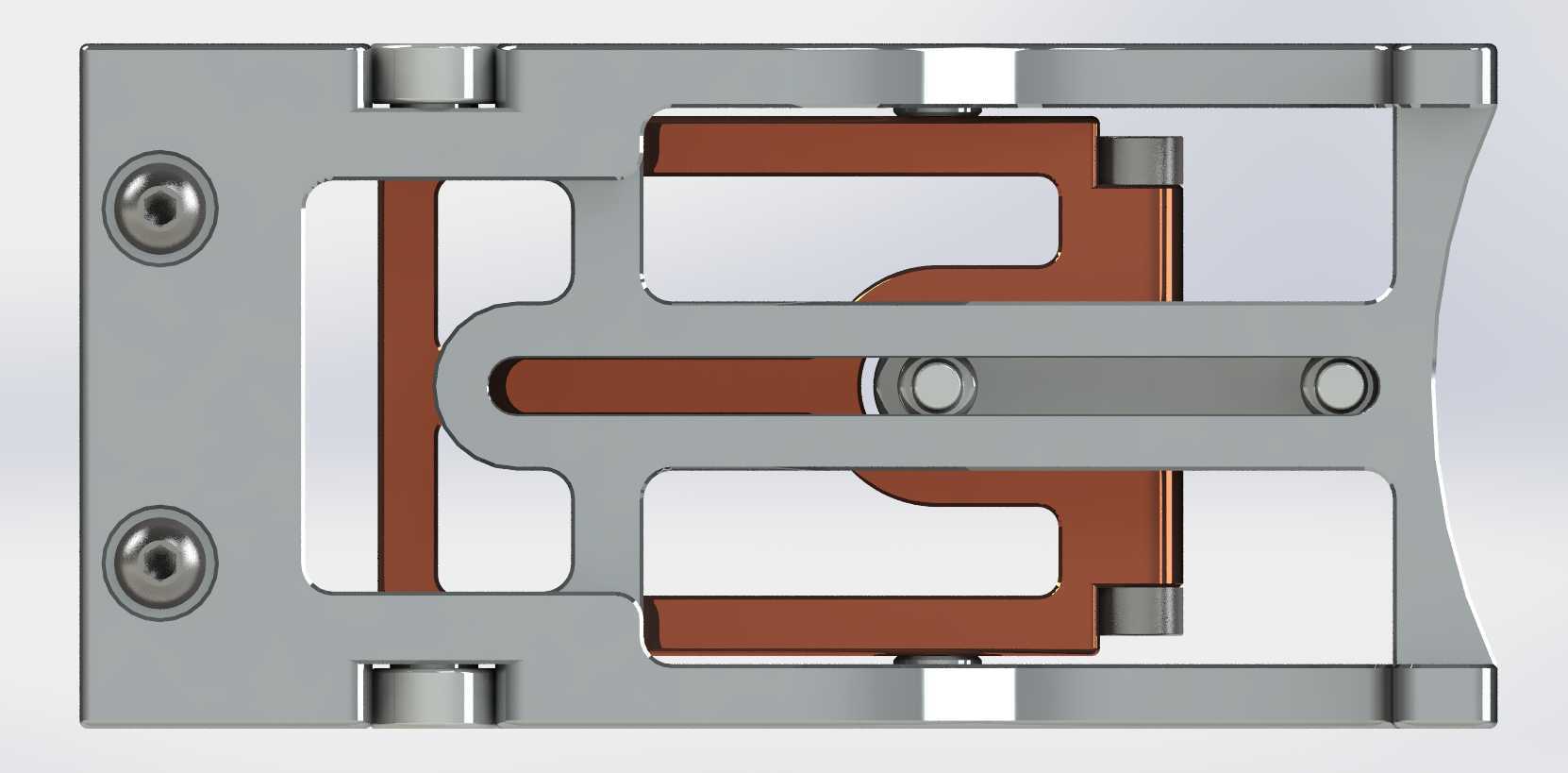

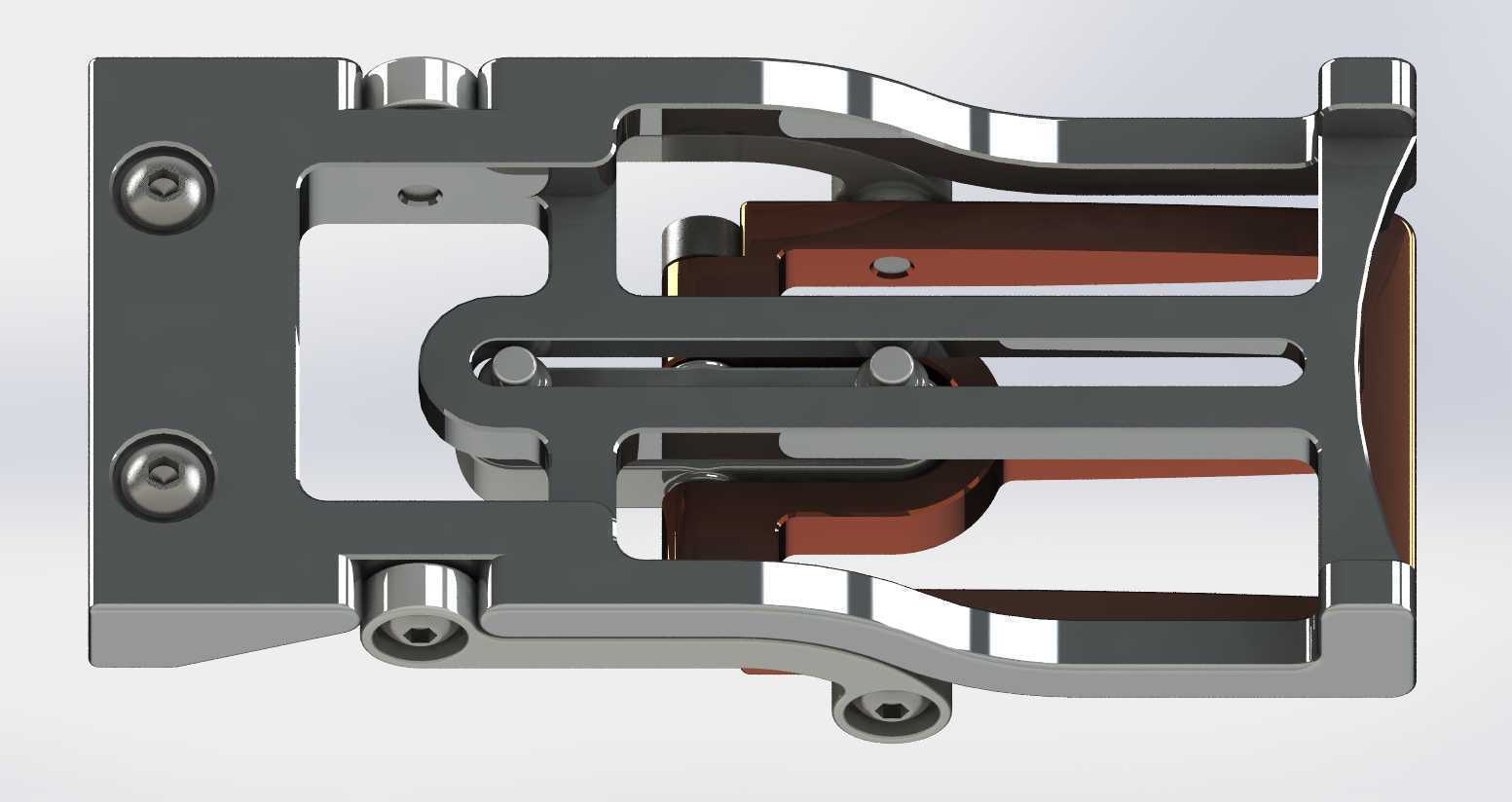

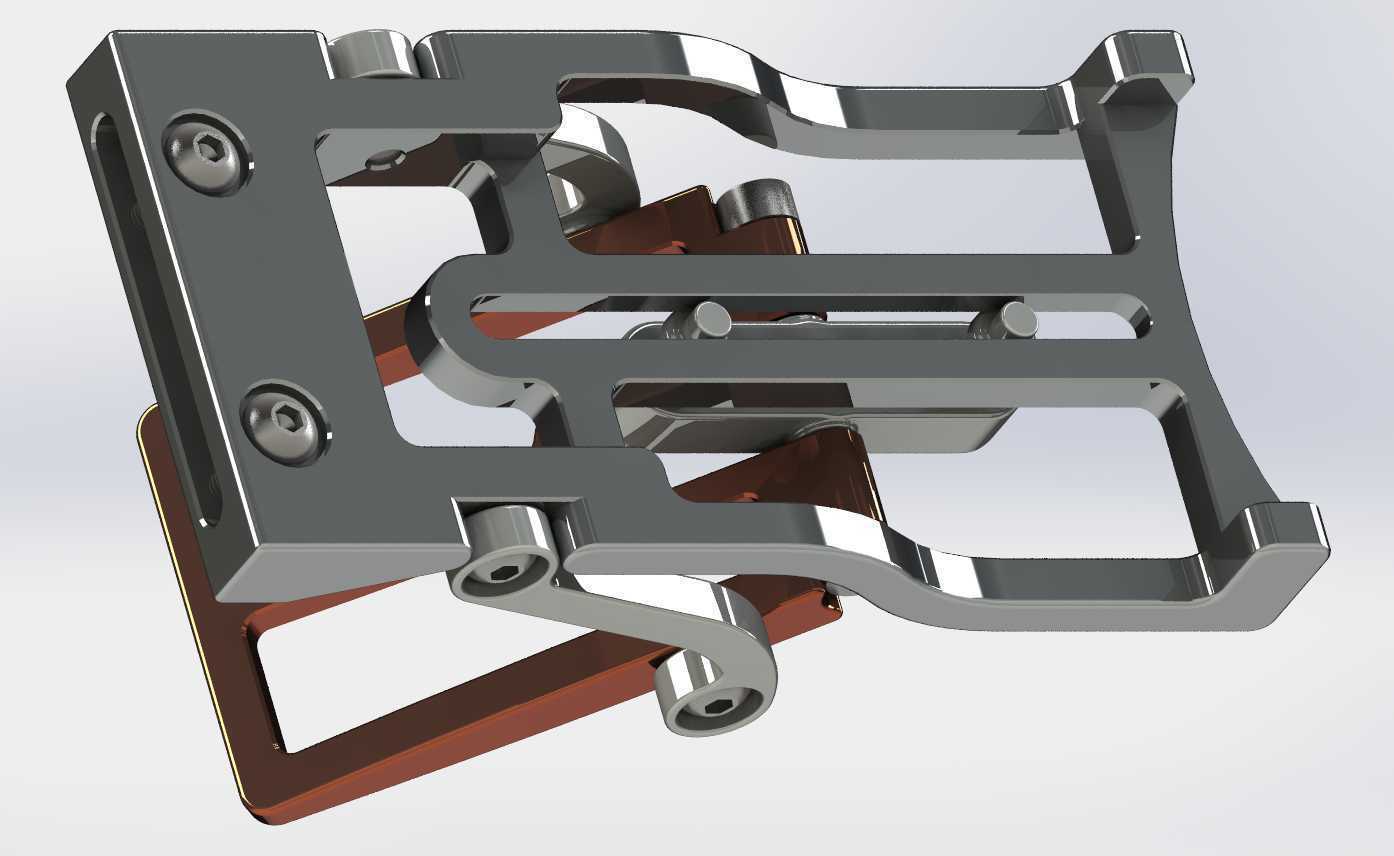

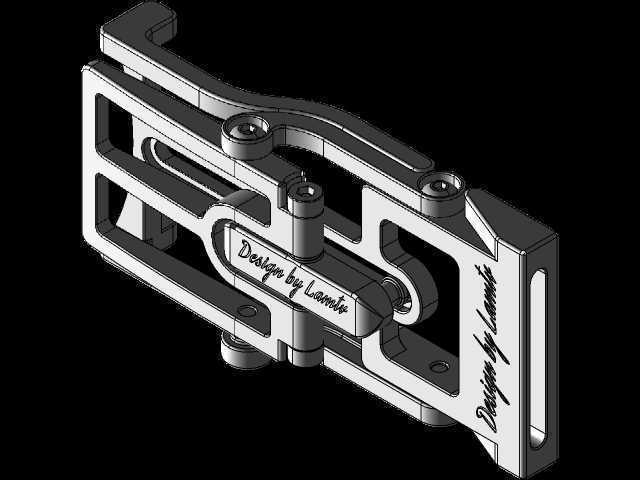

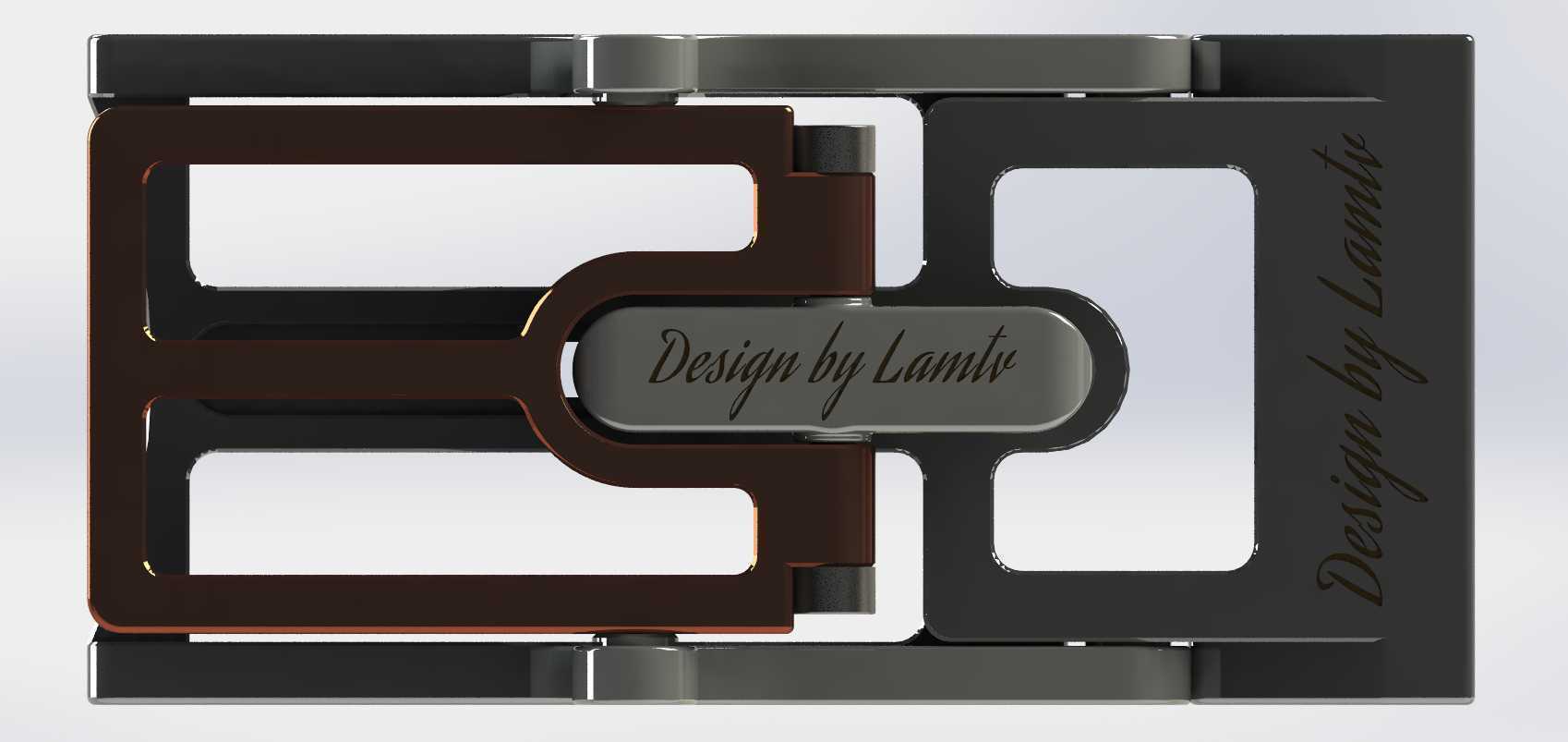

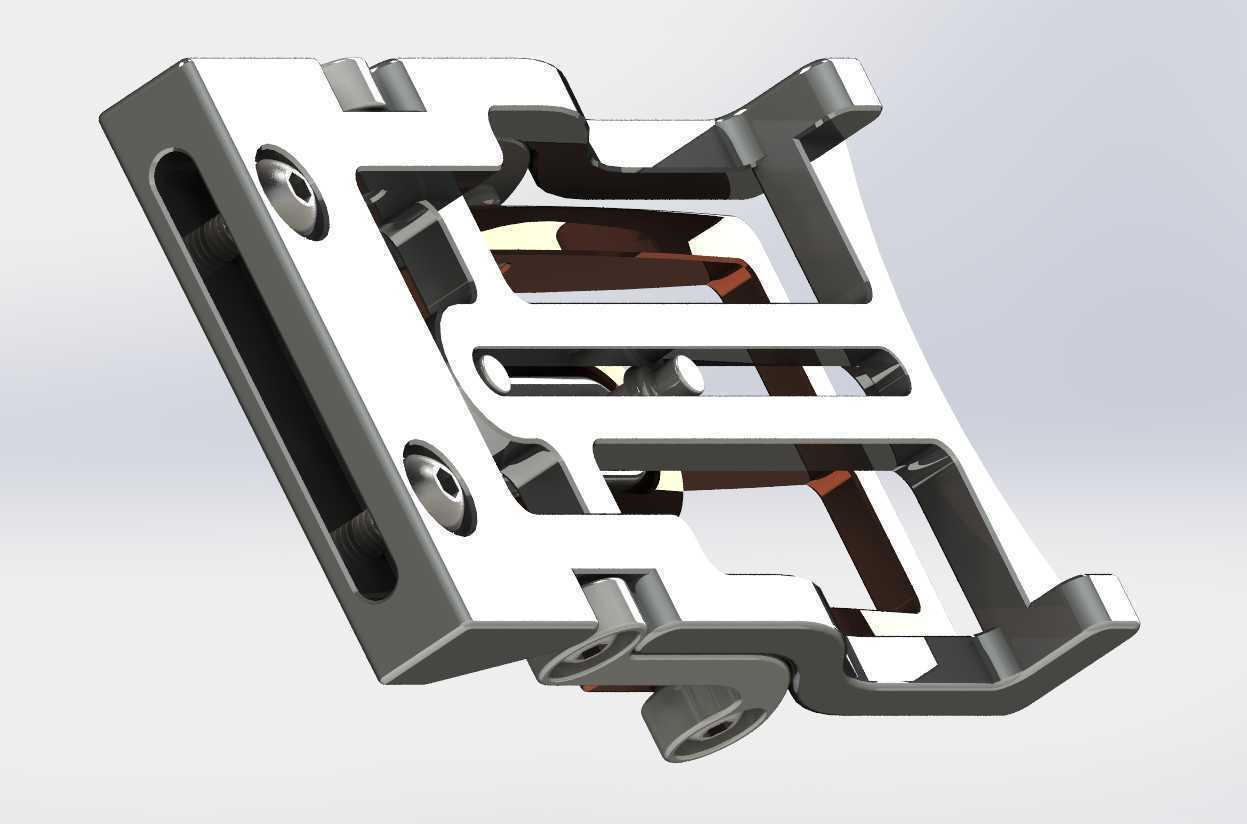

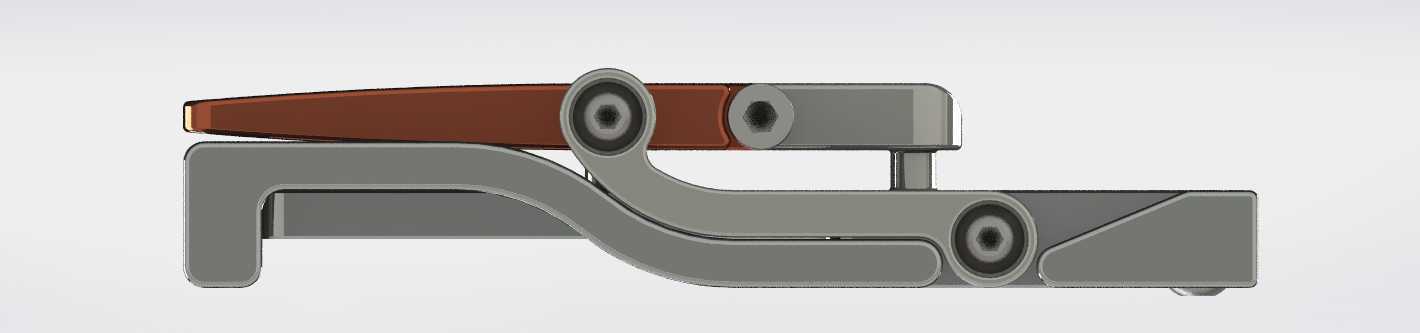

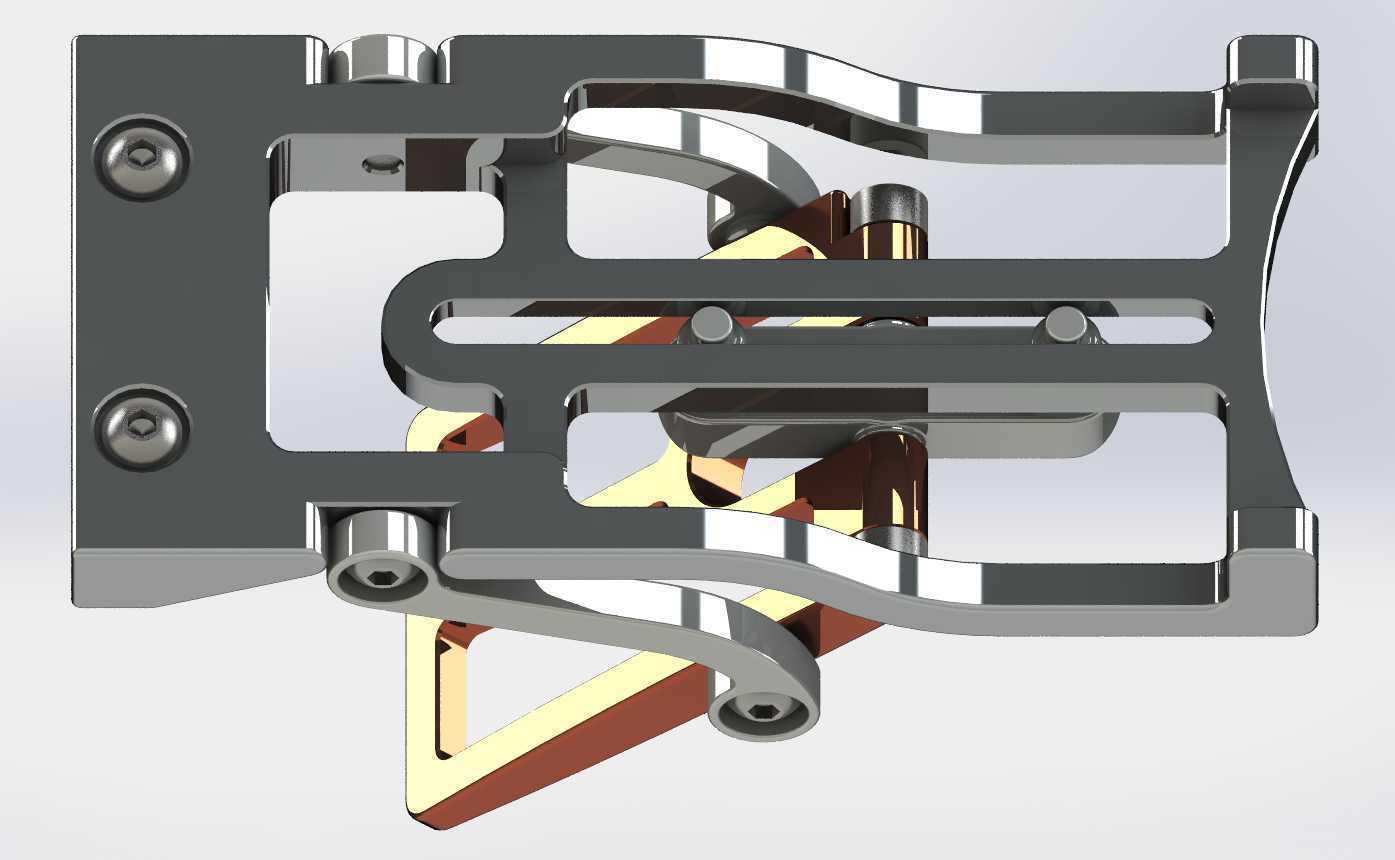

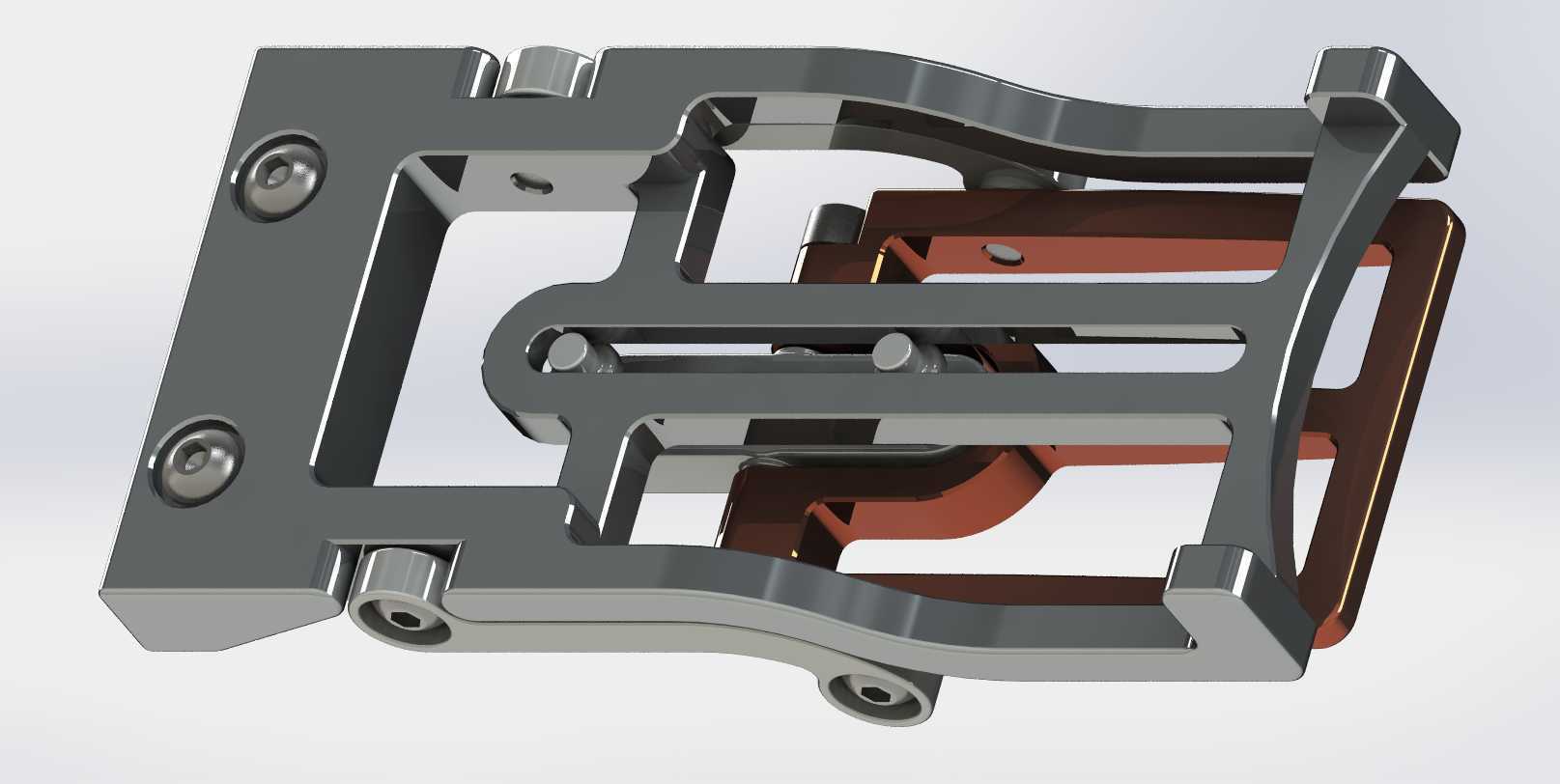

　　这两个区域在建模时做了局部加厚处理，同时转轴位置采用了衬套嵌套的设计思路，减少铰接转动时的本体磨损，延长构件的实际使用寿命。两侧的镂空槽并非单纯为了减重，同时承担了安装导向与行程限位的作用，对接部件的凸台可以直接卡入镂空槽内，沿着槽道滑动到锁紧位，不需要额外对位，操作时的容错率更高，即使在视线受阻的工况下也能快速完成装卡。从安装边界来看，构件整体为扁平式矩形布局，主体厚度控制在12mm范围内，安装时不需要预留过大的操作空间，在狭窄的安装位内也能完成操作；两端的安装孔位采用了等直径的沉头孔设计，可以适配标准的内六角圆柱头螺钉，沉头深度刚好覆盖螺钉头厚度，安装后螺钉头不会突出构件表面，避免出现刮蹭周边部件的问题。

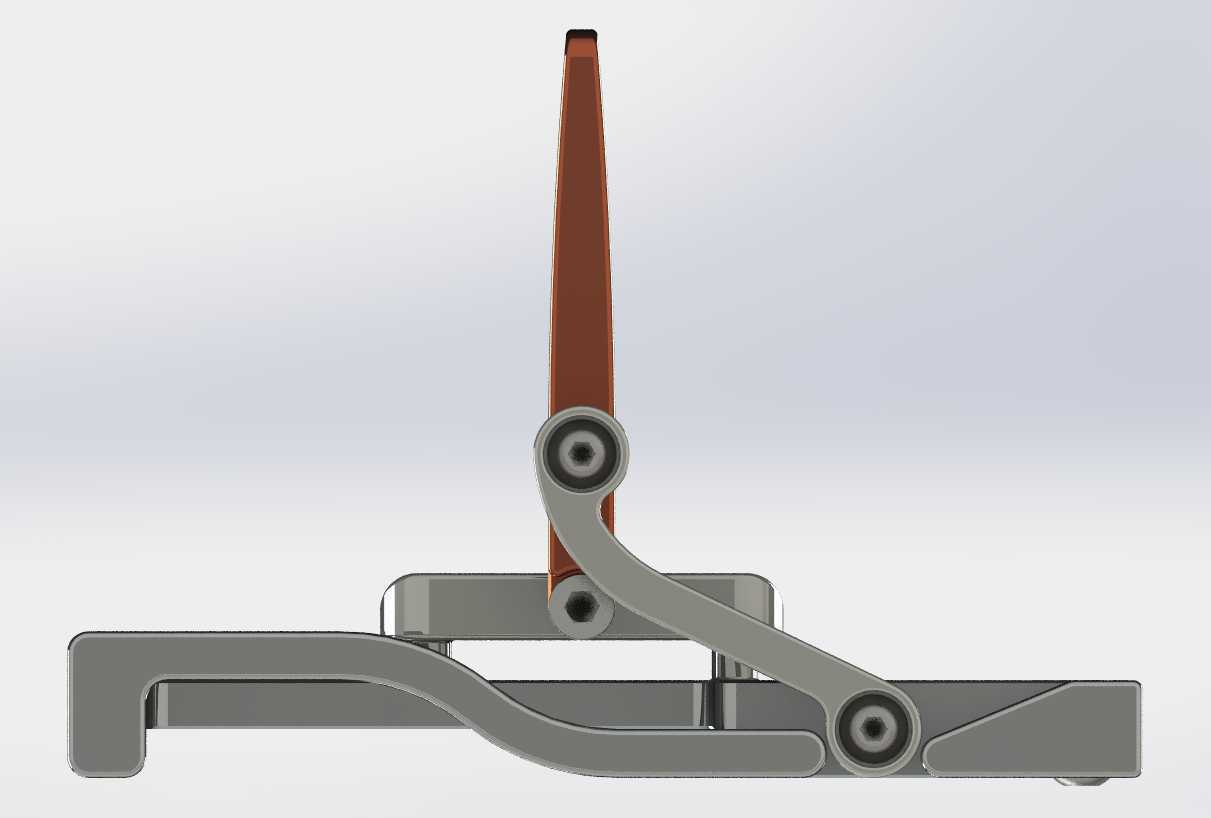

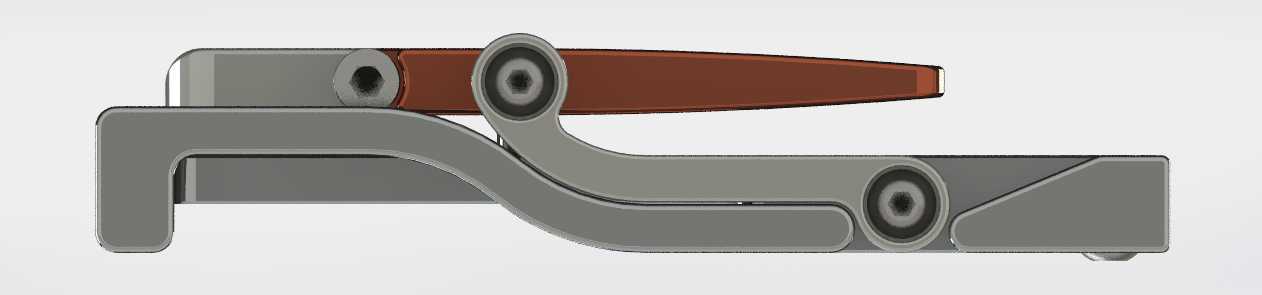

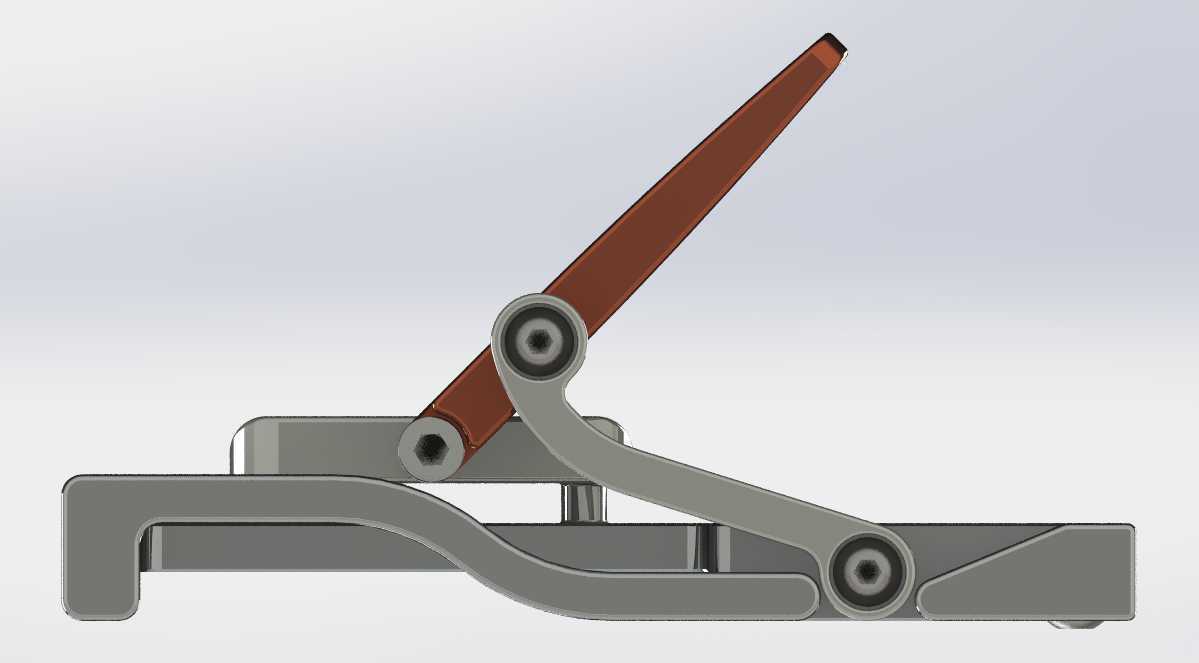

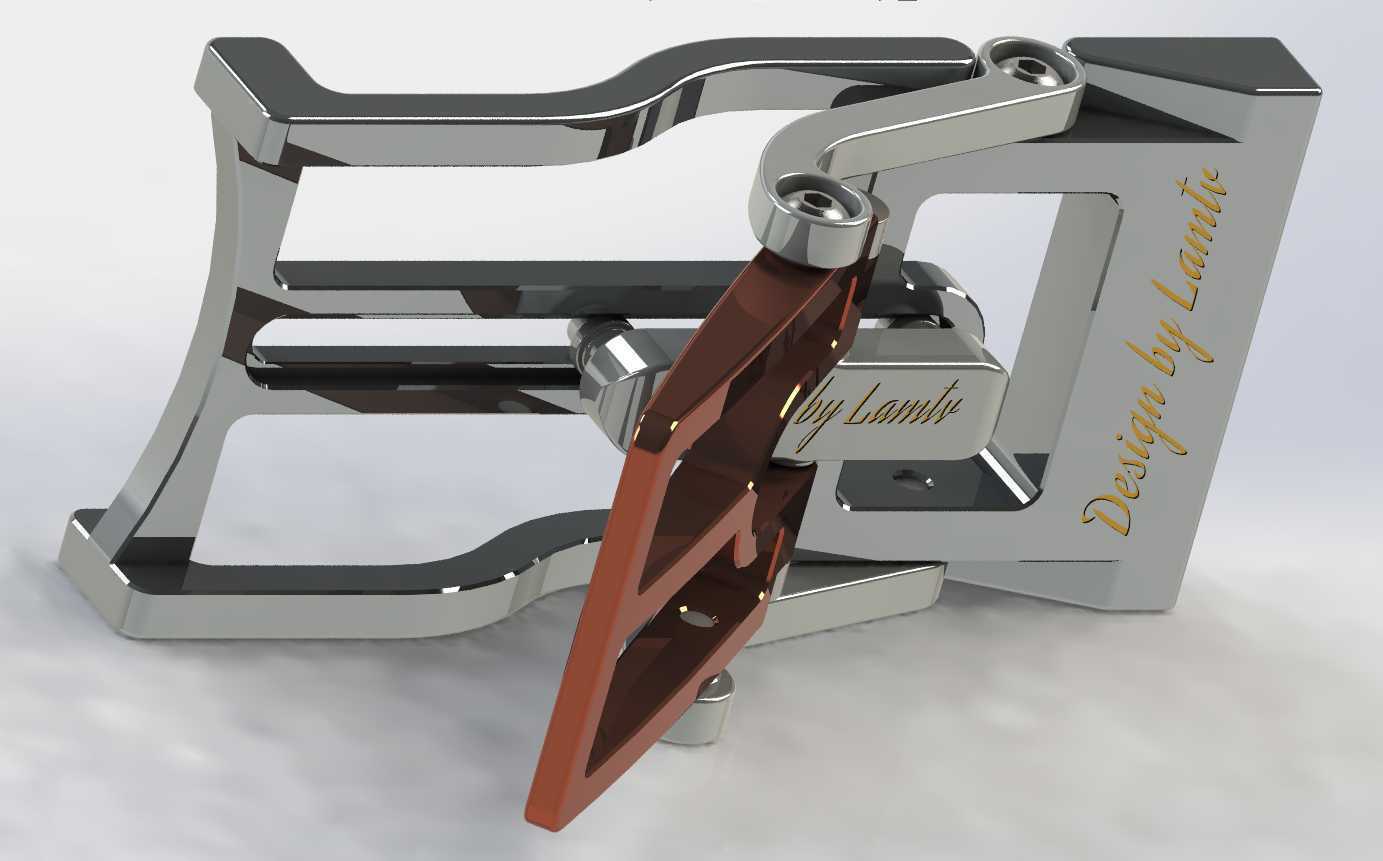

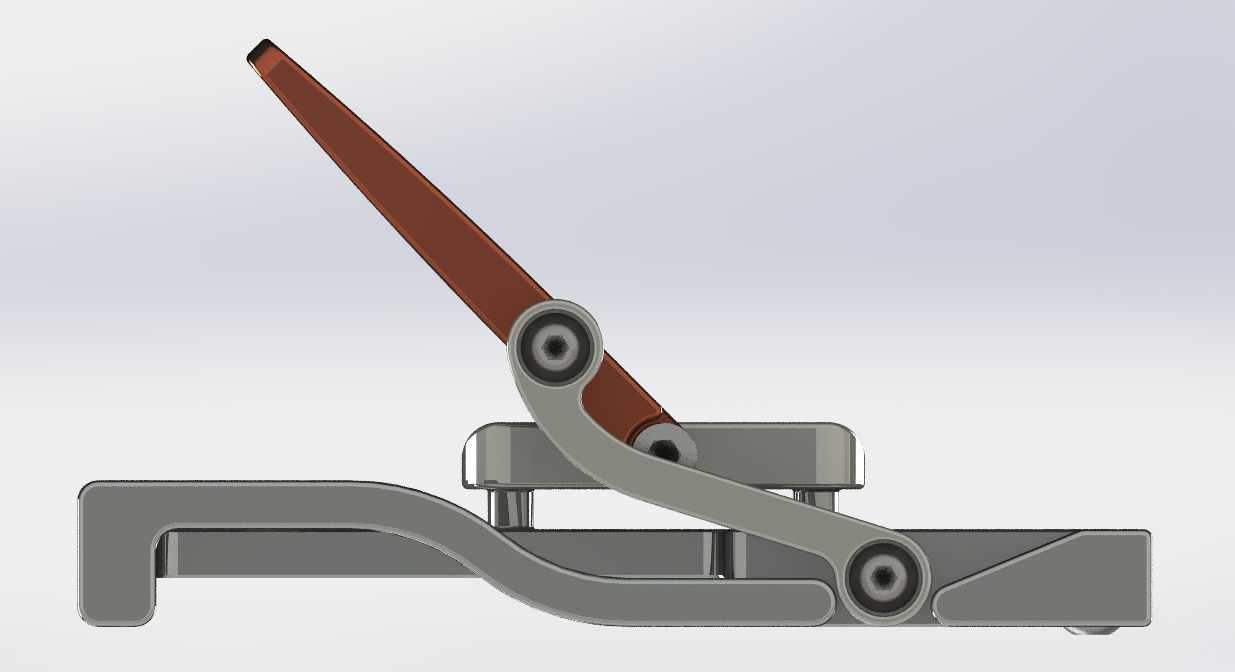

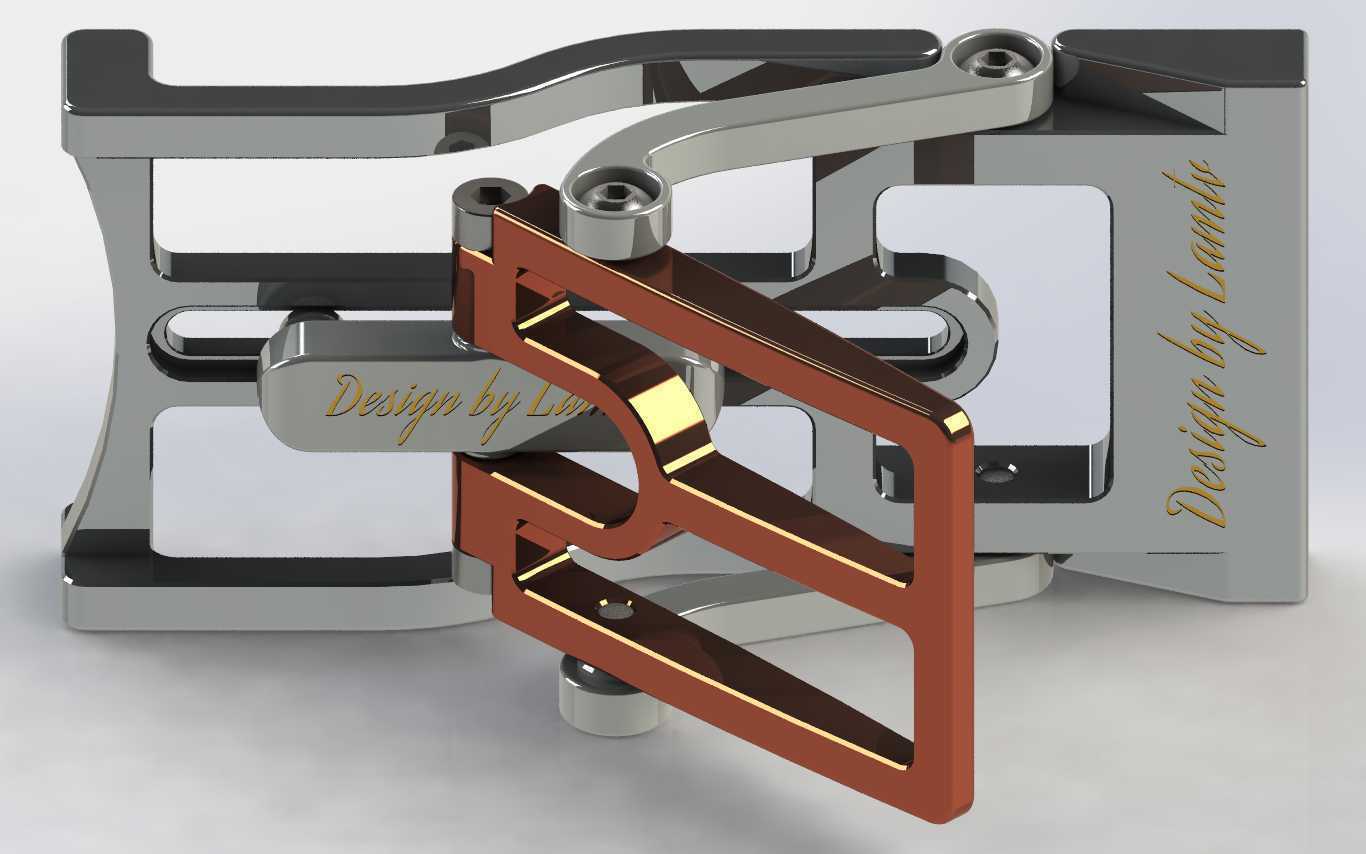

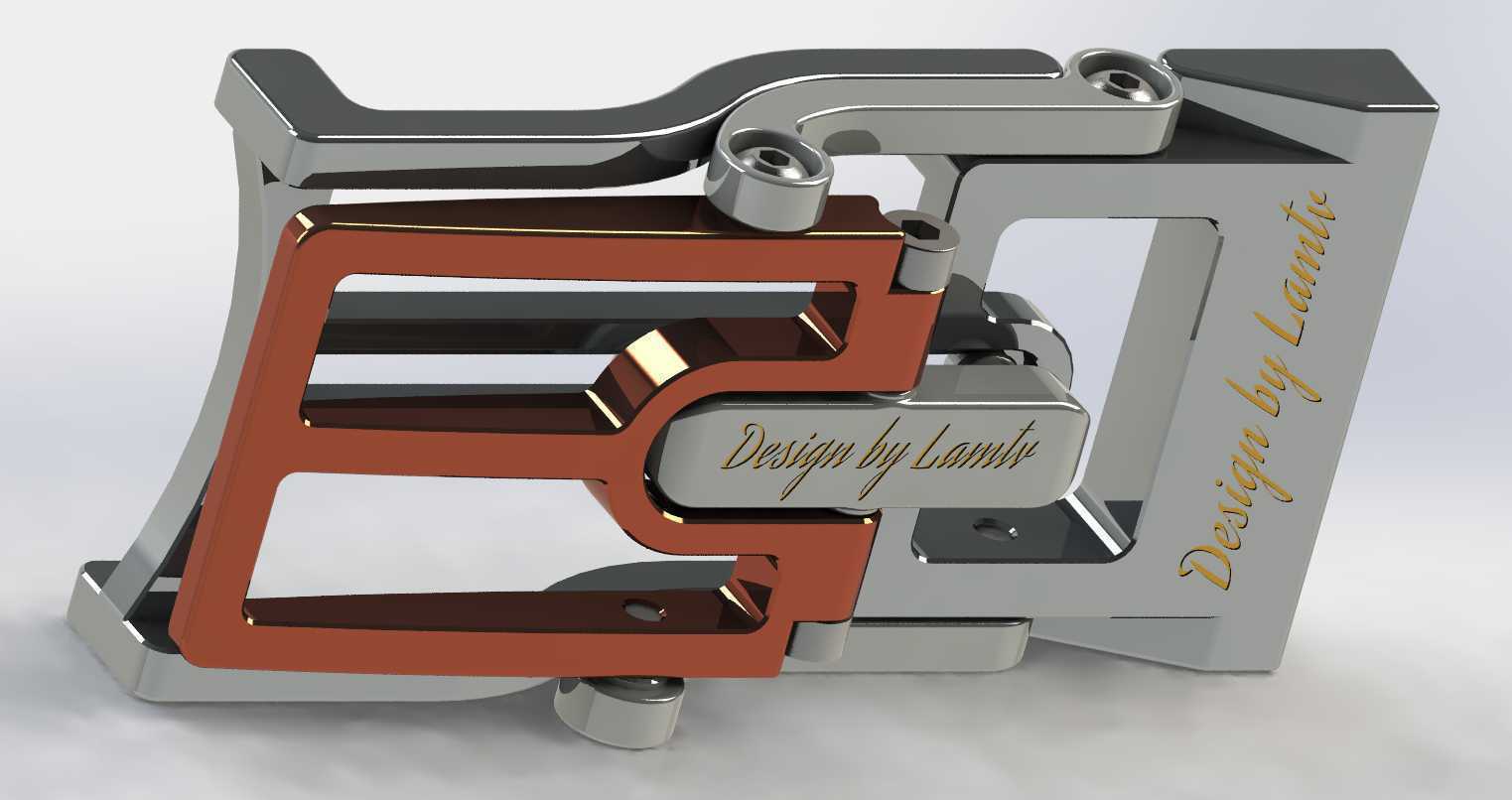

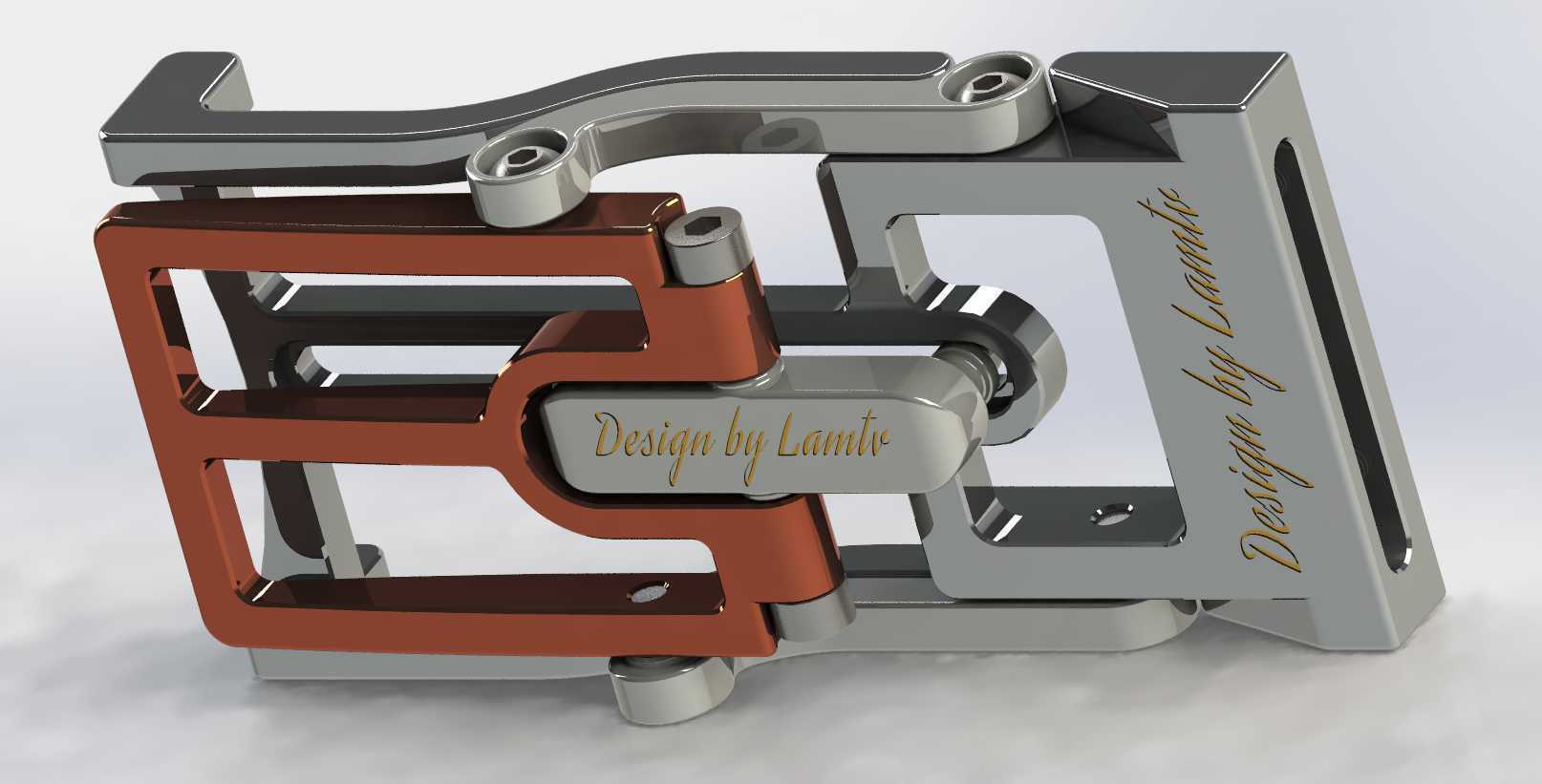

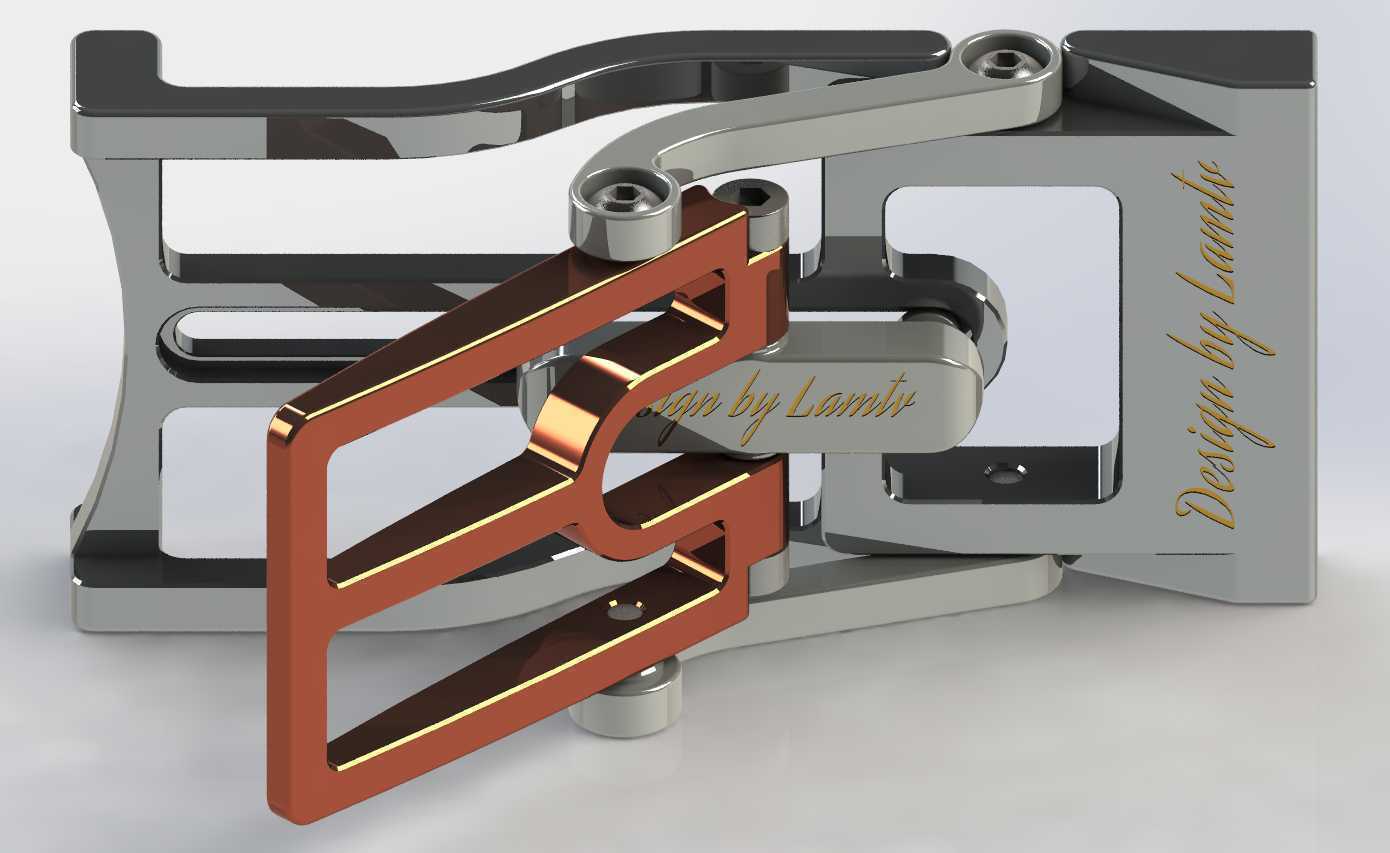

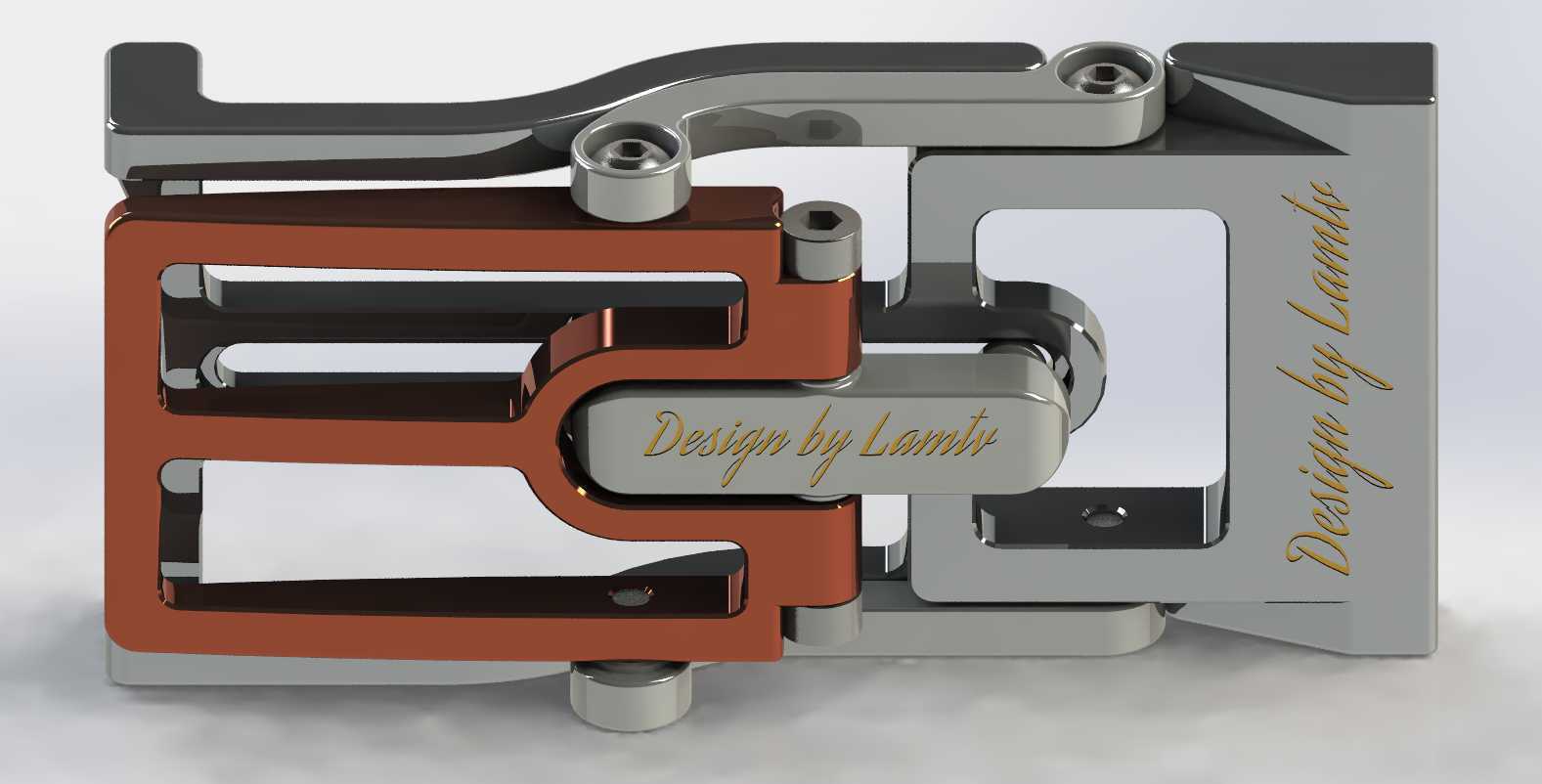

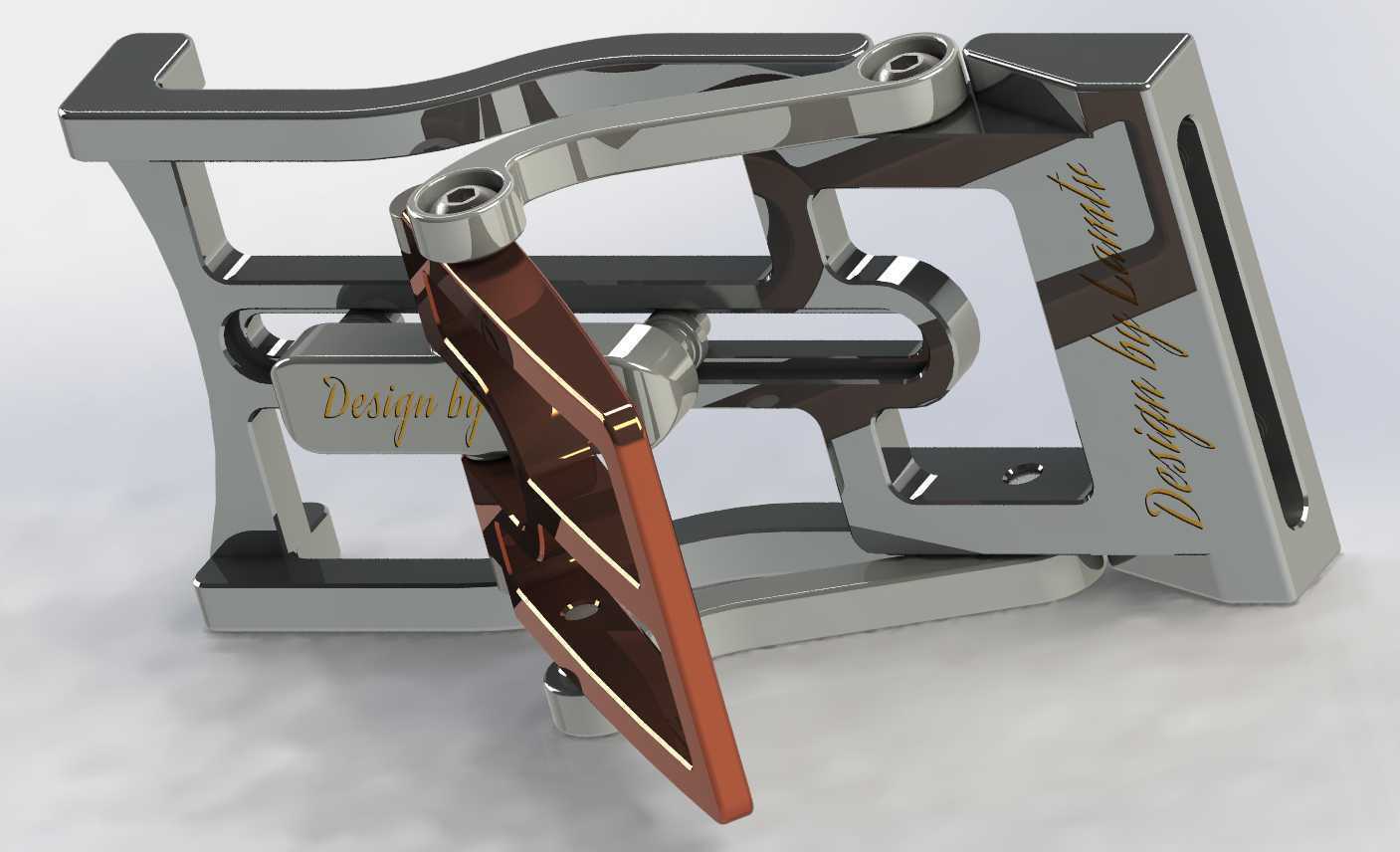

　　中部的锁紧拨杆做了曲面贴合处理，拨动手感顺滑，锁紧到位时会有清晰的触感反馈，不需要额外观察就能确认锁紧状态，拨杆表面的蚀刻纹路一方面起到防滑作用，另一方面也能在构件表面形成加强筋结构，提升拨杆本身的抗弯折能力。在受力性能方面，这款构件在设计时通过有限元仿真做了多次迭代，在承受150N的横向拉扯载荷时，整体最大变形量控制在0.12mm以内，完全满足轻型装备的挂载锁紧需求，不会因为载荷冲击出现意外脱开的问题。铰接位置的配合间隙控制在0.05mm以内，既保证转动时没有卡滞感，也不会因为间隙过大出现锁紧旷量，长期使用后即使出现轻微磨损，也可以通过调整端部的锁紧螺钉来补偿间隙，不需要整体更换构件，后期维护成本更低。

　　构件的边角位置全部做了R2以上的圆角处理，没有尖锐的棱角，在操作过程中不会划伤操作人员，也不会刮损对接装备的表面涂层。和传统的弹簧卡扣式锁紧结构相比，这款构件采用了刚性锁紧的设计思路，没有使用易疲劳失效的弹簧元件，在高低温环境下都能保持稳定的锁紧性能，不会因为弹簧弹性衰减出现锁紧力不足的问题，适配的工况温度范围更宽，在零下20度到60度的环境中都能正常操作使用。在实际装配过程中，这款构件可以单独作为锁紧模块使用，也可以和其他标准型材、板材配合组成完整的快装系统，不需要对现有装备做大规模的结构修改，只需要在对接位置加工对应的定位凸台与安装孔位就能完成适配，改装成本很低。建模过程中所有的配合面都做了公差匹配设计，活动部件的配合公差选用H7/g6的间隙配合，安装固定面选用H7/h6的过渡配合，加工时不需要特殊的工艺就能达到设计要求，普通的数控铣削设备就能完成加工，量产时的工艺性较好，加工良率能稳定在98%以上。
