可调式多工位钣金安装固定支架结构

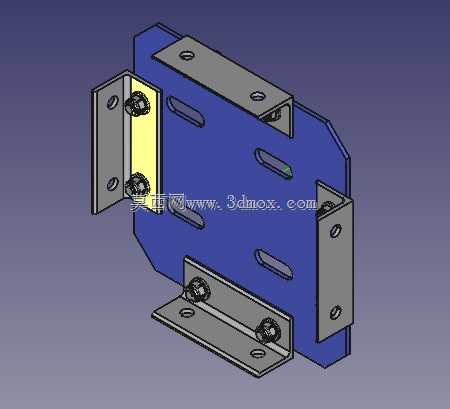

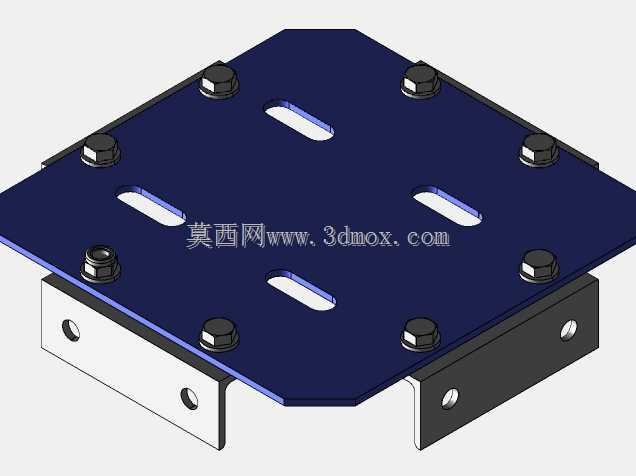

这款可调式多工位安装支架，是面向工业设备内部组件固定、轻型工装载具挂载、电控柜内元件排布场景设计的连接固定构件，主要解决多规格小型功能部件的安装位置适配问题，可广泛应用在自动化生产线周边辅具安装、小型检测设备的组件固定、非标设备的功能模块挂载等场景，替代传统焊接式固定支架无法调整位置、适配性差的痛点。从实际用途来看，该支架可同时承载三个不同朝向的小型功能部件，比如光电传感器安装座、小型气路阀组固定、低压线路分线模块挂载等，三个独立的L型安装挂耳分别布置在主立板的左侧、右侧、下侧，每个挂耳都通过紧固件与主立板连接，可根据待安装部件的尺寸、走线方向、对接需求灵活调整挂耳的伸出长度与固定角度，无需对主立板进行二次钻孔或焊接改造。从功能特性来看，主立板上开设的多组长条形调节腰孔，既可以实现主立板自身在设备安装基面的前后、左右位置微调，也能为三个L型挂耳提供上下、左右的位置调节行程，每个挂耳的安装面上都预留了标准的紧固件安装孔，可直接适配市面常规的内六角圆柱头螺栓，挂耳与主立板之间的接触面做了压平处理，锁紧后不会出现滑移偏转，保证挂载部件的位置精度。设计思路上，整体采用分体式装配结构，摒弃了一体化焊接支架的成型方案，主立板采用带切角的矩形钣金结构，边缘做了钝角倒边处理，避免安装调试过程中划伤操作人员或线缆，三个L型挂耳采用等厚钣金折弯成型，折弯处做了应力释放槽设计，避免长期承重出现折弯处开裂的问题，所有安装孔的孔位都按照通用工业安装模数设计，可兼容不同厂商生产的同规格小型工业部件的安装尺寸。从安装边界来看，主立板的整体厚度适配常规M4、M5规格的紧固件安装，三个挂耳的单工位额定承载可达5kg，满足绝大多数轻型工业元件的挂载需求，主立板的安装基面平整度要求不高，即使在存在少量平面度误差的型材安装面上，也可通过腰孔的调节余量完成稳定固定，挂耳的调节行程覆盖0-30mm的位置调整范围，可适配不同厚度、不同安装孔距的待固定部件，安装完成后可通过锁紧双螺母的方式实现防松，在设备长期运行产生振动的工况下也不会出现位置偏移。
