钻攻复合加工主轴总成结构设计

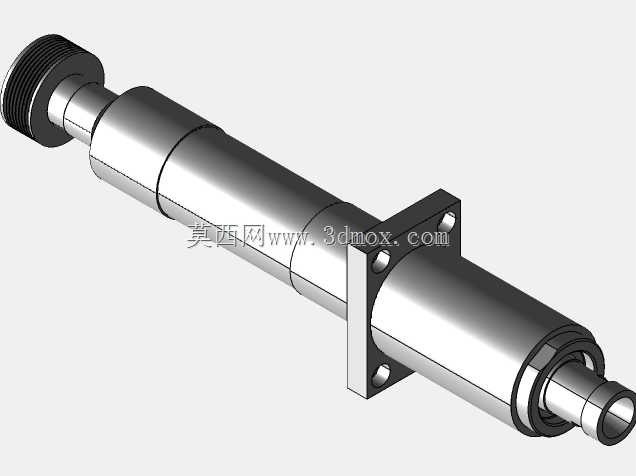

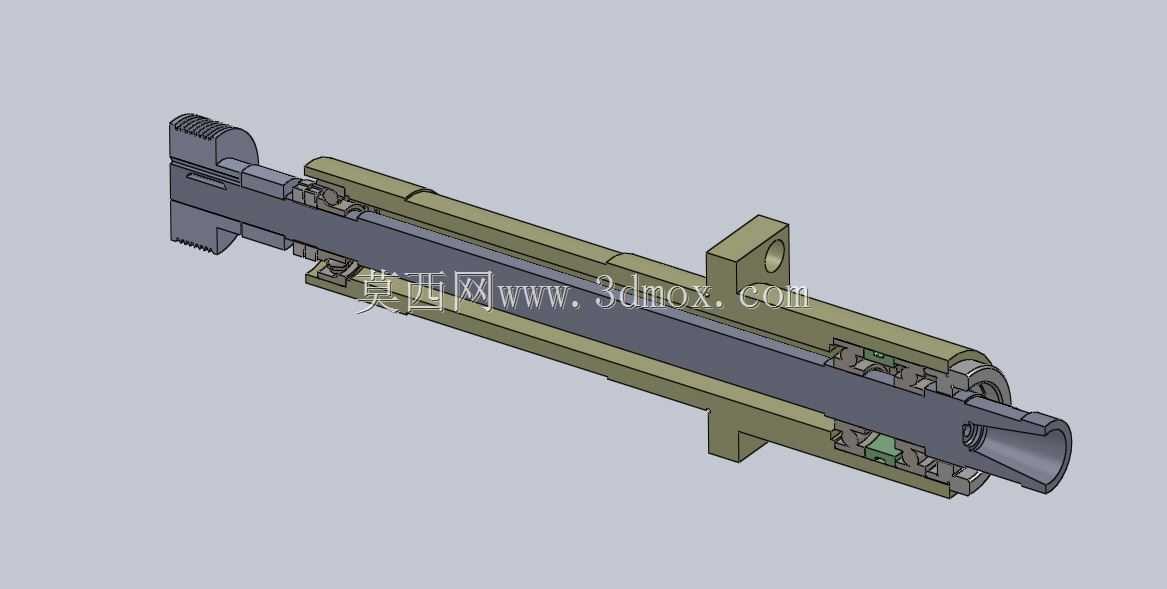

该钻攻主轴组件主要应用于立式加工中心、台式钻攻一体机、多工位组合专机的切削执行端，可同时适配黑色金属、有色金属及部分非金属工件的钻孔、攻丝工序，在3C电子零部件加工、小型五金件批量生产、汽配小零件二次加工场景中，能够替代单功能钻削主轴与攻丝主轴的分体布局，缩减设备整体占用空间，减少工序切换过程中的工件二次装夹误差，提升小尺寸复杂孔系的加工一致性。从实际功能来看，该主轴总成采用同轴集成式布局，将钻削动力传输、攻丝进给缓冲、轴承支撑定位、刀具装夹结构整合在同一主轴套筒内，前端采用弹簧夹头式刀具接口，可快速更换不同直径的钻头、丝锥，适配M2到M12范围内的公制螺纹加工，以及0.5mm到13mm直径的直柄钻头钻孔作业；内部采用多组角接触球轴承配对布置，既能够承受钻削过程中的轴向进给力，也可抵消攻丝反转退刀时的反向冲击，保证主轴高速运转时的径向跳动控制在0.005mm以内，满足精密孔加工的精度要求。设计过程中，优先考虑了现场安装的兼容性，主轴套筒采用标准圆柱安装面，侧面预留定位键槽与安装固定凸耳，可直接适配市面多数常规钻攻设备的主轴安装座，无需额外改制安装托架；内部传动结构采用花键轴与滑移驱动套配合，既能够传递旋转扭矩，也可允许主轴在攻丝过程中跟随丝锥导程做微量轴向浮动，避免刚性攻丝时出现的烂牙、丝锥折断问题；套筒外侧的驱动连接位可同步接驳皮带传动、齿轮传动两种常见动力输入方式，适配不同转速输出需求的设备改造场景。外形尺寸方面，主轴整体采用细长型同轴布局，安装基准面的圆柱直径符合通用钻床主轴的安装尺寸规范，轴向总长度控制在紧凑范围内，既保证了足够的轴承支撑跨距来提升刚性，也不会过多占用设备Z轴的行程空间；前端刀具伸出端做了防尘密封设计，可阻挡加工过程中的切屑、切削液进入主轴内部轴承腔，延长维护周期；后端预留的调节结构可方便现场调整轴承预紧力，在主轴长期使用出现间隙后，无需完全拆解即可快速恢复精度，适配批量生产车间的快节奏维护需求。
