自动车床配套气动尾座顶紧装置

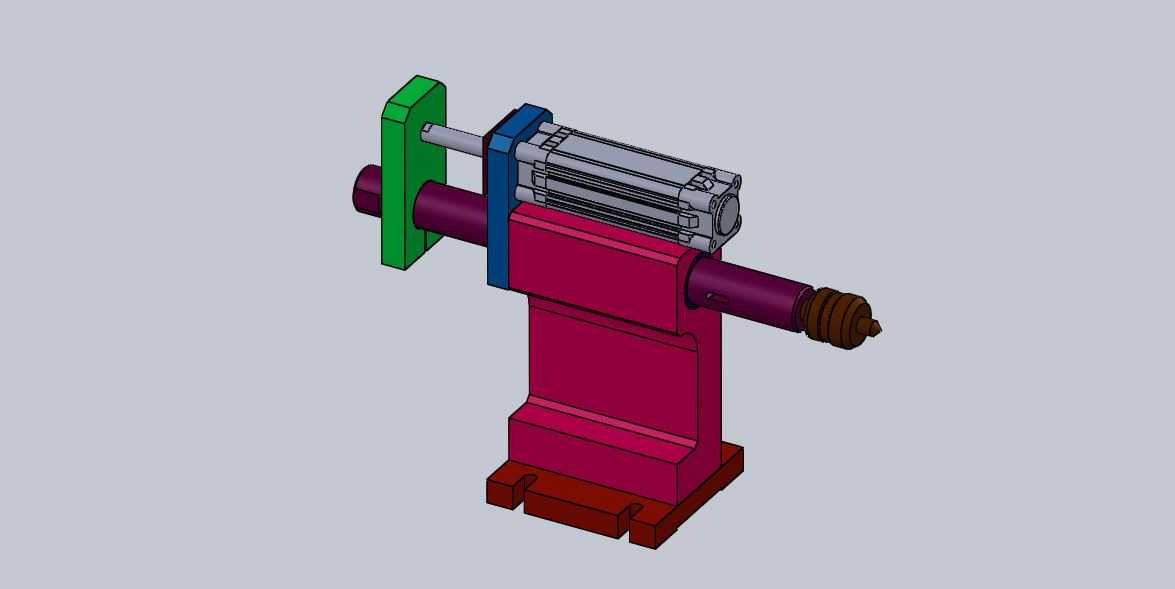

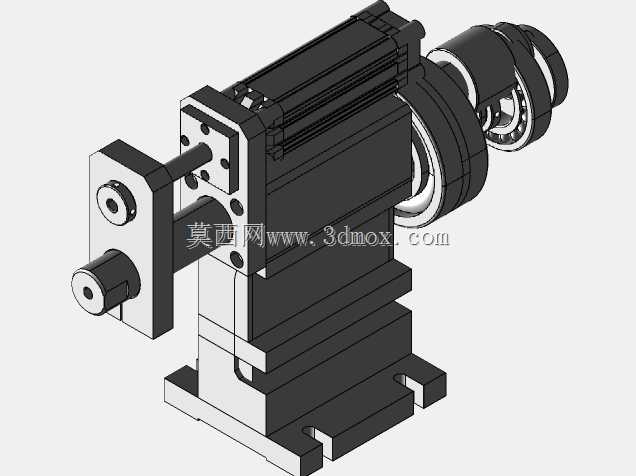

这款气动尾座装置是专为小型自动车床配套设计的轴向顶紧功能部件，主要应用于批量轴类、套类零件的车削加工场景，在仪表车床、小型数控自动车床的加工工位中承担工件轴向定位与顶紧的核心作用，替代传统手动尾座的人工操作环节，适配自动化连续加工的生产节拍需求。装置整体采用立式基座搭配横向滑移轴系的布局结构，底部为带安装槽的铸铁式基座，可直接通过T型螺栓固定在车床床身的导轨安装面上，安装基准面经过平面度校准，能够保证尾座轴线与车床主轴轴线的同轴度控制在合理公差范围内，避免顶紧时工件出现偏摆影响加工精度。横向布置的顶紧轴采用双圆柱导向结构，配合直线滑移副实现轴向的平稳进退，轴端配备标准莫氏锥孔可安装不同规格的活顶尖，适配不同直径、不同长度的工件顶紧需求，顶紧行程可根据加工工件的长度范围通过调节气缸行程限位块进行调整，适配从短轴类小零件到长径比适中的轴件加工需求。驱动单元采用标准紧凑型气动气缸作为动力源，气缸缸体通过连接支架与尾座主体刚性连接，活塞杆与顶紧轴采用浮动接头连接，可抵消少量安装同轴度误差，避免气缸运行时出现卡滞、别劲的问题，气动驱动的顶紧力可通过配套气源处理元件的调压阀进行无级调节，针对薄壁套类零件加工可调低顶紧力避免工件装夹变形，针对重型轴类切削可调高顶紧力保证装夹刚性，适配不同材质、不同切削负载的加工工况。装置的导向轴外侧配备可调节的硬限位挡块，可设定顶紧轴的最大伸出与退回位置，避免超程运行造成设备碰撞，同时在气缸两端配备磁性感应开关安装位，可接入车床的自动化控制系统，实时反馈尾座的顶紧、退回状态，配合自动上下料机构实现全流程无人化加工循环。整体结构紧凑，安装占用床身长度空间小，不会干涉车床刀架的走刀路径，各部件采用模块化设计，导向套、密封件、气缸等易损件均采用标准工业配件，后期维护更换成本低，能够在高频次往复动作的自动化生产场景下保持长期稳定运行，有效降低人工操作尾座的劳动强度，大幅提升小型自动车床的加工效率与装夹一致性，减少人工装夹带来的定位误差，提升批量零件的加工精度稳定性。
