垂直循环直驱载物输送机构设计

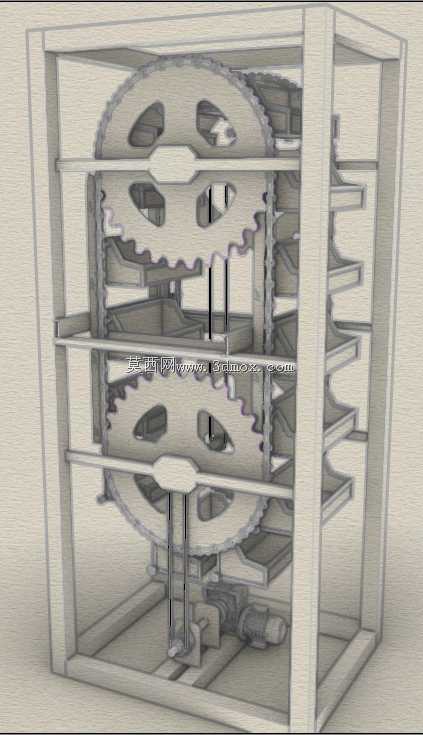

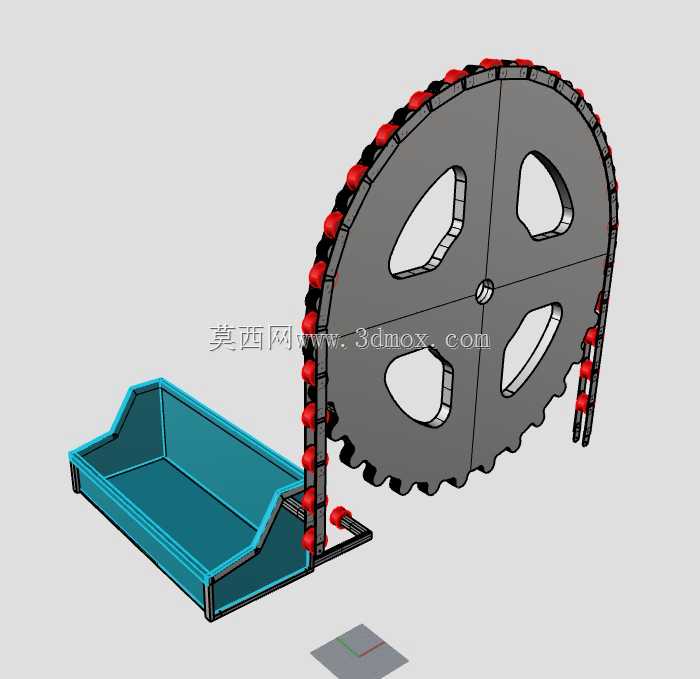

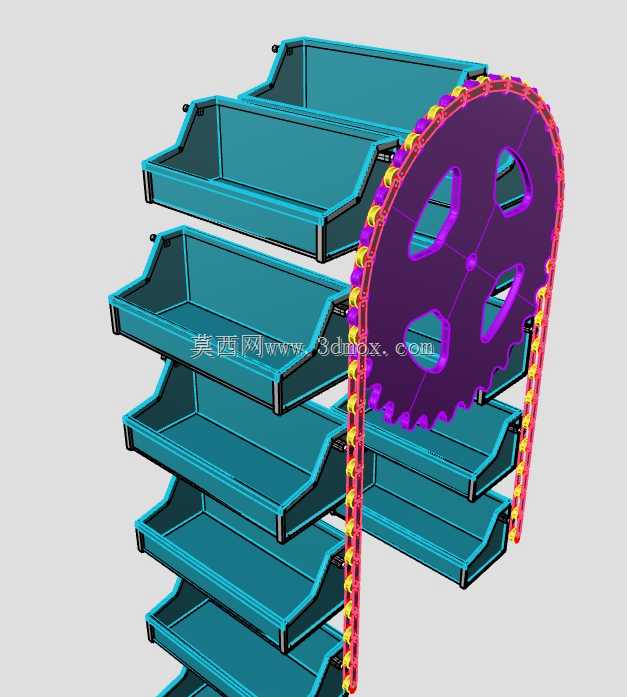

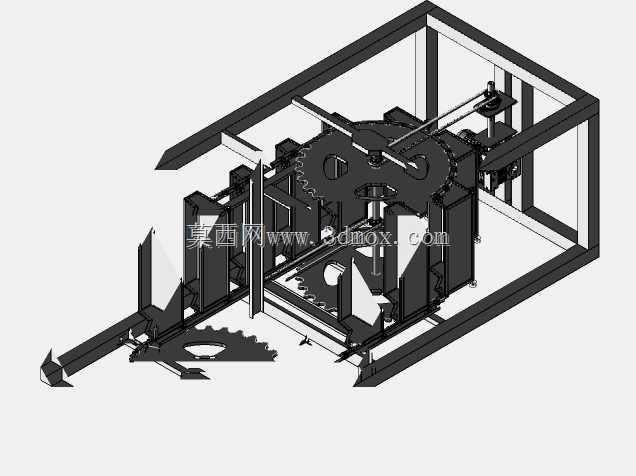

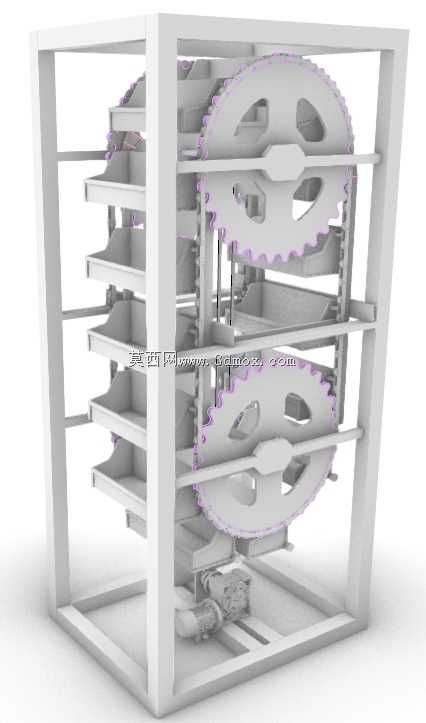

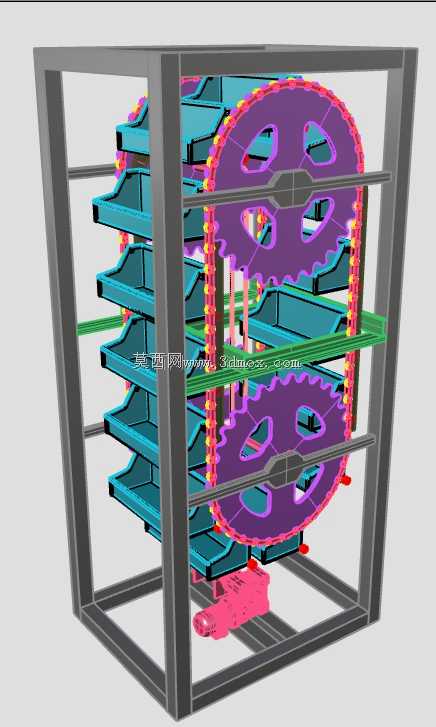

该直驱式循环载物输送机构，主要面向小型仓储点位的紧凑空间物料存取、商超前端小型货品循环展示、教学实训机构的机械原理演示场景设计，可在极小的占地范围内实现多层载物工位的循环切换，替代传统水平排布输送线占用大量横向空间的痛点，尤其适配层高受限、横向安装宽度不足的室内作业场景，无需额外搭建复杂的机架支撑结构，整体外框架采用标准矩形型材拼接成型，安装边界可根据实际载物需求调整型材长度，常规适配版本的横向占地宽度不超过1.2米，纵向深度控制在0.8米以内，整体高度可根据载物层数灵活调整，单批次可搭载8-12个独立载物托盘，单个托盘额定承载5kg以内的轻型货品或物料，完全满足小件物料周转、样品展示的载荷需求。设备核心采用双侧同步齿轮链条直驱结构，上下布置的两个大模数传动齿轮通过闭合链条形成闭环传动回路，所有载物托盘通过铰接支座均匀挂载在链条的外链节上，驱动端直接连接下部的动力输出轴，省去了中间多级减速传动的冗余结构，传动效率更高、运行噪音更低，传动过程中托盘始终保持水平姿态，不会随链条的循环转动发生倾斜，避免载物掉落的风险。设计过程中重点优化了齿轮与链条的啮合间隙，通过导向滑轨对托盘的运行轨迹进行侧向约束，避免高速循环时托盘出现晃动偏移，框架四周预留有透明防护板的安装槽位，实际落地使用时可加装亚克力防护板，既不影响内部载物状态的观察，也能避免人员接触运动部件造成安全隐患。设备的动力接入点位设置在框架底部侧方，预留标准安装法兰可适配不同功率的驱动电机，无需对主体结构做二次改造即可完成动力单元的装配，底部设置有可调式支撑脚杯，可根据安装地面的平整度调整整体水平度，无需额外浇筑安装基础，放置在平整地面即可完成部署。整体结构没有复杂的异形定制零部件，大部分构件均可采用标准型材、标准传动件加工装配，后期维护更换配件的成本极低，传动部位的润滑点位均预留有注油通道，日常保养无需拆解主体框架即可完成润滑维护，可长时间连续稳定运行，适配长时间不间断的物料循环输送或展示需求。
