离网型氢水制备净化一体化装置结构设计

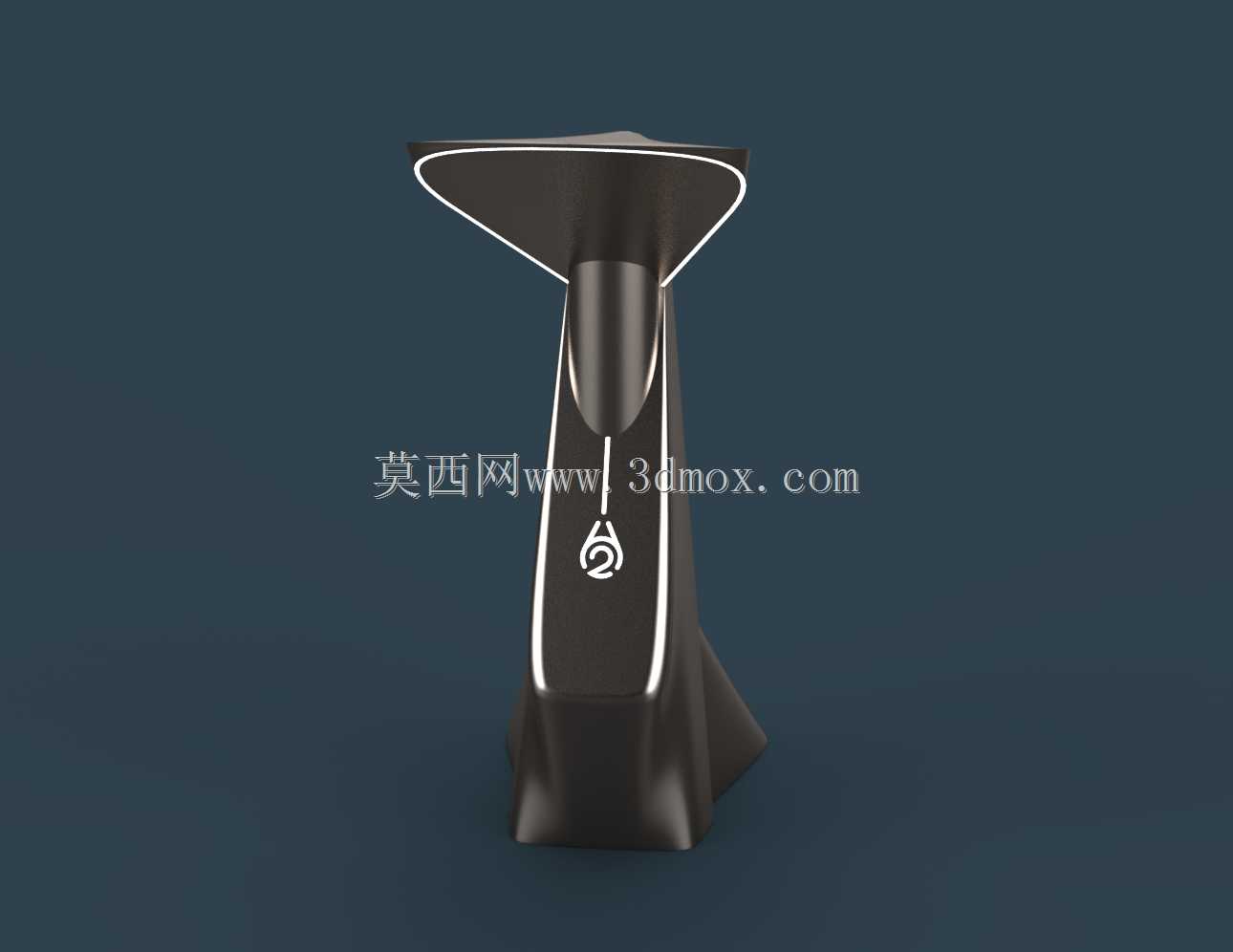

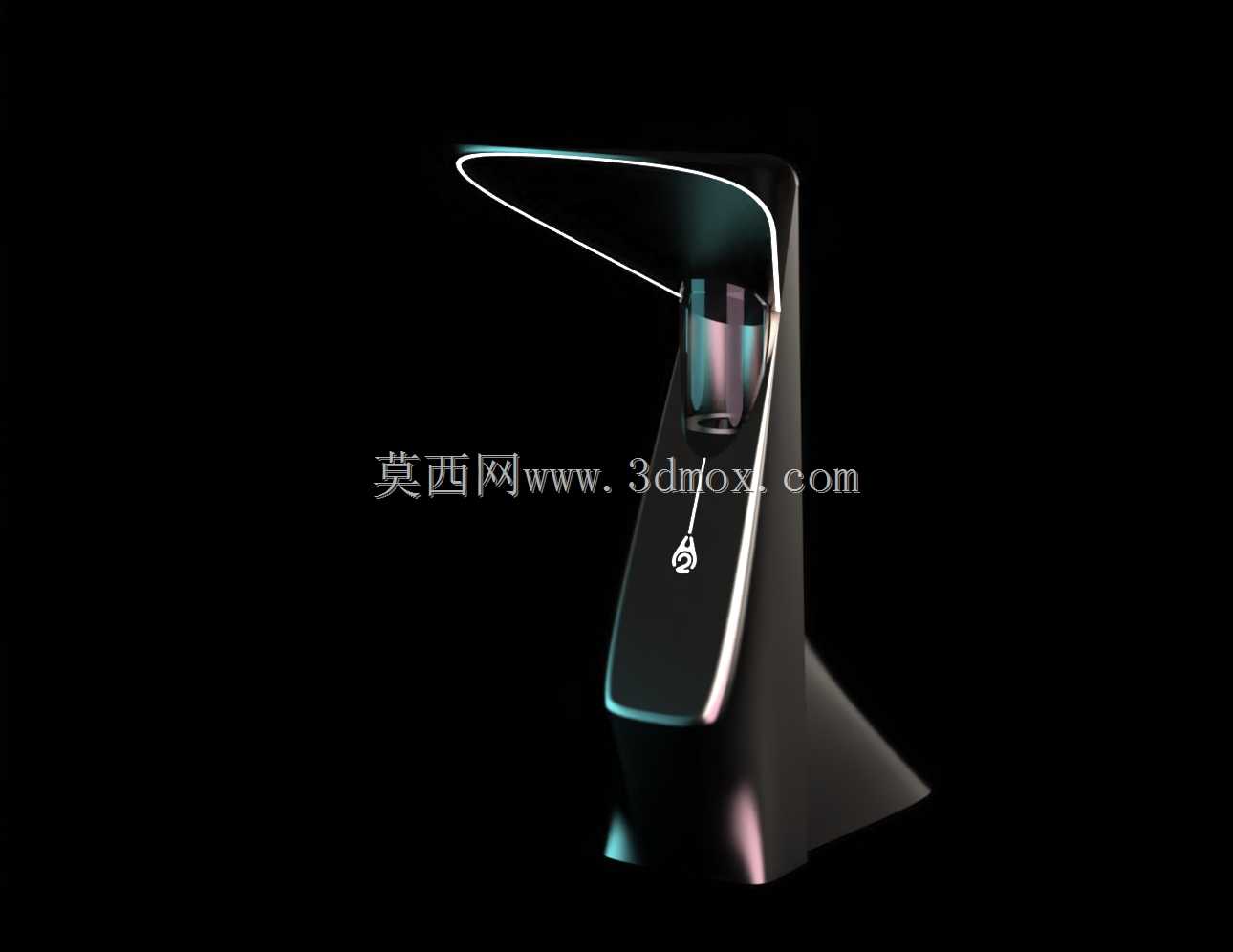

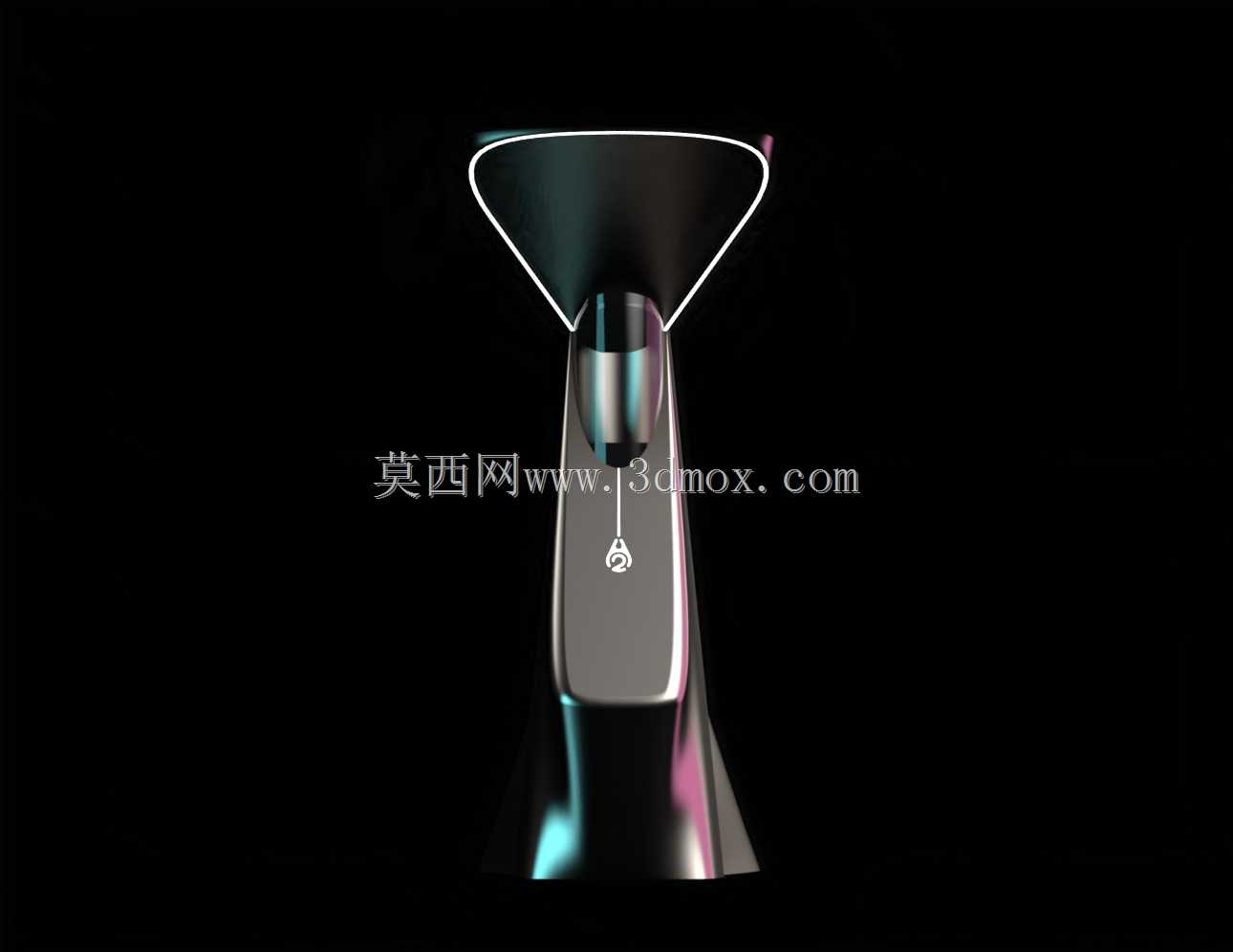

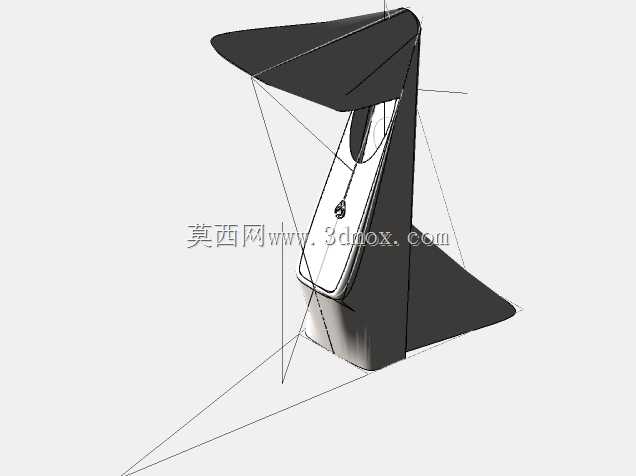

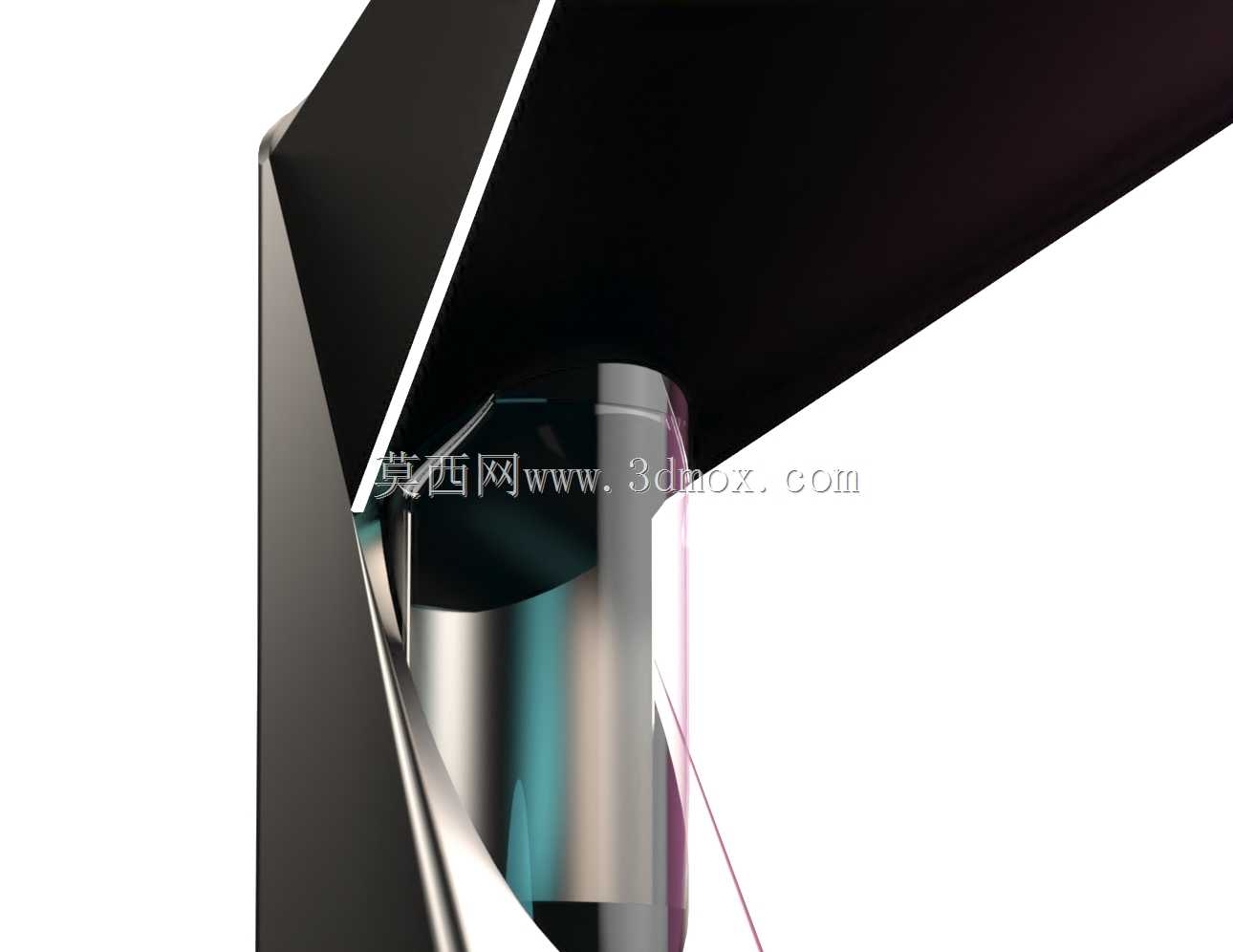

这款氢水制备净化一体化装置，主要面向无电网覆盖的偏远乡村、野外作业营地、应急救灾临时安置点、户外科考站点等场景设计，可同时满足场景内的洁净饮用水供给与富氢水制备需求，解决特殊场景下安全饮水获取难、常规供水设备依赖市电无法部署的痛点。装置整体采用立式紧凑化结构设计，核心功能单元沿垂直方向分层排布，底部为多源能源接入与储能模块，中部为水质净化与氢分子发生混合单元，上部为出水控制与状态指示模块，整体外形采用流线型封闭外壳设计，外壳边角做圆弧过渡处理，既可以避免户外使用时的磕碰损伤，也能减少沙尘、雨水在设备表面积聚，适配复杂多变的野外使用环境。设备安装时仅需预留0.4平方米的水平放置空间，背部预留标准壁挂安装孔位，可根据使用场景选择落地放置或壁挂安装两种方式，进水端适配通用的四分水管接口，可直接对接山泉水、雨水收集池、浅层地下水等多种原水水源，无需额外定制转接配件。在功能设计上，设备内置三级净化滤芯单元，第一级为PP棉熔喷滤芯，可过滤原水中的泥沙、铁锈、虫卵等大颗粒杂质，第二级为活性炭复合滤芯，可吸附水中的异色异味、余氯及部分有机污染物，第三级为超滤膜滤芯，可截留水中的细菌、胶体等微小有害物质，经过三级净化后的水质可达到直饮水标准；净化后的水会进入密闭的氢分子混合舱，通过质子交换膜电解方式产生高纯度氢分子，在负压环境下与净化水充分混合，制备出氢浓度稳定的富氢水，可直接饮用。能源适配层面，设备支持太阳能光伏板、小型风力发电机、微型水力发电装置三种可再生能源直接接入，内置储能模块可将多余电能存储起来，在无能源输入的情况下可连续工作72小时，全程无需接入公共电网，真正实现离网独立运行。设备的出水端设置两个独立出水口，分别输出普通洁净直饮水与富氢水，用户可根据需求自主选择，出水流量控制在每分钟2升，可满足10-15人规模的日常饮水需求。结构设计过程中充分考虑了后期维护的便捷性，滤芯更换舱设置在设备正面下方，无需专业工具即可打开舱门完成滤芯更换操作，电解模块采用快拆式结构设计，后期维护时可直接插拔更换，大幅降低了非专业场景下的设备维护难度。外壳采用食品级ABS材质一体成型，所有与水接触的管路均采用食品级304不锈钢材质，避免长期使用过程中产生二次污染，保障出水安全。
