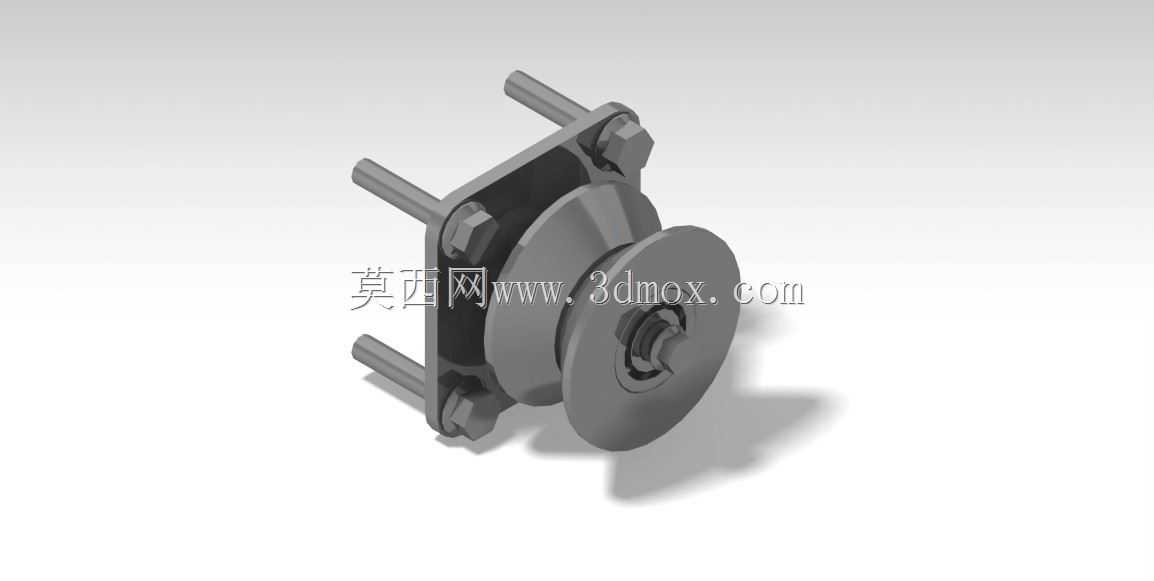

深沟球滚动轴承V型导向轮结构

该款V型导向轮结构以标准深沟球轴承为核心承载基体，主要应用于轻工输送线、自动化分拣设备、小型滑移导轨系统、精密检测工装的直线导向与旋转支撑场景，可同时承受径向载荷与轻度轴向载荷，适配低速到中速的往复运动或连续旋转工况，在包装生产线的物料托送导轨、电子组装线的治具滑移轨道、小型仓储设备的导向定位机构中都能稳定发挥作用，能够有效降低运动副之间的摩擦阻力，减少运动过程中的卡顿与偏摆问题。产品在功能设计上兼顾了承载能力与导向精度，外圈采用适配V型轨道的轮廓设计，可直接卡入对应角度的V型导轨面，无需额外加装导向套即可实现精准的轨迹约束，避免运行过程中出现脱轨、侧移的问题；内圈保留标准轴承的安装孔径，可直接与固定销轴、支撑轴配合，安装时仅需保证轴的同轴度与端面垂直度即可完成装配，无需复杂的调整工序。内部滚动体采用均匀排布的钢球结构，配合保持架实现滚动体的等距分隔，避免滚动体之间相互摩擦挤压，运转过程中噪音低、转动阻力小，能够长期维持稳定的旋转精度，即使在轻度粉尘、少量润滑脂流失的工况下也能保持可靠的运行状态。设计过程中优先考虑了安装边界的通用性，整体外形采用同轴环形结构，径向最大尺寸适配常规小型输送线的安装空间，轴向宽度控制在紧凑范围内，可直接嵌入窄型安装座中，不会占用过多的设备布局空间；内圈安装孔的尺寸符合常规支撑轴的直径系列，可与市面上常见的标准销轴、台阶轴直接配合，无需定制特殊的连接轴件。外圈的V型工作面做了光滑过渡处理，接触应力分布均匀，长期与导轨面摩擦也不会出现过早的磨损失效，同时整体结构采用一体化密封式设计，可阻挡外界的粉尘、碎屑进入轴承内部，延长内部润滑脂的使用寿命，减少日常维护的频次。在实际使用中，该结构既可以作为纯旋转支撑件承载转动部件的载荷，也可以作为导向滚轮沿V型导轨做直线滚动，适配多种复合运动的机构需求，能够帮助设备简化导向结构的设计，减少额外导向零件的使用，降低整体机构的复杂度与装配成本。
