V8引擎配套等长排气歧管结构设计

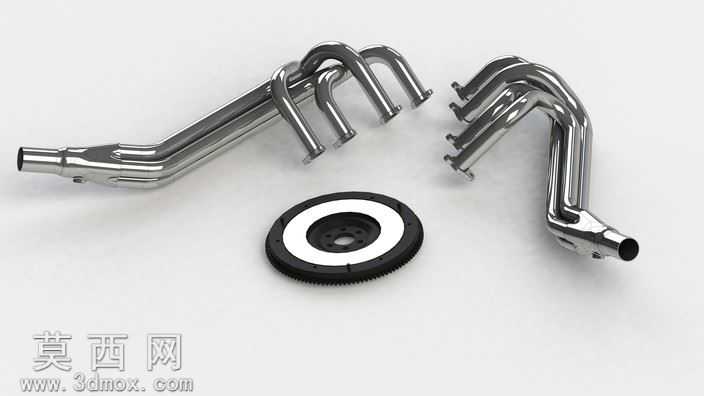

本作品为适配V8引擎的等长排气歧管三维建模设计，建模过程依托参数化三维设计软件完成，首先根据V型八缸发动机的缸体排布角度、排气口法兰安装孔位、引擎舱布局边界确定整体设计基准，先绘制各缸排气引出段的中心路径，严格控制每一条排气支路的管路长度差值在合理范围内，保证各缸排气脉冲不会相互干扰，提升引擎高转速区间的排气顺畅度。建模阶段采用扫掠特征生成管路主体，针对管路弯折区域做平滑曲率过渡处理，避免弯折处出现截面畸变导致排气阻力增大，管路壁厚按照车用排气构件的常规承压、耐热要求设定为均匀壁厚，两端分别设计与缸盖排气口匹配的安装法兰、与下游排气系统连接的汇总接口，法兰面预留标准螺栓安装孔位，同时做安装定位凸台结构保证装配精度。材质渲染阶段，为排气歧管主体赋予抛光镀铬金属材质，调整材质的反射粗糙度、金属度参数还原亮面金属的镜面反射效果，同时还原金属表面细微的拉丝纹理质感，配套的离合器从动盘部件分别赋予摩擦片的复合耐磨材质、盘体的铸铁哑光金属材质、中间减震弹簧的弹簧钢材质，通过场景布光突出金属构件的轮廓转折与曲面光影变化，清晰展现各部件的结构细节。结构设计上，该排气歧管采用双侧四出汇总的布局，每侧四个气缸的排气支管逐步汇总为单根出口管路，管路弯折角度经过反复调整，既保证等长要求，又避开引擎周边的附件安装位置，预留足够的装配与检修空间，模型还预留了氧传感器安装位的接口结构，符合实车改装排气的设计逻辑，整体建模过程中对各装配接触面做了公差预留，保证后续生成工程图时可直接用于加工参考，所有特征均保留参数化建模历史，可根据不同引擎的缸距、排量需求快速调整管路直径、弯折角度与安装位置，适配不同的改装与设计需求。
