M8000工业绞车三维结构设计作品

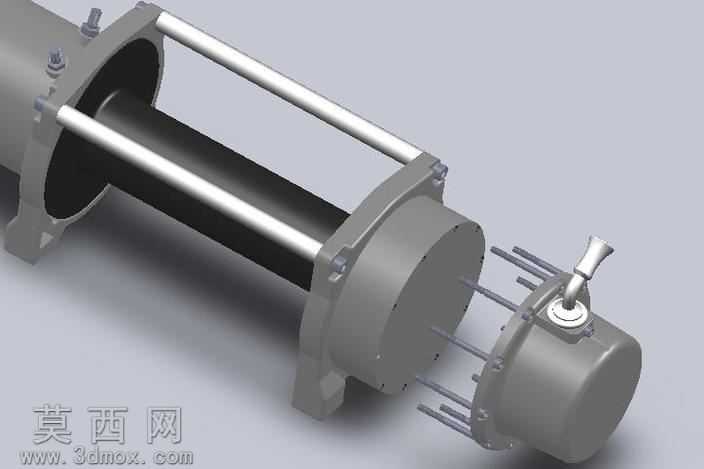

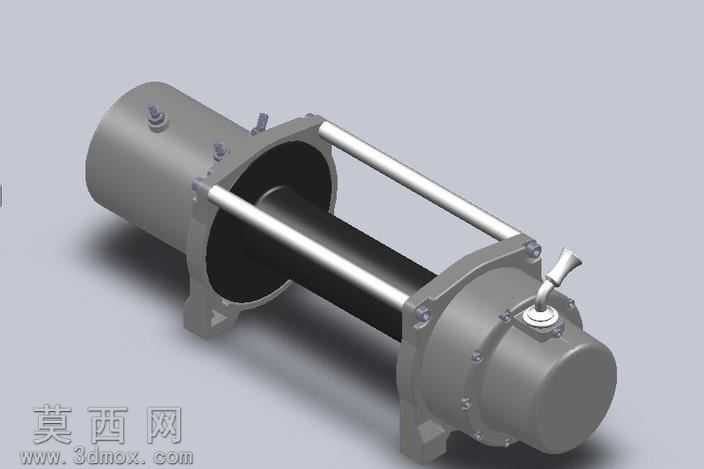

本作品为M8000型号绞车的三维结构设计，建模阶段采用SolidWorks完成全参数化特征构建，整体遵循工业绞车的实际功能逻辑进行结构还原。建模过程中首先搭建两端对称的动力端与支撑端基体，分别对两端的圆柱形壳体进行拉伸、切除特征处理，还原壳体上的安装凸台、密封槽、紧固件定位孔等细节结构，保证壳体的装配定位精度。中间卷筒部分采用旋转凸台特征构建主体辊筒结构，对辊筒表面的绳槽区域进行等距阵列切除，还原钢丝绳缠绕的导向结构，同时在辊筒两端设计法兰式挡边结构，通过圆周阵列的螺栓孔特征实现挡边与辊筒主体的装配定位，避免钢丝绳工作过程中脱出辊筒。两端壳体之间设置两根平行的金属拉杆，通过同轴心配合完成拉杆与两端壳体的装配，拉杆表面采用抛光金属材质渲染，还原金属杆件的冷作加工质感，两端壳体采用铸铁哑光材质，赋予表面细微的颗粒质感模拟铸件的表面处理效果，卷筒部分采用发黑处理的金属材质，与两端壳体形成材质区分，清晰呈现不同部件的功能分区。动力端壳体上设计有离合操作手柄结构，通过旋转配合还原手柄的活动连接关系，手柄表面添加防滑纹理的包覆特征，模拟实际操作部件的防滑设计。建模过程中对所有装配部件添加了对应的配合约束，保证整体结构的装配逻辑符合实际绞车的组装流程，各部件之间不存在干涉问题。设计思路上优先还原绞车的核心功能结构，省略了内部非外露的细碎传动部件，重点呈现外部可观测的装配关系与外观特征，对紧固件、密封压盖、接线端口等细节结构均做了等比例还原，保证整体模型的尺寸比例与实物保持一致。渲染阶段采用柔和的工业产品打光方案，通过多角度光源凸显金属部件的明暗层次，突出壳体的曲面过渡与结构棱角，让整体模型的结构层次清晰可辨，能够直观呈现该型号绞车的外部构造与装配形态，可用于绞车产品的外观展示、结构教学参考以及装配流程演示使用。
