带安装法兰的V形传动轮结构设计

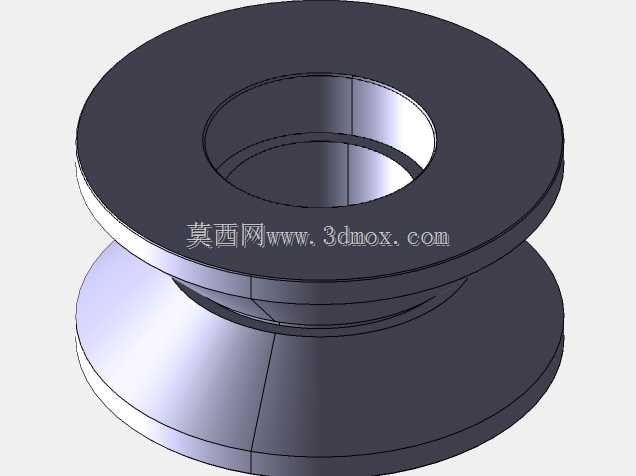

这款V形轮是机械传动系统中常用的动力传递部件，主要应用于需要精准V带啮合传动的工业设备场景，常见于小型自动化生产线、轻工机械、输送设备以及小型动力输出装置的传动链路中，承担着改变传动比、传递旋转扭矩、保障带传动平稳运行的核心作用。在实际设备运行过程中，V形轮依靠轮体上的V形槽面与传动V带的侧面紧密贴合，依靠摩擦力实现动力的高效传递，相比平带传动具备更大的传动摩擦力、更小的打滑概率，能够在紧凑的安装空间内实现稳定的动力传输，适配中小功率的动力传递需求。从产品功能特性来看，这款V形轮集成了安装法兰结构，法兰端预留了对应位置的安装固定孔位，不需要额外设计定制连接支架就可以直接将轮体组件固定在设备的安装立板或者机架端面上，大幅简化了设备端的安装结构设计，降低了整机的装配复杂度。轮体的V形槽加工精度经过设计校核，槽面角度与标准V带的楔角完全匹配，能够保证传动带与轮槽的接触面积最大化，减少传动过程中的带体磨损，延长传动带的使用寿命，同时降低传动过程中的振动与噪音，提升设备运行的平稳性。在设计思路上，这款V形轮采用了集成化的结构设计，将轮体、连接轴段、安装法兰做了一体化的结构整合，避免了分体式装配带来的同轴度误差问题，有效提升了轮体高速旋转时的动平衡性能，减少旋转过程中的径向跳动。设计过程中充分考虑了安装边界的限制，法兰盘的外轮廓尺寸做了优化，在保证安装固定强度的前提下尽可能压缩法兰的径向尺寸，轮体的轴向长度也根据常规V带的宽度做了匹配设计，既保证V带安装后不会出现轴向窜动脱出的问题，也不会因为轴向尺寸过长造成安装空间的浪费。轮体的中心轴段与安装法兰的同轴度公差经过严格设定，能够保证轮体安装后旋转中心与动力输出轴的中心完全重合，避免因为偏心造成的传动抖动、轴承磨损加快等问题。同时法兰上的安装孔位采用了对称分布的设计，既可以适配不同规格的固定螺栓，也能够保证安装时的受力均匀，避免长期运行后因为固定点受力不均造成的轮体偏移问题。在实际应用场景中，这款V形轮可以直接替换同规格的常规V带轮，不需要对原有设备的安装结构做大幅改动，就能够提升传动结构的安装稳定性，尤其适合安装空间紧凑、对传动平稳性要求较高的小型自动化设备使用，能够有效降低设备的后期维护成本，减少传动部件的更换频率。
