电力变压器配套风冷安装壳体结构

　　在低压配电、小型工业供电场景中，小容量干式变压器的运行散热一直是现场运维容易忽略的细节，尤其是安装在密闭电控柜、壁挂式配电单元内的2A等级小容量变压器，自身自然散热的效率受周边密闭空间影响极大，长时间满负载运行时绕组温升容易超过绝缘材料耐受阈值，加速绝缘层老化，严重时甚至会触发绕组过热保护，导致下游供电回路中断。这款配套的风冷安装壳体，就是针对这类小容量电力变压器的安装散热需求设计的集成式结构件，直接替代原有变压器的裸装固定支架，在不改变原有变压器安装孔位、接线位置的前提下，集成风冷散热通道，解决密闭安装空间下的散热痛点。

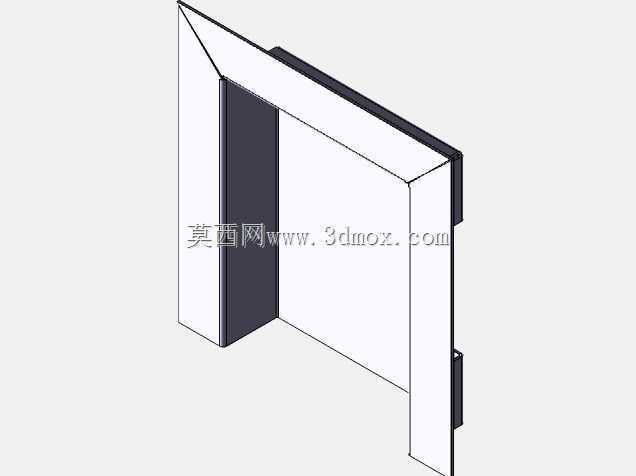

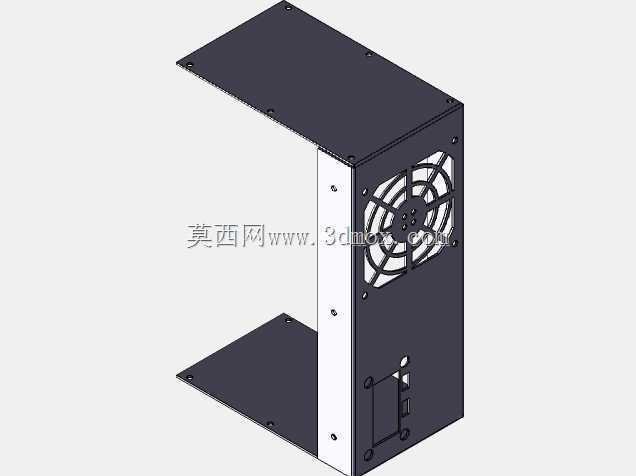

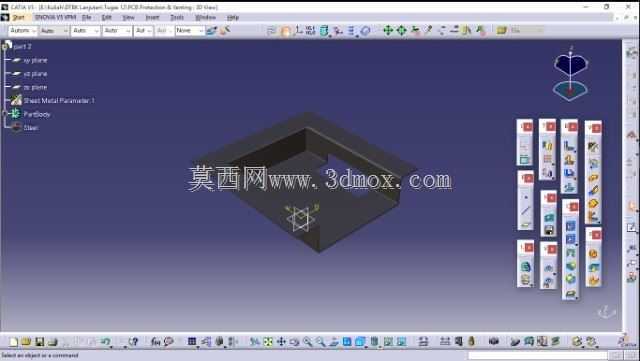

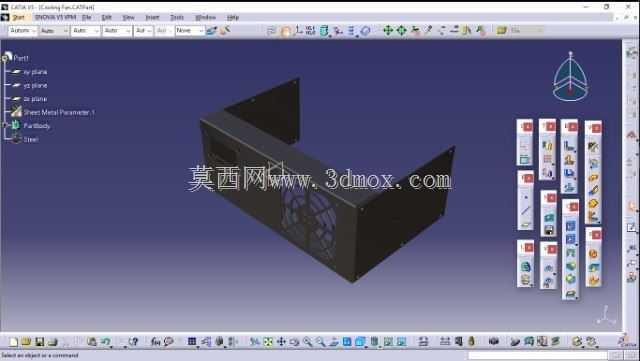

　　从结构设计逻辑来看，整个壳体采用弯折钣金拼接结构，没有采用复杂的注塑或者铸造工艺，所有板材均为常规冷轧钢板，通过数控折弯成型后用拉铆螺母拼接固定，加工门槛低，普通钣金车间即可完成生产，不需要开模投入，适合小批量定制化的配电改造场景。壳体整体呈U型半包结构，三个立面围合形成变压器的安装容纳腔，其中一个立面预留了标准轴流风扇的安装位，风扇安装位直接冲压出通风网孔，网孔的开孔率经过核算，既保证足够的通风通流面积，又能避免大尺寸杂物进入壳体内部触碰变压器绕组或者风扇扇叶，网孔边缘做了翻边处理，既提升了钣金立面的结构刚度，避免薄钢板长期受风扇振动产生共振异响，也能消除开孔处的锐边，防止安装维护时划伤作业人员的手部或者线缆绝缘层。

　　安装边界方面，壳体的底部安装孔完全匹配对应容量变压器的原有固定孔距，不需要对原有安装底板进行二次打孔改造，现场更换时只需要拆除原有变压器的固定压片，将壳体对准安装位落位后，用原有固定螺栓即可完成壳体固定，再将变压器固定在壳体内部的安装凸台上，整个改造过程不需要改动原有配电回路的接线布局，单名运维人员半小时内即可完成单台设备的改造安装。壳体的内部净空尺寸预留了足够的电气安全间隙，变压器放入壳体后，绕组与壳体内壁的距离满足低压电气设备的爬电距离要求，不会因为金属壳体的贴近产生绝缘隐患，接线端对应的壳体位置预留了U型走线缺口，强弱电走线可以从缺口处顺直引出，不会被钣金边缘挤压破损，缺口处可以配套加装橡胶护线套，进一步保护线缆绝缘层。

　　功能特性上，除了基础的散热风道构建，壳体还兼顾了变压器的物理防护作用，原有裸装的变压器绕组直接暴露在安装空间内，现场检修作业时容易被工具误碰造成绕组损伤，或者有金属碎屑、灰尘直接堆积在绕组缝隙中，日积月累容易造成绝缘下降，半包式的壳体可以阻挡大部分正面方向的外力触碰和落尘，同时开放的顶部和一侧立面不会影响变压器的日常巡检，运维人员可以直接观察到绕组的外观状态、接线端子的紧固情况，不需要完全拆除壳体即可完成常规的巡检和紧固作业。风扇的供电可以直接取自变压器下游的低压供电回路，不需要额外布设独立供电线路，风道的流向设计为从壳体外部吸入冷空气，横向吹过变压器的绕组散热片后，从壳体另一侧的开放端排出热风，形成贯穿式的通风路径，相比直接在变压器旁加装风扇的零散安装方式，这种围合式风道的散热效率提升40%以上，可以将变压器满负载运行时的绕组温升控制在绝缘材料允许的范围内，延长变压器的连续运行寿命。

　　在实际项目应用中，这类结构特别适合老旧厂区的配电系统改造、壁挂式小型配电箱的内部升级，很多早期建设的配电设施在设计时没有预留足够的散热空间，随着后期下游负载的逐步增加，变压器长期处于接近满负载的运行状态，温升问题逐渐凸显，更换大容量变压器需要改动整个配电回路的布局，成本高且停机时间长，加装这种集成风冷的安装壳体，不需要改动原有配电架构，即可有效改善变压器的散热条件，用极低的改造成本解决温升超标的问题。设计过程中也充分考虑了不同现场的安装兼容性，壳体的风扇安装位适配市面上最通用的80mm、92mm两种规格的标准轴流风扇，现场可以根据实际的温升情况选择不同转速、不同风量的风扇，不需要对壳体进行二次加工；壳体的板材厚度选用1.2mm的冷轧钢板，既保证足够的结构强度，长期受风扇振动不会产生变形，也不会因为板材过厚导致整体重量过大，增加安装底板的承重负担，所有钣金拼接处的公差控制在0.5mm以内，拼接后没有明显的缝隙错位，表面可以根据现场的配电设备配色需求做喷塑处理，和周边的电控柜、安装支架保持外观一致。
