双杆联动线性伸缩支撑调节机构

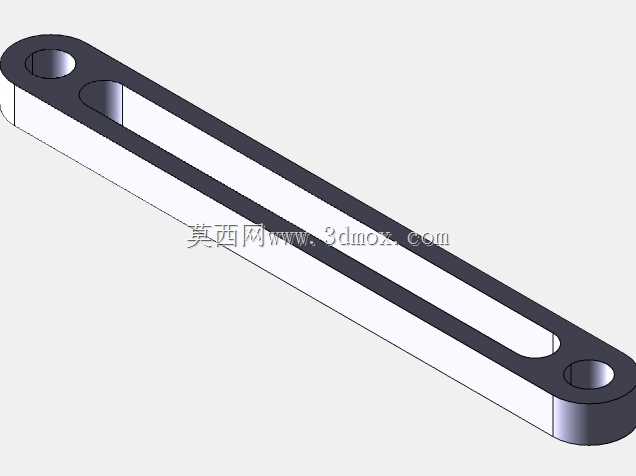

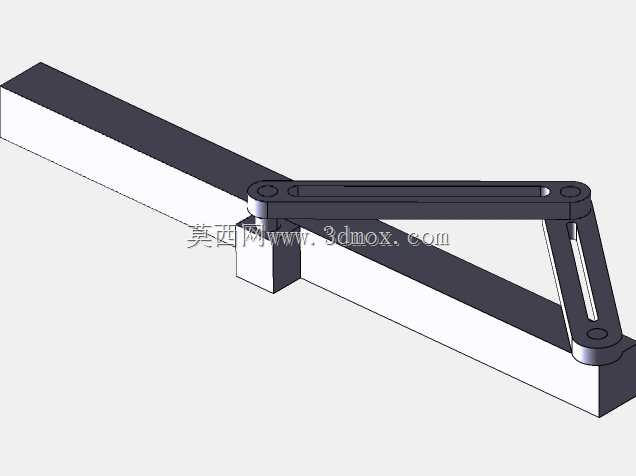

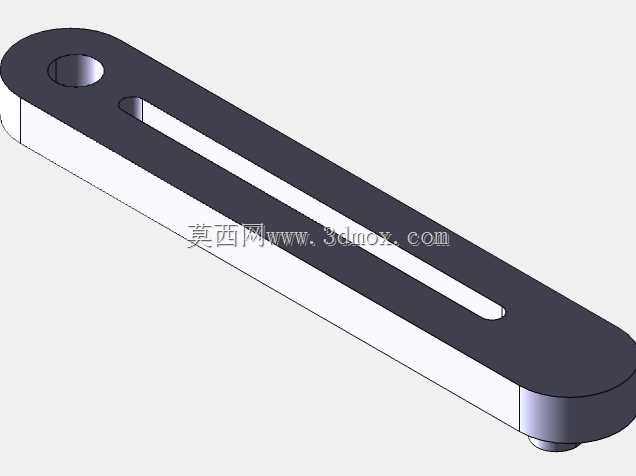

该款双杆联动线性伸缩支撑调节机构，主要面向工业生产场景里的工位姿态调整、轻型工装举升定位、小型设备角度调节等应用需求，可适配电子装配工位的工装板角度微调、轻型物料输送线的挡板高度调节、小型检测设备的探头支撑定位等实际工况，能够在有限安装空间内实现稳定的线性伸缩与角度联动调整，替代传统固定式支撑结构无法灵活调节的短板。从实际用途来看，该机构通过两根不同长度的杆件配合端部铰接座，可在固定基座与活动端之间形成稳定的三角支撑结构，当驱动端带动短杆绕铰接点转动时，长杆会同步跟随做伸缩与角度偏转，最终带动活动端的安装座沿预设轨迹完成线性位移，既可以实现活动端的高度升降调节，也能完成小范围的水平位置偏移调整，调节过程中杆件受力均匀，不会出现卡滞或偏载问题。在功能特性上，该机构采用铰接式连接设计，所有转动配合位置都预留了标准轴件安装空间，可根据实际负载需求选配不同直径的铰接销轴，配合自润滑衬套即可实现长期免维护运行；长杆采用矩形截面型材结构，相比圆杆具备更好的抗扭性能，在承受侧向负载时不会发生绕杆体轴线的转动，保证活动端的姿态稳定性；基座端采用双铰接点布局，两个固定铰接点的间距经过精准计算，可保证机构在全行程范围内不会出现死点，调节全程的传动效率保持在较高水平。设计思路上，该机构优先考虑了安装空间的适配性，整体结构扁平化，所有构件都布置在同一平面内，安装时仅需在基座平面固定两个铰接座，在活动端固定一个连接座即可完成装配，不需要额外预留复杂的安装空间；同时设计时充分考虑了受力传递路径，工作状态下的负载会通过两根杆件分别传递到基座的两个固定点，避免单点受力过大导致的结构变形，杆件的截面尺寸经过受力校核，可满足常规轻型调节场景的负载需求。外形尺寸与安装边界方面，该机构收缩状态下整体长度较短，伸展后行程可达到自身收缩长度的1.2倍，基座端两个安装孔的中心距、活动端连接孔的中心距都采用通用安装尺寸，可直接适配现有标准型材的安装孔位，不需要对现有设备做额外改造即可完成加装；机构整体厚度控制在较小范围内，安装后不会占用过多侧向空间，即使在紧凑的工位布局中也能顺利布置，杆件运动过程中不会和周边的其他设备构件发生干涉，可适配多种狭窄安装场景的使用需求。
