铰接式轴座连接构件三维结构设计

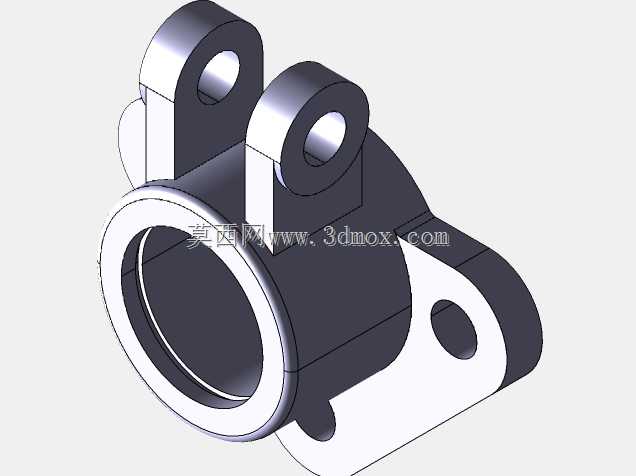

该铰接式轴座连接构件主要应用于工业传动、轻型输送设备、小型工程机械的铰接点位，作为动力传递与结构支撑的中间衔接部件，承担着轴类零件径向定位、铰接端载荷分散、多部件运动轨迹约束的核心作用，常见于自动化生产线的摆臂机构、农用机械的连杆连接端、物流输送线的翻转单元等需要实现小角度往复摆动的机械结构中。从功能特性来看，构件主体采用一体化轴套结构，内孔为精加工配合面，可与对应直径的光轴形成间隙配合，保证轴件转动过程中的同轴度，减少运转过程中的径向窜动；上部对称设置的双铰接耳板带有同轴安装孔，可通过销轴与外部摆臂、连杆部件连接，耳板与主体轴套之间设置圆弧过渡结构，能够有效分散铰接点位的集中应力，避免长期交变载荷下出现结构开裂；侧部延伸的定位支板带有安装孔，可通过螺栓将整个构件固定在设备机架上，支板的异形轮廓设计既避让了周边部件的运动空间，又通过合理的材料去除实现了构件轻量化，同时不降低整体结构强度。设计过程中优先考虑了安装边界的适配性，主体轴套的轴向长度经过精准核算，既保证与轴件的配合长度满足承载要求，又不会占用过多轴向安装空间；上部双耳板的间距与外部铰接部件的厚度匹配，销轴孔的位置经过运动仿真校核，保证铰接摆动过程中不会与周边固定结构发生干涉；侧部支板的安装孔位与常规机架的安装孔距适配，无需额外加工转接板即可完成固定。外形设计上，所有棱边均做了倒角处理，既避免安装过程中锐边划伤操作人员，也减少了热处理环节的应力集中风险；整体结构采用等强度设计思路，在载荷较大的轴套与耳板衔接位置做了加厚处理，载荷较小的支板区域做了挖空减重，在满足1.5倍额定载荷的强度要求前提下，尽可能压缩了构件整体体积与重量，适配轻型设备的紧凑安装空间需求。
