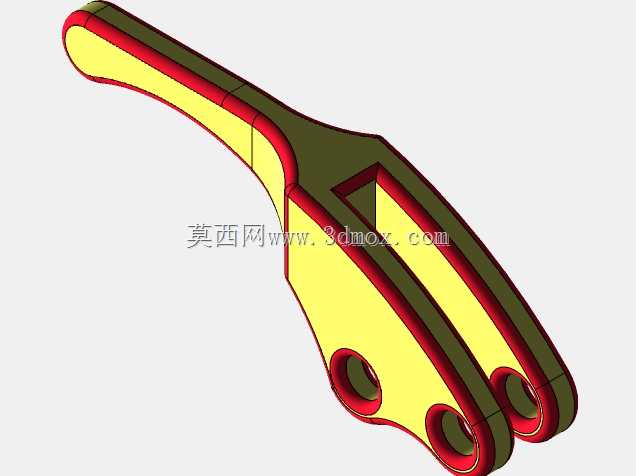

叉型杠杆式机械操作手柄结构

该零件属于机械传动系统中的手动操作执行构件，常见于工业机床档位切换机构、工程机械手动锁紧装置、轻工设备行程调节机构以及专用工装夹具的操作端，是人工操作力向机械执行端传递的核心中间构件，能够将人手施加的握持扳动力转化为机构的摆动行程，实现档位切换、位置锁紧、离合控制等核心功能，在需要人工介入调整工况、切换工作状态的机械设备中应用十分广泛。从功能特性来看，该零件采用叉型端部结构设计，双叉臂的布局能够与配套的销轴、联动摆杆形成稳定的铰接配合，相比单臂铰接结构，双叉臂的受力分布更均匀，能够承受更大的扳动载荷，同时避免铰接处出现单侧偏磨的问题，大幅提升构件的长期使用寿命；手柄握持段采用符合人体工学的流线型收窄设计，边缘做了大圆弧过渡处理，没有尖锐棱角，操作人员握持施力时贴合手掌轮廓，长时间操作也不易产生硌手、打滑的问题，操作手感顺畅。从设计思路层面，该零件采用等强度结构设计逻辑，在握持段与叉型连接段之间做了渐变加厚的过渡处理，对应扳动操作时应力最集中的衔接区域做了结构补强，而在受力较小的握持段、叉臂非安装区域则做了合理的壁厚优化，在保证整体结构强度、满足扳动载荷下抗变形、抗断裂要求的前提下，尽可能降低零件自身重量，减少操作时的力耗。零件上的三个铰接安装孔采用同轴度精度控制设计，其中叉臂端的两个安装孔用于连接被驱动的联动构件，靠近衔接段的单孔用于作为整个手柄的摆动回转支点，安装时仅需通过对应规格的销轴穿过支点孔完成固定，再将叉臂端与联动部件铰接即可完成装配，安装边界清晰，不需要额外的定制连接座，适配性强；整体外形沿长度方向的流线型轮廓没有突兀的凸起结构，安装后摆动过程中不会与周边的设备护罩、相邻构件产生运动干涉，摆动行程范围内的运动包络紧凑，能够适配安装空间较为局促的设备操作位，同时零件的壁厚均匀，无论是采用金属切削加工、精密铸造还是注塑成型工艺都具备良好的工艺性，生产加工难度低，良品率高，能够有效控制量产成本。
