带安装支架V形导向滚轮组件结构设计

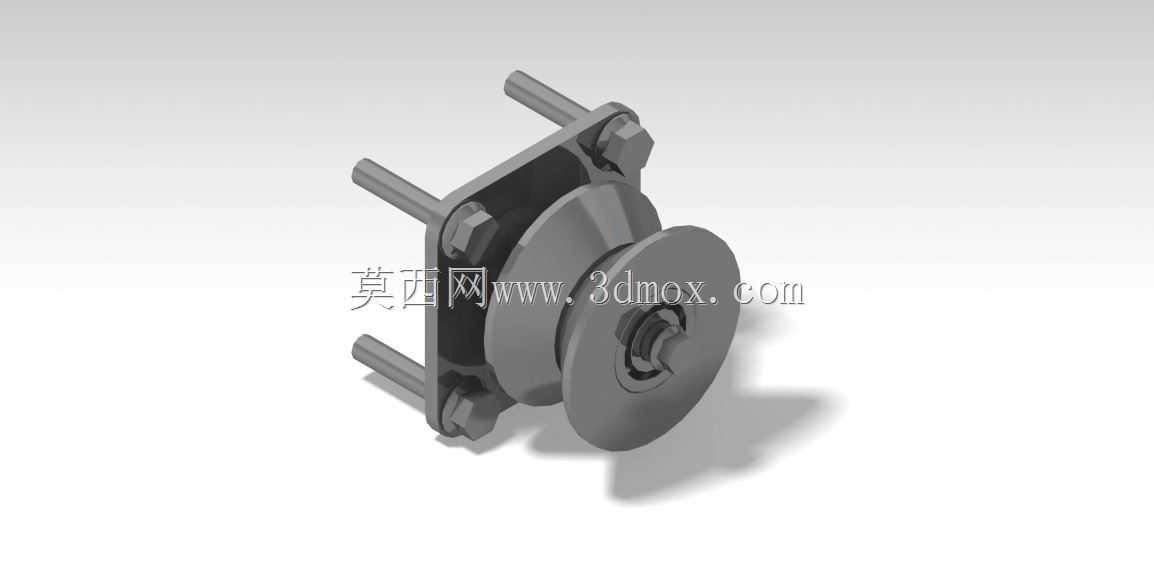

这款V形导向滚轮组件，是工业生产场景中应用十分广泛的导向与行走承载构件，常见于各类轻型输送线、自动化移载设备、仓储滑动货架、工装板导向轨道、门窗滑动启闭机构以及小型移动作业平台的导向行走部位，能够在V形轨道、角钢轨道上实现顺畅滚动，为设备的直线往复运动提供精准导向与稳定承载，有效降低运动过程中的摩擦阻力，避免运动部件出现偏移、卡滞等问题。从实际用途来看，该组件既可以作为轨道行走轮承载设备整体重量，沿预设轨道完成定向移动，也可以作为侧向导向轮，约束运动部件的横向位移，保障设备运行轨迹的精度，在轻工生产、仓储物流、自动化装配、建材加工等多个领域的设备上都能见到这类构件的身影。在功能特性上，这款V形轮采用了V形槽的轮体设计，槽面角度与常用的V型导轨、等边角钢轨道的角度匹配，滚动接触时贴合度好，受力均匀，能够承受径向与一定的轴向载荷，轮体与中心转轴之间设置了转动配合结构，转动顺滑无卡顿，运行过程中噪音低、磨损小，使用寿命较长。配套的安装支架采用板式安装结构，通过四根伸出的安装螺柱可以快速将整个组件固定在设备的安装基面之上，支架与轮体之间通过紧固件锁紧连接，结构强度可靠，能够承受设备运行过程中的冲击载荷，不会出现支架变形、轮体松脱的问题。在设计思路上，这款组件采用了模块化的集成设计思路，将轮体、转轴、安装支架、锁紧紧固件整合为一个完整的独立组件，不需要用户自行搭配零散配件，安装时直接通过螺柱固定即可投入使用，大幅降低了设备的装配难度与设计选型成本。轮体的V形槽工作面做了圆滑过渡处理，没有尖锐棱角，滚动过程中不会对轨道表面造成刮伤，有效延长配套轨道的使用寿命；支架的安装面做了平面度处理，安装后与设备基面贴合紧密，不会出现安装倾斜导致轮体偏磨的问题。在外形尺寸与安装边界上，这款V形轮组件整体结构紧凑，轮体直径适配轻型载荷的使用需求，四根安装螺柱呈矩形分布，安装孔位间距符合常规的五金配件安装尺寸规范，安装时只需要在设备基面上开出对应位置的过孔，穿入螺柱后用螺母锁紧即可完成固定，组件整体突出安装基面的高度较小，不会占用过多的设备内部安装空间，能够适配各类安装空间局促的设备设计场景。轮体的V形槽宽度适配常用规格的轨道尺寸，安装后轮槽与轨道的配合间隙合理，既不会因为间隙过大导致运动晃动，也不会因为间隙过小出现卡滞，能够保障设备长时间稳定运行。
