铃木GSX1100摩托车铝合金后摆臂结构设计

该后摆臂作为大排量摩托车后轮悬挂系统的核心承载构件，主要应用于铃木GSX1100这类高性能街跑车型的后行走机构中，承担着连接车架主体与后轮总成、传递动力输出与路面冲击载荷、约束后轮运动轨迹的核心作用，是摩托车行驶系统中兼顾刚性与轻量化要求的关键结构件。在实际骑行场景中，后摆臂需要承受加速时的驱动力矩、制动时的纵向冲击力、过弯时的侧向载荷以及颠簸路面带来的交变振动载荷，其结构性能直接决定车辆的操控稳定性、行驶平顺性与骑行安全边界。

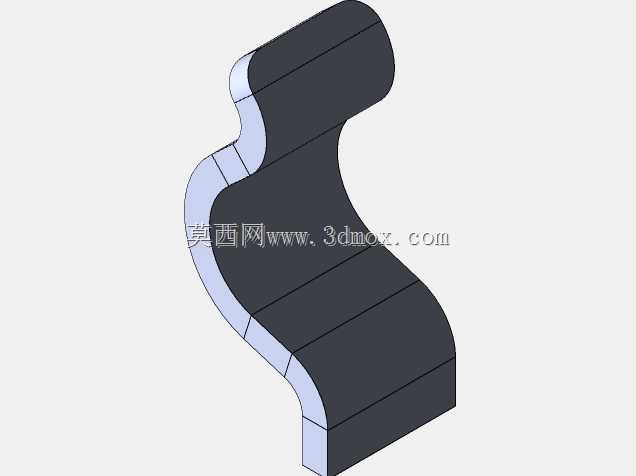

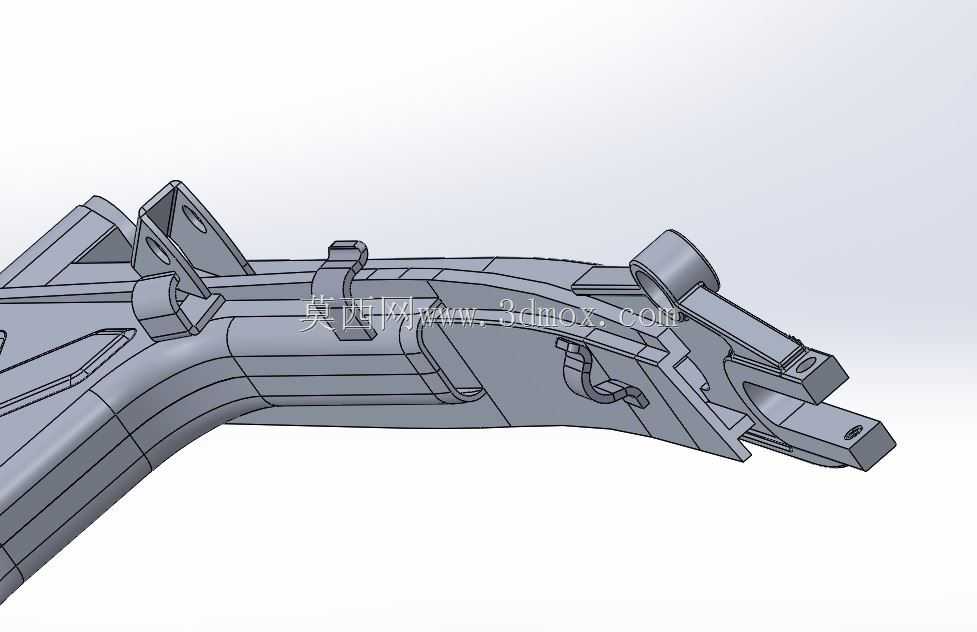

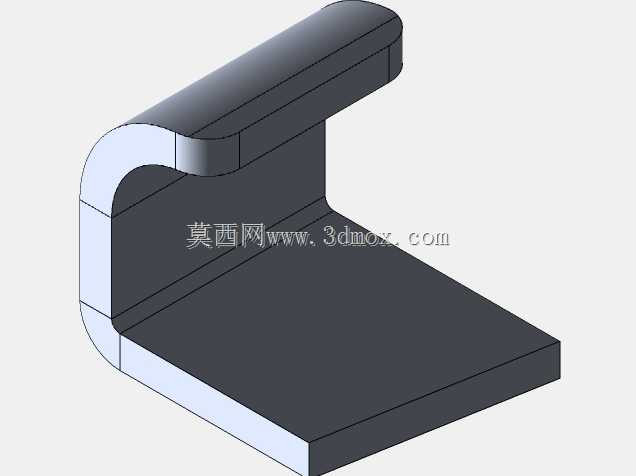

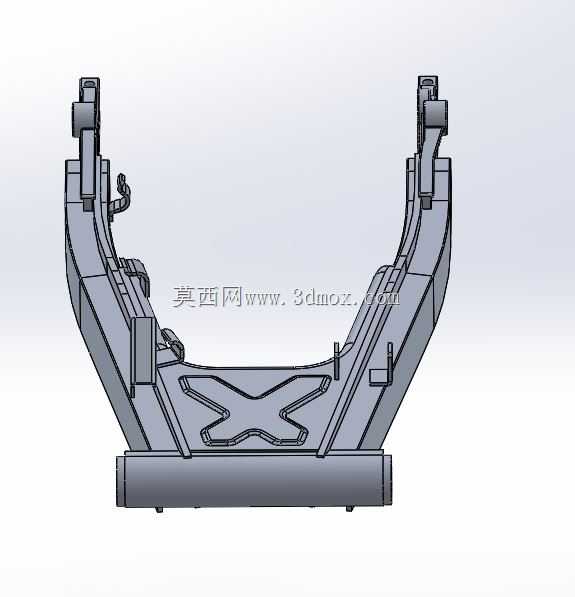

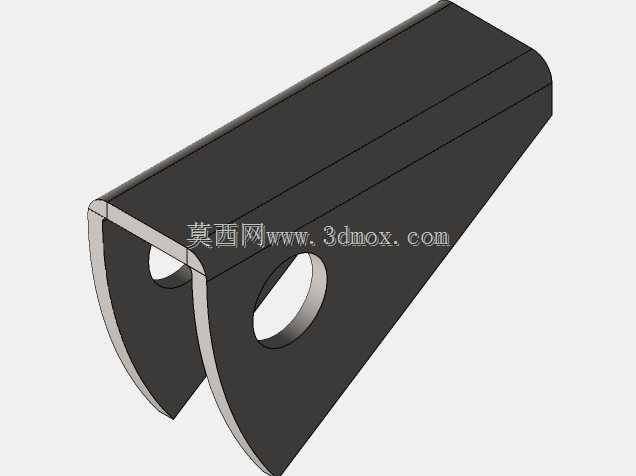

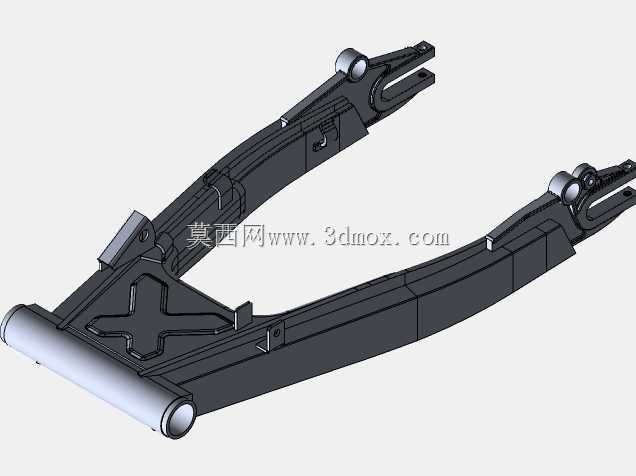

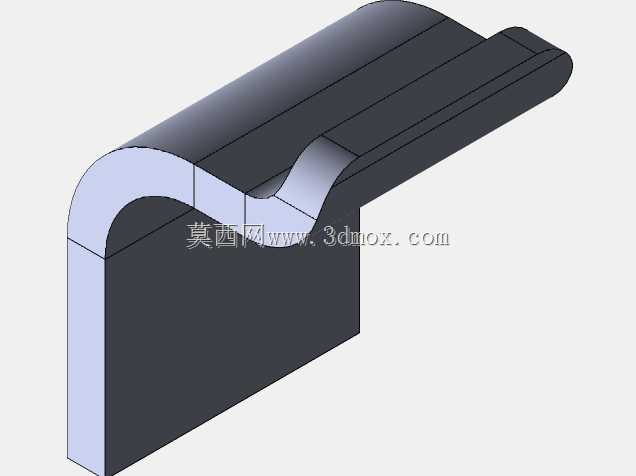

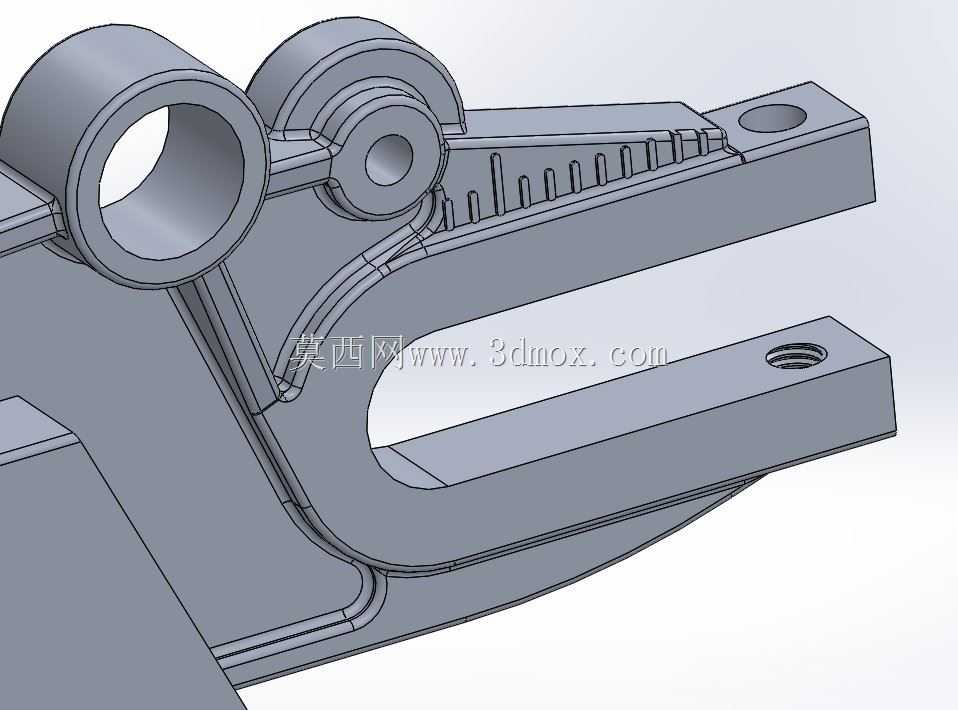

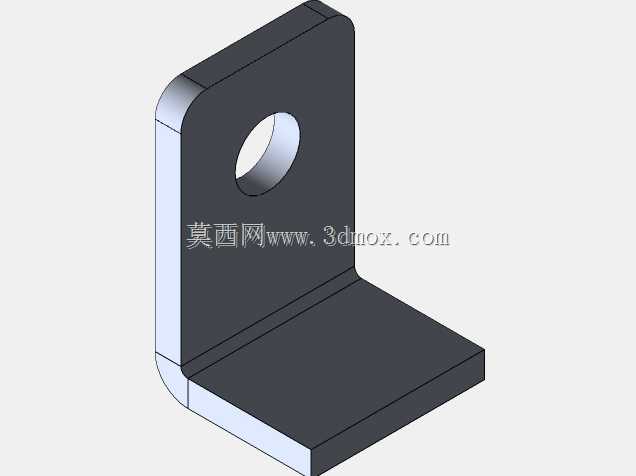

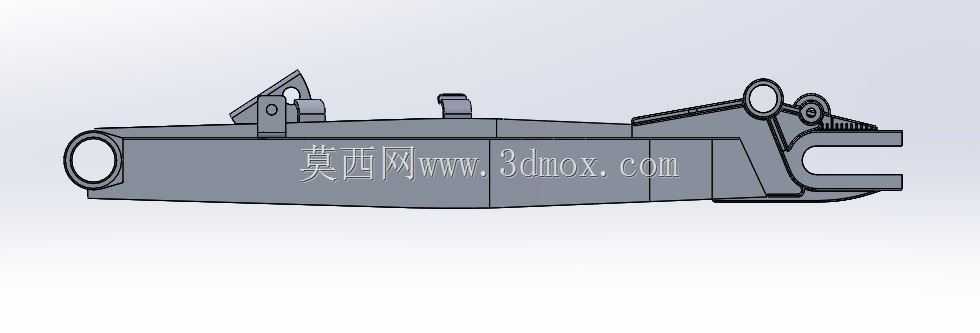

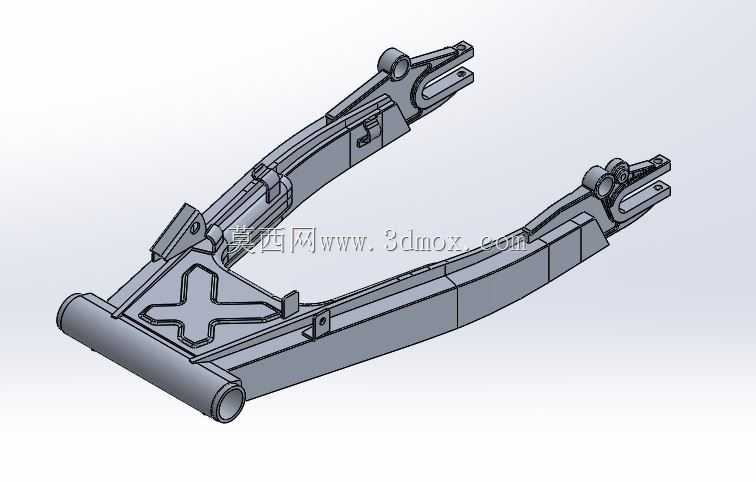

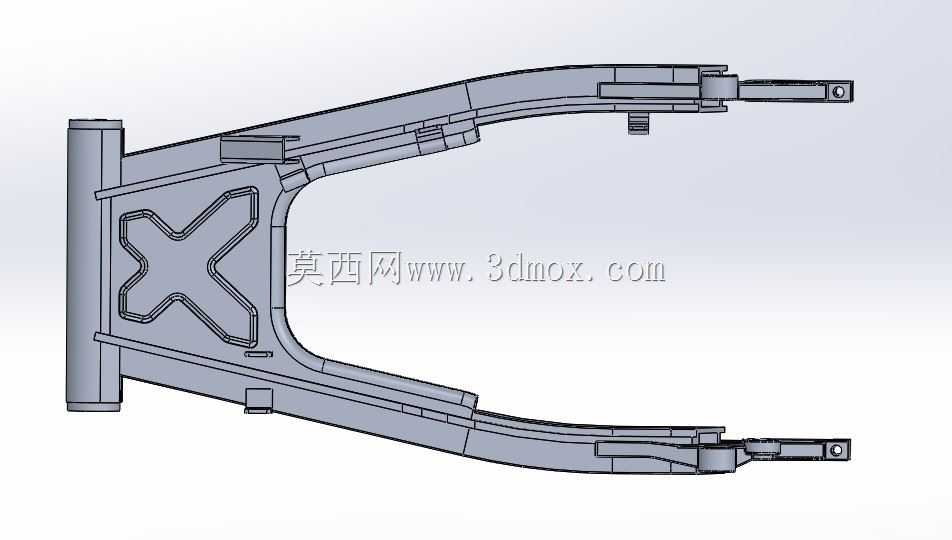

从功能特性来看，这款铝合金后摆臂采用双梁式结构布局，前端设置同轴铰接套筒，用于通过销轴与车架后悬挂支座铰接，形成摆臂的旋转摆动支点，适配后减震器的伸缩行程，实现后轮上下跳动的缓冲动作；后端两侧设置叉形开口安装位，用于固定后轮轮轴，预留的调节槽结构可实现后轮轴前后位置微调，以此匹配传动链条的张紧度需求，同时两侧安装位集成了后刹车卡钳、链轮座的固定接口，可直接完成后轮周边部件的装配定位；摆臂中部设计有X型加强筋结构，在不额外增加过多壁厚的前提下大幅提升结构抗扭刚性，避免激烈驾驶时摆臂出现形变导致后轮定位失准。

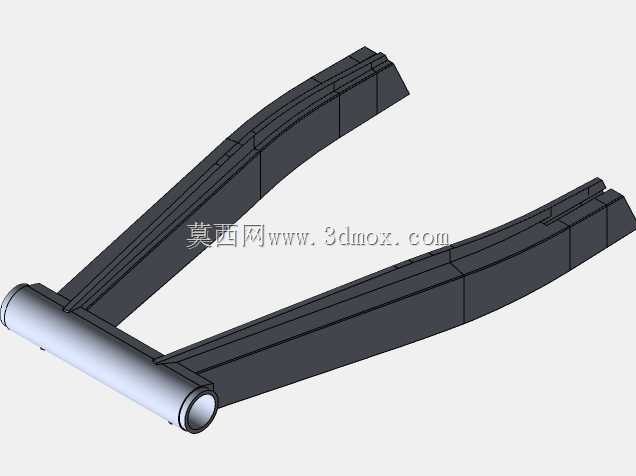

设计思路上，该构件选用铝合金材质挤压成型后辅以机加工完成最终装配面加工，相比传统钢制后摆臂可降低40%左右的非簧载质量，有效提升后减震器的响应速度，优化轮胎贴地性能；整体结构通过有限元载荷仿真优化，在铰接点、轮轴安装位等应力集中区域做了局部加厚与圆角过渡处理，避免应力集中导致的结构疲劳开裂，同时梁体采用变截面设计，在受力较大的前端铰接区域与后端轮轴区域加大截面尺寸，中部区域适当收窄截面，实现刚性与重量的最优平衡。

从安装边界来看，前端铰接套筒的同轴度、内径尺寸与车架安装支座的销轴直径精准匹配，铰接位宽度与车架后支座间距完全适配，无需额外改装即可实现原位装配；后端叉形开口的宽度适配对应规格后轮的轮毂安装尺寸，轮轴安装孔的中心高度与车架、后减震器的安装点位匹配，可保证后轮定位参数符合原厂设计的前束、倾角要求，装配后不会出现轮胎偏磨、传动异响等问题；摆臂整体的摆动行程范围内与周边的排气管、后挡泥板、链条罩等部件预留足够安全间隙，极限压缩状态下不会出现运动干涉。
