多片式摩擦离合器传动结构设计

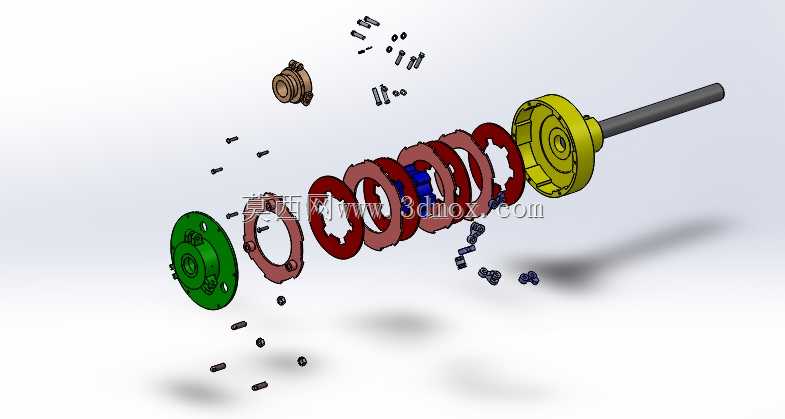

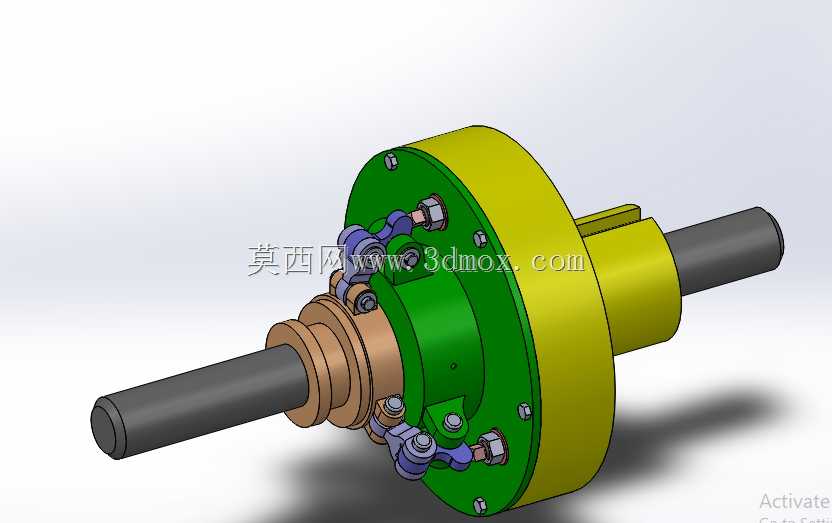

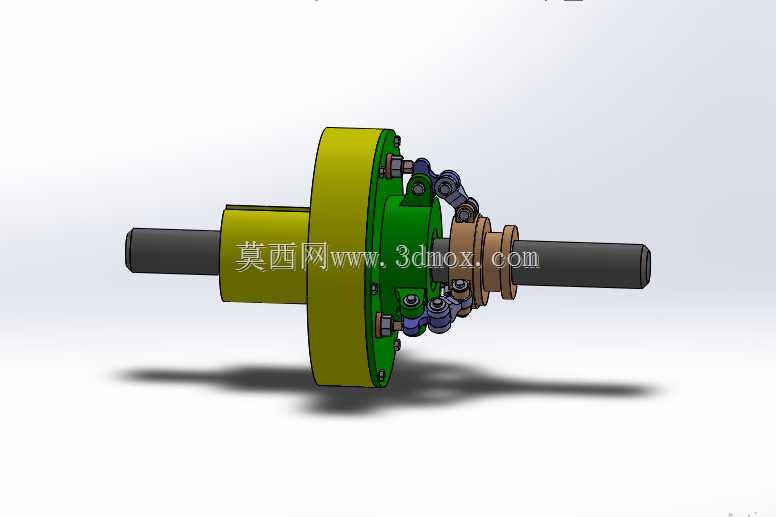

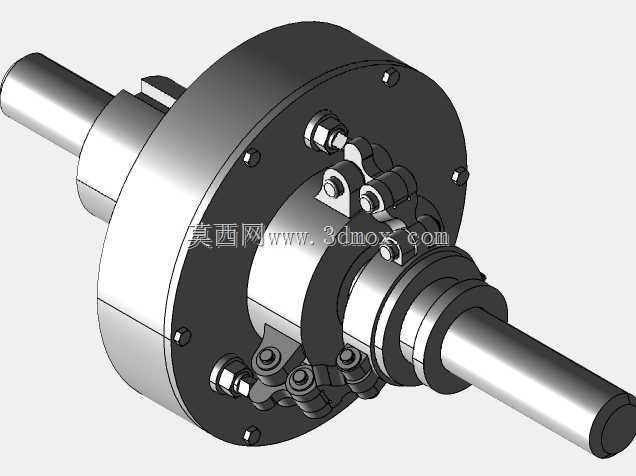

多片式摩擦离合器是机械传动系统中应用极为广泛的轴间动力控制部件，主要用于工作机与动力源之间的动力接合与切断操作，常见于机床主轴传动、工程机械变速系统、船舶传动装置、轻工机械生产线等需要频繁启停、变速换向或过载保护的传动场景中，能够在主轴不停止转动的状态下完成从动端的启停控制，大幅降低动力源频繁启停带来的冲击损耗与能耗。该离合器依靠多组摩擦片接触面间产生的摩擦力矩传递扭矩，相比单片式离合器，在相同径向尺寸下可通过增加摩擦副数量成倍提升扭矩传递能力，结构紧凑且传动平稳，接合过程无刚性冲击，能有效缓冲传动系统的振动载荷，还可在传动负载超过额定阈值时通过摩擦片打滑实现过载保护，避免核心传动零件因过载发生断裂损坏。从结构设计来看，该离合器采用同轴穿轴式布局，核心组件包含主动摩擦片组、从动摩擦片组、压紧机构、导向支撑结构与轴系连接端，主动端与动力输入轴通过花键实现周向固定，可随输入轴同步转动同时保留轴向滑动余量，从动端与动力输出轴通过对应连接结构固连，摩擦片组沿轴向交替叠装在主动与从动的导向支撑结构上，压紧机构采用周向均匀布置的杠杆压合结构，可将操纵力均匀施加在摩擦片组端面上，保证各摩擦副接触面压力均匀，避免偏磨导致的扭矩传递能力下降。外形尺寸方面，该离合器整体为同轴回转体结构，轴向总长度适配常规中型传动系统的轴系安装空间，最大外径为摩擦片组外圆轮廓尺寸，可适配安装在预留有对应径向空间的传动箱体内，输入输出端的轴段直径符合通用传动轴系的配合公差要求，安装时无需对原有轴系进行大规模改动，仅需通过轴向定位结构将离合器固定在输入输出轴的对应位置，保证摩擦片组的轴向活动余量符合设计要求即可。设计过程中重点优化了摩擦片的散热结构与压紧力传导路径，在摩擦片组外侧预留了足够的空气流通间隙，避免长时间滑摩产生的热量积聚导致摩擦片烧损，压紧杠杆的铰接点位置经过反复校核，可在较小操纵力下实现足够的摩擦面正压力，同时保证接合与分离过程的动作行程合理，不会出现分离不彻底或接合打滑的问题，各运动部件之间均预留了合理的配合间隙，可适配常规润滑条件下的长期运转需求，降低日常维护的频次与难度。
